煤气浓度过高自动打开推窗器

概述

煤气安全关系到千家万户的生命财产安全。本示例基于华为物联网平台提供的设备接入服务，通过触发设备联动规则，自动打开推窗器。

示例场景

本示例场景是煤气监测器将煤气浓度数值上报到物联网平台，当煤气浓度超标时，会触发设置好的设备联动规则，物联网平台会下发打开窗户的命令到无线推窗器，无线推窗器收到命令后，自动把窗户打开。

操作步骤如下:

1.创建煤气监测产品。

2.根据煤气监测产品注册设备。

3.配置设备联动规则。

4.进行验证操作。

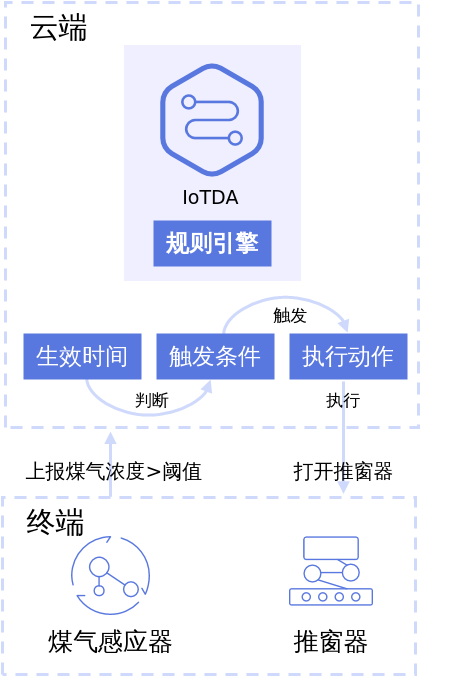

图1 示例说明

创建煤气监测产品

1. 访问设备接入服务，单击“立即使用”进入设备接入控制台。选择您的实例，单击实例卡片进入。
2. 选择左侧导航栏的“产品”。
3. 单击左侧的“创建产品”，创建煤气浓度监测产品，填写参数后，单击“确定”。

   表1 创建产品参数示例

   基本信息
   产品名称	自定义，如gasdevice。
   协议类型	选择“MQTT”
   数据格式	选择“JSON”
   所属行业	自定义
   设备类型

4. 在基本信息页面，单击“自定义模型”，参考下表，完成产品模型配置。gaslevel服务用于监控煤气浓度，windowswitch服务用于执行开关窗命令。

   表2 煤气浓度监测产品模型参数示例

   服务ID		参数类型	添加参数说明内容
   gaslevel		属性	属性名称：gaslevel 数据类型：int 访问权限：可读 取值范围：0~100
   windowswitch		命令	命令名称：switch 下发参数名称：switch 数据类型：enum 枚举值：on，off

注册设备

1. 选择左侧导航栏的“设备 > 所有设备”，单击“注册设备”，填写设备注册参数。注册煤气浓度监测设备，并记录设备ID和密钥。
   图2 单设备注册-gasdevice


   表3 注册设备参数填写说明

   参数名称	说明
   所属产品	选择在创建煤气监测产品步骤3中创建的产品。
   设备标识码	即node_id，填写为设备的IMEI、MAC地址或Serial No；若没有真实设备，填写自定义字符串，由英文字母和数字组成。
   设备名称	自定义。
   设备认证类型	选择“密钥”。
   密钥	设备密钥，可自定义，不填写物联网平台会自动生成。

2. 选择左侧导航栏的“设备 > 所有设备 > 设备注册”，单击“注册设备”，填写设备注册参数。注册推窗器设备，并记录设备ID和密钥。
   图3 单设备注册-windowswitch


   表4 注册设备参数填写说明

   参数名称	说明
   所属产品	选择在步骤3中创建的产品。
   设备标识码	即node_id，填写为设备的IMEI、MAC地址或Serial No；若没有真实设备，填写自定义字符串，由英文字母和数字组成。
   设备名称	自定义。
   设备认证类型	选择“密钥”。
   密钥	设备密钥，可自定义，不填写物联网平台会自动生成。

配置设备联动规则

1. 选择左侧导航栏的“规则>设备联动”，单击“创建规则”按钮。（创建规则前需选择所属资源空间。）
2. 参考下表参数说明，填写规则内容。以下参数取值仅为示例，您可参考用户指南创建自己的规则，填写完成后单击“创建规则”。
   图4 新建联动规则-GasLevel


   表5 创建联动规则参数填写说明

   参数名称	说明
   规则名称	创建的规则名称，例如“windowswitch”。
   立即触发	勾选“激活规则”
   生效时间	选择“一直生效”。
   描述	对该规则的描述，如“煤气浓度高于6时自动打开推窗设备”。
   触发条件	单击“添加条件”； 选择“设备属性触发”； 选择3中添加的产品，选择“指定设备”后选择1中添加的设备； “服务类型”选择“gaslevel”，“属性名字”选择“gaslevel”，“操作”选择“>”，“值”填写“6”，单击“触发机制”，“触发策略”选择“重复抑制”，数据时效”填写“300”，然后单击“确定”。
   执行动作	单击“添加动作； “动作类型”选择“下发命令”，下发设备选择步骤2创建的设备； “服务类型”选择“windowswitch”,“命令名字”选择“on_off”，单击“参数配置”，“switch”的值选择“on”，然后单击“确定”。

验证操作

方法一：

您可以使用MQTT.fx模拟设备验证。

1. 使用MQTT.fx分别模拟煤气探测器设备和推窗器，并连接到物联网平台。操作方法请参考在线开发MQTT协议的模拟智慧路灯。
2. 打开模拟推窗器的MQTT.fx，订阅平台下发的命令。
   1. 选择“Subscribe”页签。
   2. 输入订阅平台下发命令的Topic=$oc/devices/{device_id}/sys/commands/#（其中与步骤2获取的设备ID保持一致。）。
   3. 单击“Subscribe”按钮，完成平台命令下发订阅。
      图5 创建MQTT订阅

3. 切换到模拟煤气探测的MQTT.fx，上报属性。
   1. 选择“Publish”页签。
   2. 输入属性上报的Topic：“$oc/devices/{device_id}/sys/properties/report（其中{deviceId}与步骤1获取的设备ID保持一致。）。
   3. 上报1条“gaslevel”大于6的属性。
      样例：

      {
          "services": [{
                  "service_id": "gaslevel",
                  "properties": {
                      "gaslevel": 45
                  }
              }
          ]
      }

   4. 单击“Publish”按钮上报属性值。
      图6 MQTT属性上报

4. 切换到模拟推窗器的MQTT.fx，选择“Subscribe”页签。可以看到收到平台下发的“switch”取值为“on”的命令。
   图7 查看下发命令


   方法二：

   您可以使用配置设备接入服务时注册的真实设备接入平台，上报“gaslevel”大于6的数据。设备会收到一条“switch”取值为“on”的命令，自动推开窗户。
