文档首页/ 数据仓库服务 GaussDB(DWS)/ 最佳实践/ 数据迁移/ 使用DLI Flink作业实时同步MySQL数据至(GaussDB)DWS集群

使用DLI Flink作业实时同步MySQL数据至(GaussDB)DWS集群

更新时间:2024-10-10 GMT+08:00

本实践演示如何使用华为云DLI服务的Flink作业,将MySQL数据实时同步到GaussDB(DWS)。

了解DLI请参见数据湖产品介绍

本实践预计时长60分钟,实践用到的云服务包括虚拟私有云 VPC及子网云数据库 RDS、数据湖探索 DLI对象存储服务 OBS数据仓库服务 GaussDB(DWS),基本流程如下:

  1. 准备工作
  2. 步骤一:准备MySQL数据
  3. 步骤二:创建GaussDB(DWS)集群
  4. 步骤三:创建DLI队列
  5. 步骤四:创建增强型跨源连接
  6. 步骤五:创建DLI Flink作业
  7. 步骤六:验证数据同步
  8. 更多信息

准备工作

  • 已注册华为账号并开通华为云,且在使用GaussDB(DWS) 前检查账号状态,账号不能处于欠费或冻结状态。
  • 已创建虚拟私有云和子网,参见创建虚拟私有云和子网

步骤一:准备MySQL数据

  1. 购买RDS实例,参见表1配置关键参数,其他参数可保持默认,如需了解详情请参见RDS文档

    表1 RDS参数

    参数项

    取值

    计费模式

    按需计费

    区域

    中国-香港

    实例名称

    rds-demo

    数据库引擎

    MySQL

    数据库版本

    5.7及以上

    数据库端口

    3306

  2. 连接RDS实例,执行以下命令,创建名为mys_data数据库。

    1
    CREATE DATABASE mys_data;


  3. 切换到新的数据库mys_data,并执行以下命令,创建表mys_orders。

    1
    2
    3
    4
    5
    6
    7
    8
    CREATE TABLE mys_data.mys_order
         ( order_id      VARCHAR(12),
           order_channel VARCHAR(32),
           order_time    DATETIME,
           cust_code     VARCHAR(6),
           pay_amount    DOUBLE,
           real_pay      DOUBLE,
           PRIMARY KEY (order_id) );


  4. 执行以下命令向表中插入数据。

    1
    2
    INSERT INTO mys_data.mys_order VALUES ('202306270001', 'webShop', TIMESTAMP('2023-06-27 10:00:00'), 'CUST1', 1000, 1000);
    INSERT INTO mys_data.mys_order VALUES ('202306270002', 'webShop', TIMESTAMP('2023-06-27 11:00:00'), 'CUST2', 5000, 5000);


  5. 执行以下命令,验证数据是否插入成功。

    1
    SELECT * FROM mys_data.mys_order;


步骤二:创建GaussDB(DWS)集群

  1. 创建集群,同时为确保网络连通,GaussDB(DWS)集群的区域、VPC选择与RDS实例保持一致,本实践为“中国-香港”,虚拟私有云与上面创建RDS的虚拟私有云保持一致。
  2. 在GaussDB(DWS)控制台的“专属集群 > 集群列表”页面,单击指定集群所在行操作列的“登录”按钮。登录信息如下:

    • 集群:创建的GaussDB(DWS)集群
    • 数据库:gaussdb
    • 数据源名称:dws-demo
    • 用户名:dbadmin
    • 密码:创建GaussDB(DWS)集群设置的密码

  3. 勾选“记住密码”,单击“测试连接”,连接成功后,单击“确定”。
  4. 复制如下SQL语句,在SQL窗口中,单击“执行SQL”,创建名为dws_data的SCHEMA。

    1
    CREATE SCHEMA dws_data;


  1. 在新建的SCHEMA下,创建dws_order表。

    1
    2
    3
    4
    5
    6
    7
    CREATE TABLE dws_data.dws_order
            ( order_id      VARCHAR(12),
              order_channel VARCHAR(32),
              order_time    TIMESTAMP,
              cust_code     VARCHAR(6),
              pay_amount    DOUBLE PRECISION,
              real_pay      DOUBLE PRECISION );


  1. 查询数据,当前为空表。

    1
    SELECT * FROM dws_data.dws_order;


步骤三:创建DLI队列

  1. 登录华为云控制台,服务列表选择“大数据 > 数据湖探索DLI”,进入DLI管理控制台。
  2. 左侧导航栏选择“资源管理 > 弹性资源池”,进入弹性资源池管理页面。
  3. 单击右上角“购买弹性资源池”,填写如下参数,其他参数项如表中未说明,默认即可。

    表2 DLI弹性资源池

    参数项

    参数值

    计费模式

    按需计费

    区域

    中国-香港

    名称

    dli_dws

    规格

    基础版

    网段

    172.16.0.0/18,需选择与MySQL和GaussDB(DWS)不在同一个网段。例如,如果MySQL和GaussDB(DWS)在192.168.x.x网段,则DLI则选择172.16.x.x。

  4. 单击“立即购买”,单击“提交”。

    等待资源池创建成功,继续执行下一步。

  5. 在弹性资源池页面,单击创建好的资源池所在行右侧的“添加队列”,填写如下参数,其他参数项如表中未说明,默认即可。

    表3 添加队列

    参数项

    参数值

    名称

    dli_dws

    类型

    通用队列

  6. 单击“下一步”,单击“确定”。队列创建成功。

步骤四:创建增强型跨源连接

  1. 放通RDS的安全组,允许DLI队列所在的网段可以访问RDS。

    1. 左侧选择“资源管理 > 队列管理”,记录dli_dws所在网段。

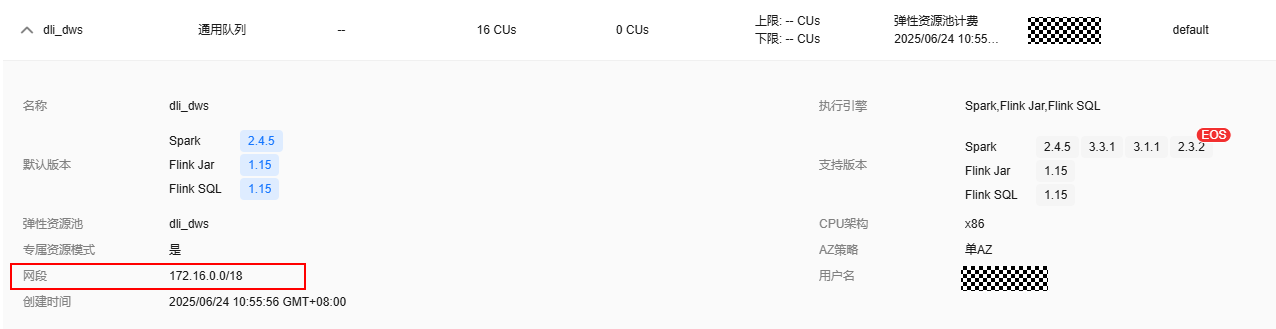

      图1 DLI队列网段
    2. 切换到RDS的控制台,左侧选择“实例管理”,单击创建好的RDS实例名称。
    3. 记录“连接信息”的“内网地址”,后续测试连通性的步骤需要使用。
    4. 单击“连接信息”中安全组旁边的“管理”。

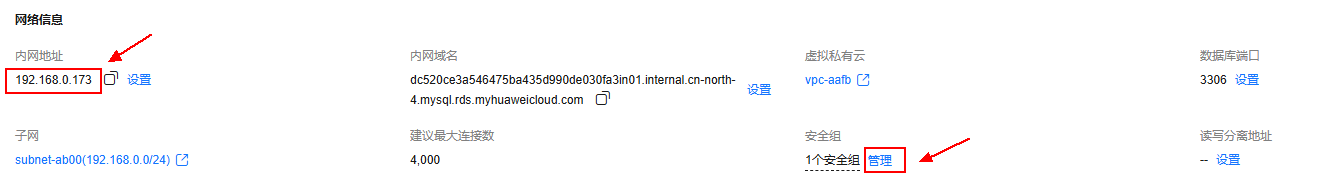

      图2 RDS安全组

    5. 在弹出的安全组列表中,单击安全组名称,进入安全组配置页面。
    6. 选择“入方向规则 > 添加规则”,如下图所示,添加DLI队列的网段地址,本实践为172.16.0.0/18,实际请与步骤三:创建DLI队列的时候填入的网段保持一致。
      图3 RDS安全组添加规则

    7. 单击“确定”。

  2. 回到DLI管理控制台,单击左侧的“跨源管理”,选择“增强型跨源”,单击“创建”。
  3. 填写如下参数,其他参数项如表中未说明,默认即可。

    表4 DLI到RDS的连接

    参数项

    参数值

    连接名称

    dli_rds

    弹性资源池

    选择上面创建的DLI弹性资源池。

    虚拟私有云

    选择RDS所在的虚拟私有云。

    子网

    选择RDS所在的子网。

    其他参数

    保持默认。

    图4 创建跨源连接

  4. 单击“确定”。等待RDS连接创建成功。
  5. 测试DLI到RDS的连通性。

    1. 左侧导航栏选择“资源管理 > 队列管理”,选择dli_dws所在行操作列的“更多 > 测试地址连通性”。
    2. 地址栏内输入1.c记录的RDS的内网地址和3306端口。
    3. 单击“测试”,验证DLI连通RDS成功。
      图5 测试RDS与DLI连通

  6. 测试DLI到GaussDB(DWS)的连通性。

    1. 进入到GaussDB(DWS)管理控制台,左侧导航栏单击“专属集群 > 集群列表”,单击集群名称进入GaussDB(DWS)集群详情。

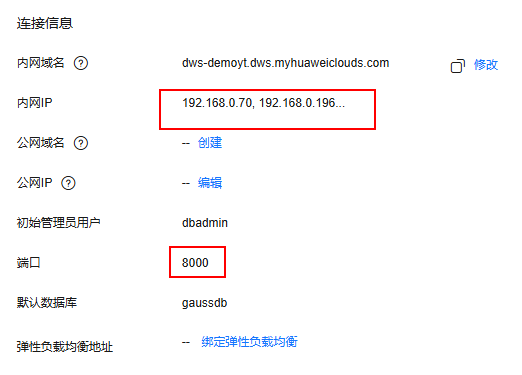

    2. 如下图,记录下GaussDB(DWS)集群的内网IP(两个取一个即可)和端口,以备后面步骤需要。
      图6 GaussDB(DWS)内网IP
    3. 单击安全组名称。
      图7 GaussDB(DWS)安全组
    4. 选择“入方向规则 > 添加规则”,如下图,添加DLI队列的网段地址,本实践为172.16.0.0/18,实际请与4填入的网段保持一致。

      图8 GaussDB(DWS)安全组添加规则
    5. 单击“确定”。
    6. 再切换到DLI控制台,左侧选择“资源管理 > 队列管理”,选择dli_dws所在行操作列的“更多 > 测试地址连通性”。
    7. 在地址栏中,输入获取的GaussDB(DWS)集群的内网IP和端口。
    8. 单击“测试”,验证DLI连通GaussDB(DWS)成功。
      图9 测试GaussDB(DWS)连通

步骤五:创建DLI Flink作业

  1. 登录OBS管理控制台,创建OBS桶,用于保存Flink运行作业,参见OBS用户指南

    关键参数按如下填写,其他参数默认即可。

    • 区域:中国-香港
    • 桶名称:dli-obs01 (如提示冲突,可以依次递增到02、03)
    • 桶策略:私有

  2. 回到DLI管理控制台,左侧选择“作业管理 > Flink作业”,单击右上角“创建作业”。
  3. 类型选择“Flink OpenSource SQL”,名称填写rds-dws。

    图10 创建作业

  4. 单击“确定”。系统自动进入到作业的编辑页面。
  5. 在页面右侧填写如下关键参数,其他参数项如未说明,默认即可。

    • 所属队列:选择4的dli_dws。
    • Flink版本:1.15或更高(实际版本请与界面为准)。
    • OBS桶:选择1创建的桶,单击“立即授权”。
    • 勾选“保存作业日志”。

  6. 将以下符合Flink要求的SQL代码复制到左侧的SQL代码窗。

    “RDS数据库的内网IP”参见1.c获取,“GaussDB(DWS)集群内网IP”参见6.b获取,并修改RDS数据库的root用户密码、GaussDB(DWS)的dbadmin用户密码。
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    CREATE TABLE
      mys_order (
        order_id STRING,
        order_channel STRING,
        order_time TIMESTAMP,
        cust_code STRING,
        pay_amount DOUBLE,
        real_pay DOUBLE,
        PRIMARY KEY (order_id) NOT ENFORCED
      )
    WITH
      (
        'connector' = 'mysql-cdc',
        'hostname' = 'RDS数据库的内网IP',
        'port' = '3306',
        'username' = 'root',
        'password' = 'RDS数据库的root用户密码',
        'database-name' = 'mys_data',
        'table-name' = 'mys_order'
      );

    CREATE TABLE
      dws_order (
        order_id STRING,
        order_channel STRING,
        order_time TIMESTAMP,
        cust_code STRING,
        pay_amount DOUBLE,
        real_pay DOUBLE,
        PRIMARY KEY (order_id) NOT ENFORCED
      )
    WITH
      (
        'connector' = 'gaussdb',
        'driver' = 'com.huawei.gauss200.jdbc.Driver',
        'url' = 'jdbc:gaussdb://GaussDB(DWS)集群内网IP:8000/gaussdb',
        'table-name' = 'dws_data.dws_order',
        'username' = 'dbadmin',
        'password' = 'GaussDB(DWS)的dbadmin用户密码',
        'write.mode' = 'insert'
      );

    INSERT INTO
      dws_order
    SELECT
      *
    FROM
      mys_order;


  7. 单击“格式化”,再单击“保存”。

    须知:

    请务必先单击“格式化”将SQL代码进行格式化处理,否则可能会因为代码复制和粘贴操作过程中引入新的空字符,而导致作业执行失败。

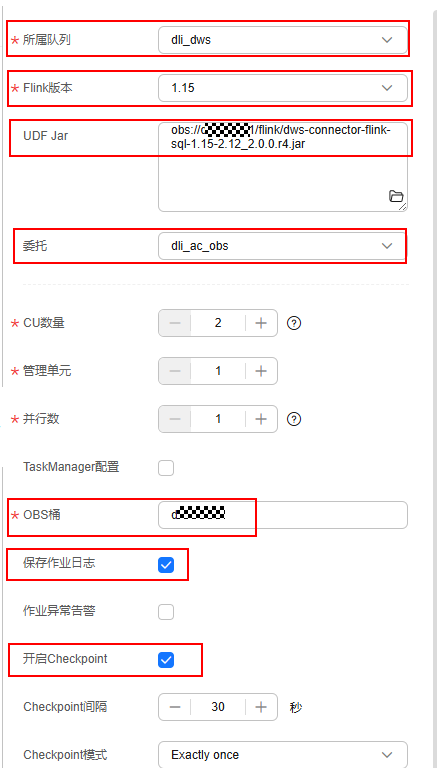

    图11 Flink作业参数

  1. 回到DLI控制台首页,左侧选择“作业管理 > Flink作业”。
  2. 单击作业名称rds-dws右侧的“启动”,单击“立即启动”。

    等待约1分钟,再刷新页面,状态在“运行中”表示作业成功运行。

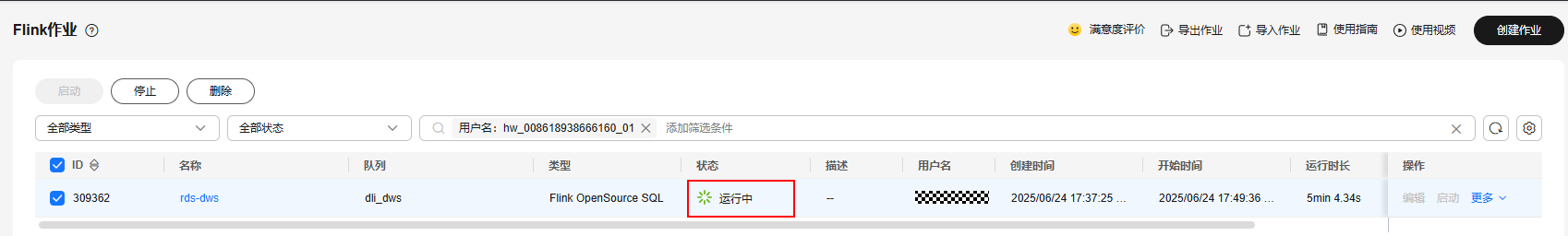

    图12 Flink运行成功

步骤六:验证数据同步

  1. 回到GaussDB(DWS)数据库的SQL窗口,如果连接超时,参见以下重新登录。

    1. 切换到GaussDB(DWS)管理控制台。
    2. 左侧导航选“专属集群 > 集群列表”,单击dws-demo所在行右侧的“登录”。

  2. 执行以下查询语句,发现MySQL的表的两行数据已经同步至GaussDB(DWS)。

    1
    SELECT * FROM dws_data.dws_order;

    图13 查询结果

  3. 切换到RDS的MySQL的SQL界面,再执行以下语句,插入3条新的数据。

    1
    2
    3
    INSERT INTO mys_data.mys_order VALUES ('202403090003', 'webShop', TIMESTAMP('2024-03-09 13:00:00'), 'CUST1', 2000, 2000);
    INSERT INTO mys_data.mys_order VALUES ('202403090004', 'webShop', TIMESTAMP('2024-03-09 14:00:00'), 'CUST2', 3000, 3000);
    INSERT INTO mys_data.mys_order VALUES ('202403100004', 'webShop', TIMESTAMP('2024-03-10 10:00:00'), 'CUST3', 6000, 6000);

    图14 MySQL新增数据

  4. 回到GaussDB(DWS)的SQL窗口再次执行以下SQL查询,从返回结果可以看到MySQL数据已实时同步至GaussDB(DWS)。

    1
    SELECT * FROM dws_data.dws_order;

    图15 数据实时同步

更多信息

在Flink跨源开发场景下,如果在作业脚本中直接配置数据源认证信息,存在密码泄露的风险。建议使用DLI提供的跨源认证功能,不要在作业脚本中直接指定MySQL和GaussDB(DWS)的用户名和密码。

说明:

当前仅Flink 1.12版本支持,更高版本暂不支持,请留意官网文档变更。

  1. 登录DLI控制台,选择“跨源管理 > 跨源认证”。
  2. 单击“创建”。
  3. 创建MySQL的root用户密码认证。

    1. 填写如下参数。
      • 类型选择“Password”。
      • 认证信息名称,填写:mysql_pwd_auth。
      • 用户名:root。
      • 用户密码:root用户密码。
      图16 MySQL密码认证
    2. 单击“确定”。

  4. 创建GaussDB(DWS)的dbadmin用户密码认证。

    1. 填写如下参数。
      • 类型选择“Password”。
      • 认证信息名称,填写:dws_pwd_auth。
      • 用户名:dbadmin。
      • 用户密码:dbadmin用户密码。
      图17 GaussDB(DWS)密码认证
    2. 单击“确定”。

  5. 回到DLI管理控制台,选择“作业管理 > Flink作业”,在步骤五:创建DLI Flink作业创建的作业名称所在行右侧,选择“更多 > 停止”,停止作业。
  6. 作业停止后,单击作业名称所在行右侧的“编辑”。
  7. 将SQL脚本替换成以下最新。

    文件中,仅需替换RDS内网IP地址、GaussDB(DWS)内网IP地址即可。
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    CREATE TABLE mys_order (
      order_id STRING,
      order_channel STRING,
      order_time TIMESTAMP,
      cust_code STRING,
      pay_amount DOUBLE,
      real_pay DOUBLE,
      PRIMARY KEY (order_id) NOT ENFORCED )
    WITH (
      'connector' = 'mysql-cdc',
      'hostname' = 'RDS内网IP地',
      'port' = '3306',
      'pwd_auth_name' = 'mysql_pwd_auth',
      'database-name' = 'mys_data',
      'table-name' = 'mys_order' );

    CREATE TABLE dws_order (
        order_id STRING,
        order_channel STRING,
        order_time TIMESTAMP,
        cust_code STRING,
        pay_amount DOUBLE,
        real_pay DOUBLE,
        PRIMARY KEY (order_id) NOT ENFORCED )
    WITH (
        'connector' = 'gaussdb',
        'driver' = 'com.huawei.gauss200.jdbc.Driver',
        'url' = 'jdbc:gaussdb://GaussDB(DWS)内网IP地址:8000/gaussdb',
        'table-name' = 'dws_data.dws_order',
        'pwd_auth_name' = 'dws_pwd_auth',
        'write.mode' = 'insert' );

    INSERT INTO dws_order SELECT * FROM mys_order;


  8. 替换文件后,单击“格式化”,并单击“保存”。
  9. 重新启动作业,再参见步骤六:验证数据同步,验证数据同步成功。
