FunctionGraph开发说明

概述

物联网平台支持使用FunctionGraph编解码的功能,根据您提交的脚本文件,实现设备二进制格式与JSON格式相互转换。常在设备能力比较弱,只能上报简单的二进制数据的设备场景下使用。FunctionGraph的函数托管计算服务支持Node.js、Python、Java、Go、C#、PHP、Cangjie和定制运行时语言,可以满足多种开发需求;具有实时查看运行日志、查看图形化监控等功能,大大的提高了开发者开发、调试效率。

  • FunctionGraph是一项基于事件驱动的函数托管计算服务。使用FunctionGraph函数,只需编写业务函数代码并设置运行的条件,无需配置和管理服务器等基础设施,函数以弹性、免运维、高可靠的方式运行。
  • FunctionGraph的收费标准可见:FunctionGraph函数工作流计费概述。此外,FunctionGraph按函数实际执行资源计费,不执行不产生费用。

下面将讲述数据转换格式及其原理,您可以根据您接入协议选择对应示例代码直接进行IoTDA接入实践(推荐):

使用流程

图1 FunctionGraph使用流程

  1. 创建产品:在IoTDA创建一个CoAP协议或MQTT协议的产品及设备。具体说明可见:创建产品
    1. 访问设备接入服务,单击“管理控制台”进入设备接入控制台。选择您的实例,单击实例卡片进入。
    2. 单击左侧导航栏“产品”,单击页面左侧的“创建产品”。根据页面提示填写参数,然后单击“确定”,完成产品的创建。
  2. 编写FunctionGraph插件:

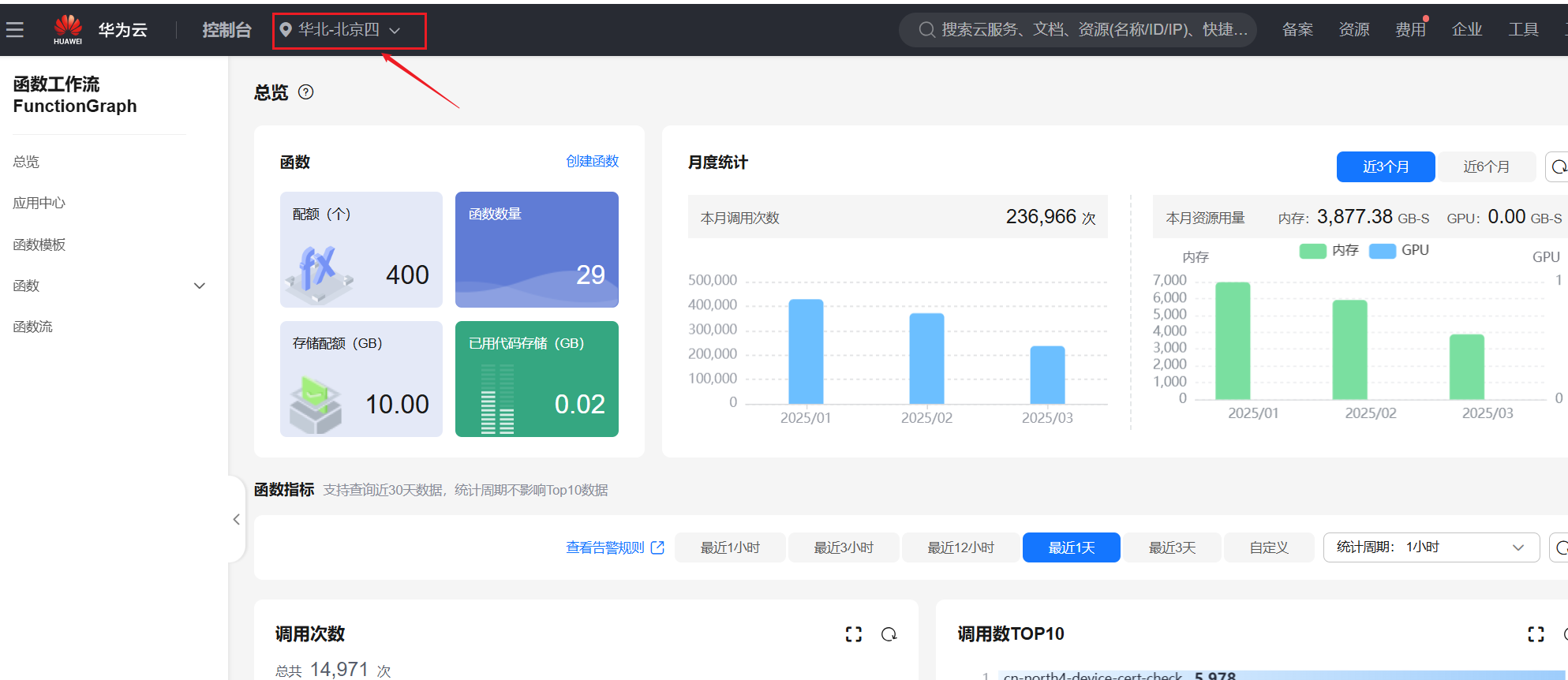

    1. 创建函数方法可见:FunctionGraph创建函数。需要注意的是,创建的事件函数要与在IoTDA中创建的产品局点一致,否则无法被产品引用,局点可在控制台左上方知晓。
      图2 FunctionGraph开发-局点查看
    2. 编写编解码插件:FunctionGraph支持多种运行时语言,包括Python 、Node.js、Java、Go、C#、PHP、Cangjie及定制运行时等,不同语言所支持的版本有所差异。具体使用说明可见:FunctionGraph编程语言说明及开发指导

      FunctionGraph函数创建-快速入门可见:使用空白模板创建并执行函数

  3. 部署FunctionGraph插件:
    1. 回到设备接入服务控制台,打开产品页面,单击页面中的“插件开发 > FunctionGraph开发”。若是第一次使用,需要进行访问授权。
      图3 FunctionGraph开发-插件授权
    2. 授权成功后,选择您在2创建的目标函数并单击“部署”。
      图4 FunctionGraph开发-部署插件

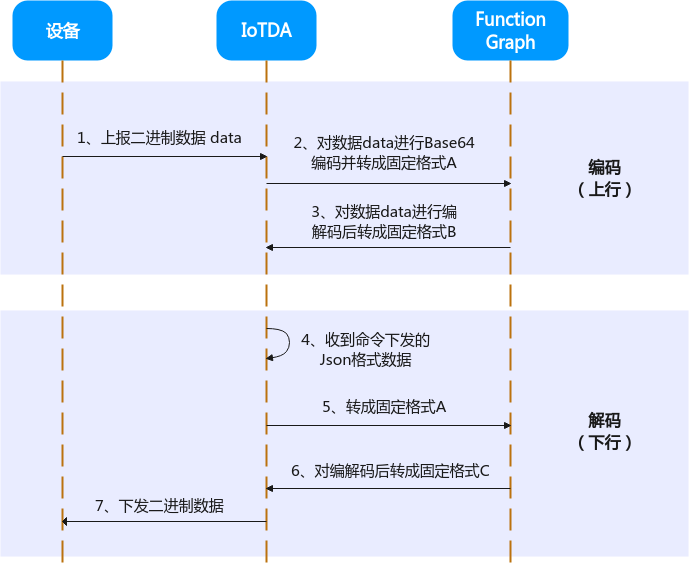

IoTDA+FunctionGraph通信说明(API)

图5 IoTDA+FunctionGraph使用说明

  1. 当上报数据为二进制数据时,IoTDA会自动将数据data进行Base64编码,在IoTDA内部以Base64编码后的数据格式存储。例如:设备上报数据[0x01, 0x02],在IoTDA中存储的数据为“AQI=”。

    在创建产品时,若为CoAP协议,默认为二进制数据格式,发送到编解码插件会是Base64编码后的数据。若为MQTT(S)协议,将根据您选择的数据格式及编码格式进行数据转换,具体可见:创建产品说明

  2. IoTDA接收到数据后,若存在编解码插件,将会把数据以特定格式传输到FunctionGraph。参数及数据格式(固定格式A)为:
    表1 上行数据格式

    字段名

    必选/可选

    类型

    参数描述

    codecType

    必选

    String

    参数解释:

    编解码类型。decode为上行解码(二进制流转换为JSON格式);encode为下行编码(JSON格式转换为二进制流)

    message

    必选

    String

    参数解释:

    是JSON格式转换成的字符串数据,其中包含topic和payload两个参数。

    • topic:当为MQTT协议时,会携带上报的Topic;当为CoAP协议时,值为null。
    • payload:设备上报数据的Base64编码后数据(若为MQTT协议,可在产品选择编码格式)。
    IoTDA发送给FunctionGraph解码请求示例(CoAP):
    {
        "codecType": "decode",
        "message": "{\"topic\": null,\"payload\": \"AABQAFo=\"}"
    }

    IoTDA发送给FunctionGraph解码请求示例(MQTT):

    {
        "codecType": "decode",
        "message": "{\"topic\": \"$oc/devices/661f99d6da14e268414f0af6_longsj123/sys/properties/report\",\"payload\": \"AABQAFo=\"}"
    }
  3. 经过FunctionGraph解码后,返回编解码结果。其发送给平台(IoTDA)的数据格式及参数(固定格式B)为:
    表2 下行数据格式

    字段名

    必选/可选

    类型

    参数描述

    status

    必选

    String

    参数解释:

    标识编解码的执行结果,200表示成功,其他表示设备执行结果为失败。

    message

    必选

    String

    参数解释:

    用于解码数据(二进制流解码为JSON格式),为JSON格式转换成的字符串。

    FunctionGraph发送给IoTDA的解码请求示例:
    {
         "status": 200,
         "message": "{\"msg_type\":\"properties_report\",\"services\":[{\"service_id\":\"smokerdector\",\"properties\":{\"level\":258,\"temperature\":3.4}}]}"
     }
  4. 当平台或应用侧进行数据下发时,IoTDA会下发JSON格式的数据,需要经过编解码功能把JSON格式数据转换为二进制码流再进行数据下发。
  5. IoTDA下发数据前,若存在编解码插件,将会把数据以特定格式传输到FunctionGraph。传输到FunctionGraph的数据格式及参数(固定格式A)为:
    表3 上行数据格式

    字段名

    必选/可选

    类型

    参数描述

    codecType

    必选

    String

    参数解释:

    编解码类型。decode为上行解码(二进制流转换为JSON格式);encode为下行编码(JSON格式转换为二进制流)

    message

    必选

    String

    参数解释:

    是JSON格式转换成的字符串数据。

    IoTDA发送给FunctionGraph编码请求示例:
    {
        "codecType": "encode",
        "message": "{\"msg_type\":\"commands\",\"service_id\": \"smokerdector\",\"paras\": {\"value\": 1},\"command_name\": \"SET_ALARM\",\"hasMore\": 0,\"request_id\": 1}"
    }
  6. 经过FunctionGraph解码后,返回编码结果。其发送给平台(IoTDA)的数据格式及参数(固定格式C)为:
    表4 下行数据格式

    字段名

    必选/可选

    类型

    参数描述

    status

    必选

    String

    参数解释:

    标识编解码的执行结果,200表示成功,其他表示失败。

    message

    必选

    String

    参数解释:

    是JSON格式转换成的字符串数据,其中包含payload参数。

    • payload:FunctionGraph解码后的byte[]数据。
    FunctionGraph发送给IoTDA的编码码请求示例:
    {
         "status": 200,
         "message": "{\"payload\":[2,1,0,0,1]}"
     }
  7. 经过编解码插件后,平台将返回给设备二进制流数据。比如说:[2,1,0,0,1]。

IoTDA物模型数据格式

表5 物模型数据格式说明

编解码

数据类型

msg_type

支持协议

说明

解码

(二进制码流转换成JSON格式数据)

设备属性上报

properties_report

ALL

•设备属性上报

设备返回命令响应

command_response

ALL

•平台命令下发的响应消息

设备返回平台设置设备属性响应

properties_set_response

MQTT/MQTTS

•平台设置设备属性的响应消息

设备返回平台查询设备属性响应

properties_get_response

MQTT/MQTTS

•平台查询设备属性的响应消息

设备消息上报

message_up

MQTT/MQTTS

•设备消息上报

编码

(JSON格式转换成二进制码流)

平台命令下发

commands

ALL

平台命令下发

平台响应设备属性上报

properties_report_reply

NB-IoT(CoAP)

平台响应设备属性上报(NB-IoT设备)

平台设置设备属性

properties_set

MQTT/MQTTS

•平台设置设备属性

平台查询设备属性

properties_get

MQTT/MQTTS

•平台查询设备属性

平台消息下发

messages

MQTT/MQTTS

平台消息下发

数据解码格式定义

数据解析场景,平台收到设备侧的数据时,平台会将设备侧payload中的二进制码流发送到FunctionGraph;FunctionGraph中需要实现二进制码流解码,解码成平台能识别的产品模型中定义的JSON格式,平台对解析后的JSON要求:
{
     "status": 200,
     "message": "${解码后的JSON数据格式}"
 }

其中${解码后的JSON数据格式},为平台对FunctionGraph解析后要求的JSON格式,其要求的数据格式为:

  • 设备属性上报
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    {
        "msg_type": "properties_report",
        "services": [{
            "service_id": "Battery",
            "properties": {
                "batteryLevel": 57
            },
            "event_time": "20151212T121212Z"
        }]
    }

    表6 设备属性上报数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    属性上报的消息类型,固定为:properties_report。

    services

    必选

    List<ServiceProperty>

    设备服务数据列表(具体结构参考下表ServiceProperty定义表)。

    表7 ServiceProperty结构定义

    字段名

    必选/可选

    类型

    参数描述

    service_id

    必选

    String

    设备的服务ID。

    properties

    必选

    Object

    设备服务的属性列表,具体字段在设备关联的产品模型中定义。

    event_time

    可选

    String

    设备采集数据UTC时间(格式:yyyyMMddTHHmmssZ),如:20161219T114920Z。

    设备上报数据不带该参数或参数格式错误时,则数据上报时间以平台时间为准。

  • 平台设置设备属性的响应消息
    1
    2
    3
    4
    5
    6
    {
       "msg_type": "properties_set_response",
       "request_id": "42aa08ea-84c1-4025-a7b2-c1f6efe547c2",
       "result_code": 0,
       "result_desc": "success"
    }

    表8 设备属性的响应消息数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    属性上报的消息类型,固定为:

    properties_set_response

    request_id

    可选

    String

    用于唯一标识这次请求,设备侧收到的消息带该参数时,响应消息需要将该参数值返回给平台。如果解码后的消息不带该字段,则以topic中带的request_id为准。

    result_code

    可选

    Integer

    命令的执行结果,0表示成功,其他表示失败。不带默认认为成功。

    result_desc

    可选

    String

    属性设置的响应描述。

  • 平台查询设备属性的响应消息
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    {
    "msg_type": "properties_get_response",
    "request_id": "42aa08ea-84c1-4025-a7b2-c1f6efe547c2",
        "services": [
            {
                "service_id": "analog",
                "properties": {
                    "PhV_phsA": "1",
                    "PhV_phsB": "2"
                },
                "event_time": "20190606T121212Z"
            }
        ]
    }

    表9 平台查询设备属性的响应数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:properties_get_response

    request_id

    可选

    String

    用于唯一标识这次请求,设备侧收到的消息带该参数时,响应消息需要将该参数值返回给平台。如果解码后的消息不带该字段,则以topic中带的request_id为准。

    services

    必选

    List<ServiceProperty>

    设备服务数据列表(具体结构参考下表ServiceProperty定义表)。

    表10 ServiceProperty结构定义

    字段名

    必选/可选

    类型

    参数描述

    service_id

    必选

    String

    设备的服务ID。

    properties

    必选

    Object

    设备服务的属性列表,具体字段在设备关联的产品模型中定义。

    event_time

    可选

    String

    设备采集数据UTC时间(格式:yyyyMMddTHHmmssZ),如:20161219T114920Z。

    设备上报数据不带该参数或参数格式错误时,则数据上报时间以平台时间为准。

  • 平台命令下发的响应消息
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    {
      "msg_type": "command_response",
      "request_id": "42aa08ea-84c1-4025-a7b2-c1f6efe547c2",
       "result_code": 0,
      "command_name": "ON_OFF",
      "service_id": "WaterMeter",
      "paras": {
        "value": "1"
      }
    }

    表11 平台命令下发数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:command_response

    request_id

    可选

    String

    用于唯一标识这次请求,设备侧收到的消息带该参数时,响应消息需要将该参数值返回给平台。如果解码后的消息不带该字段,则以topic中带的request_id为准。

    result_code

    可选

    Integer

    标识命令的执行结果,0表示成功,其他表示失败。不带默认认为成功。

    response_name

    可选

    String

    命令的响应名称,在设备关联的产品模型中定义。

    paras

    可选

    Object

    命令的响应参数,具体字段在设备关联的产品模型中定义。

  • 设备消息上报
    1
    2
    3
    4
    {
      "msg_type": "message_up",
      "content": "hello"
    }

    表12 设备消息上报数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:message_up

    content

    可选

    String

    消息内容。

数据编码格式定义

数据解析场景,平台进行数据下发时,会将产品模型定义的JSON格式数据(如果不是该格式的数据则可能会导致编解码失败),发送给FunctionGraph;FunctionGraph需要将JSON格式的数据,编码为设备可以识别的二进制码流;编码时平台传递到FunctionGraph的JSON格式如下:
{
    "codecType": "encode",
    "message": "${平台发送给FunctionGraph的JSON数据格式}"
}

其中${平台发送给FunctionGraph的JSON数据格式},为平台发送给FunctionGraph的编码前的JSON数据,其发送的格式为:

  • 平台命令下发
    1
    2
    3
    4
    5
    6
    7
    8
    9
    {
      "msg_type": "commands",
       "request_id": "42aa08ea-84c1-4025-a7b2-c1f6efe547c2",
      "command_name": "ON_OFF",
      "service_id": "WaterMeter",
      "paras": {
        "value": 1
      }
    }

    表13 设备命令下发数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:commands

    request_id

    必选

    String

    用于唯一标识这次请求,该标识会通过topic下发给设备。

    service_id

    可选

    String

    设备的服务ID。

    command_name

    可选

    String

    设备命令名称,在设备关联的产品模型中定义。

    paras

    可选

    Object

    设备命令的执行参数,具体字段在设备关联的产品模型中定义。

  • 平台设置设备属性
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    {
    "msg_type": "properties_set",
    "request_id": "42aa08ea-84c1-4025-a7b2-c1f6efe547c2",
        "services": [{
                "service_id": "Temperature",
                "properties": {
                    "value": 57
                }
            },
            {
                "service_id": "Battery",
                "properties": {
                    "level": 80
                }
            }
        ]
    }

    表14 平台设置设备属性数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:properties_set

    request_id

    必选

    String

    用于唯一标识这次请求,设备侧收到的消息带该参数时,响应消息需要将该参数值返回给平台。

    services

    必选

    List<ServiceProperty>

    设备服务数据列表。

    ServiceProperty结构定义:

    表15 ServiceProperty结构定义

    字段名

    必选/可选

    类型

    参数描述

    service_id

    必选

    String

    设备的服务ID。

    properties

    必选

    Object

    设备服务的属性列表,具体字段在产品模型里定义。

  • 平台查询设备属性
    1
    2
    3
    4
    5
    {
       "msg_type": "properties_get",
       "request_id": "42aa08ea-84c1-4025-a7b2-c1f6efe547c2",
       "service_id": "Temperature"
    }

    表16 平台查询设备属性数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:properties_get

    request_id

    必选

    String

    用于唯一标识这次请求,该标识会通过topic下发给设备。

    service_id

    可选

    String

    设备的服务ID。

  • 平台响应设备属性上报(NB-IoT设备)
    1
    2
    3
    4
    5
    {
      "msg_type": "properties_report_reply",
      "request": "213355656",
      "result_code": 0
    }

    表17 平台响应设备属性上报数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:properties_report_reply

    request

    可选

    String

    属性上报的BASE64编码字符串。

    result_code

    可选

    Integer

    属性上报的执行结果。

    has_more

    可选

    Boolean

    是否存在缓存命令。

  • 平台消息下发
    1
    2
    3
    4
    {
      "msg_type": "messages",
      "content": "hello"
    }

    表18 设备消息下发数据格式

    字段名

    必选/可选

    类型

    参数描述

    msg_type

    必选

    String

    固定为:messages

    content

    可选

    String

    消息下发的内容。
