模型训练性能分析使用流程
场景描述
在分布式训练场景中，训练平台提供了性能监控和动态性能分析（profiling）功能，以帮助用户更好地管理和优化模型性能。平台能够实时监测训练迭代的耗时及性能下降趋势。当性能下降超过预设阈值时，系统将自动启动轻量级性能分析，用户可以在线查看性能可视化的报告。此外，平台还支持详细的性能诊断，通过下发任务来收集算子内存使用情况和Python调用栈等信息，帮助用户更有效地进行模型性能优化。
约束限制
版本依赖：
- CANN 8.1.RC1 及以上版本
- msmonitor 8.3.0 及以上版本
- FrameworkPTAdapter 7.3.0 及以上版本
- 支持的 PyTorch 框架版本包括 v2.6.0、v2.7.1、v2.8.0、v2.9.0。其他版本如 v2.5.1、v2.3.1、v2.1.0 不再维护，不支持此性能分析与诊断功能。
场景限制：
- 仅支持自定义镜像和专属 NPU 资源池。
框架限制：
- 基于训练场景的 PyTorch 支持。
性能约束：
- 轻量级性能分析（profiling）的性能劣化不超过 5%。
- 细粒度性能分析对性能影响较大。例如，使用 llama3.2-3B 模型在 A3 单机 16 卡上，设置采集级别为 Level2、算子内存和 Python 调用栈时，性能劣化可达 38%。
存储约束：
- 性能分析数据采集会占用本地磁盘/cache 空间和 SFS Turbo 挂载存储空间。开启此功能前，需确保 /cache 可用容量大于 100G 和 SFS Turbo 可用容量大于 100T。如果采集过程中存储资源耗尽，将直接导致训练作业失败。
使用条件
- 将版本依赖的安装包制作成镜像。
- 创建作业时选择做好的镜像，并启用性能监控与诊断功能，随后等待作业执行完成。
功能与原理介绍
- 监控模块
性能监控支持实时step耗时监控和性能波动监控。
其中Step耗时检测周期为60s，等待作业处于运行状态后，数据刷新存在1分钟延时。
图1 监控
性能波动监控：
系统会在训练开始后，先建立一个基线（baseline）：
- 跳过阶段：刚开始若干个样本不计入（避免启动抖动影响）。
- 基线阶段：用一段样本估计“正常Step耗时”的均值/波动。
- 检测阶段：之后每个新Step耗时都会和基线对比，计算 波动系数，并用“连续次数”过滤噪声，只有“持续变慢”才判异常。
基线的参数设置由环境变量控制，不设置则为默认值处理：跳过前20个Step后，用后20个Step的耗时计算出基线的均值和标准差，波动系数阈值K为5，阈值超限连续次数为4。因此性能波动监控在基线建立之后才会观测到上报。
表1 环境变量参数说明 环境变量名称
检测说明
特点
默认取值
PERF_BASELINE_SKIP_STEPS
启动后先跳过多少个样本，不用来建基线。
跳过启动抖动，减少误报。
默认20。
PERF_BASELINE_STEPS
用多少个样本建立“正常耗时基线”。
越大越稳，但进入检测更慢。
默认20。
PERF_KSIGMA（阈值）
“明显变慢”的门槛：波动系数 ≥ K 才算一次spike。
K 越小越敏感，越大越保守。
默认5，按误报/漏报调整。
PERF_MIN_SPIKE_CONSEC
连续多少次spike才判定异常。
越大越不容易误触，但也更慢触发。
默认4。
图2 阈值修改
支持作业运行中动态修改阈值，阈值调整后系统会“从连续次数角度重新开始计数”，避免旧计数影响新阈值的判定。当连续阈值超限达到设置次数之后，会自动触发profiling。
- 智能运维模块
ModelArts平台对训练作业进行全面实时监测，确保其正常运行。平台在训练作业详情中提供了智能运维功能，帮助用户轻松进行作业监测和维护。通过智能运维的性能监测模块，用户可以快速获取性能报告和异常情况，便于及时处理。图3 性能监测
- 性能监测：
当监控模块step波动系数曲线连续超过阈值达到设定次数之后，平台会自动触发profiling采集，采集结束后，性能监测的状态会由监测中切换到中风险，并支持查看报告。
- 性能分析：
等待监控到迭代耗时后，用户可单击“立即诊断”手动下发profiling采集任务，支持设置采集级别Level2、算子内存、Python调用栈等参数。详情可参见5。
- 性能监测：
分析使用流程
- 准备工作。
理论上CANN最低版本为CANN 8.1.RC1，在这之后都支持profiling采集功能，下面按CANN 8.2.RC1 Snt9B Arm为例：
以Snt9B Arm为例，下载链接选择对应的安装包：单击跳转下载。
图4 CANN版本
对于企业下载：
对于运营商下载：
PTA 1230版本
单击跳转进入下载页，根据Python版本下载对应的pytorch包。
图5 pytorch包
msmonitor 1230版本
单击链接下载msmonitor安装包。
图6 msmonitor安装包
- 制作自定义镜像。
由于采集依赖上述工具包，CANN和PTA安装包文件较大，可以制作成镜像，在训练容器启动前下拉安装。如下：在用户镜像基础上安装依赖的whl包和二进制文件。
Dockerfile文件：
FROM swr.cn-north-7.myhuaweicloud.com/atelier/pytorch_2_1_ascend:pytorch_2.1.0-cann_8.0.rc3-py_3.9-hce_2.0.2409-aarch64-snt9b-20241213131522-aafe527 # 复制OBS下载的文件到镜像中 COPY ./Ascend-cann-toolkit_8.2.RC1_linux-aarch64.run /home/ma-user/tmp/ COPY ./Ascend-cann-kernels-910b_8.2.RC1_linux-aarch64.run /home/ma-user/tmp/ COPY ./torch_npu-2.1.0.post13.xxxxxx-cp39-cp39-manylinux_2_17_aarch64.manylinux2014_aarch64.whl /home/ma-user/tmp/ COPY ./msmonitor_plugin-0.1-cp39-cp39-linux_aarch64.whl ./dynolog-0.3.2-1.el8.aarch64.rpm /home/ma-user/tmp/ # 安装监控插件 RUN chmod 777 /home/ma-user/tmp/msmonitor_plugin-0.1-cp39-cp39-linux_aarch64.whl RUN pip install /home/ma-user/tmp/msmonitor_plugin-0.1-cp39-cp39-linux_aarch64.whl RUN rpm -ivh --nodeps /home/ma-user/tmp/dynolog-0.3.2-1.el8.aarch64.rpm # 安装CANN工具包 RUN chmod +x /home/ma-user/tmp/Ascend-cann-toolkit_8.2.RC1_linux-aarch64.run && \ /home/ma-user/tmp/Ascend-cann-toolkit_8.2.RC1_linux-aarch64.run --install --install-for-all --quiet && \ chmod +x /home/ma-user/tmp/Ascend-cann-kernels-910b_8.2.RC1_linux-aarch64.run && \ /home/ma-user/tmp/Ascend-cann-kernels-910b_8.2.RC1_linux-aarch64.run --install --install-for-all --quiet # 安装 PyTorch NPU RUN pip install /home/ma-user/tmp/torch_npu-2.1.0.post13.xxxxx-cp39-cp39-manylinux_2_17_aarch64.manylinux2014_aarch64.whl - 创建训练作业。
作业配置选择自定义算法+专属NPU资源池+性能监控与诊断，详细如下：
“创建方式”：选择“自定义算法”。
“启动方式”：选择“自定义”。
“资源池类型”：选择专属资源池。
“资源池”：选择NPU类型专属资源池。
勾选开启“性能监控与诊断”，指定SFS Turbo存储目录，建议使用子目录，如果用户不和其他作业对比，建议使用空目录。
其他参数参照创建生产训练作业完成作业创建。

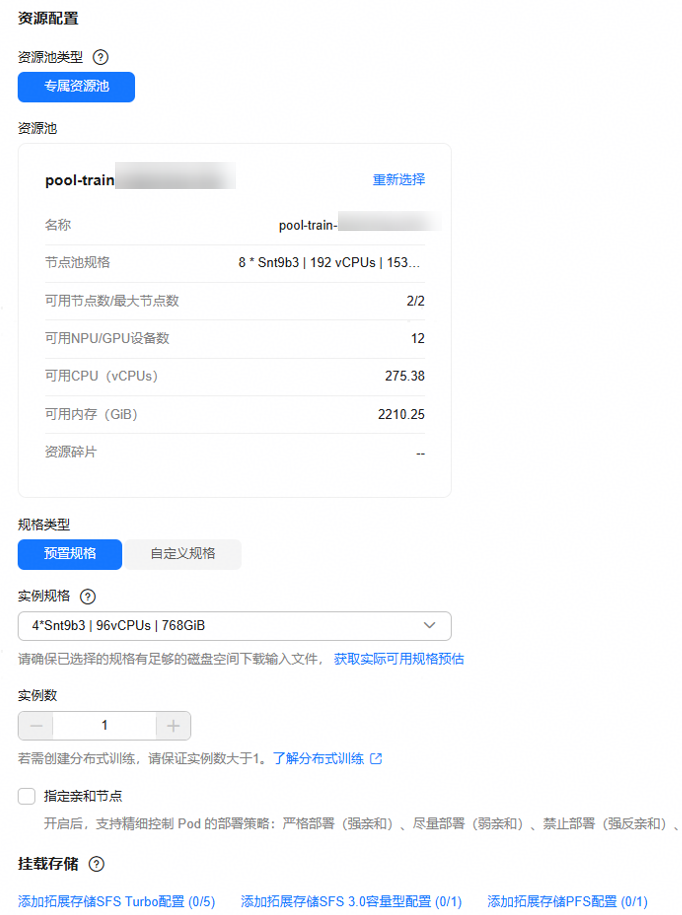

图7 资源池配置示例
图8 性能监控与诊断
- 作业运行后，
- 查看性能监控。
图9 监控
检测算法：
波动系数监控：当连续触发阈值4次后，平台会自动开启profiling，在智能运维模块可观测。自动profiling开启存在冷却期（每两小时）和最大次数（3次），如果连续触发阈值间隔在两小时内或者总次数超过3次，不会自动触发新的profiling。
- 查看性能监测报告。
在打开的网页中加载 MindStudio Insight 插件页面，选择/home/ma-user/summary/nfs-0/目录下对应JobID的文件夹，然后等待加载。
图11 示例图片
加载一段时间后（加载时间取决于数据量大小，实测500MB的数据量大约需要半分钟），您可以查看timeline等信息。
图12 查看信息
- 查看性能监控。
- 下发性能分析任务。
- 单击“立即诊断”，进入创建性能分析页面。
图13 立即诊断
- 按需选择采集参数，确认。
开启以下配置后会引入额外的性能膨胀，对性能的影响请参见约束限制，请谨慎配置。
表2 创建性能分析参数说明 参数
参数解释
是否必填
默认取值
采集步数
采集总迭代数，必须传入正整数，取值范围[1-3]。
是
无
采集profiler
控制profiler的采集等级，不采集时默认为Level_none，采集时可选Level0, Level1, Level2：
Level_none：不采集所有Level层级控制的数据，即关闭profiler_level。
Level0：采集上层应用数据、底层NPU数据以及NPU上执行的算子信息。配置该参数时，仅采集部分数据，其中部分算子信息不采集，详细情况请参见op_summary（算子详细信息）中有关task_time为l0时的说明。
Level1：在Level0的基础上多采集CANN层AscendCL数据和NPU上执行的AI Core性能指标信息。
Level2：在Level1的基础上多采集CANN层Runtime数据以及AI CPU（data_preprocess.csv文件）数据。
否
不采集
采集内存
采集算子的内存占用情况。
否
不采集
采集Python调用栈
采集算子调用栈，包括框架层及CPU算子层的调用信息。
否
不采集
采集MSTX
打点控制开关，通过开关开启自定义打点功能。参数使用请参见采集并解析msprof_tx数据（可选）。
否
不采集
采集AI Core的性能指标
AI Core的性能指标采集项。可取值如下：
以下采集项的结果数据将在Kernel View呈现。
以下采集项的结果数据含义可参见op_summary（算子详细信息），但具体采集结果请以实际情况为准。- AiCoreNone：关闭AI Core的性能指标采集，默认值。
- PipeUtilization：计算单元和搬运单元耗时占比。
- ArithmeticUtilization：各种计算类指标占比统计。
- Memory：外部内存读写类指令占比。
- MemoryL0：内部L0内存读写类指令占比。
- ResourceConflictRatio：流水线队列类指令占比。
- MemoryUB：内部UB内存读写类指令占比。
- L2Cache：读写cache命中次数和缺失后重新分配次数。
否
不采集
图14 创建性能分析
- 等待此次性能分析结束。
- 单击“查看报告”，选择该jobID下的manual_profiling_dump_{时间戳}的文件夹，确认加载后查看timeline报告。
图15 manual_profiling_dump
图16 报告示例
- 单击“立即诊断”，进入创建性能分析页面。
常见问题
- 为什么我看到性能波动曲线score越线了但没有触发profiling？
profiling是重动作，训练本身有天然噪声（IO、checkpoint、通信同步等）。单点触发会把噪声当异常，导致频繁触发、影响训练且难解释。当前策略是“连续超阈 + 冷却 + 上限”，确保行为稳定可预期。
- 我感觉已经变慢了但没触发？
常见原因：
- 基线还没建立完成。
- 变慢是缓慢漂移，没有形成“连续明显超阈”的阶段。
- K/连续次数门槛过高（建议先降低 K 或降低 MinSpikeConsec 进行验证）。
- 为什么训练作业正常运行，一直看不到性能监控指标上报？
常见原因：
