超节点亲和组实例数配置
场景描述
大模型训练中通常会采取多种并行策略（如模型并行和MoE专家并行），通过分布式计算来提高模型的训练效率和扩展性。其中模型并行中的allreduce通信以及MoE专家并行中的alltoall通信对卡间的互联带宽要求非常高，受限于硬件组网的限制，这些通信密集的阶段常成为训练性能的瓶颈。
昇腾新一代硬件（如Snt9b23和Snt9e）将多个计算节点的NPU进行大带宽互联组成“超节点”。超节点内的这种互联的组网形态称为“超平面”，可以显著提升AI任务的通信效率。基于超节点硬件，模型可以更大范围地调整模型并行策略的参数（如并行或MoE专家并行），从而利用更大的带宽加速训练。
ModelArts在这个基础上，推出了超节点亲和特性，它是一种调度策略，通过对AI训练任务进行编排分组来匹配计算资源的硬件组网形态，以充分利用超节点的高带宽和低延迟特性，提升模型训练执行效率。算法工程师只需通过简单配置即可轻松使用超节点硬件。
原理介绍

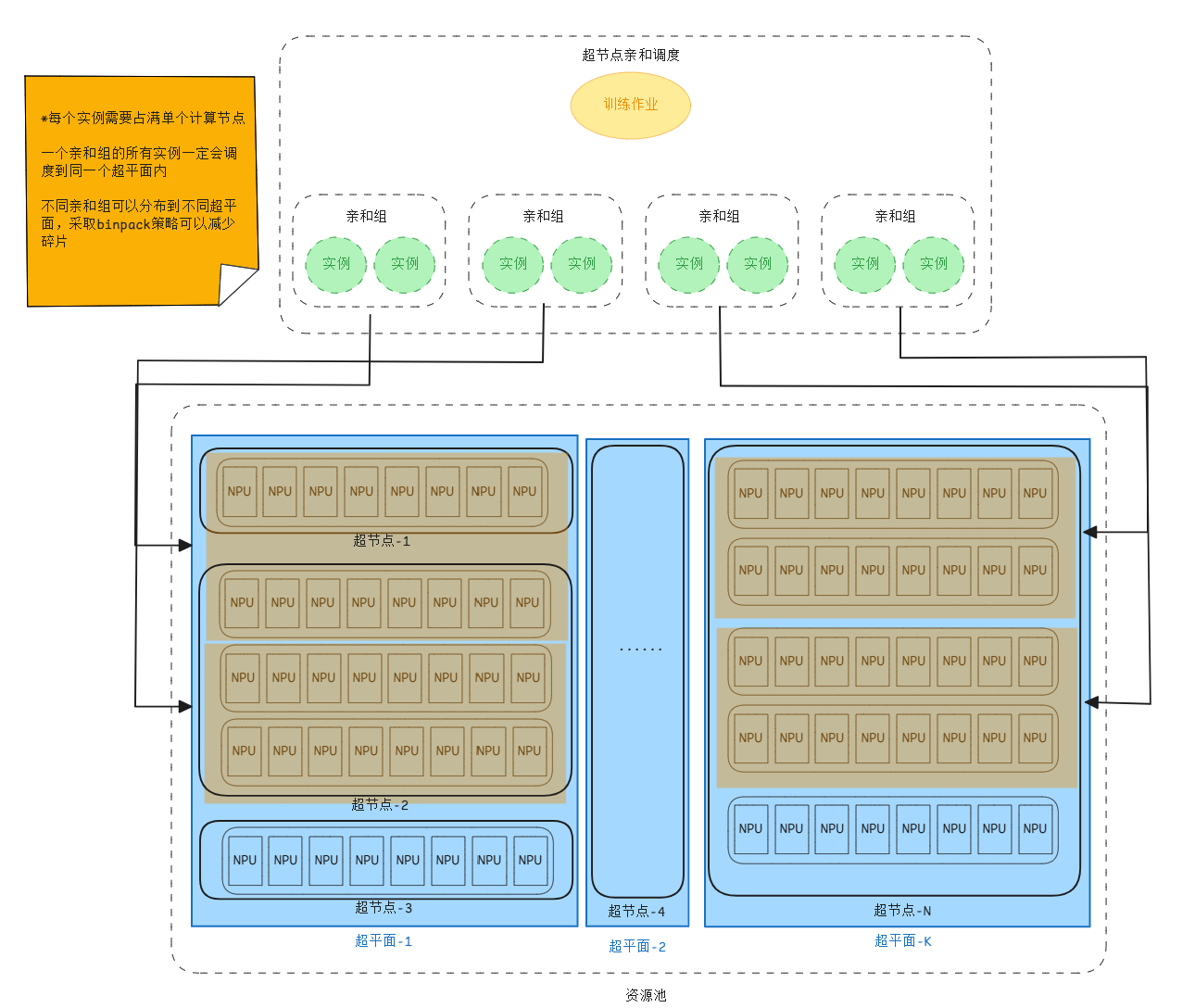

如图所示，在训练作业中一个task称为一个实例。为了将训练作业合理地调度到超节点上，并能够充分利用超节点的超高带宽，ModelArts引入了“亲和组”的概念，亲和组是训练任务中期望通过超平面连接的一组实例，同一个亲和组的所有实例会被确保调度到同一超平面内。
如何配置亲和组来提高训练的效率？核心思想是将训练过程中对带宽要求高的卡放到同一个亲和组内。
以TP（Tensor Parallel，张量并行）为例，在Snt9b硬件中，TP通常被设置为8，对应单机8卡的HCCS高速互联。而在超节点中，高速互联的设备数增多了，显然，对应的TP域也可扩大。
- 前提：分布式训练需要每个实例需完全占用节点的所有卡。
假设TP=32，即训练过程中，每32张卡组成一个TP域，而每个节点有16张卡，那么每2个实例需要确保调度到同一个超平面内，这样的2个实例称为一个亲和组。
- 配置：如果TP=32（每32卡为一个TP域），需将2个实例（16卡/实例）调度到同一超平面，因此需设置“超节点亲和组实例数=2”
- 资源调度条件:上述的这个训练作业要实际能够调度执行，还需资源池的可用超节点同时满足如下条件：
- 硬件差异与调度策略。
以下针对不同芯片类型介绍相应的调度策略：
- Snt9b23亲和调度
在Snt9b23硬件的资源池中，每个超节点都有独立的超平面，不同超节点之间的超平面必定不相同，此时超节点的边界等价于超平面的边界。同一个亲和组的所有实例会被确保调度到同一超平面内，等价于同一个亲和组的所有实例会被确保调度到同一超节点内。Snt9b23的亲和组之间默认通过参数面通信。

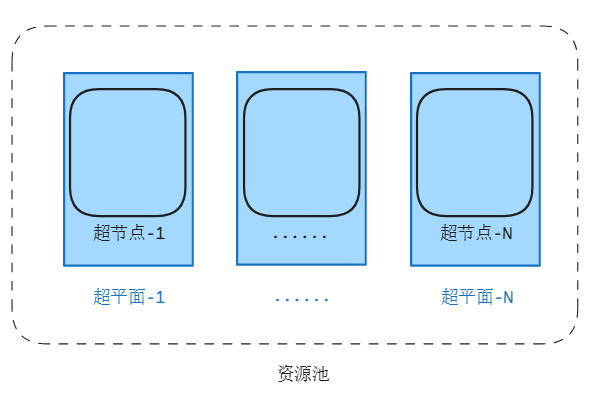

图2 Snt9b23超节点和超平面示意图

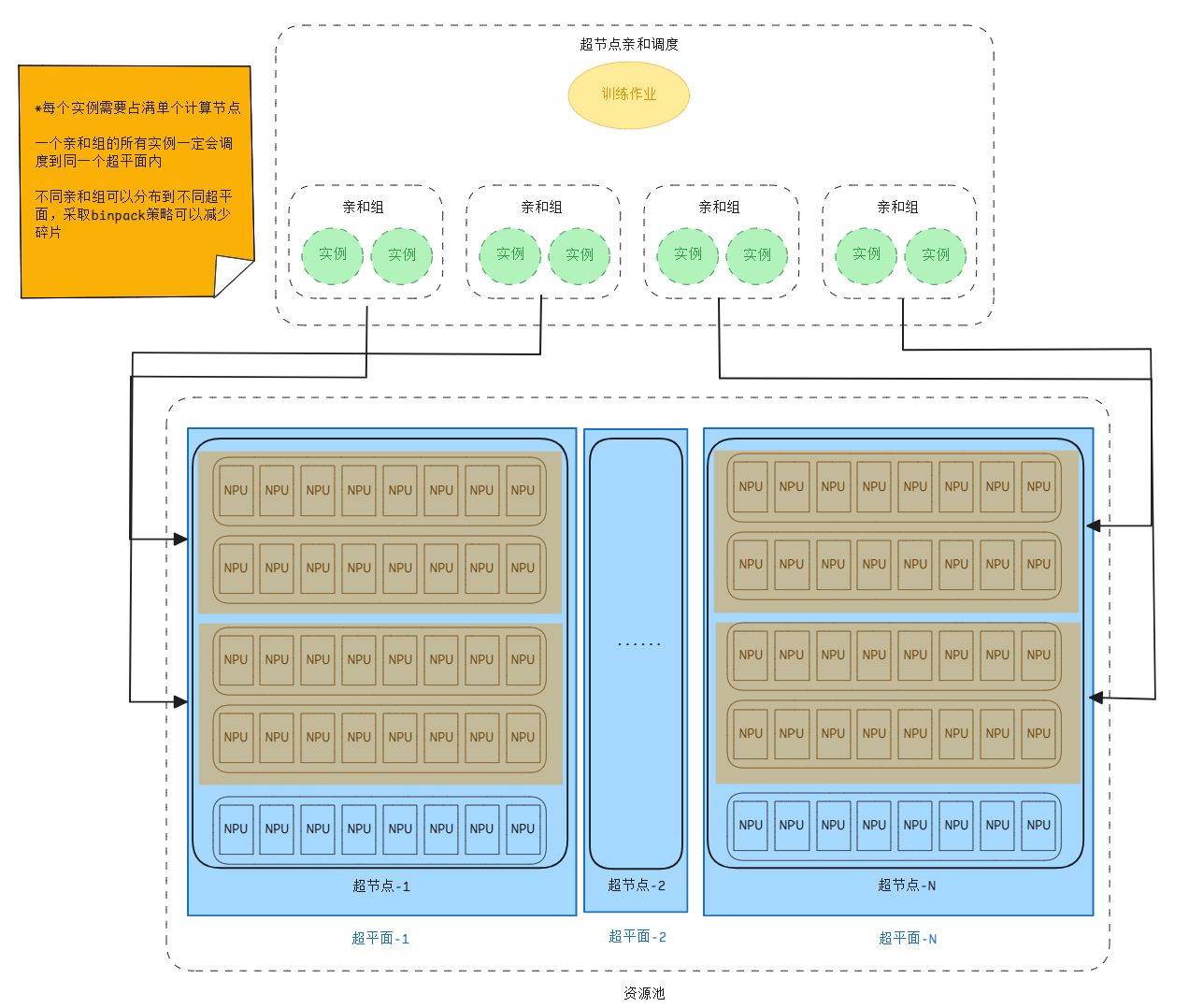

图3 Snt9b23训练作业超节点亲和调度示意图
假设该训练作业总共需要8个实例，超节点亲和组实例数设置为2，当前可选的资源情况如下：
资源池A和B可用节点数都为8，条件3.a都满足，但资源池B的超节点3可分配3个亲和组，超节点4只有1个可用节点，可分配0个亲和组，不满足条件3.b，因此只有资源池A可以调度执行该训练作业。如果该训练作业下发到资源池B，会由于当前可用资源不足排队。
- Snt9b/Snt9e亲和调度
在Snt9e硬件的资源池中，超节点在创建时可以选择相同的超平面，因此同一超平面下会存在多个超节点，并且这些超节点上的NPU高速互联。同一个亲和组的所有实例会被确保调度到同一超平面内，但此时可能会跨超节点。

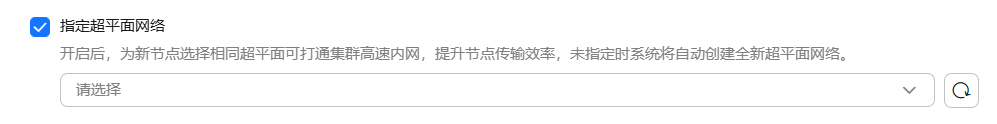

图4 指定超平面网络

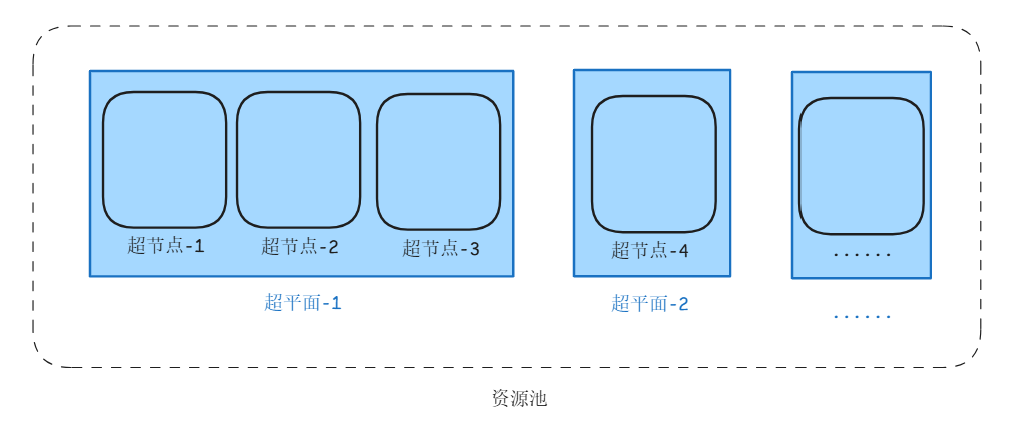

图5 Snt9e超节点和超平面示意图
图6 Snt9e训练作业超节点亲和调度示意图
- Snt9b23亲和调度
约束限制
- 亲和组特性仅支持昇腾Snt9b23和Snt9e超节点专属资源池。
- 分布式训练需要每个实例占满节点的所有卡。
配置方法
在ModelArts管理控制台界面创建训练作业时配置，“资源池”选择“专属资源池”，且“节点规格”为Snt9b23和Snt9e系列情况下，支持在步骤五：资源配置的阶段配置超节点亲和组实例数。
超节点亲和组实例数参数设置要求如下：
- 超节点亲和组实例数默认为1，最大不超过单个超节点的最大节点数。
- 如果配置了“超节点亲和组实例数”，则“实例数”必须设置为超节点亲和组实例数的整数倍，否则无法创建训练作业。例如，超节点亲和组实例数为n，则实例数为n或2n。
- 在选择专属资源池时，可以查看超节点规格，包括总节点数、总卡数、可用节点数和可用卡数，从而确定超节点亲和组实例数设置。
- 在选择资源队列时，超节点亲和组实例数不能超过资源队列的单实例节点规模。
