基于VPN和云连接使用VPN hub功能实现云下多个数据中心互通

操作场景

用户在华为云的多个区域购买了VPC,同时用户存在多地数据中心,每个数据中心都通过VPN连接了云上的VPC网络。本任务指导用户通过同区域和跨区域的云连接,将多个数据中心网络连接起来,打通用户本地数据中心网络,使得云上云下各个数据中心的网络可以相互访问。

前提条件

  1. 前置资源
    • 用户在华为云上多个区域内购买了VPC,且某个区域中存在多个VPC。
    • 每个区域都通过VPN和不同的用户数据中心连接。
    • 云上VPC和用户的数据中心的子网不冲突,ECS服务正常。
  2. 连接拓扑

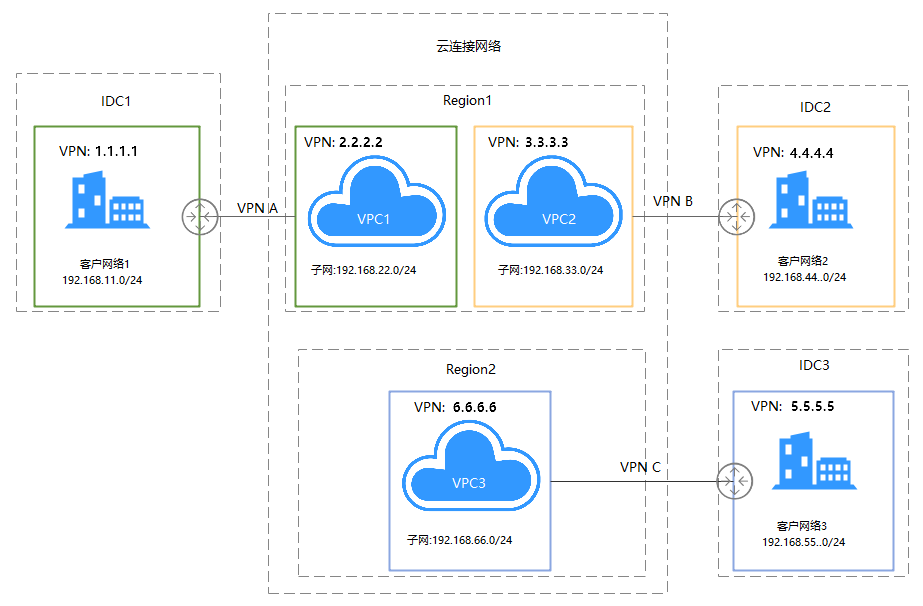

    图1 VPN hub连接拓扑
  3. 配置思路:
    1. 通过云连接将VPC1、VPC2和VPC3进行连接,并配置云连接路由,实际网络配置需要购买带宽包。
    2. 分别创建IDC1-VPC1、IDC2-VPC2、IDC3-VPC3的VPN网络。
    3. 更新每一段VPN的本地子网和远端子网。
  4. 局点配置说明
    表1 配置说明

    节点

    标识

    VPN本端网关

    VPN本地子网

    VPN远端网关

    VPN远端子网

    CC网络实例

    IDC1

    VPN A

    49.4.113.226

    192.168.11.0/24

    122.112.222.135

    192.168.22.0/24

    192.168.33.0/24

    192.168.44.0/24

    192.168.55.0/24

    192.168.66.0/24

    -

    VPC1

    122.112.222.135

    192.168.22.0/24

    192.168.33.0/24

    192.168.44.0/24

    192.168.55.0/24

    192.168.66.0/24

    49.4.113.226

    192.168.11.0/24

    192.168.22.0/24

    192.168.11.0/24

    IDC2

    VPN B

    139.159.222.28

    192.168.44.0/24

    122.112.222.112

    192.168.11.0/24

    192.168.22.0/24

    192.168.33.0/24

    192.168.55.0/24

    192.168.66.0/24

    -

    VPC2

    122.112.222.112

    192.168.11.0/24

    192.168.22.0/24

    192.168.33.0/24

    192.168.55.0/24

    192.168.66.0/24

    139.159.222.28

    192.168.44.0/24

    192.168.33.0/24

    192.168.44.0/24

    IDC3

    VPN C

    139.9.226.244

    192.168.55.0/24

    122.112.222.112

    192.168.11.0/24

    192.168.22.0/24

    192.168.33.0/24

    192.168.44.0/24

    192.168.66.0/24

    -

    VPC3

    117.78.30.55

    192.168.11.0/24

    192.168.22.0/24

    192.168.33.0/24

    192.168.44.0/24

    192.168.66.0/24

    139.9.226.244

    192.168.55.0/24

    192.168.55.0/24

    192.168.66.0/24

    • 云连接网络实例可在任一局点配置,通过查看路由信息验证网络实例配置。
    • 用户侧VPN网关IP与VPC互为镜像,VPN连接创建的资源信息与华为云一致。

配置步骤

  1. 创建云连接

    1. 登录控制台,选择VPC所在的区域,然后在服务列表中选择网络下的“云连接”,根据图2输入相关创建信息后,单击“确定”创建云连接。
      图2 创建云连接
    2. 选择已创建的云连接,单击名称添加网络实例。
      图3 加载网络实例
      在新页签中选择“加载网络实例”,添加云连接所连接的VPC网络,VPC子网可直接进行选择,通过VPN连接的客户网络需要手动添加在自定义网段中,然后单击“确定”。
      图4 加载网络实例

      另一侧VPC2配置信息和VPC1的相同,请不要忘记添加VPN连接的客户网络,如果忘记添加可通过选择云连接中的VPC,然后单击右侧“更新VPC CIDRs”进行添加。

      图5 更新VPC CIDRs

      云连接配置完成后, 网络实例连接示意图如下所示。

      图6 更新VPC CIDRs

      通过查看路由信息验证路由配置

      图7 验证路由配置

  2. 更新VPN网络配置

    修改思路:

    用户侧:本端子网不变,远端子网添加VPC2的子网。

    VPC侧:本端子网添加VPC2的子网,远端子网不变。

    1. 选择华为云端的虚拟专线网络配置,在已创建的VPN连接中修改本端子网配置。
      图8 创建对等连接
    1. 更改本端子网类型为网段,添加云连接所连接的VPC1的网络实例和本端VPC子网,远端网络信息不变

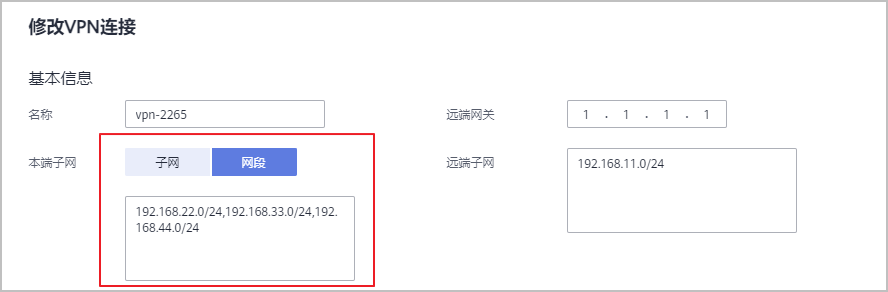

      VPC1的VPN连接信息配置如下图所示。

      图9 修改VPN连接

      VPC2的VPN连接信息配置如下图所示。

      图10 修改VPN连接

配置验证

本环境中在用户数据中心、VPC1、VPC2中分别存在三台ECS,IP地址分别为192.168.1.151、192.168.11.84和192.168.22.170的三台主机,初始情况下ECS1(192.168.1.151)可以和ECS2(192.168.11.84)互联互通(通过VPN访问),ECS3(192.168.22.170)无法和其它主机互通,在建立VPC-peering后,ECS3可以和ECS2互通,但无法和ECS1互通。

经过步骤2的配置调整后,可以实现ECS1、ECS2和ECS3之间互联互通,结果验证如下。

  • IDC1

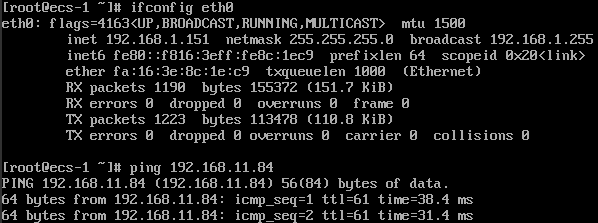

    ECS1访问VPN连接VPC1子网下的ECS2:结果OK。

    ECS1访问VPC2子网下的ECS3:结果OK。

  • IDC2

    ECS1访问VPN连接VPC1子网下的ECS2:结果OK。

    ECS1访问VPC2子网下的ECS3:结果OK。

  • 华为云端VPC1

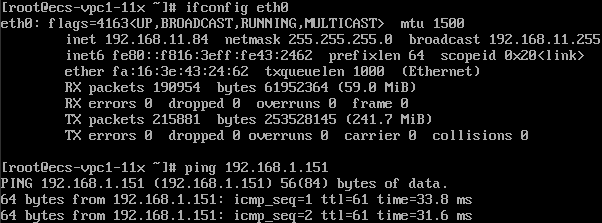

    VPC1子网下的ECS2访问用户数据中心子网下的ECS1:结果OK

    VPC1子网下的ECS2访问VPC2子网下的ECS3:结果OK

  • 华为云端VPC2

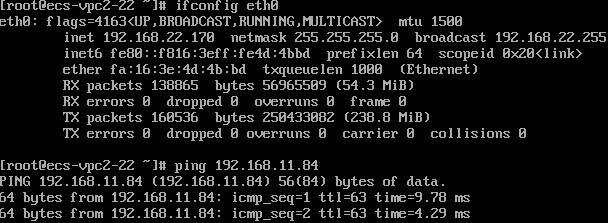

    VPC2子网下的ECS3访问VPC1子网下的ECS2:结果OK。

    VPC2子网下的ECS3访问用户数据中心子网下的ECS1:结果OK。
