VPN与VPC peering配合使用实现云下数据中心与云上同区域VPC互通

操作场景

用户在华为云的同区域中创建了两个VPC,本地数据中心通过VPN连接至其中一个VPC。本任务指导书通过在两个VPC之间建立VPC-peering使得用户本地数据中心的网络和华为云端两个VPC之间的网络数据互联互通。

前提条件

  1. 前置资源
    • 用户已购买了VPN连接,完成了用户端数据中心网络和云端VPC的VPN连接;
    • 用户购买了多个VPC,且每个VPC下的子网不冲突,云端多个VPC下的ECS服务正常;
  2. 连接拓扑
    图1 VPN与VPC peering配合使用
    • 用户数据中心本地子网:192.168.1.0/24,VPN网关IP:117.78.30.194
    • VPC1子网:192.168.11.0/24,VPN网关IP:122.112.222.232
    • VPC2子网:192.168.22.0/24
  3. 配置概述
    表1 局点配置说明

    配置说明

    用户数据中心

    VPC1

    VPC2

    VPN连接子网配置

    本端网关:117.78.30.194

    本地子网:192.168.1.0/24

    远端子网:192.168.11.0/24

    192.168.22.0/24

    远端网关:122.112.222.232

    说明:
    • 网关IP与VPC1互为镜像。
    • VPN资源与VPC1相同。

    本端网关:122.112.222.232

    本端子网:192.168.11.0/24;

    192.168.22.0/24

    远端网关:117.78.30.194

    远端子网:192.168.1.0/24

    -

    VPC对等连接路由配置

    -

    VPC1目的地址:192.168.22.0/24

    VPC2目的地址:

    192.168.1.0/24;192.168.11.0/24

    备注

    • 本实例在创建VPC-peering时指定VPC1为本端,VPC2为远端。
    • 云连接网络实例可在任一局点配置,通过查看路由信息验证网络实例配置。
  4. 配置思路
    • 通过VPC-peering将VPC1和VPC2进行连接。
    • 用户数据中心VPN连接的本地子网不变,远端子网变为192.168.11.0/24和192.168.22.0/24。
    • VPC1的VPN连接的本地子网变更为192.168.11.0/24和192.168.22.0/24,远端子网不变。
    • VPC1的VPC-peering本端路由仅包含目标网段为VPC2子网192.168.22.0/24的路由。
    • VPC1的VPC-peering远端路由包含目标网段为VPC1子网192.168.11.0/24和客户子网192.168.1.0/24。

配置步骤

  1. 创建VPC-peering

    1. 登录控制台,选择VPC所在的区域,然后在服务列表中选择“虚拟私有云VPC”,在页面左侧页签中选择“对等连接”,单击页面右上方“创建对等连接”,在弹出页面中选择本端的VPC和对端VPC信息,单击“确定”进行创建。
      图2 创建对等连接

      本端VPC和对端VPC是在创建VPC对等连接时选择的,请按照VPC子网网段确认是否匹配,VPC-peering创建后无法变更VPC信息,只能修改VPC-peering的名称和VPC对端连接本端路由和远端路由。

      图3 修改VPC信息
    2. VPC-peering创建完成后可查询对等连接的相关信息,同时VPC的对等连接会提示本端连接的VPC网络和对端连接的VPC网络,两端网络互通需要添加路由信息。
      图4 VPC信息

      本实例中选择VPN连接侧的VPC1为本端,VPC2为远端。

  2. 添加VPC-peering路由

    1. 普通的VPC-peering连接只需要添加两侧VPC的子网网络路由,本实例中本端VPC分别通过VPN连接了用户数据中心网络,因此再添加网络路由时需要将客户的网络也进行添加。在对等连接页面单击要编辑的VPC对等连接的名称,进入如下图添加路由页面。
      图5 创建对等连接
    2. 添加本端路由:选择关联路由图示左侧“+”或单击下侧“本端路由”,然后单击“添加本端路由”。

      在弹出页面填写目的地址网络信息,多条路由可逐条添加;对端路由添加方式与添加本端路由相同。

      本端路由:即从本端出发,目标地址为VPC2侧子网的路由,即192.168.22.0/24

      对端路由:即从对端出发,目标地址为VPC1侧子网的路由,即192.168.11.0/24和192.168.1.0/24

      图6 添加本端路由

      VPC1通过VPN连接的用户数据中心网络,对于VPC2来讲,是通过VPC-peering连接的,所以对端路由除去往本端子网的路由外,还需要包含去往用户数据中心子网的路由。

    3. 添加路由的下一跳地址由VPN对端连接自动生成,配置页面无需修改,添加多条路由选择“增加一条路由”进行逐条添加,页面中可以显示对端VPC的子网信息,但不包含对端VPC连接的网络,如添加对端路由时查看本端VPC子网不显示通过VPN连接的用户数据中心网络。
      图7 添加本端路由

  3. 修改VPN配置

    1. VPC1和VPC2通过VPC-peering连接后,用户数据中心网络和VPC1之间的VPN子网也随即发生了变化,从VPN连接的角度看,VPC1的本地子网应该包含自身的子网和通过VPC-peering连接的VPC2的子网,同理,客户端VPN的远端子网也需要做相应的调整。

      客户侧:本端子网不变,远端子网添加VPC2的子网,本实例为192.168.22.0/24。

      VPC1侧:本端子网添加VPC2的子网,本实例为192.168.22.0/24,远端子网不变。

    2. 选择左侧页签中虚拟专用网络下的“VPN连接”,找到VPC1创建的VPN连接,选择“修改”。
      图8 修改VPN连接

    3. 在修改VPN连接页面将本端子网变更为“网段”,并输入VPC1的子网和VPC2的子网,两个网段之间使用英文逗号隔开,远端子网和其它信息保持不变。

      用户侧的VPN配置需要修改远端子网,请将华为云端的VPC1子网、VPC2子网添加至VPN连接的远端子网配置中。

      图9 修改VPN连接

配置验证

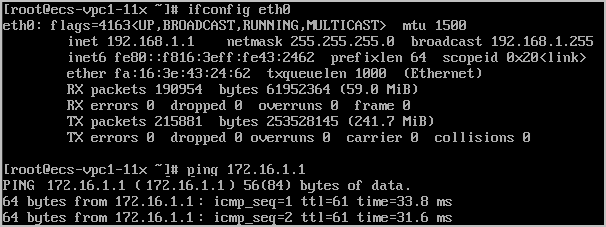

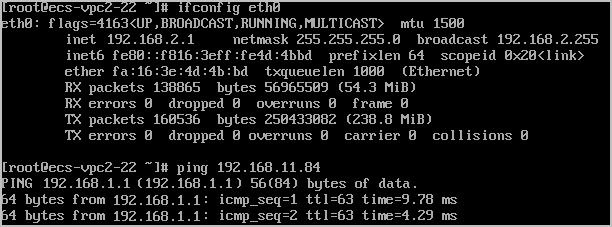

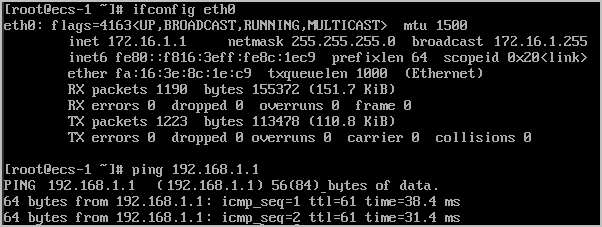

本环境中在用户数据中心、VPC1、VPC2中分别存三台ECS,IP地址分别为192.168.1.151、192.168.11.84和192.168.22.170的三台主机,初始情况下ECS1(192.168.1.151)可以和ECS2(192.168.11.84)互联互通(通过VPN访问),ECS3(192.168.22.170)无法和其它主机互通,在建立VPC-peering后,ECS3可以和ECS2互通,但无法和ECS1互通。

经过步骤3的配置调整后,可以实现ECS1、ECS2和ECS3之间互联互通,结果验证如下。

  • 用户数据中心

    ECS1访问VPN连接VPC1子网下的ECS2:结果OK。

    ECS1访问VPC2子网下的ECS3:结果OK

  • 华为云端VPC1

    VPC1子网下的ECS2访问用户数据中心子网下的ECS1:结果OK。

    VPC1子网下的ECS2访问VPC2子网下的ECS3:结果OK。

  • 华为云端VPC2

    VPC2子网下的ECS3访问VPC1子网下的ECS2:结果OK。

    VPC2子网下的ECS3访问用户数据中心子网下的ECS1:结果OK。
