基于私网NAT网关实现跨VPC访问ELB实例

应用场景

应用服务A和应用服务B分别部署在两个不同的VPC中，如果应用服务A希望访问到部署在应用服务B内的ELB服务，但是由于两个VPC的网络不互通无法完成访问。您可以通过配置私网NAT网关的DNAT规则实现应用服务A跨VPC访问应用服务B，从而实现应用服务A访问到应用服务B中的ELB服务。

方案架构

本文着重介绍使用私网NAT网关实现跨VPC访问ELB的实践案例。

1. 应用服务A与应用服务B分别部署在VPC-A和VPC-B中，应用服务之间互相隔离。
2. 通过私网NAT网关创建DNAT规则，将VPC-A的中转IP映射到VPC-B中的ELB实例，实现VPC-A中的应用服务A跨VPC访问到VPC-B中的ELB实例。
3. 本实践方案无需配置路由。

图1 应用服务A实现跨VPC访问ELB

方案优势

1. 业务A和业务B分别部署在不同的VPC中，实现了网络相互隔离，保证了业务的安全性。
2. 通过DNAT规则，实现了通过映射方式将您VPC-B内的实例对其他VPC A提供服务，VPC-B中的其他业务不会对VPC-A暴露，实现了精细化的网络管理。

约束与限制

针对同一个ELB实例，仅支持在一个VPC内创建一个DNAT规则进行访问，不支持在多个VPC内创建多个中转IP后使用DNA规则进行访问。

资源规划说明

本示例中需要创建虚拟私有云VPC、弹性云服务器ECS、私网NAT网关和弹性负载均衡ELB，资源规划总体说明请参见表1。

准备工作

• 购买两台ECS并配置应用服务，一台ECS-A部署在VPC-A中，一台ECS-B部署在VPC-B中。购买ECS详情请参考快速购买和使用Linux ECS。
• 创建一个HTTP协议的的后端服务器组-B，暂不关联弹性负载均衡，所属虚拟私有云为VPC-B，并将ECS-B添加到该后端服务器组中。创建后端服务器组详情请参考创建后端服务器组。

步骤一：创建负载均衡器

1. 进入购买弹性负载均衡页面。
2. 根据界面提示选择负载均衡器的基础配置，关键配置参数如表2所示。

   表2 负载均衡器的基础配置

   参数	示例	说明
   实例类型	独享型	负载均衡的实例类型，选定后不支持修改。
   区域	华北-北京四	不同区域的资源之间内网不互通
   可用区	可用区1 可用区2	在同一区域下，电力、网络隔离的物理区域，可用区之间内网互通，不同可用区之间物理隔离。
   名称	ELB01	待创建负载均衡器的名称。

3. 选定独享型负载均衡实例的基础配置后，您需选择弹性负载均衡的实例规格，实例规格配置参数如表3所示。

   表3 负载均衡器的规格说明

   参数	示例	说明
   规格	弹性规格 应用型	选择ELB的实例规格。

4. 请根据界面提示选择负载均衡器的网络配置，配置参数如表4所示。

   表4 负载均衡器的网络配置

   参数	示例	说明
   网络类型	IPv4私网	选择ELB实例的网络类型。
   所属VPC	VPC-B	负载均衡器所属虚拟私有云，独享型ELB创建完成后不支持切换，请做好相关网络规划。
   前端子网	subnet-B01	前端子网为独享型负载均衡提供私网IP地址，用于与内网中的资源进行通信。 ELB实例创建完成后，如果需要更换前端子网，可以通过解绑并绑定新的IPv4和IPv6地址实现。解绑IP地址可能会影响业务的正常运行，请谨慎操作。
   IPv4地址	自动分配IP地址	如果网络类型选择了“IPv4私网”，则需要选择IPv4地址的分配方式。
   后端子网	与前端子网保持一致	后端子网为独享型负载均衡提供私网IP地址，用于与后端服务器进行通信和健康检查。

5. 其余参数保持默认，单击“立即购买”，完成ELB实例的创建。

步骤二：添加HTTP监听器并配置后端服务器组

为ELB01添加HTTP监听器，并将准备工作中创建的后端服务器组-B添加到该监听器下，监听器的“访问控制”设置为“允许所有IP访问”，详情请参考添加HTTP监听器。

步骤三：创建中转IP

1. 进入私网NAT网关列表页。
2. 在私网NAT网关页面，单击“中转IP > 创建中转IP”，进入创建中转IP页面。
   图2 创建中转IP

3. 根据界面提示，配置中转IP，配置参数请参见表5。

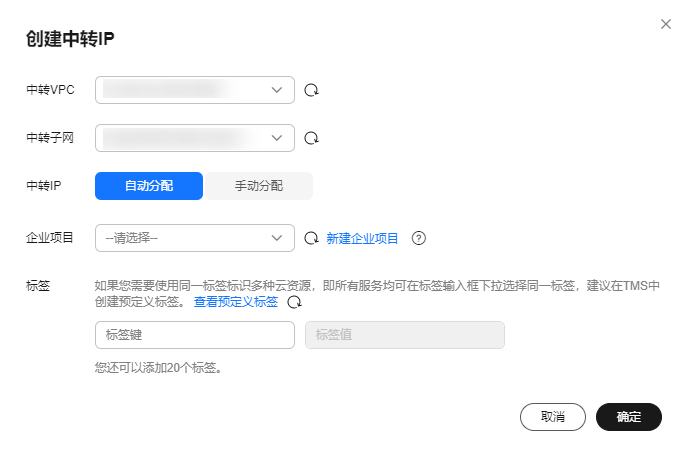

   图3 创建中转IP


   表5 中转IP参数说明

   参数	示例	参数说明
   中转VPC	VPC-A	中转IP所在的VPC。
   中转子网	subnet-A01	中转子网相当于一个中转网络，是中转IP所属的子网。
   中转IP	自动分配	选择中转IP的分配方式。

4. 完成中转IP的创建。

步骤四：创建私网NAT网关

1. 进入购买私网NAT网关页面。
2. 根据界面提示，配置私网NAT网关的基本信息，关键配置参数请参见表6，其余配置保持默认。

   表6 参数说明

   参数	示例	参数说明
   名称	private_nat_gateway	私网NAT网关名称。
   虚拟私有云	VPC-B	私网NAT网关所属的VPC。
   子网	subnet-B01	私网NAT网关所属VPC中的子网。
   规格	小型	私网NAT网关的规格。

3. 单击“立即购买”，完成私网NAT网关的创建。

步骤五：创建DNAT规则

1. 进入私网NAT网关列表页。

2. 在私网NAT网关页面，单击需要添加DNAT规则的私网NAT网关名称。
3. 在私网NAT网关详情页面中，单击“DNAT规则”页签。
4. 在DNAT规则页签中，单击“添加DNAT规则”。
5. 根据界面提示，配置添加DNAT规则参数，详情请参见表7。

   表7 DNAT规则参数说明

   参数	示例	说明
   本端网络
   端口类型	具体端口	具体端口：属于端口映射方式。私网NAT网关会将以指定协议和端口访问该中转IP的请求转发到目标云主机实例的指定端口上。
   支持协议	TCP	协议类型分为TCP和UDP两种类型。
   实例类型	负载均衡器	选择对外部私网提供服务的实例类型，本示例选择步骤一中创建完成的负载均衡器ELB01。
   业务端口	80	实例对外提供服务的协议端口号。
   中转网络
   中转IP	192.168.0.144	通过该中转IP访问用户IDC或其他VPC，本示例选择步骤三中创建的中转IP。
   中转IP端口	80	中转IP对外提供服务的端口号。

6. 配置完成后，单击“确定”，可在DNAT规则列表中查看详情，若“状态”为“运行中”，表示创建成功。

步骤六：验证网络连通性

1. 远程登录ECS-B，启动ELB部署的后端服务。

   弹性云服务器有多种登录方法，具体请参见登录弹性云服务器。

   执行命令参考：

   python3 -m http.server 80

   图4 启动ELB部署的后端服务

2. 远程登录ECS-A。
3. 执行以下命令确认网络连通性：

   curl http://${中转IP地址}

   收到类似如下信息，表示ECS-A可以访问到跨VPC的ELB01。

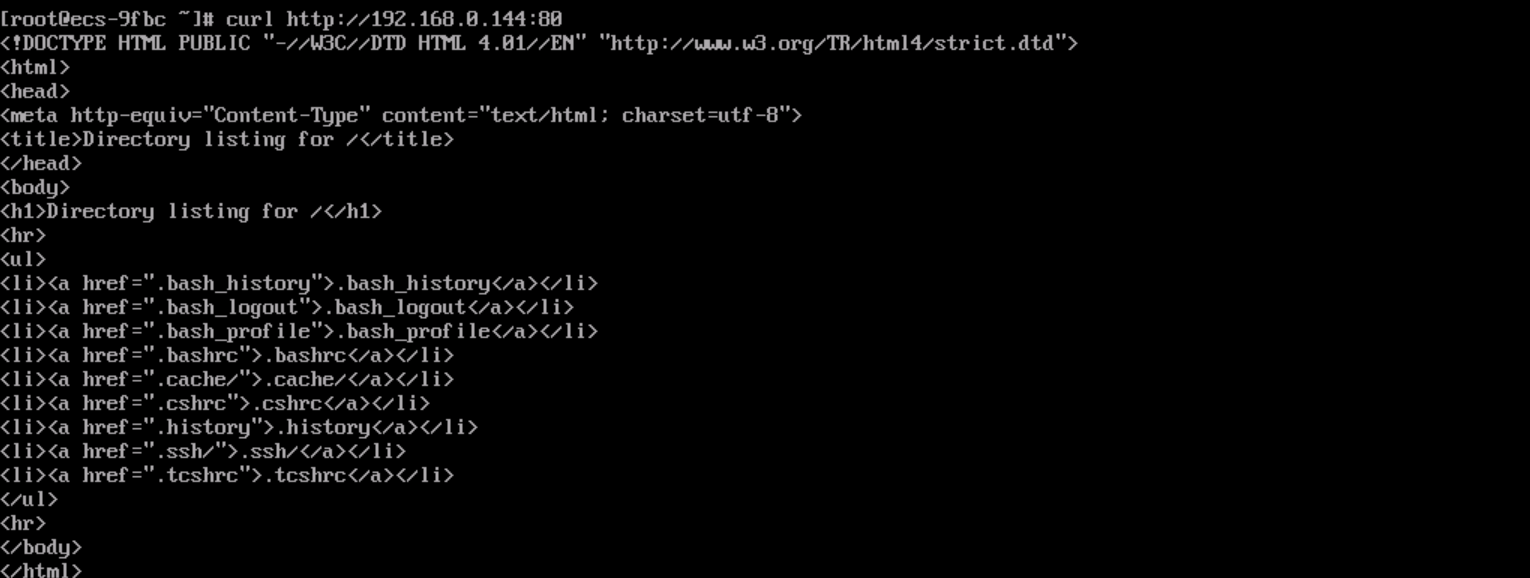

   图5 验证跨VPC访问到ELB实例
