通过FlinkSQL将订单表Kafka数据实时同步到Doris

应用场景

创建MRS FlinkServer作业，将订单表Kafka数据通过FlinkSQL实时同步到Doris。

方案架构

对实时性要求较高的场景，可直接将实时流式数据通过FlinkSQL传入Doris中，在Doris中进行实时查询。

如果数据在加载到Doris之前需要处理，可直接在FlinkSQL中进行数据加工，将加工后的数据实时写入Doris中。

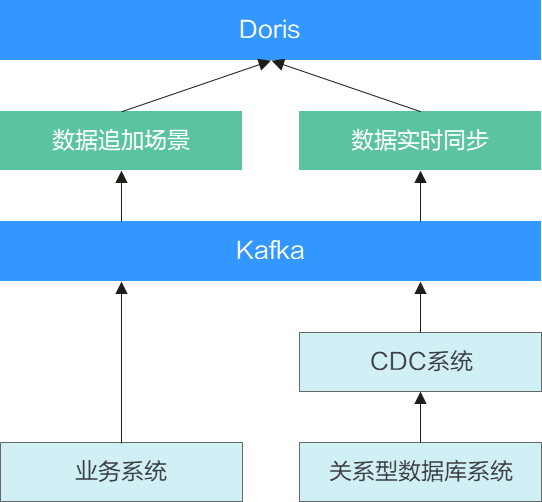

图1 实时数据加载
  • 场景特点：
    • 业务特点为实时流式数据，需要针对实时流式数据进行快速的统计查询。
    • 前端业务库系统实时同步到后端分析系统，在后端分析系统进行实时OLAP分析。
  • 数据加载方式：
    • 前端数据统一接入Kafka中，Kafka作为实时数据加工的唯一数据源。
    • 针对仅追加的数据，按正常的数据插入逻辑，进行数据插入。
    • 针对实时数据同步方式，数据格式指定为Debezium方式，利用Flink的数据同步能力将数据同步到Flink。
  • 注意事项：
    • 实时流式数据写入Doris时，需要使用微批模式，一批数据写入一次，提高写入效率。
    • 使用DataArts Studio DLF进行流任务调度开发时，需要使用2.10.1及以上的版本。

操作流程

步骤1：创建MRS Flink集群并配置

  1. 创建MRS集群。

    详细操作请参考自定义购买MRS集群，例如相关参数如下：

    • 集群名称：自定义，例如“mrs_test”
    • 版本类型：LTS版
    • 集群版本：MRS 3.3.0-LTS
    • 集群组件包含：Kafka、Flink等
    • Kerberos认证：开启

    其他参数根据实际需要进行配置。

  2. 为集群添加拥有OBS权限的委托。

    1. 创建具有访问OBS权限的ECS委托，如果已存在可用的OBS权限委托，则跳过该步骤。

      详细操作请参考配置MRS集群通过IAM委托对接OBS中“创建具有访问OBS权限的ECS委托”部分，例如委托名称为“mrs_ecs_obs”。

    2. 在MRS管理控制台“现有集群”中单击已创建完成的MRS集群名称。

      在集群“概览”页签单击“委托”后的“选择委托”，选择已创建的委托名称（例如“mrs_ecs_obs”），单击“确定”。

  3. 创建具有FlinkServer管理权限的用户。

    1. 登录集群Manager页面，详细操作请参考访问MRS集群Manager。
    2. 选择“系统 > 权限 > 角色 > 添加角色”。

      填写角色名称，如“flinkrole”，在“配置资源权限”的表格中选择“待操作集群的名称 > Flink”，勾选“FlinkServer管理操作权限”，单击“确定”。

    3. 选择“用户 > 添加用户”，填写用户名称，如“flinkuser”，“用户类型”选择“人机”，“密码策略”默认，输入用户密码并确认密码，关联“flinkrole”、“System_administrator”角色，单击“确定”。
    4. 使用新建的flinkuser用户重新登录FusionInsight Manager，修改该用户初始密码。

  4. 集群购买完成后安装集群全量客户端，详细操作请参考安装客户端（3.x版本）。

    例如客户端安装路径为“/opt/client”。

步骤2：创建MRS Doris集群并配置

  1. 创建MRS Doris集群。

    详细操作请参考自定义购买MRS集群，例如相关参数如下：

    • 集群名称：自定义，例如“mrs_doris”
    • 集群版本：MRS 3.3.0-LTS
    • 组件选择：Doris集群。
    • Kerberos认证：开启

    其他参数根据实际需要进行配置。

  2. 为集群添加拥有OBS权限的委托。

    1. 创建具有访问OBS权限的ECS委托，如果已存在可用的OBS权限委托，则跳过该步骤。

      详细操作请参考配置MRS集群通过IAM委托对接OBS中“创建具有访问OBS权限的ECS委托”部分，例如委托名称为“mrs_ecs_obs”。

    2. 在MRS管理控制台“现有集群”中单击已创建完成的MRS集群名称。

      在集群“概览”页签单击“委托”后的“选择委托”，选择已创建的委托名称（例如“mrs_ecs_obs”），单击“确定”。

  3. 创建拥有Doris管理权限的人机用户（例如用户名为dorisuser），并修改初始密码。

    1. 登录Doris集群Manager页面。
    2. 选择“系统 > 权限 > 角色 > 添加角色”，填写角色名称，如“dorisrole”，在“配置资源权限”选择“待操作的集群 > Doris”，勾选“Doris管理员权限”，单击“确定”。
    3. 选择“用户 > 添加用户”，填写用户名称，如“dorisuser”，“用户类型”选择“人机”，“密码策略”默认，输入用户密码并确认密码，关联“dorisrole”角色，单击“确定”。
    4. 使用新建的dorisuser用户重新登录FusionInsight Manager，修改该用户初始密码。

  4. 集群购买完成后安装集群客户端。

    详细操作请参考安装客户端（3.x版本）。

    例如客户端安装路径为“/opt/dorisclient”。

  5. 在Doris集群安装MySQL客户端。

    详细操作请参考使用MySQL客户端连接Doris。

步骤3：准备数据

  1. 创建Doris的Unique表。

    1. 登录Doris集群中已安装好MySQL客户端的节点，执行如下命令进入Doris数据库。
      export LIBMYSQL_ENABLE_CLEARTEXT_PLUGIN=1 //若集群已启用Kerberos认证（安全模式）需执行该命令。
      mysql -u数据库登录用户 -p数据库登录用户密码 -P数据库连接端口 -hDoris FE实例IP地址
      • 数据库连接端口为Doris FE的查询连接端口，可通过登录MRS Doris集群的Manager界面，选择“集群 > 服务 > Doris > 实例”，查看任一FE实例的业务IP地址获取。
      • Doris FE实例IP地址可通过登录MRS Doris集群的Manager界面，选择“集群 > 服务 > Doris > 配置 > 全部配置”，搜索并查看“query_port”参数值获取。
    2. 执行以下命令创建Doris的Unique表。
      create database test;
      use test;
      CREATE TABLE `lineorder_u` (
  `LO_ORDERKEY` bigint NOT NULL COMMENT "订单id",
  `LO_LINENUMBER` int NOT NULL COMMENT "订单码",
  `LO_CUSTKEY` bigint NOT NULL COMMENT "客户id",
  `LO_PARTKEY` bigint NOT NULL COMMENT "商品id",
  `LO_SUPPKEY` bigint NOT NULL COMMENT "供应商id",
  `LO_ORDERDATE` date DEFAULT NULL COMMENT "订单日期",
  `LO_ORDERPRIORITY` varchar(100) DEFAULT NULL COMMENT "订单优先级",
  `LO_SHIPPRIORITY` int DEFAULT NULL COMMENT "物流优先级",
  `LO_QUANTITY` int DEFAULT NULL COMMENT "数量",
  `LO_EXTENDEDPRICE` bigint DEFAULT NULL COMMENT "扩展价格",
  `LO_ORDTOTALPRICE` bigint DEFAULT NULL COMMENT "订单总价",
  `LO_DISCOUNT` int DEFAULT NULL COMMENT "折扣",
  `LO_REVENUE` bigint DEFAULT NULL COMMENT "收入",
  `LO_SUPPLYCOST` int DEFAULT NULL COMMENT "成本",
  `LO_TAX` int DEFAULT NULL COMMENT "税款",
  `LO_COMMITDATE` date DEFAULT NULL COMMENT "承诺日期",
  `LO_SHIPMODE` varchar(100) NOT NULL COMMENT "运输方式"
) UNIQUE KEY (
  `LO_ORDERKEY`,
  `LO_LINENUMBER`,
  `LO_CUSTKEY`,
  `LO_PARTKEY`,
  `LO_SUPPKEY`,
  `LO_ORDERDATE`
) PARTITION BY RANGE(`LO_ORDERDATE`) (
  PARTITION `p1992`
  VALUES
    LESS THAN ("1993-01-01"),
    PARTITION `p1993`
  VALUES
    LESS THAN ("1994-01-01"),
    PARTITION `p1994`
  VALUES
    LESS THAN ("1995-01-01"),
    PARTITION `p1995`
  VALUES
    LESS THAN ("1996-01-01"),
    PARTITION `p1996`
  VALUES
    LESS THAN ("1997-01-01"),
    PARTITION `p1997`
  VALUES
    LESS THAN ("1998-01-01"),
    PARTITION `p1998`
  VALUES
    LESS THAN ("1999-01-01"),
    PARTITION `p1999`
  VALUES
    LESS THAN ("2000-01-01"),
    PARTITION `p2000`
  VALUES
    LESS THAN ("2001-01-01"),
    PARTITION `p2001`
  VALUES
    LESS THAN ("2002-01-01")
) DISTRIBUTED BY HASH(`LO_ORDERDATE`) BUCKETS 1 PROPERTIES (
  "replication_allocation" = "tag.location.default: 3"
);

  2. 创建Kafka多分区的Topic。

    1. 以客户端安装用户，登录MRS Flink集群中安装了客户端的节点。
    2. 执行以下命令登录客户端。
      source /opt/client/bigdata_env
      kinit 业务用户
    3. 执行以下命令创建Kafka多分区的Topic
      cd /opt/client/Kafka/kafka/bin
      sh kafka-topics.sh --create --topic 主题名称 --partitions 主题占用的分区数 --replication-factor 主题的备份个数 --zookeeper ZooKeeper角色实例所在节点IP地址:clientPort/kafka
      • ZooKeeper角色实例所在节点IP地址：登录FusionInsight Manager，选择“集群 > 服务 > ZooKeeper > 实例”，查看并记录ZooKeeper角色实例业务IP地址获取。
      • clientPort：可在ZooKeeper的全部配置参数中搜索“clientPort”查看。

      例如创建3分区的Topic，则执行以下命令：

      sh kafka-topics.sh --create --topic topic_lineorder --partitions 3 --replication-factor 3 --zookeeper 10.10.10.x:2181/kafka

步骤4：创建Flink SQL作业

  1. 使用步骤 3创建的具有FlinkServer管理员权限的用户（例如flinkuser），登录MRS Flink集群Manager页面。
  2. 选择“集群 > 服务 > Flink”，在“Flink WebUI”右侧，单击链接，访问Flink的WebUI。
  3. 选择“作业管理 > 新建作业”，在新建作业页面配置相关信息后，单击“确定”。

    • 类型：Flink SQL
    • 名称：自定义
    • 作业类型：流作业
    • 描述：自定义

  4. 配置Flink SQL作业信息。

    图2 配置Flink SQL作业
    1. 在作业开发界面配置作业信息，例如，配置如下：
      CREATE TABLE IF NOT EXISTS flink_kafka_source (
  `LO_ORDERKEY` BIGINT,
  `LO_LINENUMBER` INT,
  `LO_CUSTKEY` BIGINT,
  `LO_PARTKEY` BIGINT,
  `LO_SUPPKEY` BIGINT,
  `LO_ORDERDATE` DATE,
  `LO_ORDERPRIORITY` STRING,
  `LO_SHIPPRIORITY` INT,
  `LO_QUANTITY` INT,
  `LO_EXTENDEDPRICE` BIGINT,
  `LO_ORDTOTALPRICE` BIGINT,
  `LO_DISCOUNT` INT,
  `LO_REVENUE` BIGINT,
  `LO_SUPPLYCOST` INT,
  `LO_TAX` INT,
  `LO_COMMITDATE` DATE,
  `LO_SHIPMODE` STRING
) WITH (
  'connector' = 'kafka',
  'topic' = 'topic名称',
  'properties.group.id' = 'group1',
  'scan.startup.mode' = 'earliest-offset',
  'properties.bootstrap.servers' = 'Kafka的Broker实例业务IP1:Kafka端口号,Kafka的Broker实例业务IP2:Kafka端口号',
  'format' = 'json',
  'properties.sasl.kerberos.service.name' = 'kafka',
  'properties.security.protocol' = 'SASL_PLAINTEXT',
  'properties.kerberos.domain.name' = 'hadoop.系统域名'
);
CREATE TABLE IF NOT EXISTS flink_doris_sink (
  `LO_ORDERKEY` BIGINT,
  `LO_LINENUMBER` INT,
  `LO_CUSTKEY` BIGINT,
  `LO_PARTKEY` BIGINT,
  `LO_SUPPKEY` BIGINT,
  `LO_ORDERDATE` DATE,
  `LO_ORDERPRIORITY` STRING,
  `LO_SHIPPRIORITY` INT,
  `LO_QUANTITY` INT,
  `LO_EXTENDEDPRICE` BIGINT,
  `LO_ORDTOTALPRICE` BIGINT,
  `LO_DISCOUNT` INT,
  `LO_REVENUE` BIGINT,
  `LO_SUPPLYCOST` INT,
  `LO_TAX` INT,
  `LO_COMMITDATE` DATE,
  `LO_SHIPMODE` STRING
) WITH (
  'connector' = 'doris',
  'fenodes' = 'Doris的FE实例IP地址1:Doris端口号，Doris的FE实例IP地址2:Doris端口号，Doris的FE实例IP地址3:Doris端口号’,
' table.identifier ' = ' database_name.table_name ',
' username ' = ' user ',
' password ' = ' password ',
' sink.label - prefix ' = ' doris_label_xxx ',
' doris.enable.https ' = ' true ',
' doris.ignore.https.ca ' = ' true '
);

insert into
flink_doris_sink
select
*
from
flink_kafka_source;

      Kafka相关配置参数说明：

      • 'topic' = 'topic名称'：已创建kafka多分区的Topic。
      • 'properties.group.id' = 'group1'：Kafka的group
      • Kafka的Broker实例业务IP：登录Manager，选择“集群 > 服务 > Kafka> 实例”，查看Broker实例业务IP。
      • Kafka端口号：登录Manager，选择“集群 > 服务 > Kafka > 配置”，搜索Kafka服务的“sasl.port”参数获取。
      • hadoop.系统域名：登录Manager，选择“系统 > 权限 > 域和互信”，查看“本端域”参数，即为当前系统域名。

      Doris相关配置参数说明：

      • Doris的FE实例IP地址：登录Manager，选择“集群 > 服务 > Doris > 实例”，查询FE实例的业务IP地址获取。
      • Doris端口号：登录Manager，选择“集群 > 服务 > Doris > 配置”，查询Doris服务的“https_port”参数获取。
      • database_name.table_name：数据库名，表名。
      • 'username' = 'user'：为在两集群上分别创建的具有FlinkServer、Doris管理员权限的同名用户。
      • 'password' = 'password'：创建的具有FlinkServer、Doris管理员权限的用户密码。
      • doris_label_xxx：sink.label-prefix的值，必须是唯一的，每次启任务必须保持其值的唯一性。
    2. 在界面左侧配置作业“基础参数”。
      • 并行度：3
      • JobManager内存(MB)：4096
      • 提交队列：自定义，默认default
      • 勾选“taskManager”
        • slot数量：1
        • 内存(MB)：4096
      • 勾选“开启CheckPoint”
        • 时间间隔(ms)：20000（默认最小时间间隔20s）
        • 模式：EXACTLY_ONCE，其他默认参数即可
      • 故障恢复策略：fixed-delay
        • 重试次数：3
        • 失败重试间隔(s)：60
      • 其他配置保持默认即可
    3. 配置作业完成后，可以单击上方“语义校验”对输入内容校验，单击“SQL格式化”对SQL语句进行格式化。确认无问题后，单击“保存”，单击“提交”提交作业。
    4. 在“作业管理”页面单击Flink SQL作业“操作”列的“启动”，运行作业。

步骤5：Kafka数据通过FlinkSQL实时同步到Doris

  1. 以客户端安装用户，登录MRS Flink集群中安装了客户端的节点。
  2. 执行以下命令登录客户端。

    source /opt/client/bigdata_env
    kinit 业务用户

  3. 执行以下命令向Kafka写入数据。

    cd /opt/client/Kafka/kafka/bin
    sh kafka-console-producer.sh --broker-list  Kafka角色实例所在节点的IP地址:Kafka端口号 --topic topic名称  --producer.config /opt/newclient/Kafka/kafka/config/producer.properties
    • Kafka角色实例所在节点的IP地址：登录Manager后，选择“集群 > 服务 > Kafka > 实例”，记录Broker角色实例其中任意一个的IP地址。
    • Kafka端口号：登录Manager后，选择“集群 > 服务 > Kafka > 配置 > 全部配置”，集群已启用Kerberos认证（安全模式）搜索并获取“sasl.port”参数的值，集群未启用Kerberos认证（普通模式）搜索并获取“port”的值。

    例如，写入数据内容如下：

    {"LO_ORDERKEY":"1" ,"LO_LINENUMBER":"1" ,"LO_CUSTKEY":"1" ,"LO_PARTKEY":"1" ,"LO_SUPPKEY":"1" ,"LO_ORDERDATE": "1996-01-02","LO_ORDERPRIORITY":"5-LOW" ,"LO_SHIPPRIORITY":"0" ,"LO_QUANTITY":"17" ,"LO_EXTENDEDPRICE":"6511" ,"LO_ORDTOTALPRICE":"9991" ,"LO_DISCOUNT":"4" ,"LO_REVENUE":"99999" ,"LO_SUPPLYCOST":"95999" ,"LO_TAX":"1001" ,"LO_COMMITDATE":"1996-01-09" ,"LO_SHIPMODE": "AIR"}
{"LO_ORDERKEY":"2" ,"LO_LINENUMBER":"1" ,"LO_CUSTKEY":"1" ,"LO_PARTKEY":"1" ,"LO_SUPPKEY":"1" ,"LO_ORDERDATE": "1996-01-02","LO_ORDERPRIORITY":"5-LOW" ,"LO_SHIPPRIORITY":"0" ,"LO_QUANTITY":"17" ,"LO_EXTENDEDPRICE":"6511" ,"LO_ORDTOTALPRICE":"9991" ,"LO_DISCOUNT":"4" ,"LO_REVENUE":"99999" ,"LO_SUPPLYCOST":"95999" ,"LO_TAX":"1001" ,"LO_COMMITDATE":"1996-01-09" ,"LO_SHIPMODE": "AIR"}
{"LO_ORDERKEY":"3" ,"LO_LINENUMBER":"1" ,"LO_CUSTKEY":"1" ,"LO_PARTKEY":"1" ,"LO_SUPPKEY":"1" ,"LO_ORDERDATE": "1996-01-02","LO_ORDERPRIORITY":"5-LOW" ,"LO_SHIPPRIORITY":"0" ,"LO_QUANTITY":"17" ,"LO_EXTENDEDPRICE":"6511" ,"LO_ORDTOTALPRICE":"9991" ,"LO_DISCOUNT":"4" ,"LO_REVENUE":"99999" ,"LO_SUPPLYCOST":"95999" ,"LO_TAX":"1001" ,"LO_COMMITDATE":"1996-01-09" ,"LO_SHIPMODE": "AIR"}

  4. 登录Doris集群中已安装好MySQL客户端的节点，执行如下命令进入Doris数据库。

    export LIBMYSQL_ENABLE_CLEARTEXT_PLUGIN=1 //若集群已启用Kerberos认证（安全模式）需执行该命令。
    mysql -u数据库登录用户 -p数据库登录用户密码 -P数据库连接端口 -hDoris FE实例IP地址
    • 数据库连接端口为Doris FE的查询连接端口，可通过登录MRS Doris集群的Manager界面，选择“集群 > 服务 > Doris > 实例”，查看任一FE实例的业务IP地址获取。
    • Doris FE实例IP地址可通过登录MRS Doris集群的Manager界面，选择“集群 > 服务 > Doris > 配置 > 全部配置”，搜索并查看“query_port”参数值获取。

  5. 执行以下命令查询新增的数据。

    use 数据库名称;
    select * from lineorder_u;

    例如查看到如下信息，表示查询新增的数据成功。
