通过API方式分块上传文件
操作场景
工业数字模型驱动引擎-数据建模引擎(xDM Foundation,简称xDM-F)可以将待上传的文件分成多个分块分别上传,上传完成后再调用“file_mergeFiles”接口将这些分块合并成一个对象存储至某个数据模型中。
完成文件的分块上传后,可在调用数据实例的创建/更新接口时,将文件与该数据实例进行关联,从而实现对象化管理文件。
本文仅指导您如何通过API方式分块上传文件。关于如何创建/更新数据实例的接口请参见全量数据服务。

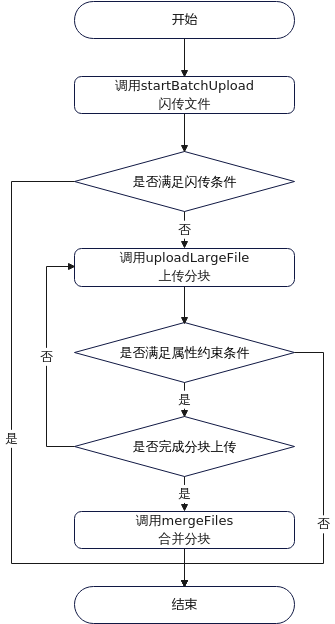

操作流程
- 使用分块上传文件之前,您必须先调用“文件管理”的“file_startBatchUpload”接口校验待上传的文件之前是否上传至某个数据模型中。如果您之前已经上传某个文件,现在需要重新上传,那么该文件具有闪传能力,会自动闪传至数据模型中,无需重新分块上传。如果您没有上传过该文件,调用“file_startBatchUpload”接口时,初始化分块上传,成功执行此请求后将返回“docId”和“fileId”,用于后续的分块请求。
- 初始化分块上传后,调用“文件管理”的“upload_uploadLargeFile”接口根据指定的“docId”、“fileId”、“chunk”等参数值上传分块文件。
- 当使用“upload_uploadLargeFile”完成所有分块上传后,您必须调用“file_mergeFiles”来完成整个文件的分块上传。在使用该接口时,您必须在请求体中给出“docId”、“fileId”和“chunk”等参数值,用来校验每个分块的有效性。当所有的分块验证通过后,系统将把这些分块合并成一个完整的文件。
操作步骤
- 闪传文件。
如果您已上传某个文件,再上传该文件时,您只需执行本步骤即可完成文件上传。
- 接口相关信息
表1 startBatchUpload接口 接口信息
说明
URI格式
POST http://{Endpoint}/rdm_{appID}_app/services/rdm/basic/api/file/startBatchUpload
- Endpoint:必填,String类型,承载REST服务端点的服务器域名或IP地址。
- appID:必填,String类型,应用ID。
- applicationId:必填,String类型,应用ID。
- model_name:必填,String类型,数据模型的英文名称。
- model_number:选填,String类型,数据模型的编码。
- attribute_name:必填,String类型,数据模型的属性英文名称。
- file_name:选填,String类型,待上传文件的名称。本参数与fileName参数必须二选一。不能同时为空,且优先级低于fileName。
- file_size:必填,String类型,待上传文件的大小。
- chunks:必填,String类型,待上传文件的分块数量。您可以根据构建数据模型时创建属性的约束(分块大小)计算待上传文件的分块数量。
- check_code:必填,String类型,文件唯一校验码,即文件的哈希值。
- instance_id:必填,String类型,数据实例的唯一编码。
- username:必填,String类型,用户名称。
- fileId:选填,String类型,文件ID。
- encrypted:选填,Boolean类型,用户名称。
- exaAttr:选填,String类型,是否为扩展属性。
- 0:非扩展属性
- 1:扩展属性
请求参数
响应参数
- 请求示例
新上传一个101MB的文件“testFile.zip”,由于在添加“文件”类型属性时“分块大小”为默认值(5MB),文件需分为21个分块。
POST https://dme.cn-north-4.huaweicloud.com/rdm_fce01234567d41828cf3473b07fa7ae2_app/services/rdm/basic/api/file/startBatchUpload?applicationId=fce01234567d41828cf3473b07fa7ae2&model_name=Craft_File&attribute_name=LargeFiles&file_name=testFile.zip&file_size=103424&chunks=21&check_code=1234567890&instance_id=1&username=XDM_User X-Auth-Token: ABCDEFJ....
- 响应示例
{ "result": "SUCCESS", "data": [ { "isMergedFile": false, "docId": "0000018BB1E33DC685E9C0045DFC7291", "fileId": "564032141298503680" } ], "errors": [] }
- 接口相关信息
- 分块上传。
根据调用startBatchUpload接口设置的分块数量,依次执行uploadLargeFile接口。
- 接口相关信息
表2 uploadLargeFile接口 接口信息
说明
URI格式
POST http://{Endpoint}/rdm_{appID}_app/services/rdm/basic/api/upload/uploadLargeFile
- Endpoint:必填,String类型,承载REST服务端点的服务器域名或IP地址。
- appID:必填,String类型,应用ID。
- applicationId:必填,String类型,应用ID。
- modelNumber:必填,String类型,数据模型的编码。
- modelName:必填,String类型,数据模型的英文名称。
- attributeName:必填,String类型,数据模型的属性英文名称。
- docId:必填,String类型,文档ID,即调用startBatchUpload接口返回的docId。
- fileId:必填,String类型,文件ID,即调用startBatchUpload接口返回的fileId。
- fileName:必填,String类型,待上传文件的名称。
- checkCode:必填,String类型,文件的唯一校验码,即文件的哈希值。
- chunk:必填,Integer类型,待上传的分块位数。例如您上传第5块分块,填写5。
- storageType:选填,Integer类型,文件的存储类型。
- 0:对象存储
- 1:BLOB
- exaAttr:选填,String类型,是否为扩展属性。
- 0:非扩展属性
- 1:扩展属性
- username:选填,String类型,用户名。
请求参数
Header参数
X-Auth-Token:必填,String类型,用户的token。
响应参数
- result:String类型,调用是否成功。
- SUCCESS:成功
- FAIL:失败
- data:List类型,调用的返回结果。
- errors:List类型,异常信息列表。
- 请求示例
根据请求示例的文件分块数量,依次执行如下接口。为篇幅起见,这里以上传第1个分块为例。
POST https://dme.cn-north-4.huaweicloud.com/rdm_fce01234567d41828cf3473b07fa7ae2_app/services/rdm/basic/api/upload/uploadLargeFile?attributeName=LargeFiles&modelName=Craft_File&applicationId=fce01234567d41828cf3473b07fa7ae2&fileId=564032141298503680&fileName=testFile.zip&checkCode=1234567890&chunk=1&docId=0000018BB1E33DC685E9C0045DFC7291&modelNumber=DM00127285 X-Auth-Token: ABCDEFJ.... [MultipartFile Form files]
- 响应示例
{ "result": "SUCCESS", "data": [ "564091302493294592" ], "errors": [] }
- 接口相关信息
- 分块合并。
- 接口相关信息
表3 mergeFiles接口 接口信息
说明
URI格式
POST http://{Endpoint}/rdm_{appID}_app/services/rdm/basic/api/file/mergeFiles
- Endpoint:必填,String类型,承载REST服务端点的服务器域名或IP地址。
- appID:必填,String类型,应用ID。
- applicationId:必填,String类型,应用ID。
- modelName:必填,String类型,
- attributeName:必填,String类型,
- docId:必填,String类型,文档ID,即调用startBatchUpload接口返回的docId。
- fileId:必填,String类型,文件ID,即调用startBatchUpload接口返回的fileId。
- fileName:必填,String类型,待上传文件的名称。
- checkCode:必填,String类型,文件的唯一校验码,即文件的哈希值。
- instanceId:选填,String类型,数据实例的唯一编码。
- exaAttr:选填,String类型,是否为扩展属性。
- 0:非扩展属性
- 1:扩展属性
请求参数
Header参数
X-Auth-Token:必填,String类型,用户的token。
响应参数
- result:String类型,调用是否成功。
- SUCCESS:成功
- FAIL:失败
- data:List类型,调用的返回结果。
- fileSize:文件的大小。
- fileId:文件ID。
- errors:List类型,异常信息列表。
- 请求示例
POST https://dme.cn-north-4.huaweicloud.com/rdm_fce01234567d41828cf3473b07fa7ae2_app/services/rdm/basic/api/file/mergeFiles?applicationId=fce01234567d41828cf3473b07fa7ae2&modelNumber=DM00127285&modelName=Craft_File&attributeName=LargeFiles&fileName=testFile.zip&checkCode=1234567890&docId=0000018BB1E33DC685E9C0045DFC7291&exaAttr=0&fileId=564032141298503680 X-Auth-Token: ABCDEFJ....
- 响应示例
{ "result": "SUCCESS", "data": [ { "fileSize": "103424", "fileId": "564032141298503680" } ], "errors": [] }
- 接口相关信息
父主题: 使用文件服务功能
