某电子企业通过iDEE与PLM对接提升研发效率

应用场景

在传统的PLM系统中，工程师需频繁从PLM系统检索模型，将可能用到的模型下载至本地，再启动与模型格式匹配的CAD软件完成模型确认，之后才能开展模型设计工作。在此过程中，反复的I/O过程不仅耗时且效率低下，而且需要多种CAD软件以支持不同模型格式，导致了高昂的软件成本。

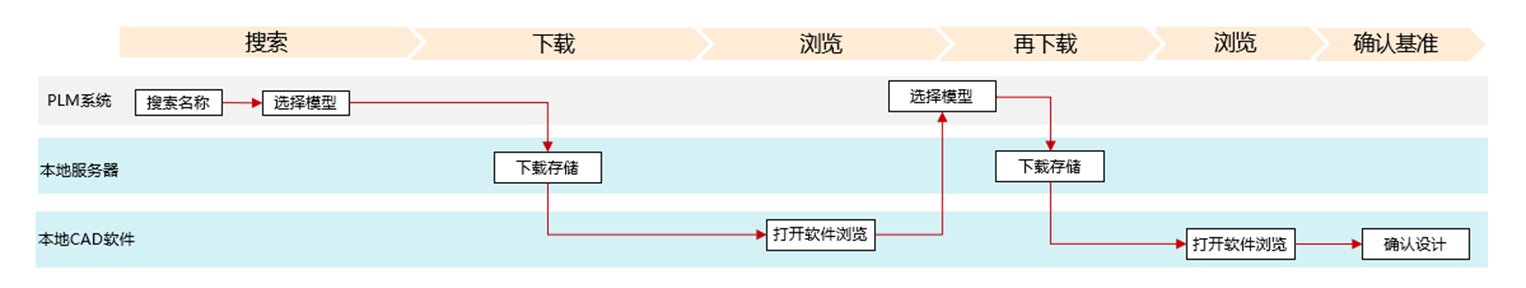

图1 传统PLM系统中工程师的典型设计流程

本方案主要介绍如何通过iDEE与PLM相结合，展示如何实现模型的在线浏览，从而降低企业的工具软件支出成本，提升了研发效率。该方案具有以下优势：

• 提高工作效率：减少I/O操作，加快设计流程，提高工程师的工作效率。
• 降低软件成本：减少对多种CAD软件的依赖，降低软件采购和维护成本。
• 提升用户体验：提供统一的在线模型浏览工具，改善工程师的工作体验。

方案概述

本方案以某电子企业通过iDEE与PLM相结合为例，如图2所示，典型的工程师设计流程已显著简化。

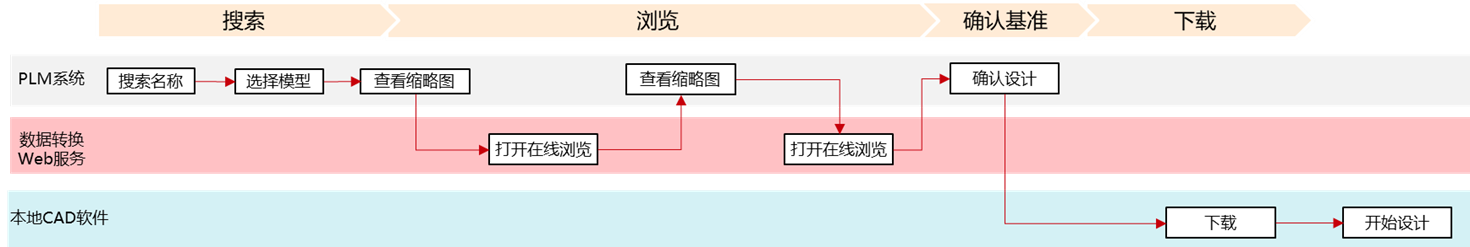

图2 对接iDEE后典型的工程师设计流程

• 客户工程师只需通过iDEE即可在线查看不同CAD格式的模型，无需重复下载，设计效率预计提升200%。
• 借助iDEE的数据转换能力，减少了CAD许可采购数量，每年节省成本数百万。

实施步骤

1. 准备工作。
   1. 订阅开通服务：参考授权用户并购买iDEE订阅开通工业数据转换引擎云服务（Industrial Data Exchange Engine Service，iDEE）。
   2. 授予IAM用户工程师角色。

      具体操作请参见为IAM用户添加iDEE角色权限。

2. 人工数据转换与在线可视化。
   1. 新建模型，将模型文件上传至工作台。

      具体操作请参见通过iDEE业务面新建模型。

   2. 对模型进行在线可视化，可以查看模型结构树、属性、PMI、图层等信息，也可通过旋转、平移、缩放、爆炸图、切面图等操作，详细查看模型几何拓扑。

      具体操作请参见使用iDEE对模型进行在线可视化。

3. 为PLM系统对接数据转换能力。
   1. API开发准备：准备认证鉴权凭证并构造请求。

      具体操作请参见如何调用API。

   2. 新建模型：响应体中“data -> id”即为模型ID。

      具体操作请参见创建模型。

   3. 根据模型ID查询模型文件ID：响应体中“data -> id”即为模型文件ID。

      具体操作请参见根据ID查询模型文件信息。

   4. 根据模型文件ID查询文件上传ID：响应体中“upload_id”即为文件上传ID。

      具体操作请参见获取模型文件的上传ID。

   5. 使用文件上传ID执行文件上传操作。

      具体操作请参见上传文件。

   6. 根据模型ID查询模型状态：每10S查询一次，直到模型状态为“PROCESS_SUCCEEDED”。

      具体操作请参见根据ID查询模型。

   7. 预处理结束后，原始CAD模型会转换为iDEE内部数据格式，后续即可进行格式转换或者可视化操作。

4. 在PLM系统实现iDEE可视化页面嵌入。

   通过3中预处理成功的模型ID，跳转至iDEE可视化界面，即可在PLM系统中实现模型的在线可视化。
