使用DWS行列共存表

场景介绍

在实际业务场景中，一张表往往既需要支持高并发的点查与更新（如订单、账单、日志等），也需要支持高效的批量查询与聚合分析（如统计报表、趋势分析）。传统的行存与列存各有所长：

• 行存（Row Store）：适合点查、写入频繁的实时场景，如根据订单号查询订单详情。
• 列存（Column Store）：适合大批量分析型查询，如统计一段时间内的总交易额。

DWS提供的行列共存表（也称行列混存表），是一种创新的混合存储模式：在一张表中同时存储行格式数据和列格式数据，两种格式各自独立维护、同步更新，由查询优化器根据实际查询路径选择最优访问方式。

其核心优势在于：

• 无需拆表或复制数据：一张表即同时支持明细查询与批量分析。
• 由系统自动选择最优路径：查询点查字段时走行存，查询聚合字段时走列存，无需额外开发处理。
• 性能最优兼顾：在不牺牲OLTP性能的同时，兼具OLAP查询效率。
• 兼容原有行表设计：无需调整应用结构，快速享受列存优化/行存优化带来的性能收益。
• 统一管理、降低运维成本：一张物理表即覆盖两种场景，简化数据同步、备份与权限控制。

本最佳实践文档将介绍如何设计使用行列共存表结构，结合典型场景和性能对比，帮助您在业务系统中实现更高效的数据处理能力。

实时场景下表类型对比（行存表 / 列存表 / 行列共存表）

约束限制

• 仅9.1.1.100及以上版本支持。
• 需使用HStore表，即enable_hstore_opt参数设置为开。
• 不支持物化视图。
• 小批量的实时copy入库，相比HStore表，存在10%的性能劣化。
• 行列混存表只能和行列混存表进行exchange，扩容重分布后，禁止使用exchange。
• 行列混存表执行 DROP COLUMN后，被删除列仍会占用系统列号资源，因此表的可用列数上限仍受1600列限制。

使用建议

• 仅OLTP场景（例如高频点查、写入）：若对空间使用敏感，推荐使用行列共存表，兼顾空间与点查性能的折中方案，若空间不敏感，追求极致效果的场景推荐行存表。
• 仅OLAP场景（例如统计分析、报表）：推荐使用HStore的列存表。
• 明细与统计查询并存，且字段冷热难以区分：推荐使用行列共存表模式，各个场景性能最优；
• 实时入库上，推荐使用PBE AddBatch方式入库。
• 建议不要轻易修改列定义，若触发数据重写，行列共存表会重写行存部分整个数据，性能开销较大。

语法参考

以下是创建行列共存表语法，更多请参见CREATE TABLE语法章节（仅9.1.1.100及以上版本支持）。

1
2
3
4
5
6
7
8

CREATE TABLE <表名> (
    <列定义>
)
WITH (
    orientation = column,          -- 基于列式的存储架构
    enable_hstore_opt = on,        -- 开启 hstore_opt 能力
    storage_mode = 'mix'           -- 指定建立行列共存表
);

示例：

-- 行列共存模式：同时存储行格式与列格式数据，适用于明细+分析混合业务
CREATE TABLE tbl_mix (
    a INT,
    b TEXT
)
WITH (
    orientation = column,
    enable_hstore_opt = on,
    storage_mode = 'mix'
);

使用行列混存表示例

1. 建立一个简单的数据表。

   1 2 3

   DROP TABLE IF EXISTS data; CREATE TABLE data(a INT, b BIGINT, c VARCHAR(10), d VARCHAR(10)); INSERT INTO data values(generate_series(1,100),1,'asdfasdf','gergqer');

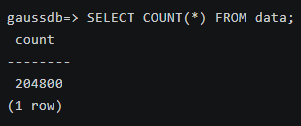

2. 扩充表数据至20W。

   1 2 3 4 5 6 7 8 9 10 11 12

   INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; INSERT INTO data SELECT * FROM data; SELECT COUNT(*) FROM data;



3. 构造一个简单的行列共存表。

   1 2 3 4 5 6 7 8 9 10 11 12

   DROP TABLE IF EXISTS rowmode_test1; CREATE TABLE rowmode_test1 ( a INT, b BIGINT, c VARCHAR(10), d VARCHAR(10) ) WITH ( orientation = column, enable_hstore_opt = on, storage_mode = 'mix' );

4. 将数据导入行列共存表。

   1	INSERT INTO rowmode_test1 SELECT * FROM data;

5. 建立视图查询cudesc的辅助表，通过自定义函数实现。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

   DROP FUNCTION IF EXISTS get_cudesc_data_info; CREATE FUNCTION get_cudesc_data_info(target_table_name text) RETURNS TABLE ( col_id int, cu_id oid, min text, max text, row_count int, cu_mode int, size bigint, cu_pointer text, magic int, extra text, src_info text, xid xid, dr_bucket_id int, dict_key bytea, cu_data bytea, cu_data_size_kb numeric ) AS $$ DECLARE cudesc_relid oid; cudesc_relname text; query text; BEGIN SELECT relcudescrelid INTO cudesc_relid FROM pg_class WHERE relname = target_table_name; SELECT relname INTO cudesc_relname FROM pg_class WHERE oid = cudesc_relid; IF cudesc_relname IS NULL THEN RAISE NOTICE 'CU descriptor table not found for %.', target_table_name; RETURN; END IF; query := FORMAT('SELECT *, octet_length(cu_data)::numeric/1024 AS cu_data_size_kb FROM cstore.%I', cudesc_relname); RETURN QUERY EXECUTE query USING target_table_name; END; $$ LANGUAGE plpgsql;

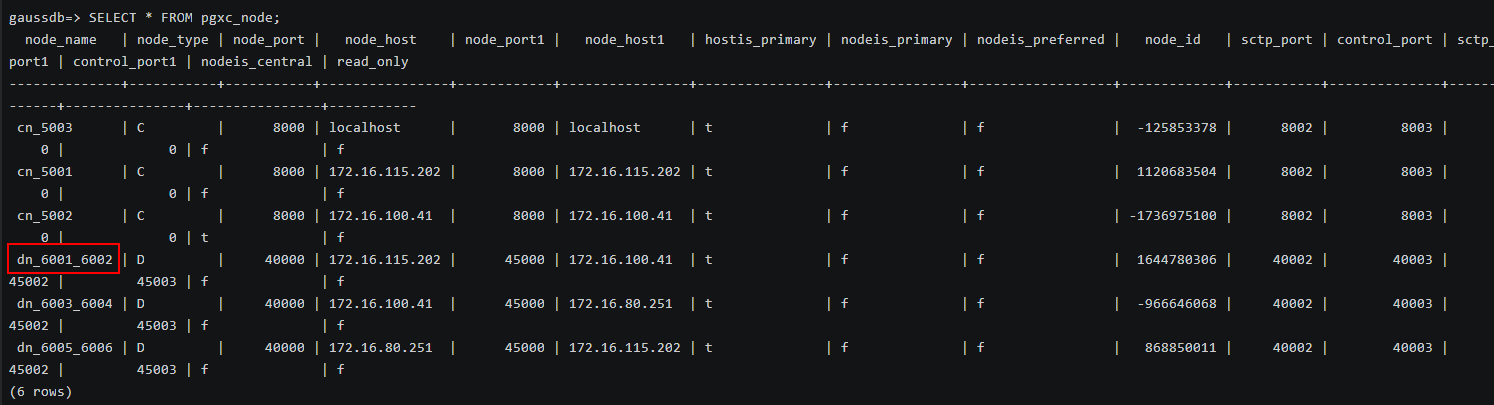

6. 查询DN节点名称。

   1	SELECT * FROM pgxc_node;



   查看返回信息，记录DN1对应的node_name，例如dn_6001_6002。

7. 直连DN1查询记录。其中datanode1替换成6查到的结果，例如dn_6001_6002。

   1 2 3 4 5 6 7

   EXECUTE DIRECT ON(datanode1) $$ SELECT col_id, cu_id, row_count, size, cu_pointer FROM ( SELECT col_id, cu_id, row_count, size, cu_pointer FROM get_cudesc_data_info('rowmode_test1') where col_id = -16 and cu_id = 1002 ) $$;

   结果示例如下：



上述结果示例是行存部分，在列存辅助表中记录的示例数据，系统会在列存的辅助表中为每组 RowGroup 插入一条特殊标识记录，其字段含义如下：

• col_id：固定为 -16，用于标识该记录对应的是RowGroup元信息，而非普通列数据。
• cu_id：与列存的 CU 编号规则一致，表示该组RowGroup归属于的 CU ID。
• row_count：表示当前 CU Group 中总共包含的行数，如示例中为 60000 行。
• size：记录这些行经过压缩后的实际磁盘占用空间（单位为字节）。
• cu_pointer：该字段存储了 RowGroup 的结构信息，由四个由 | 分隔的字段组成：
  1. 版本号：当前为1，表示该 RowGroup 使用的元数据版本。
  2. 单组行数：每个RowGroup中包含的最大行数（如 2000）。
  3. 组数：表示该CU中包含的 RowGroup 数量（如 30）。
  4. 起始偏移：该组 RowGroup 在物理存储文件中的起始偏移地址（如 0）。

总体而言，自研行存部分通过与 CU 架构的深度绑定，充分继承了列存引擎在执行优化和压缩管理方面的优势，在维持优异点查性能的同时，显著降低了空间占用，为混合型负载提供了高性价比的解决方案。

行列共存表相关GUC参数
