通过DNS解析器实现跨区域访问特定域名

应用场景

企业在多个区域部署了虚拟私有云和云服务器，通过云连接服务实现跨区域VPC互通，为了满足业务需求，需要灵活控制不同域名的流量路径，实现精细化管理。

例如，中国大陆某区域VPC中的ECS请求访问海外某些特定互联网域名（如www.example.com）时，需要通过海外区域的公网出口进行解析，并且对该域名的业务访问也通过海外区域出口，而其他互联网域名请求仍然通过VPC所在区域的公网出口。

方案概述

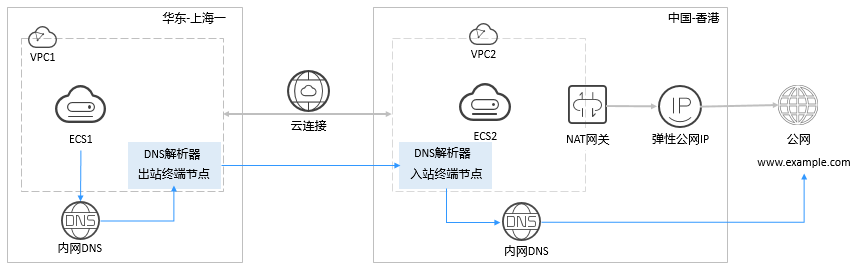

通过华为云DNS解析器的出站终端节点和入站终端节点功能，结合云连接服务，实现跨区域访问特定域名。

资源成本和规划

本节介绍最佳实践中资源规划情况，包含以下内容：

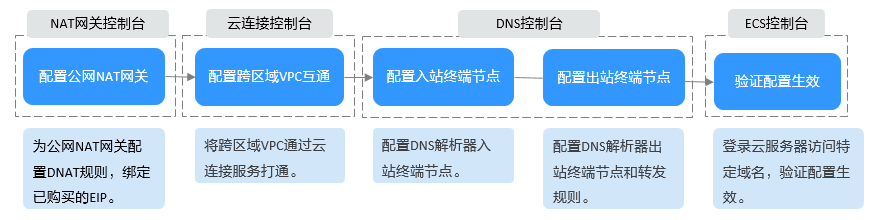

基于DNS解析器实现跨区域访问特定域名总流程

实施步骤

1. 配置公网NAT网关。

   为公网NAT网关添加DNAT规则，关联已购买的EIP，详细请参见添加DNAT规则。

2. 配置跨区域VPC互通。

   创建云连接，加载网络实例VPC1和VPC2，实现跨区域VPC互通，详细请参见通过云连接实例实现同账号下跨区域的VPC互通。

3. 配置DNS解析器入站终端节点。
   1. 进入解析器列表页面。
   2. 单击管理控制台左上角的，选择区域和项目。

      此处选择“中国-香港”区域。

   3. 在页面右上角，单击“创建终端节点”。
   4. 根据界面提示配置相关参数，详细内容请参见表2。

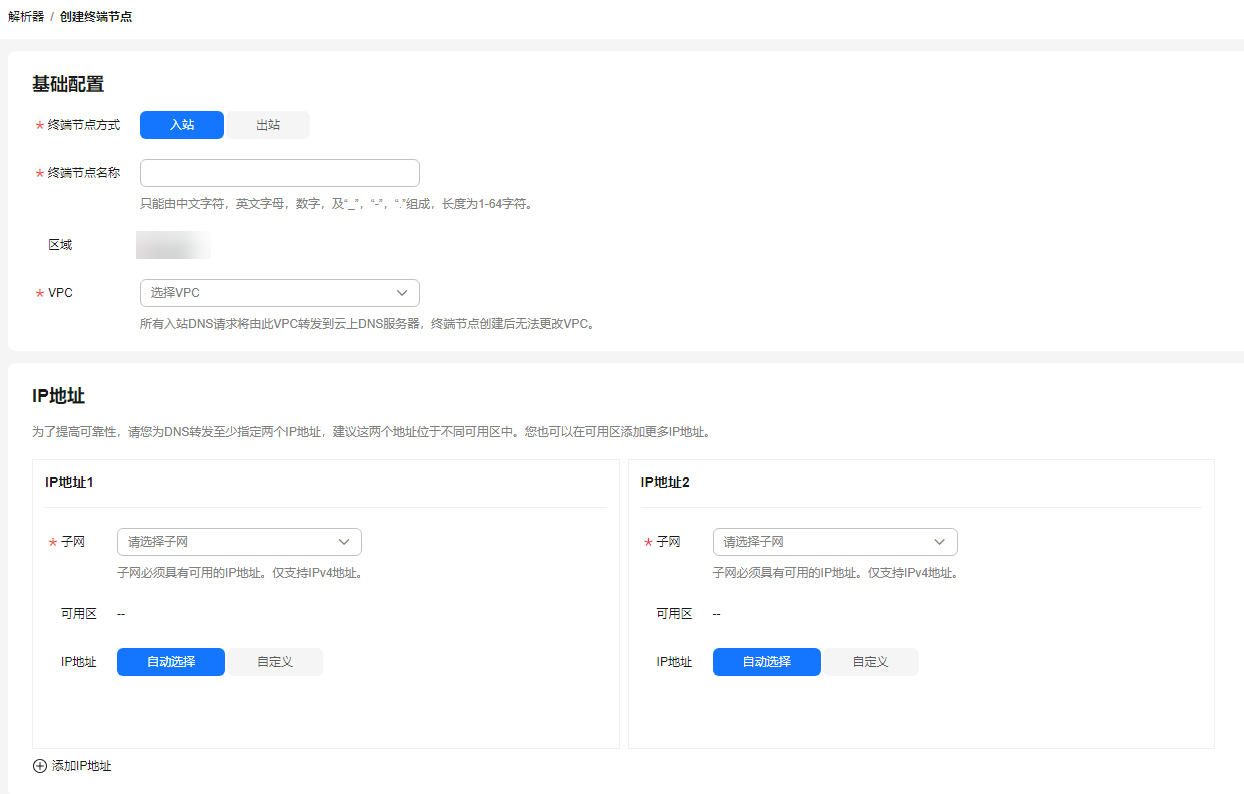

      图1 创建入站终端节点


      表2 创建入站终端节点参数说明

      参数	说明
      终端节点方式	支持选择入站、出站。 此处请选择“入站”。
      终端节点名称	终端节点的名称。 只能由中文字符，英文字母，数字，及“_”，“-”，“.”组成。 长度为1-64字符。
      区域	入站终端节点所属区域。 此处请选择“中国-香港”。
      VPC	所有入站DNS请求将由此VPC转发到云上DNS服务器。 此处请选择VPC2。 注意： 终端节点创建后无法更改VPC。
      子网	子网必须具有可用的IP地址。目前仅支持IPv4地址。
      IP地址	支持“自动选择”或“自定义”。 此处请选择自定义，并输入以下IP地址： 172.16.5.5 172.16.6.6

   5. 单击“立即创建”
4. 配置DNS解析器出站终端节点和转发规则。
   1. 创建出站终端节点
      1. 进入解析器列表页面。
      2. 单击管理控制台左上角的，选择区域和项目。

         此处选择“华东-上海一”华区域。

      3. 在页面右上角，单击“创建终端节点”。
      4. 根据界面提示配置相关参数，详细内容请参见表3。

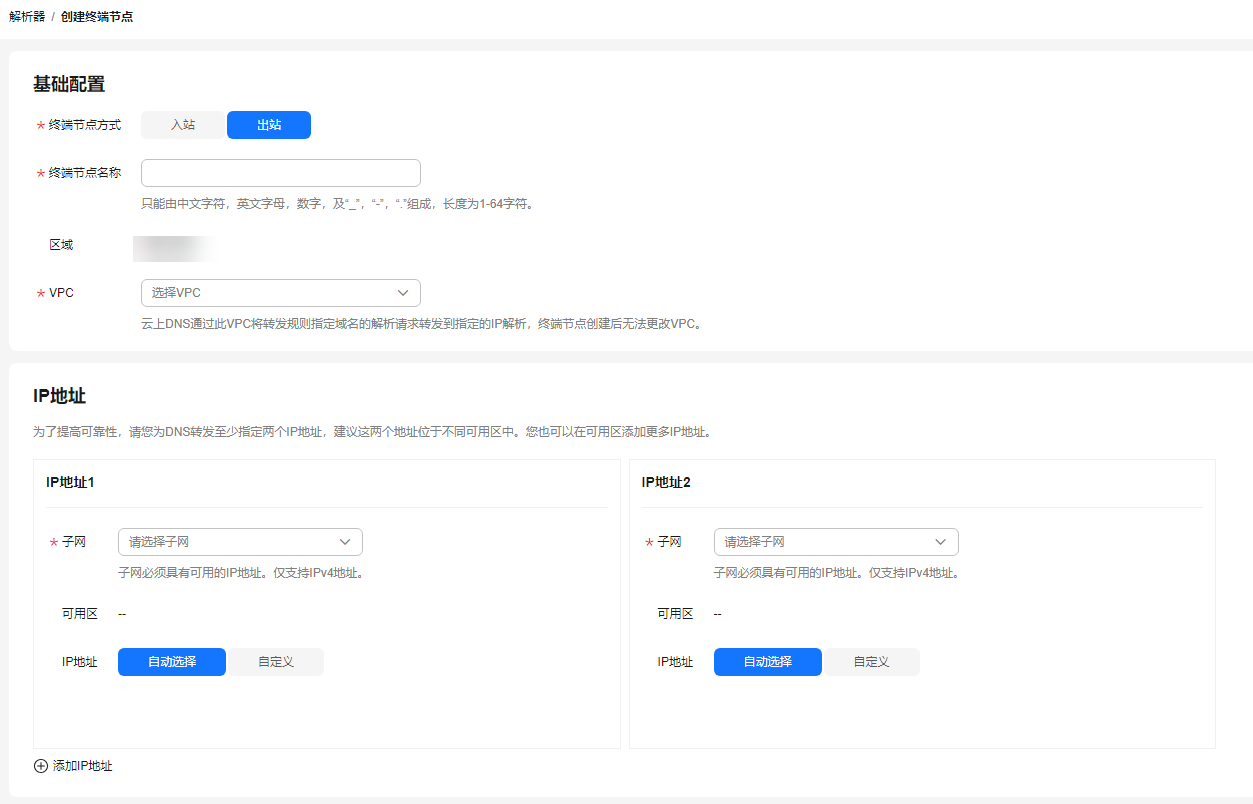

         图2 创建出站终端节点


         表3 创建出站终端节点参数说明

         参数	说明
         终端节点方式	支持选择入站、出站。 此处请选择“出站”。
         终端节点名称	终端节点的名称。 只能由中文字符，英文字母，数字，及“_”，“-”，“.”组成。 长度为1-64字符。
         区域	出站终端节点所属区域。 此处请选择“华东-上海一”。
         VPC	云上DNS通过此VPC将转发规则指定域名的解析请求转发到指定的IP解析。 此处请选择VPC1。 注意： 终端节点创建后无法更改VPC。
         子网	子网必须具有可用的IP地址。目前仅支持IPv4地址。
         IP地址	支持“自动选择”或“自定义”。 此处请选择自定义，并输入以下IP地址： 192.168.2.2 192.168.3.3

      5. 单击“立即创建”
   2. 创建转发规则并设置生效范围
      1. 在解析器列表页，单击进入“规则”页签。
      2. 在规则列表上方，单击“添加规则”。
      3. 根据界面提示配置相关参数，详细内容请参见表4。

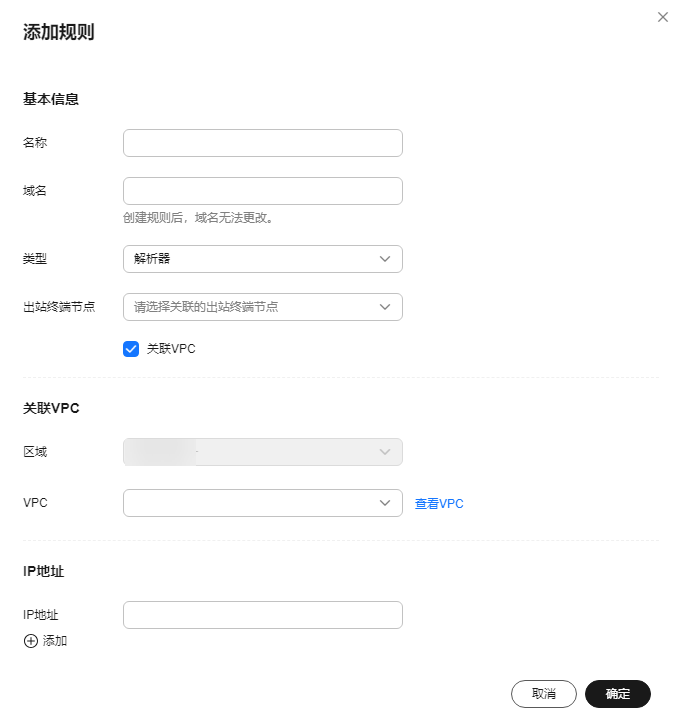

         图3 添加规则


         表4 添加规则参数说明

         参数	说明
         名称	出站终端节点的转发规则名称。
         域名	终端节点规则对应的域名。
         类型	默认选择“解析器”。
         出站终端节点	选择需要关联的出站终端节点。 此处请选择步骤4.a创建的出站终端节点。
         关联VPC	支持打开或关闭。 开关打开后，需要配置VPC相关信息。 此处请选择打开。
         区域	VPC所属区域。 打开“关联VPC”开关后，显示该参数。 此处请选择华东-上海一。
         VPC	勾选转发规则需要关联的VPC，支持多选。 打开“关联VPC”开关后，显示该参数。 此处请选择VPC1。
         IP地址	云下数据中心DNS的IP地址。 支持添加多个IP地址。 此处请填写中国-香港区域VPC2内的入站终端节点IP地址： 172.16.5.5 172.16.6.6



         转发规则创建后，不支持修改域名、类型、出站终端节点信息。

      4. 单击“确定”。

配置验证

1. 验证跨区域访问特定域名之前，需要确保公网NAT网关配置生效，同时跨区域VPC已通过云连接打通。

   具体验证方式请参考：

   • 验证公网NAT网关生效：登录云服务器ECS2，通过ping命令访问外部域名。

     示例：ping www.huawei.com

   • 验证跨区域VPC连通性：登录云服务器ECS1，通过ping命令访问ECS2。

     示例：ping 172.16.100.10

2. 确保公网NAT网关配置已生效，且跨区域VPC已打通，参考以下方式验证跨区域访问特定域名：

   登录云服务器ECS1，执行命令：ping 域名

   示例：ping www.example.com

   返回结果显示域名www.example.com对应的IP地址，则表示配置验证成功。
