预置流水线简介

样例项目中预置了如表1所示的5个流水线任务，可根据需要查看并使用。

表1 预置流水线任务

预置流水线任务	任务说明
phoenix-workflow	基本的流水线任务。
phoenix-workflow-test	测试环境对应的流水线任务。
phoenix-workflow-work	Worker功能对应的流水线任务。
phoenix-workflow-result	Result功能对应的流水线任务。
phoenix-workflow-vote	Vote功能对应的流水线任务。

关于Vote、Result、Worker的说明，请参见HE2E DevOps实践介绍。

配置并执行流水线

为了更好地介绍流水线服务的操作流程，本章节将创建全新的流水线。

流水线通常由多个阶段构成，例如代码检查阶段、构建阶段等。每个阶段中可以添加多个子任务，并可以配置阶段下子任务是串行还是并行执行。

1. 创建流水线。
   1. 进入“凤凰商城”项目，单击页面上方导航“构建&发布 > 流水线”。
   2. 单击“新建流水线”，参照表2配置流水线。

      表2 流水线配置

      配置项	配置建议
      基本信息	输入流水线名称“phoenix-sample-pipeline”。
      选择代码源	依次选择代码源“CodeHub”、仓库“phoenix-sample”、默认分支“master”。
      选择模板	选择“不使用模板，直接创建”。

   3. 分别单击构建阶段前后的，添加两个流水线阶段，如图1所示。
      图1 添加流水线阶段

   4. 单击“阶段_1”中的图标，在右侧滑出框中输入名称“代码检查”，单击“保存”，如图2所示。

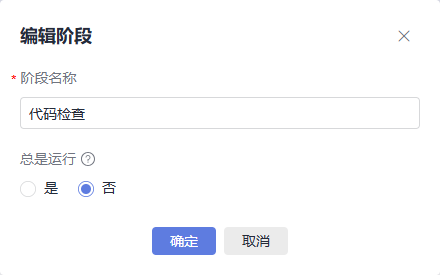

      图2 编辑流水线阶段名称

   5. 按照同样的方式，将“阶段_2”命名为“部署”。
   6. 在代码检查阶段中添加代码检查任务。
      1. 单击阶段“代码检查”中“添加任务”，如图3所示。
         图3 添加任务

      2. 在右侧滑出框中，类型选择“代码检查”，并在页面下方勾选代码检查任务“phoenix-codecheck-worker”，单击“保存”，如图4所示。
         图4 选择代码检查任务

   7. 按照同样的方式，添加在构建阶段添加子任务“phoenix-sample-ci”，在部署阶段添加子任务“phoenix-sample-standalone”。
   8. 单击“保存”，完成流水线的创建，页面自动跳转至任务详情页。

2. 执行流水线。

   单击“全新执行”，启动流水线（若有弹框没，请根据实际情况填写配置项，并直接单击“执行”）。

   流水线执行耗时约5~8分钟，当出现如图5所示的页面时，表示任务执行成功。

   若任务执行失败，请于执行失败处检查失败原因（如：部署阶段执行失败，则进入部署任务查看部署日志，结合附录排查失败原因），或参照流水线服务常见问题排查。

   图5 流水线执行成功


配置质量门禁

为了控制代码的质量，代码必须经过扫描，并且错误数量控制在合理范围内，才允许发布。通过添加质量门禁可以有效的自动化控制流程。

通过步骤五：检查项目代码可知，代码检查问题数有11个。若在流水线中添加代码检查门禁，并将门禁阈值设置为小于11，则流水线将会执行失败。

1. 在流水线任务“phoenix-sample-pipeline”详情页，单击页面右上角“编辑”。
2. 在阶段“代码检查”，单击“质量门禁”处的图标。
3. 添加质量门禁，如图6所示。
   1. 在页面右侧滑框中，单击“点击创建”。
   2. 在弹框中输入名称“代码检查门禁”。
   3. 打开“CodeCheck问题数”开关。
   4. 输入门禁阈值“5”，单击“保存”。
   图6 新建门禁


4. 在“门禁”下拉列表中选择在上一步中创建的“代码检查门禁”，单击“保存”。
5. 保存流水线，并启动流水线任务。

   由于代码检查问题数为11，大于门禁阈值，因此待任务执行结束可观察到，流水线任务执行失败，如图7所示。

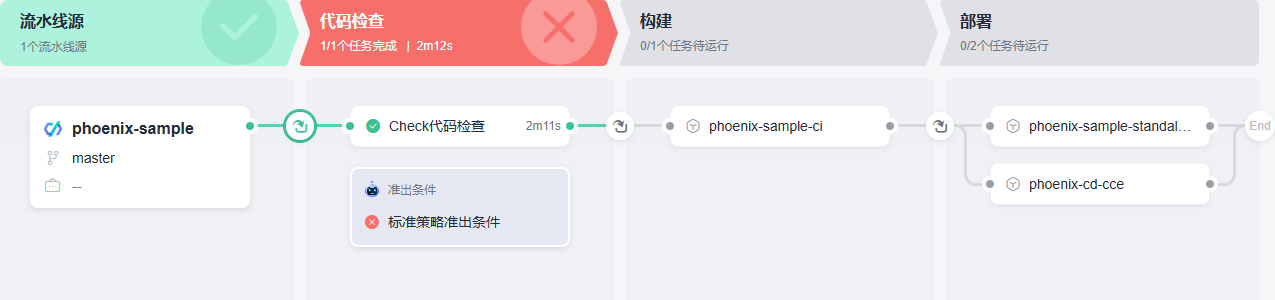

   图7 流水线执行失败


配置代码变更自动触发流水线

通过以下配置，可实现代码变更自动触发流水线执行，从而实现项目的持续交付。

1. 在流水线任务“phoenix-sample-pipeline”详情页，单击页面右上角“编辑”。
2. 单击“代码源”阶段中的“Codehub”。
3. 在页面右侧滑框中单击“更多设置”，在“触发分支”下拉列表中勾选分支“master”，单击“保存”，如图8所示。

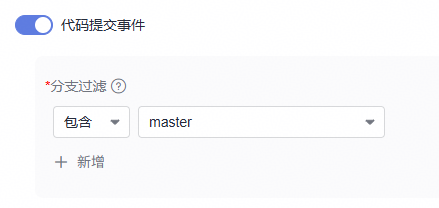

   图8 触发器


4. 验证配置结果：修改项目代码并推送至master（代码开发方式请参考步骤四：开发项目代码，本节不再赘述），即可查看流水线是否自动执行。
