实时报警平台搭建

更新时间:2024-08-08 GMT+08:00
分享

在本实践用户可以了解到如何搭建一个简单的实时报警平台,该平台将应用多个云服务,结合数据开发模块的作业编辑和作业调度功能来实现。

假设客户有一个数据中心部署了很多应用,需要建立统一的运维系统,实时接收应用的告警信息。

  • 当告警级别达到严重及以上级别时,向用户发送一条消息。
  • 每天提供一个运维报表,统计各应用的告警级别数据。

为解决以上场景的需求,我们设计了如下方案:

图1 方案设计

操作流程如下:

  1. 实时数据导入:通过数据接入服务(DIS)将数据中心的告警数据实时导入到数据湖探索(DLI)。
  2. 数据清洗和预处理:DLI对告警数据进行数据清洗和预处理。
  3. 发送告警消息:当告警级别超过指定值时向用户发送短信。
  4. 数据导出和存储:清洗过的数据进入DIS通道,DIS根据导入时间将告警数据按日期存放到OBS。
  5. 输出告警统计报表:通过DLI SQL脚本建立外部分区数据表,以及按照告警分区时间和告警类别进行统计。
  6. 迁移数据:告警统计表计算完成后,将数据通过云数据迁移服务(CDM)统一导出到RDS MySQL数据库。

环境准备

  • 已开通对象存储服务(OBS),并创建桶,例如“obs://dlfexample/alarm_info”“obs://dlfexample/alarm_count_info”,分别用于存放原始告警表和告警统计报表。
  • 已开通数据治理中心DataArts Studio,并具备CDM集群“cdm-alarm”,用于创建CDM作业
  • 已开通数据湖探索服务(DLI)。
  • 已开通消息通知服务(SMN)。

数据准备

原始告警表为数据中心的实时数据,包含告警ID、告警级别。示例数据如表1所示。

表1 原始数据示例

alarm_id

alarm_type

00440114

3

00440121

5

00440122

6

00440123

7

00440124

8

00440126

0

创建DIS通道

我们需要在DIS服务控制台创建两个DIS通道,分别用于实时数据导入到DLI、实时数据导出到OBS。

  1. 创建实时数据导入到DLI的通道,通道名称为“dis-alarm-input”

    图2 创建input通道

  2. 创建实时数据导出到OBS的通道,通道名称为“dis-alarm-output”

    图3 创建output通道

    为dis-alarm-output通道配置转储任务,将通道中的数据按照导出时间转储到OBS的“obs://dlfexample/alarm_info”目录下。

    图4 output通道配置转储任务

创建SMN主题

我们需要创建一个SMN主题并添加订阅,将需要收到告警通知的用户添加到订阅终端中。

  1. 创建一个SMN主题,主题名称为“alarm_over”

    图5 创建SMN主题

  2. 1中的主题添加订阅,指定告警消息类型和需要接收告警通知的用户。

    图6 添加订阅

    关键参数说明:

    • 协议:选择“短信”,当告警级别达到指定值时向用户发送短信通知。
    • 订阅终端:填写需要接收告警通知的用户手机号码。

使用DLI作业管理构建告警通知工程

DIS通道(创建DIS通道)和SMN主题(创建SMN主题)创建完成后,我们就可以在DLI中构建告警通知工程。

  1. 在DLI中创建一个Flink作业,作业名称为“test”

    图7 创建Flink SQL作业

  2. 编辑1中创建的Flink SQL作业,在SQL编辑器中输入语句。

    图8 编辑Flink SQL作业

    SQL语句实现的功能:

    1. DIS通过工具上传实时数据至DLI,使用1中创建的“dis-alarm-input”通道。
    2. 判断告警级别,当告警级别达到指定值时向用户发送短信通知。
    3. DLI处理过的数据再通过DIS导出到OBS中,使用2中创建的“dis-alarm-output”通道。
      CREATE SOURCE STREAM alarm_info (
        alarm_id STRING,
        alarm_type INT
      )
      WITH (
        type = "dis",
        region = "cn-south-1",
        channel = "dis-alarm-input",
        partition_count = "1",
        encode = "csv",
        field_delimiter = ","
      );
      CREATE SINK STREAM over_alarm (
        alarm_over STRING /* over speed message */
      )
      WITH (
        type = "smn",
        region = "cn-south-1",
        topic_urn = "urn:smn:cn-south-1:6f2bf33af5104f45ab85de31d7841f5a:alarm_over",
        message_subject = "alarm",
        message_column = "alarm_over"
      );
      INSERT INTO over_alarm
      SELECT "your alarm over (" || CAST(alarm_type as CHAR(20)) || ") ."
      FROM alarm_info
      WHERE alarm_type > 8;
      CREATE SINK STREAM alarm_info_output (
        alarm_id STRING,
        alarm_type INT
      )WITH (
        type ="dis",
        region = "cn-south-1",
        channel = "dis-alarm-output",
        PARTITION_KEY = "alarm_type",
        encode = "csv",
        field_delimiter = ","
      );
      INSERT INTO alarm_info_output
      SELECT *
      FROM alarm_info
      WHERE alarm_type > 0;

  3. Flink SQL作业开发完成后,保存并启动作业。

使用DLI SQL脚本开发构建告警报表脚本

我们需要通过SQL脚本在DLI中新建OBS表来存放数据表,然后再构建一个SQL脚本来统计告警信息。

  1. DataArts Studio管理中心模块创建一个到DLI的连接,数据连接名称为“dli”
  2. 进入数据开发模块,在DLI中创建一个数据库,用于存放数据表,数据库名称为“dlitest”
  3. 创建一个DLI SQL脚本,通过SQL语句来创建数据表alarm_info,alarm_count_info。

    其中,alarm_info、alarm_count_info都为OBS表,数据存储在OBS中,分别用于存放原始告警表、告警统计报表。

    图9 创建数据表

    关键操作说明:

    • 图9中的脚本开发区为临时调试区,关闭脚本页签后,开发区的内容将丢失。如需保留该SQL脚本,请单击,将脚本保存至指定的目录中。

    关键参数说明:

    • 数据连接:1中创建的DLI数据连接。
    • 数据库:2中创建的数据库。
    • 资源队列:使用DLI提供的默认资源队列“default”
    • SQL语句:如下所示。
      create table  alarm_info(alarm_time string, alarm_id string, alarm_type int ) using csv options(path 'obs://dlfexample/alarm_info') partitioned by(alarm_time);
      create table  alarm_count_info(alarm_time string, alarm_type int, alarm_count int) using csv options(path 'obs://dlfexample/alarm_count_info');

  4. 单击运行脚本,创建alarm_info、alarm_count_info数据表。
  5. 清空编辑器中4的SQL语句,重新输入SQL语句。

    ALTER TABLE alarm_info  ADD PARTITION (alarm_time = ${dayParam})
    LOCATION 'obs://dlfexample/alarm_info/${obsPathYear}';
    insert into alarm_count_info
    select alarm_time,alarm_type,count(alarm_type) from alarm_info where alarm_time = ${dayParam} group by alarm_time,alarm_type;

    SQL语句实现的功能:

    1. 在OBS的“obs://dlfexample/alarm_info”目录下,根据日期新建DLI分区。假设当前日期为2018/10/10,那么在“obs://dlfexample/alarm_info”目录下新建“2018/10/09”的DLI分区,用于存放前一天的数据表。
    2. 按照告警分区时间和告警类别进行统计,将统计结果插入alarm_count_info数据表。

    关键参数说明:

    • ${dayParam}:dayParam是指alarm_info表分区值,在脚本编辑器下方输入具体的参数值“$getCurrentTime(@@yyyyMMdd@@,-24*60*60)”
    • ${obsPathYear}:obsPathYear是指OBS分区目录路径,在脚本编辑器下方输入具体的参数值“$getCurrentTime(@@yyyy/MM/dd@@,-24*60*60)”

  6. 脚本调试无误后,我们需要保存该脚本,脚本名称为“dli_partition_count”。在后续的作业中设置为定期执行该脚本(使用DLF作业开发和作业调度每天定时输出告警统计报表),实现定期输出告警统计报表。

创建CDM作业

方案的最后一步需要将OBS中的告警统计报表迁移到RDS MySQL中,我们选择使用CDM来实现该功能。

关键参数说明:

  • 作业名称:obs_rds,在后续的作业中设置为定期执行该作业(使用DLF作业开发和作业调度每天定时输出告警统计报表),实现定期迁移数据。
  • 源端:存储告警统计报表的OBS目录,源连接“obs_link”需要提前在CDM中创建好。
  • 目的端:即将存储告警统计报表的RDS MySQL空间,目的连接“mysql_link”需要提前在CDM中创建好。

使用DLF作业开发和作业调度每天定时输出告警统计报表

告警统计报表的脚本(使用DLI SQL脚本开发构建告警报表脚本)和数据迁移的CDM作业(创建CDM作业)创建完成后,我们在数据开发模块中构建一个作业每天自动执行,那么就可以每天输出告警统计报表、每天自动迁移数据。

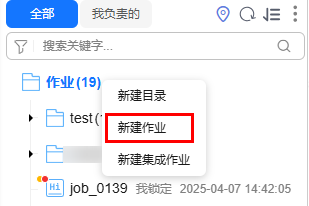

  1. 创建一个批处理作业,作业名称为“job_alarm”

    图10 创建DLF作业

  2. 然后进入到作业开发页面,拖动DLI SQLCDM Job节点到画布中,连接并配置节点的属性。

    图11 连接和配置节点属性

    关键说明:

  3. 作业编排完成后,单击,测试运行作业。
  4. 如果日志运行正常,单击右侧的“调度配置”,配置作业的调度策略。

    图12 调度配置

    说明:

    • 2018/10/10至2018/11/09,每天2点执行一次作业。

  5. 最后我们需要保存作业并提交版本,执行调度作业(单击),实现作业每天自动运行。
