自定义标准页面组件操作步骤

步骤一:获取自定义组件模板包

为了增强标准页面组件的丰富性,华为云Astro轻应用为您提供了一个自定义组件模板workCards.zip,您可以基于该模板包自定义标准页面组件。开发标准页面组件前,请先了解自定义组件模板包的结构及定义规范,便于快速上手。

  1. 单击链接,获取华为云Astro轻应用自定义组件模板workCards.zip。
  2. 解压获取的workCards.zip包,了解自定义组件模板包的结构及定义规范。

    图1 workCards.zip模板包结构
    表1 workCards.zip模板包目录及文件说明

    目录及文件

    说明

    build

    用于存放组件的打包脚本。

    dist

    组件打包文件目录,文件打包后生成于此目录下。

    preview

    组件预览文件夹。

    src

    组件的主文件夹,组件的内容位于此文件夹中。

    本实践中,自定义组件仅涉及修改“src\components\workCards”目录下的内容,详细介绍请参见表2

    .gitignore

    Git的忽略文件。

    .npmrc

    设置package.json中依赖包的安装源。

    package.json

    项目的依赖文件。

    package-lock.json

    用于锁定依赖文件的安装版本号。

    README.md

    项目提示文件,用于编写对该组件的描述。

    vite.config.js

    Vite的配置文件。

    图2 src\components\workCards目录结构
    表2 src\components\workCards目录结构说明

    目录及文件

    说明

    design-time

    开发态组件文件目录。

    static

    静态文件目录。

    cube.svg/workCards.svg

    业务中使用的图标。

    index.js

    组件主入口文件。

    workCards.json

    组件的描述文件,用于自定义组件配置面板的规格,即校验和辅助编写自定义组件配置面板的JSON文件。workCards.json文件的编写需遵循JSON Schema规范,以便与主流的编辑器(如vscode、atom、sublime text、webstorm)集成。

    workCards.json可以在插件包开发时修改,也可以在插件包编译后修改,编译前workCards.json文件存放在src\components\workCards目录下(如图3),编译后dist\components\workCards目录下(如表3)。

    workCards.vue

    组件的主文件。

    图3 编译前workCards.json文件所在位置
    图4 编译后workCards.json文件所在位置
    表3 workCards.json参数说明

    参数

    说明

    name

    组件的名称,此处配置的名称主要用于后台元数据的存储和解析等。

    • 长度不能超过64个字符,必须以英文字母开头,只能由英文字母、数字和特殊字符(_和-)组成。建议由厂商名_组件名_版本号组成,例如aaa_img-button_1.1.1。
    • 组件的名称会存放在界面元数据的type中,如type: "my-component1"。
    • zip包的名称应该和此处name的取值保持一致,例如name设置为imgbutton,zip包名必须为imgbutton.zip。

    title

    组件别名会显示在标准页面开发界面左侧“组件”页签下的扩展组件中,建议简短并能展示组件特性。

    取值范围:1~100个字符。

    description

    组件的描述信息,即当鼠标悬停在组件上时,展示的组件描述信息。

    取值范围:1~200个字符。

    category

    组件的分类,为了保持界面构建器组件分类的一致性,请使用华为云Astro轻应用提供的组件分类,具体分类如表4所示。

    icon

    组件的图标,分为未选中时选中时两个,必须为png格式,且每个png的大小不能超过16KB。

    其他

    用于定义包大小,编译后的组件包大小不能超过1MB。

    表4 华为云Astro轻应用组件分类

    分类

    说明

    navigation

    导航组件,如菜单、工具栏或侧边栏。

    data

    数据组件,可以查看和编辑应用程序中的数据,例如Form、Table或List。

    common

    通用组件,如标签、图片、标题或段落。

    container

    容器组件,即包含其他组件的容器。例如,栅格布局组件Row/Col、流式布局组件、Panel、Tabs、Collapse或WidgetContainer。

    input

    显示和编辑实体属性,如文本框、日期选择器。

    file

    文件处理组件,例如文件上传下载组件、图片浏览组件或PDF预览组件。

    button

    触发动作的按钮,如保存按钮、页面跳转按钮。

    report

    聚合数据并以表格或图表的形式显示,如图表、透视表。

    widget

    业务卡片。

    add-on

    扩展组件。

步骤二:自定义标准页面组件imgButton

本实践中,imgButton组件是采用Node.js开发的前端组件。如果没有特殊说明,本实践均基于VSCode工具,按照imgButton组件的功能点介绍自定义组件的开发过程。

  1. 步骤一:获取自定义组件模板包中获取的模板包进行解压,并将解压后的文件夹名称修改为“imgButton”
  2. 修改组件描述文件“workCards.json”,将“name”修改成“imgButton”,保存并退出。

    {
      "name": "imgButton",
      "private": true,
      "version": "1.0.2",
      "type": "module",
      "scripts": {
        "dev": "vite",
        "build": "node ./build/build.mjs",
        "format": "prettier --write src/",
        "preview": "vite preview"
      },
      "dependencies": {
        "element-plus": "^2.4.2",
        "vue": "^3.3.4"
      },
      "devDependencies": {
        "@vitejs/plugin-vue": "^4.6.2",
        "jszip": "^3.10.1",
        "kolorist": "^1.8.0",
        "sass": "^1.69.5",
        "unplugin-element-plus": "^0.8.0",
        "unplugin-vue-components": "^0.25.1",
        "vite": "^4.4.5",
        "vue-style-loader": "^4.1.3"
      }
    }

  3. 修改“src”文件夹下“manifest.json”文件,将“name”“components”的参数值修改成“imgButton”,保存并退出。

    {
      "name": "imgButton",
      "version": "1.0.10",
      "type": "uiPackage",
      "package": {
        "components": [
          "components/imgButton/imgButton.json"
        ]
      },
      "images": {
        "default": "./static/package-default.png",
        "previews": [
          "./static/package-preview1.png",
          "./static/package-preview2.png"
        ]
      },
      "publisher": "l84182839",
      "license": "MIT",
      "keywords": [
        "UI Component"
      ],
      "categories": [
        "ui:components"
      ],
      "bugs:url": "",
      "repository:url": "",
      "dependencies": []
    }

  4. “src\components”文件夹和文件夹下的文件名由“workCards”修改为“imgButton”。

    图5 修改文件夹名称

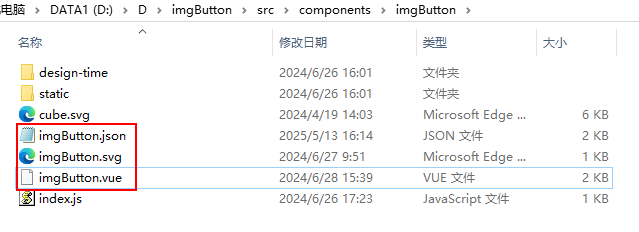

    图6 修改文件夹中的文件名

  5. 替换自定义组件的组件图标,此图标是自定义组件在页面构建器中显示的缩略图。

    替换“src\components\imgButton\static”路径下的“default.png”和“hover.png”图标,“default.png”为默认状态的图标,“hover.png”为鼠标经过时高亮效果的图标。

  6. 修改“src\components\imgButton”路径下的定义文件“imgButton.json”。

    • 修改组件定义文件的基本属性。

      将“imgButton.json”文件中的“name”、“title”和“description”修改成“imgButton”,并将“properties”节点改为只包括“height”、“width”和“text”属性,具体代码如下:

      {
        "name": "imgButton",
        "title": "imgButton",
        "description": "imgButton",
        "category": "add-on",
        "icon": {
          "default": "./static/default.png",
          "hover": "./static/hover.png"
        },
        "definition": {
           "props": {
            "type": "object",
            "properties": {
              "height": {
                "category": "common", //属性所属的标签,包括common(公共)、general(基础)和style(style)样式等
                "type": "integer", //该属性的数值类型,integer(数字输入框)、date(时间选择框)、string(输入框)、select(下拉框)和switch(开关)
                "title": "图片高度",//属性的标题
                "description": "设置图片高度", //属性的描述,悬浮在标题上显示
                "default":16 //属性的默认值
              },
              "width": {
                "category": "common",
                "type": "integer",
                "title": "图片宽度",
                "description": "设置图片宽度",
                "default":16
              },
              "text": {
                "category": "common",
                "type": "string",
                "title": "framework.label.text",
                "description": "按钮文本",
                "default":"Button"
              }
            }
          },
        "main": "./index.js",
        "mainDesignTime": "./design-time/index.js",
        "dnd": {
          "cname": "workCards",
          "dname": "workCards-design",
          "ctype": "Control",
          "displayName": "workCards",
          "selectable": true,
          "targetable": true,
          "draggable": true,
          "deletable": true,
          "wholeRow": true
        }
      }

      修改上述配置后,在华为云Astro轻应用标准页面中,显示的组件属性配置如图7所示。

      图7 组件属性显示效果

    • 修改组件定义文件的事件,将事件名修改为“click”
      "on": {
            "type": "object",
            "properties": {
              "click": { // 代码中触发的事件名,在组件中用emit触发
                "title": "点击", //事件名称
                "description": "点击时执行的动作", //事件描述
                "type": "object"
              }
            }
          },
    • 修改组件定义文件的拖拽行为,将“cname”、“displayName”和“dname”修改成“imgButton”和“imgButtonDesign”。
      "dnd": {
          "cname": "imgButton",
          "dname": "imgButtonDesign",
          "ctype": "Control",
          "displayName": "imgButton",
          "selectable": true,
          "targetable": true,
          "draggable": true,
          "deletable": true,
          "wholeRow": true
        }

      其中,“cname”为组件在应用引擎中显示的名称,“dname”为组件在应用开发工具中显示的名称,“displayName”为组件在页面构建器中显示的文本。

    执行上述操作后,完整的“imgButton.json”文件配置示例如下:

    {
      "name": "imgButton",
      "title": "imgButton",
      "description": "imgButton",
      "category": "add-on",
      "icon": {
        "default": "./static/default.png",
        "hover": "./static/hover.png"
      },
      "definition": {
         "props": {
          "type": "object",
          "properties": {
            "height": {
              "category": "common",
              "type": "integer",
              "title": "图片高度",
              "description": "设置图片高度",
              "default":16
            },
            "width": {
              "category": "common",
              "type": "integer",
              "title": "图片宽度",
              "description": "设置图片宽度",
              "default":16
            },
            "text": {
              "category": "common",
              "type": "string",
              "title": "framework.label.text",
              "description": "按钮文本",
              "default":"Button"
            }
          }
        },
        "on": {
          "type": "object",
          "properties": {
            "click": {
              "title": "点击",
              "description": "点击时执行的动作",
              "type": "object"
            }
          }
        },
        "methods": {
        }
      },
      "main": "./index.js",
      "mainDesignTime": "./design-time/index.js",
      "dnd": {
        "cname": "imgButton",
        "dname": "imgButton",
        "ctype": "Control",
        "displayName": "imgButton",
        "selectable": true,
        "targetable": true,
        "draggable": true,
        "deletable": true,
        "wholeRow": true
      }
    }

  7. 修改“src\components\imgButton”路径下的视图文件“imgButton.vue”。

    • 修改视图文件的布局结构。

      在布局(div标记对)中添加一个“img”和一个“span”,并按示例配置,代码示例如下:

      <img
        src="./static/hover.png"
        :height="comHeight"
        :width="comWidth"
        :class="classes + '-img'">
      <span :class="classes+ '-title'">
        {{ currentText }}
      </span>

      其中,“img”为imgButton按钮中的图片,“span”为imgButton按钮中的文本。

    • 修改视图文件“imgButton.vue”的属性定义,修改“cssprefix”为“imgButton”,并添加“height”、“width”和“text”属性。
      <script>
      const cssprefix = "imgButton";

      import { defineComponent } from "vue";

      export default defineComponent({
        name: "imgButton",
        data() {
          return {
            currentText: this.text,
          };
        },
        props: {
          /*图片高度 */
          height: {
            type: [String, Number],
            default: "",
          },
          /*图片宽度 */
          width: {
            type: [String, Number],
            default: "",
          },
          /*标签文本内容 */
          text: {
            type: String,
            default: "Button1",
          },
        },
    • 修改视图文件“imgButton.vue”中的“computed”、“watch”和“methods”。
        computed: {
          classes() {
            return cssprefix;
          },
          comHeight() {
            return this.height || "16";
          },
          comWidth() {
            return this.width || "16";
          },
        },
        watch: {
          text(newVal) {
            this.currentText = newVal;
          },
        },
        methods: {
          onclick(e) {
            this.$emit("click", e);
          },
          setButtonText(newText) {
            console.log("setButtonText params:", newText);
            if (newText) {
              this.currentText = newText;
            }
          },
        },
      表5 “computed”、“watch”和“methods”参数说明

      参数

      说明

      cssprefix

      此变量用于构造样式类名,增加灵活性。

      currentText

      用于显示按钮文本。

      comHeight

      用于获取图片的高度。

      comWidth

      用于获取图片的宽度。

      classes

      用于返回样式类名,也可以直接用字符串替换,这样写只是为了增加灵活性。

      onclick

      在图片按钮被单击时,去触发其单击事件的业务逻辑。

      setButtonText

      对外显露的方法,用于修改按钮中的文本。所有定义在method中的方法,都可在事件中直接调用,调用的方式如图8所示。

      图8 在事件中调用method中的方法
    • 修改视图文件“imgButton.vue”中的“style”,定义图片按钮的样式类,包括图片按钮外框图片文本三个样式类。
      .imgButton {
        display: inline-block;
        background-color: #8cdcdb;
        border: blue1pxsolid;
        cursor: pointer;
      }
      .imgButton-img {
        margin-top: 5px;
        margin-left: 5px;
      }
      .imgButton-title {
        padding-bottom: 10px;
        padding-right: 10px;
        font-size: 16px;
        cursor: pointer;
      }

  8. 修改“src\components\imgButton\index.js”路径下的应用开发工具和应用引擎的控件定义文件“index.js”,将控件定义文件中的“workCards”修改为imgButton。

    import imgButton from './imgButton.vue'

    export default imgButton

  9. 完成自定义组件的开发后,执行如下操作,生成自定义组件包。

    1. 在本地的PC机上,快捷键Windows+R,输入cmd进入命令提示符系统。
    2. 进入imgButton所在的文件夹,执行如下命令,生成自定义组件包“dist\imgButton-***.zip”
      执行yarn命令时,如果提示找不到,请先执行“npm install -g yarn”命令安装。
      yarn install
      yarn run build

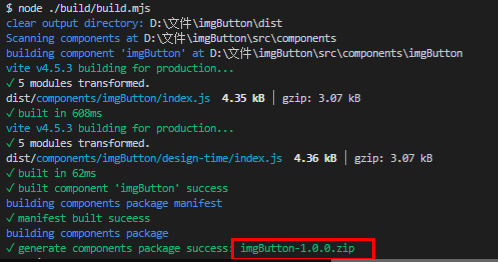

      图9 生成自定义组件包

      至此,您已顺利完成组件包的自定义与打包。本实践为您提供了imgButton.zip自定义组件样例包,供您与上述生成的自定义组件包进行参考对比。

步骤三:上传自定义组件包

自定义组件包开发完成后,需要将其上传到华为云Astro轻应用中。上传后,该组件即可在标准页面中使用。

  1. 参考授权用户使用华为云Astro轻应用并购买实例中操作,申请华为云Astro轻应用免费试用或购买商业实例。
  2. 实例购买后,在华为云Astro轻应用服务控制台的“主页”中,单击“进入首页”,进入应用开发页面。

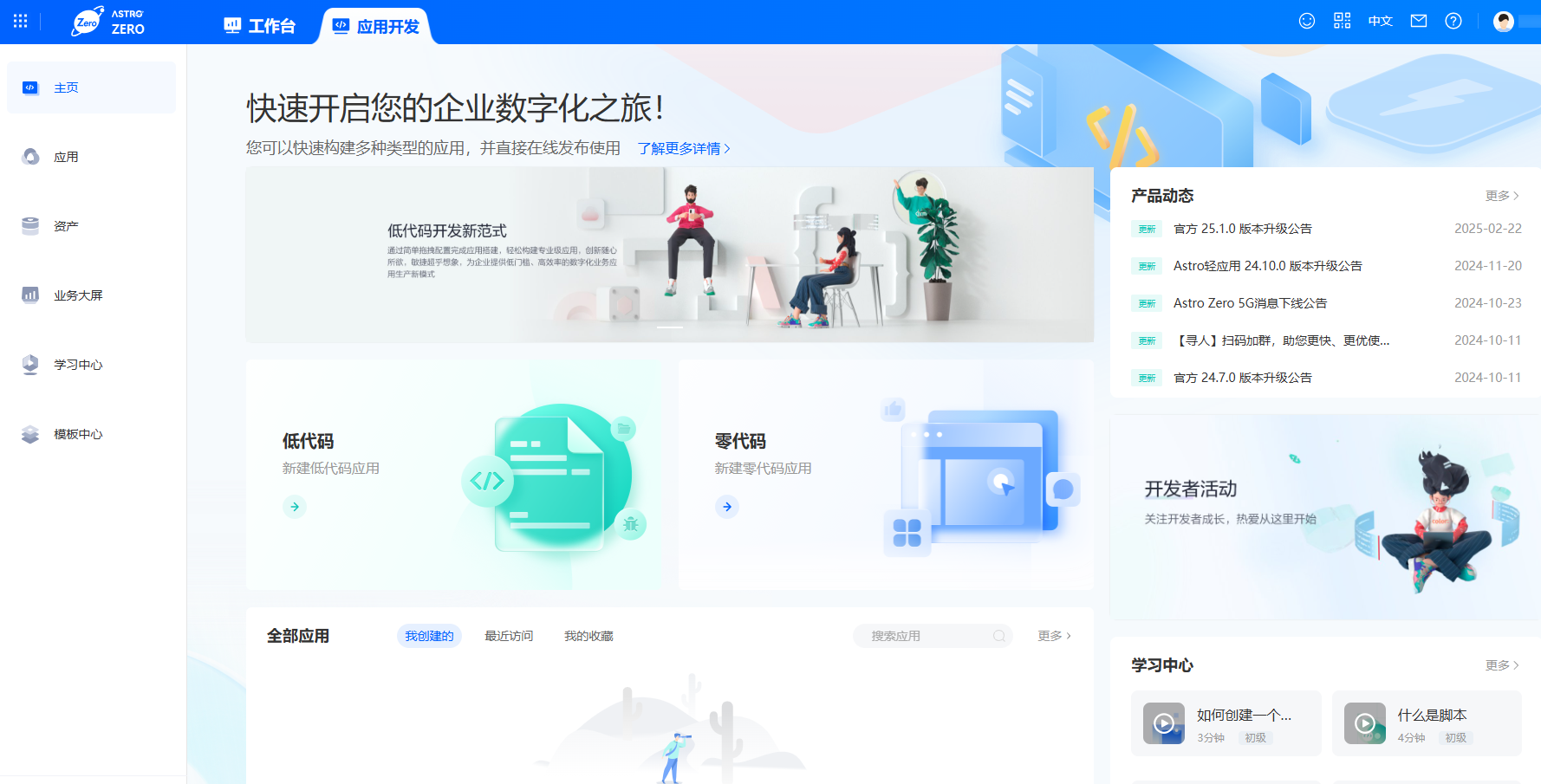

    图10 应用开发页面

  3. 单击页面左上角的,选择“环境管理 > 环境配置”,进入环境配置页面。

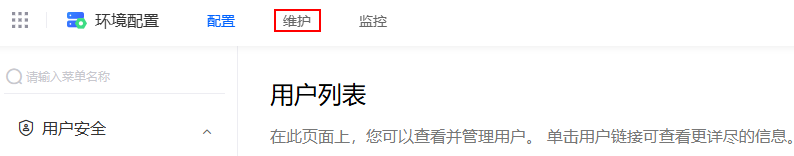

  4. 在环境配置页面的顶部菜单栏中,选择“维护”

    图11 选择维护

  5. 在左侧导航栏中,选择“全局元素 > 页面资产管理 > 自定义组件”

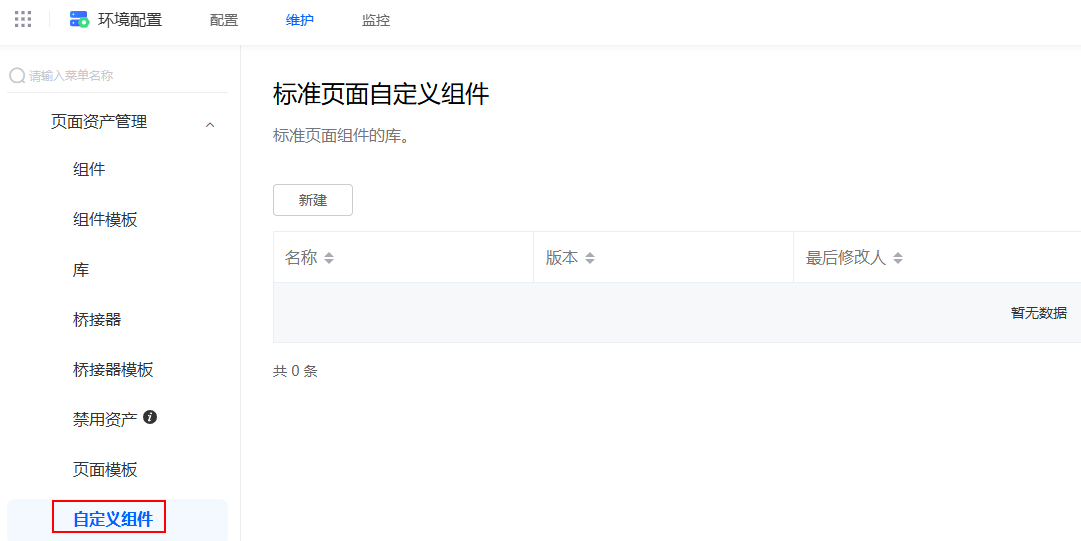

    图12 选择自定义组件

  6. “标准页面自定义组件”页面中,单击“新建”,选择自定义标准页面组件操作步骤中的自定义组件imgButton.zip,完成组件的上传。

    上传成功后,自动返回标准页面自定义组件页面,在组件列表中可查看到已上传的自定义组件imgButton。

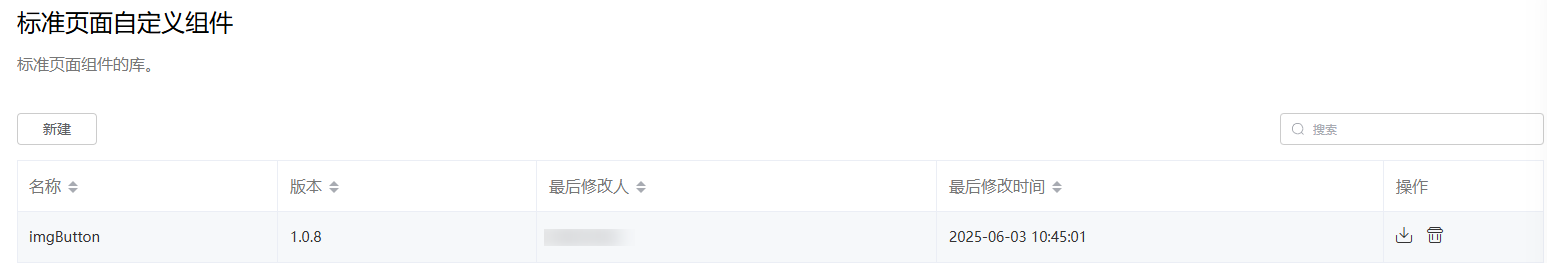

    图13 查看已上传的自定义组件

步骤四:验证自定义组件是否符合预期

创建一个标准页面,将自定义组件拖拽到该页面中,确保组件能够正常显示。为自定义组件添加显示和隐藏事件,验证效果是否达到预期。

  1. 创建一个低代码应用。

    1. 在华为云Astro轻应用服务控制台的“主页”中,单击“进入首页”,进入应用开发页面。
    2. “应用”中,单击“新建低代码应用”或单击,进入新建低代码应用页面。
    3. 在新建低代码应用页面,应用类型选择“标准应用”,单击“确定”
    4. 输入应用的标签和名称,单击“新建”,即可进入应用设计器。

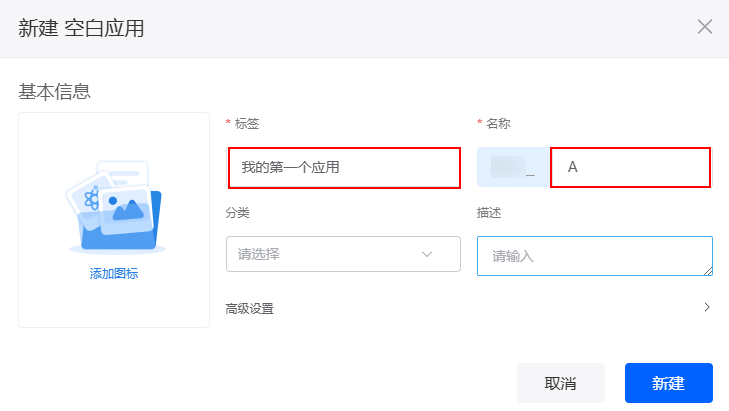

      图14 创建一个空白应用
      表6 新建空白应用参数说明

      参数

      说明

      示例

      标签

      新建应用的标签,长度不能超过80个字符。标签是应用在系统中的唯一标识,创建后不支持修改。

      我的第一个应用

      名称

      新建应用的名称,输入标签值后单击该参数的输入框,系统会自动生成应用的名称,同时自动在名称前,添加命名空间__。命名要求如下:

      • 长度不能超过31个字符,包括前缀命名空间的长度。

        名称前的内容为命名空间,在华为云Astro轻应用中为了避免不同租户间数据的重名,租户在首次创建应用时需要先定义一个命名空间。一个租户只能创建一个命名空间,创建后不支持修改。

      • 必须以英文字母开头,只能由英文字母、数字或单下划线组成,且不允许以下划线结尾。

      A

  2. 在应用设计器中,选择“界面”,单击页面后的“+”,新建一个标准页面。
  3. 基本组件中,拖拽一个输入框组件和一个分栏组件到画布中,布局如图15

    图15 拖入输入框和分栏组件

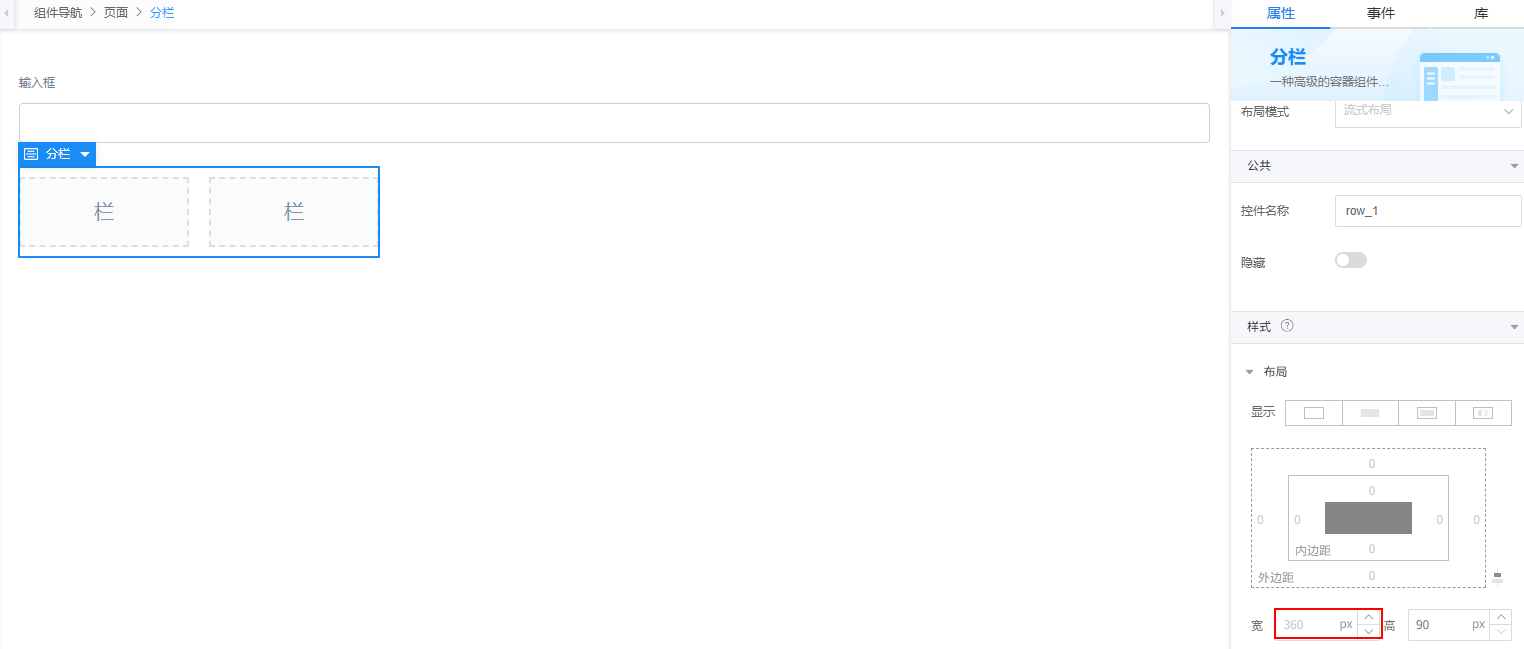

  4. 选中分栏组件,在属性 > 样式 > 布局中,将“宽”设置为“360”px。

    图16 调整组件的宽度

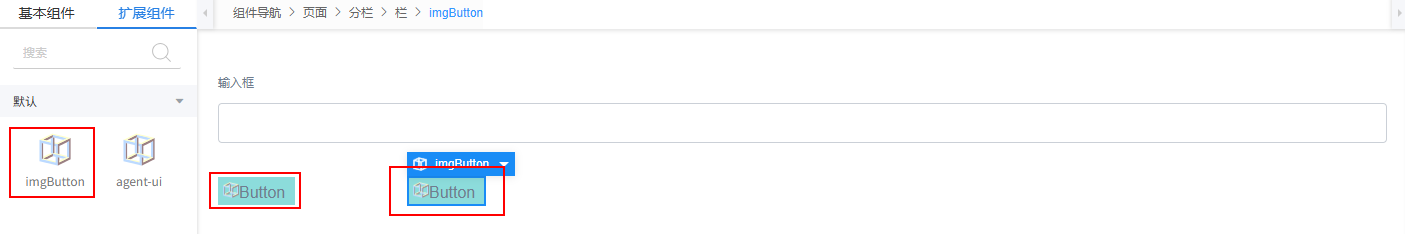

  5. “扩展组件”中,拖拽自定义组件imgButton到分栏组件的两个栏中。

    图17 拖拽imgButton组件到分栏中

  6. 选中自定义组件,在属性 > 公共中修改组件的“文本内容”“显示”“隐藏”

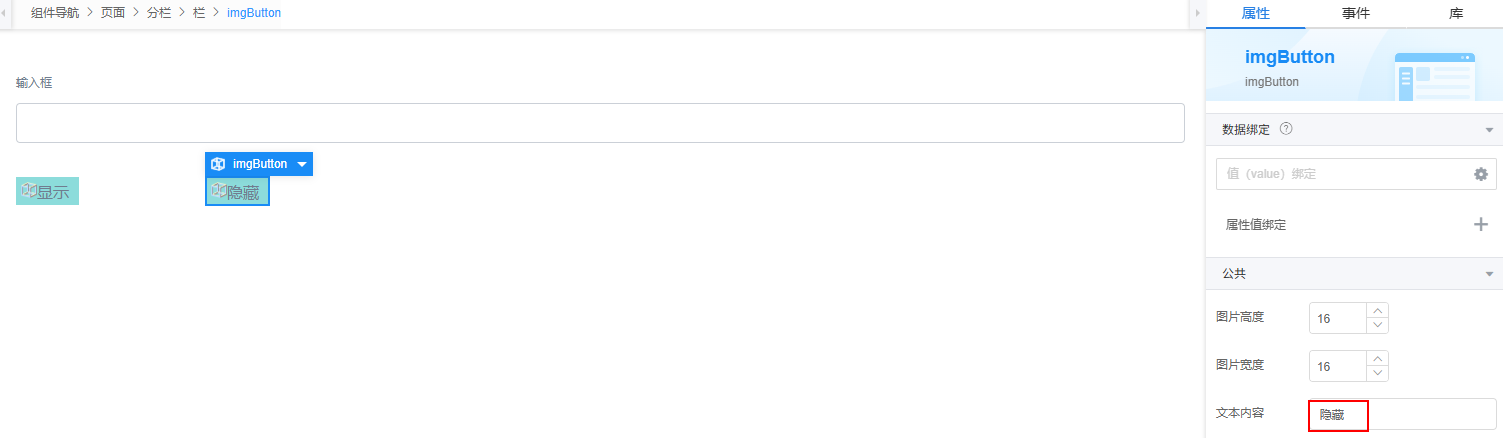

    图18 修改组件的文本内容

  7. 选中显示组件,在“事件”页签中,单击“点击”后的“+”

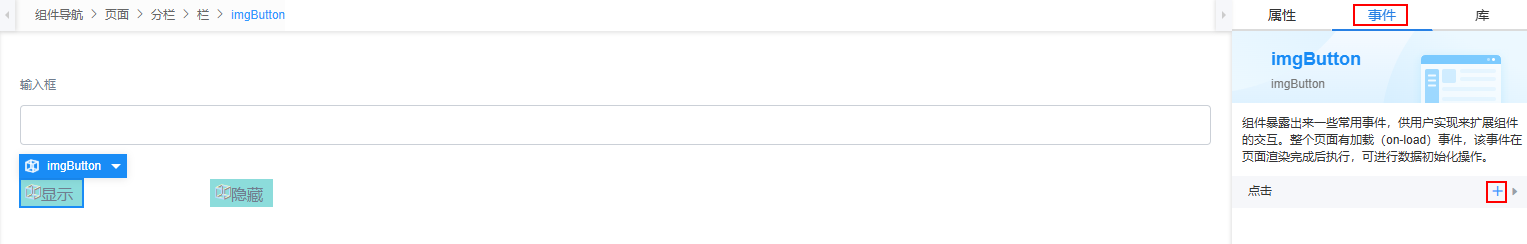

    图19 新建事件

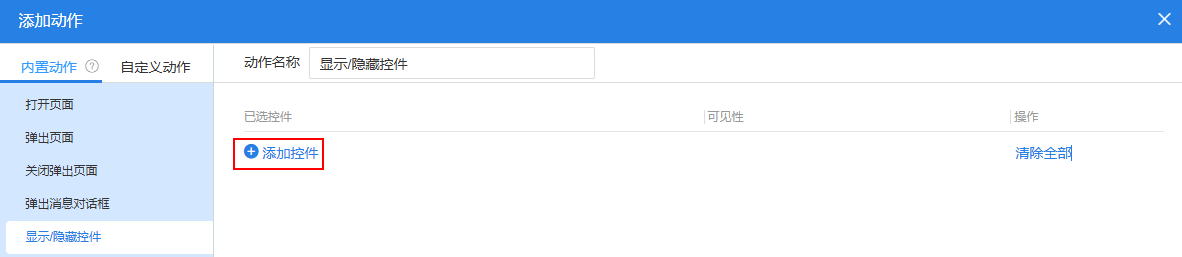

  8. 内置动作 > 显示/隐藏控件中,单击“添加控件”

    图20 单击添加控件

  9. 选择“输入框”组件,将“显示”按钮的“可见性”设置“显示”,单击“创建”。

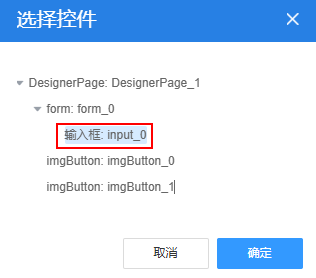

    图21 选中输入框组件
    图22 设置显示按钮的可见性为“显示”

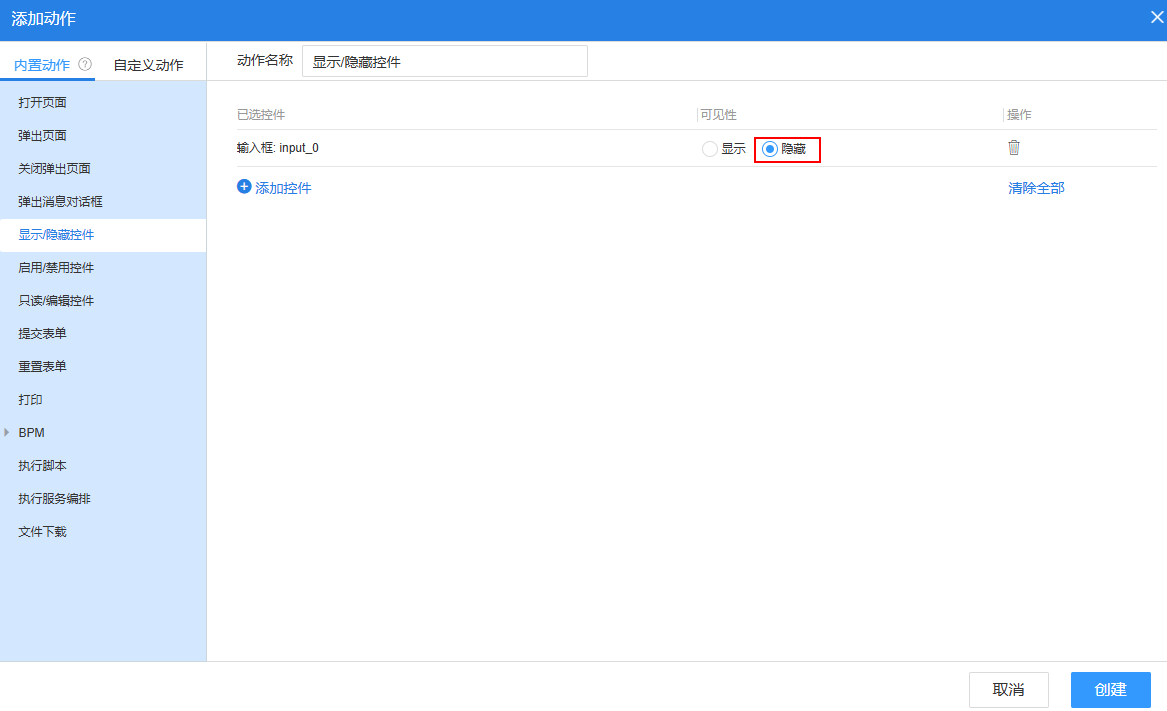

  10. 同样,按照上述操作,将隐藏按钮的“可见性”设置为“隐藏”

    图23 设置隐藏按钮的可见性为“隐藏”

  11. 验证效果是否符合预期。

    单击标准页面上方的保存设置,保存成功后单击,进入预览页面。在预览页面单击“隐藏”,输入框组件会隐藏,单击“显示”,输入框组件会再次显示。

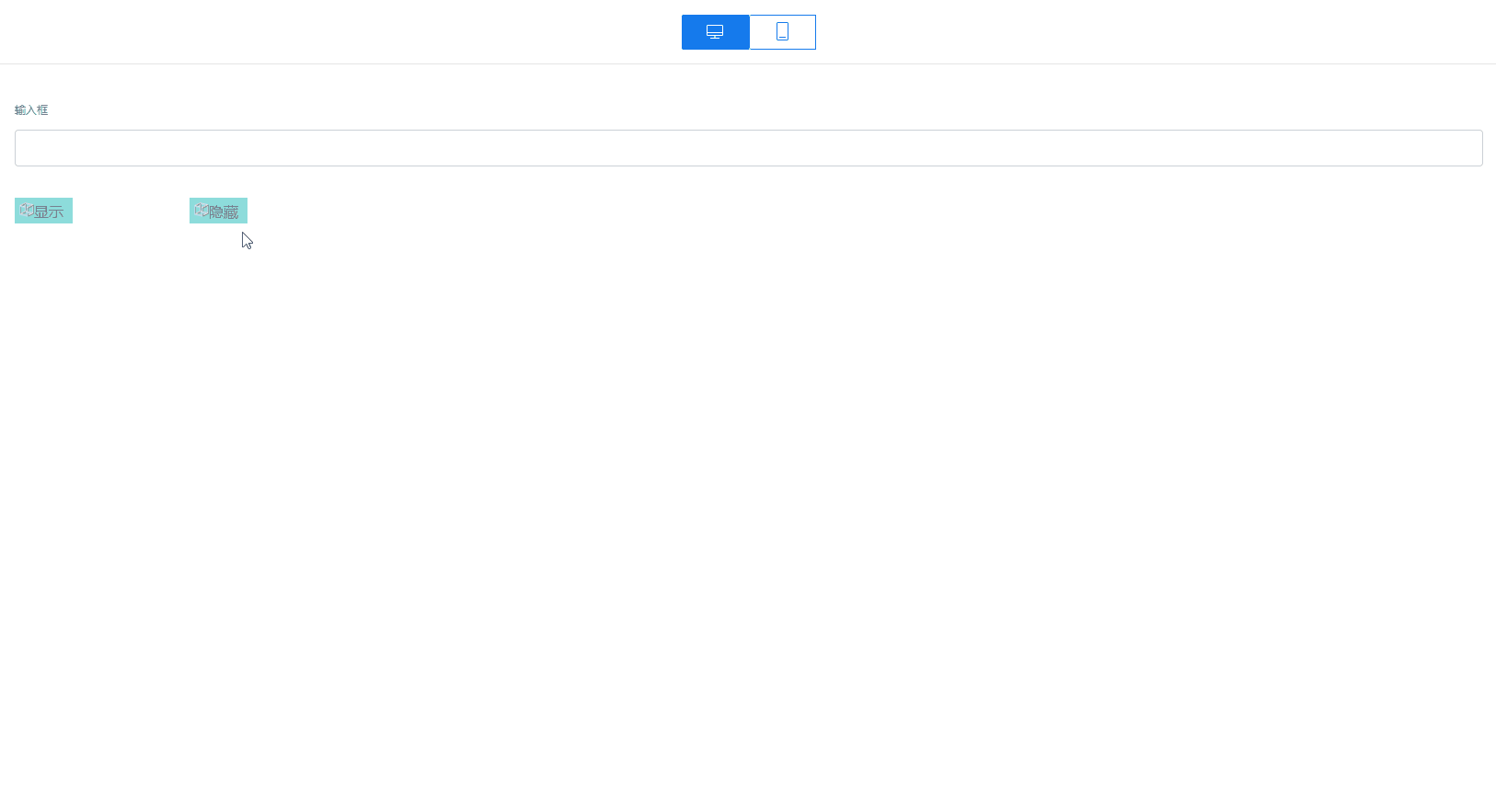

    图24 预览效果

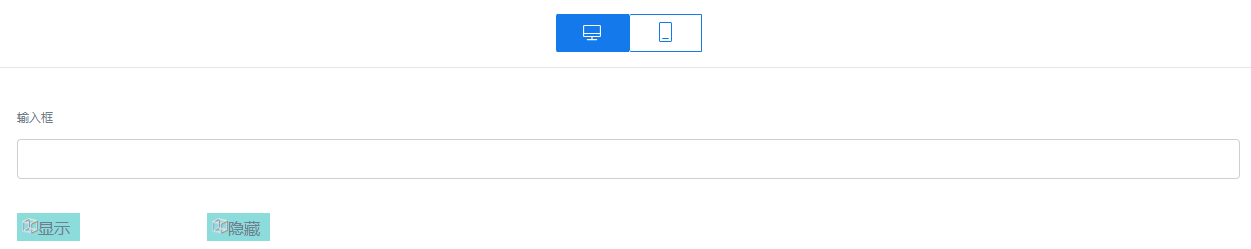

    1. 单击标准页面上方的保存设置,保存成功后单击,进入预览页面。
      图25 标准页面预览页面
    2. 单击“隐藏”,输入框组件将会自动隐藏。

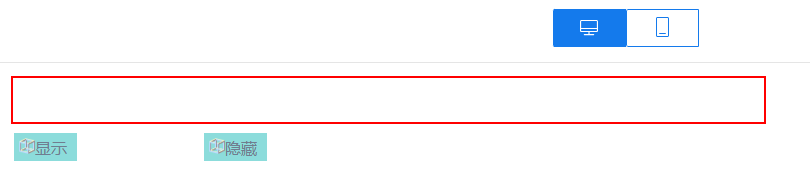

      图26 输入框组件已隐藏
    3. 单击显示按钮,输入框组件会再次显示。

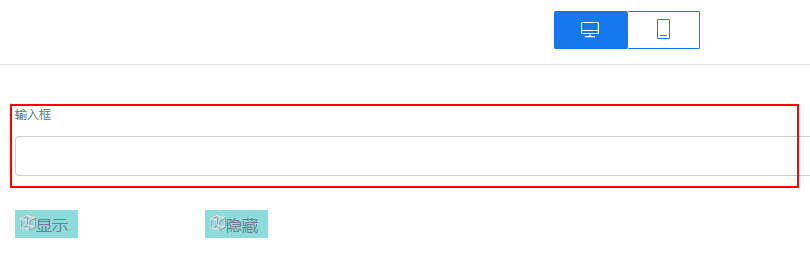

      图27 输入框组件再次显示

其他操作:更新自定义组件包

当开发的自定义组件功能有变动,即组件代码发生了变动时,支持对已上传的自定义组件进行更新。组件内容更新后,需要将“src/manifest.json”中的“version”版本号进行修改,假设当前版本号1.0.5,请将其修改为1.0.6,再重新执行yarn run build命令打包。打包完成后,在“dist”文件夹下会生成一个imgButton-1.0.6.zip的自定义组件包。

  1. 在华为云Astro轻应用服务控制台的“主页”中,单击“进入首页”,进入应用开发页面。
  2. 单击页面左上角的,选择“环境管理 > 环境配置”,进入环境配置页面。
  3. 在环境配置页面的顶部菜单栏中,选择“维护”
  4. 在左侧导航栏中,选择“全局元素 > 页面资产管理 > 自定义组件”,进入标准页面自定义组件页面。

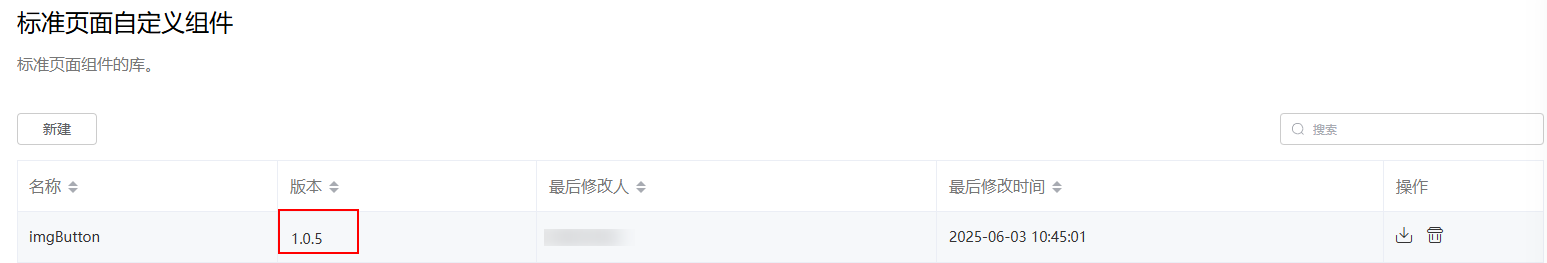

    在自定义组件列表中,可查看到当前的组件版本为“1.0.5”
    图28 组件版本为1.0.5

  5. 单击“新建”,选择“imgButton-1.0.6.zip”自定义组件包,单击“打开”

    组件更新后,在标准页面自定义组件列表中,可查看到组件的版本已更新为“1.0.6”。进入使用自定义组件的标准页面,会发现组件内容已随之更新。

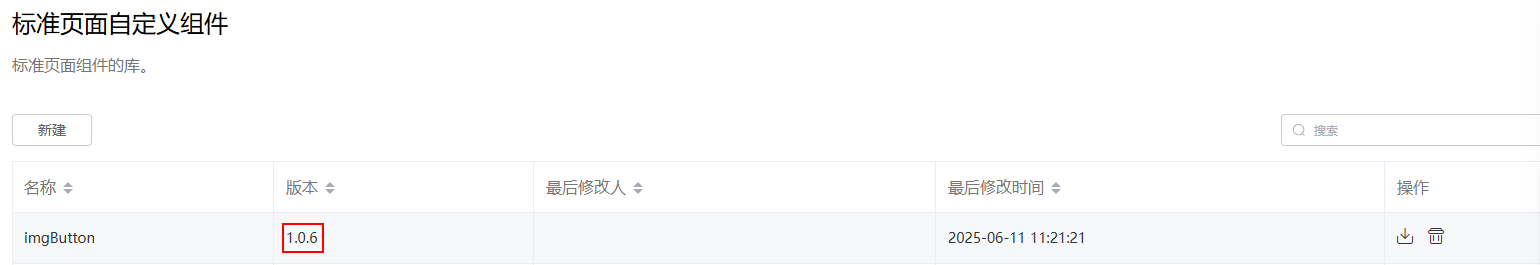

    图29 组件版本为1.0.6
