创建业务指标并开发业务报表

步骤一：创建逻辑主体

1. 选择左侧导航栏的“运维数据开发 > 数据开发”，进入“数据开发”页面。
2. 选择“数据治理 > 指标仓库”。
3. 单击逻辑主体后的“新建”。
4. 配置逻辑主体基本信息，如图1所示，参数说明如表1所示。

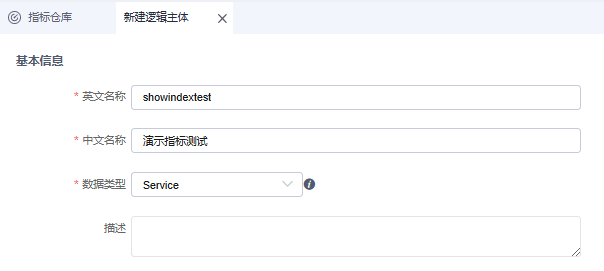

   图1 配置逻辑主体基本信息


   表1 配置逻辑主体基本信息参数说明

   参数	示例	说明
   英文名称	showindextest	自定义英文名称。
   中文名称	演示指标测试	自定义中文名称。
   数据类型	Service	选择逻辑主体的使用场景，一般为APP、Service、SLB、ELB等，支持自定义数据类型。
   描述	-	输入描述信息。

5. 配置逻辑主体数据表。在“数据表”区域，单击“新增”，在弹出的对话框中配置参数，参数说明如表2所示，配置完成后单击“确定”，数据表中的字段会添加到逻辑主题字段列表中。

   表2 配置逻辑主体数据表参数说明

   参数	示例	说明
   类型	ClickHouse	选择逻辑主体需要使用的数据表的类型。
   数据表	ch_appstageshowspacetest_ootb	选择逻辑主体使用的数据表。
   引用名	ch_appstageshowspacetest_ootb	默认与数据表名称相同，可修改。
   将所有字段添加至逻辑主体	是	选择数据表时需要设置“将所有字段添加至逻辑主体”，如果设置为是，会同步将数据表字段添加到字段列表中；设置为否，列表显示已添加的字段，需要在“数据表字段”列选择数据表字段，将逻辑主体字段与数据表字段关联起来。

6. 在“字段列表”区域，查看根据5生成的字段，可根据实际需要添加字段。本实践新增添加字段如图2所示。

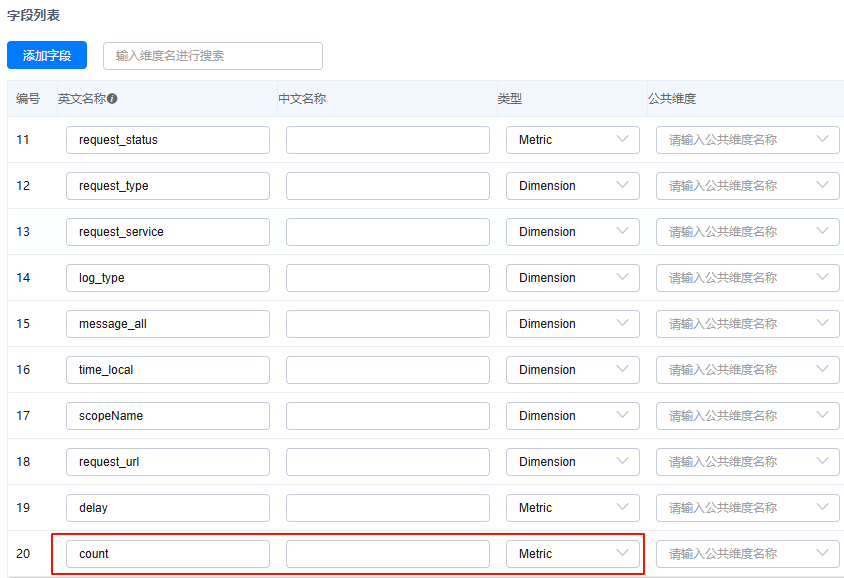

   图2 添加逻辑主体字段


7. 配置完成后，单击“创建”。

步骤二：创建指标

1. 在“指标仓库”页面，单击已创建的逻辑主体。
2. 在逻辑主体上创建相应的指标。
   • 创建基础指标，以请求量为例，请求量是将日志中每一条记录进行次数求和统计。
     1. 单击逻辑主体页面的“新建指标”，选择“新建单个指标”。
     2. 配置请求量参数，如图3所示，参数如表3所示。

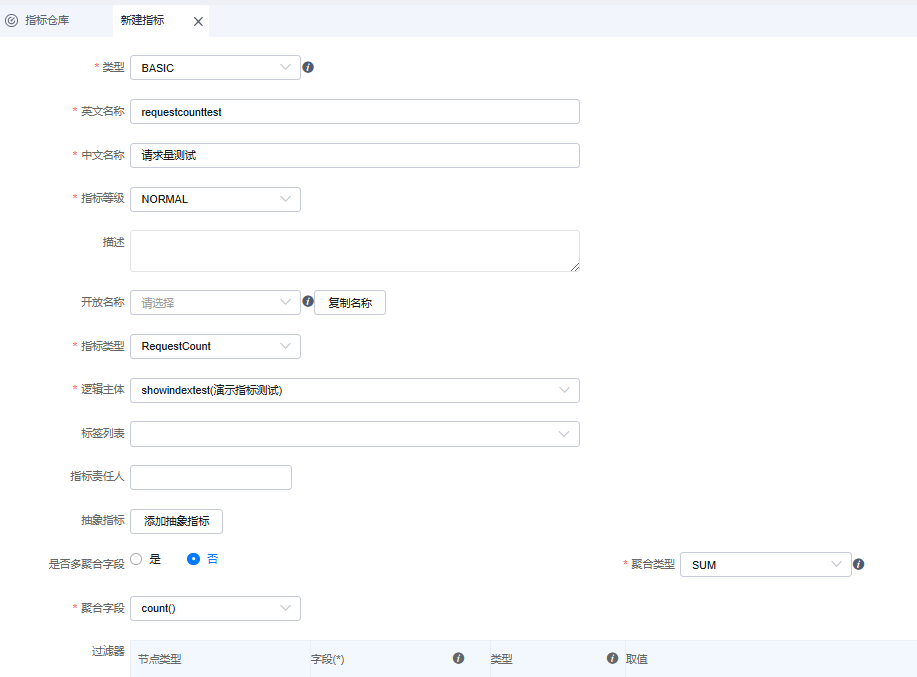

        图3 配置请求量参数


        表3 请求量参数说明

        参数	示例	说明
        类型	BASIC	选择需要创建指标的类型。 ABSTRACT：抽象指标。 BASIC：基础指标。 DERIVED：派生指标。 COMPOSITE：组合指标。 DERIVED_COMPOSITE：派生组合指标。
        英文名称	requestcounttest	自定义英文名称。
        中文名称	请求量测试	自定义中文名称。
        指标等级	NORMAL	选择指标等级。 GOLD：黄金指标，一般为请求量、时延、成功率。 HEALTH：健康指标。 NORMAL：普通指标。
        描述	-	输入描述信息。
        开放名称	-	输入并单击名称，可设置多个。也可以单击“复制名称”复制输入的指标英文名称作为开放名称。 在多指标group by场景，查询的返回结果中，使用开放名称作为指标的属性值；报表开发过程中使用该属性来提取查询结果。
        指标类型	RequestCount	选择指标类型。 RequestCount：请求量。 DelayTime：时延。 SuccessRate：成功率。 FailureRate：失败率。 Speed：速度指标。 Bandwidth：带宽指标。
        逻辑主体	showindextest(演示指标测试)	选择指标来源的逻辑主体。
        标签列表	-	选择标签，可多选，为指标关联标签。
        指标责任人	-	输入指标责任人。
        开放状态	-	设置指标开放状态。
        抽象指标	-	单击“添加抽象指标”，选择已创建的抽象指标，可以为指标添加抽象指标。
        是否多聚合字段	-	选择是否为多聚合字段指标。 是多聚合字段，需要选择聚合字段列表并设置表达式。
        聚合类型	SUM	选择指标的统计方式。
        聚合字段	count()	指标的度量对象。
        过滤器	-	单击“新增过滤器”，可以依据业务限定条件，给指标设置过滤规则，支持AND、OR多层嵌套过滤条件，节点类型为NODE。默认为AND，可单击AND后在下拉列表重新选择。然后设置字段、类型及取值，如果设置多个取值时，使用回车设置。 举例：有5个过滤条件ABCDE，过滤条件汇总后为（A AND B）OR （C AND D AND E），ABCDE即为NODE节点。

     3. 设置完成后单击“创建”。
   • 创建派生指标，以成功请求量为例，成功请求量基于请求量创建，比如将状态码为200的请求设定为成功请求。
     1. 单击逻辑主体页面的“新建指标”，选择“新建单个指标”。
     2. 配置成功请求量参数，参数如表4所示。

        表4 成功请求量参数说明

        参数	示例	说明
        类型	DERIVED	选择需要创建指标的类型。 ABSTRACT：抽象指标。 BASIC：基础指标。 DERIVED：派生指标。 COMPOSITE：组合指标。 DERIVED_COMPOSITE：派生组合指标。
        英文名称	requestsuccounttest	自定义英文名称。
        中文名称	请求成功量测试	自定义中文名称。
        指标等级	NORMAL	选择指标等级。 GOLD：黄金指标，一般为请求量、时延、成功率。 HEALTH：健康指标。 NORMAL：普通指标。
        描述	-	输入描述信息。
        开放名称	-	输入并单击名称，可设置多个。也可以单击“复制名称”复制输入的指标英文名称作为开放名称。 在多指标group by场景，查询的返回结果中，使用开放名称作为指标的属性值；报表开发过程中使用该属性来提取查询结果。
        指标类型	RequestCount	选择指标类型。 RequestCount：请求量。 DelayTime：时延。 SuccessRate：成功率。 FailureRate：失败率。 Speed：速度指标。 Bandwidth：带宽指标。
        逻辑主体	showindextest(演示指标测试)	选择指标来源的逻辑主体。
        标签列表	-	选择标签，可多选，为指标关联标签。
        指标责任人	-	输入指标责任人。
        开放状态	-	设置指标开放状态。
        继承指标	RequestCount/requestcounttest/请求量测试	选择需要继承的指标。 如果下拉列表不显示已创建的指标，请在指标仓库页面左上角单击“刷新”，刷新后创建并选择。
        过滤器	request_status() IN 200	单击“新增过滤器”，可以依据业务限定条件，给指标设置过滤规则，支持AND、OR多层嵌套过滤条件，节点类型为NODE。默认为AND，可单击AND后在下拉列表重新选择。然后设置字段、类型及取值，如果设置多个取值时，使用回车设置。 举例：有5个过滤条件ABCDE，过滤条件汇总后为（A AND B）OR （C AND D AND E），ABCDE即为NODE节点。

     3. 设置完成后单击“创建”。
   • 创建组合指标，以请求成功率为例，请求成功率基于请求量和成功请求量创建。
     1. 单击逻辑主体页面的“新建指标”，选择“新建单个指标”。
     2. 配置请求成功率参数，参数如表5所示。

        表5 请求成功率参数说明

        参数	示例	说明
        类型	COMPOSITE	选择需要创建指标的类型。 ABSTRACT：抽象指标。 BASIC：基础指标。 DERIVED：派生指标。 COMPOSITE：组合指标。 DERIVED_COMPOSITE：派生组合指标。
        英文名称	requestsucratetest	自定义英文名称。
        中文名称	请求成功率测试	自定义中文名称。
        指标等级	GOLD	选择指标等级。 GOLD：黄金指标，一般为请求量、时延、成功率。 HEALTH：健康指标。 NORMAL：普通指标。
        描述	-	输入描述信息。
        开放名称	-	输入并单击名称，可设置多个。也可以单击“复制名称”复制输入的指标英文名称作为开放名称。 在多指标group by场景，查询的返回结果中，使用开放名称作为指标的属性值；报表开发过程中使用该属性来提取查询结果。
        指标类型	SuccessRate	选择指标类型。 RequestCount：请求量。 DelayTime：时延。 SuccessRate：成功率。 FailureRate：失败率。 Speed：速度指标。 Bandwidth：带宽指标。
        逻辑主体	showindextest(演示指标测试)	选择指标来源的逻辑主体。
        标签列表	-	选择标签，可多选，为指标关联标签。
        指标责任人	-	输入指标责任人。
        开放状态	-	设置指标开放状态。
        指标	showindextest/演示指标测试 / requestcounttest/请求量测试 showindextest/演示指标测试 / requestsuccounttest/请求成功量测试	选择需要进行组合的指标。 如果下拉列表不显示已创建的指标，请在指标仓库页面左上角单击“刷新”，刷新后创建并选择。
        表达式	requestsuccounttest/requestcounttest	按顺序单击列表下方的已选指标和运算符，组成表达式。
        保护NaN	保护NaN：Yes NaN时的结果：1	支持开启分母为0的保护。 开启后，可以人工指定值，即当分母为0时，取指定值。

     3. 设置完成后单击“创建”。
   • 创建基础指标，以平均时延为例。
     1. 单击逻辑主体页面的“新建指标”，选择“新建单个指标”。
     2. 配置平均时延参数。

        表6 平均时延参数说明

        参数	示例	说明
        类型	BASIC	选择需要创建指标的类型。 ABSTRACT：抽象指标。 BASIC：基础指标。 DERIVED：派生指标。 COMPOSITE：组合指标。 DERIVED_COMPOSITE：派生组合指标。
        英文名称	appstageshow_avg_delaytest	自定义英文名称。
        中文名称	appstage演示平均时延	自定义中文名称。
        指标等级	NORMAL	选择指标等级。 GOLD：黄金指标，一般为请求量、时延、成功率。 HEALTH：健康指标。 NORMAL：普通指标。
        描述	-	输入描述信息。
        开放名称	-	输入并单击名称，可设置多个。也可以单击“复制名称”复制输入的指标英文名称作为开放名称。 在多指标group by场景，查询的返回结果中，使用开放名称作为指标的属性值；报表开发过程中使用该属性来提取查询结果。
        指标类型	DelayTime	选择指标类型。 RequestCount：请求量。 DelayTime：时延。 SuccessRate：成功率。 FailureRate：失败率。 Speed：速度指标。 Bandwidth：带宽指标。
        逻辑主体	showindextest(演示指标测试)	选择指标来源的逻辑主体。
        标签列表	-	选择标签，可多选，为指标关联标签。
        指标责任人	-	输入指标责任人。
        开放状态	-	设置指标开放状态。
        抽象指标	-	单击“添加抽象指标”，选择已创建的抽象指标，可以为指标添加抽象指标。
        是否多聚合字段	-	选择是否为多聚合字段指标。 是多聚合字段，需要选择聚合字段列表并设置表达式。
        聚合类型	AVG	选择指标的统计方式。
        聚合字段	delay()	指标的度量对象。
        过滤器	-	单击“新增过滤器”，可以依据业务限定条件，给指标设置过滤规则，支持AND、OR多层嵌套过滤条件，节点类型为NODE。默认为AND，可单击AND后在下拉列表重新选择。然后设置字段、类型及取值，如果设置多个取值时，使用回车设置。 举例：有5个过滤条件ABCDE，过滤条件汇总后为（A AND B）OR （C AND D AND E），ABCDE即为NODE节点。

     3. 设置完成后单击“创建”。

3. 查看视图中各指标关系是否正确。本实践中创建的逻辑主体和指标视图如图4所示。

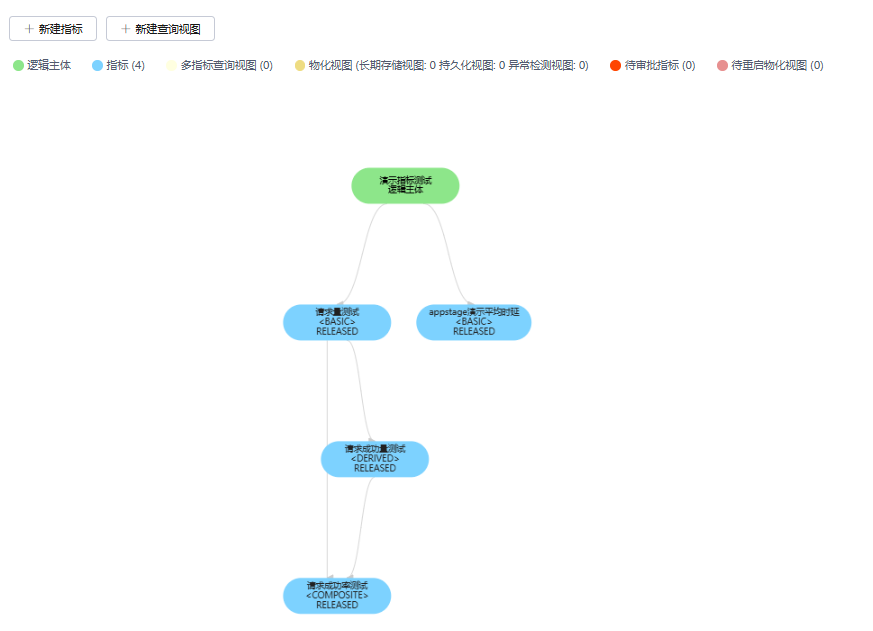

   图4 查看视图


步骤三：开发业务报表

1. 在监控服务左侧导航栏选择“监控 > 报表开发”。
2. 在业务报表编辑页面，单击左下角的“设置和帮助”，会显示“设置和帮助”菜单栏下的内容。
3. 单击“新增页面”，配置页面参数，如图5所示，页面参数说明如表7所示，参数配置完成后单击“确定”。
   图5 新增页面


   表7 新增页面参数说明

   参数	示例	说明
   类型	页面	选择“页面”类型，新增业务报表页面。 如需对页面进行分组，可以在此处新增分类。
   名称	演示报表	输入页面名称，长度在1~20个字符。
   英文名称	show	输入页面英文名称，可以输入英文字符以及英文符，数字。
   添加到分类	-	可以选择无分类，或者已新增的分类。
   页面类型	瀑布流页面	选择需要创建的页面类型。 瀑布流页面：最常用的页面类型，即常见的报表页面。 自由布局页面：支持创建自由布局页面。 页面跳转：日志检索常用类型，需要设置一个url地址。 轮播页面：轮播大屏，可以将已创建的页面进行轮播。需要设置轮播间隔，并在轮播页面选择已创建页面。 Tab页页面：可以将已创建的页面以标签页进行呈现。在页面选择下单击“添加”，设置标签页名称并选择相关页面，多次添加完成标签页设置。 共享页面：支持添加其他服务已共享的页面。选择已共享的页面并输入url参数。 mdrca页面：支持创建mdrca页面。 告警总览页面：支持将告警数据进行大屏展示。 根因诊断页面：支持将根因诊断数据进行大屏展示。 UEO页面：支持创建UEO页面。 自定义页面：支持自定义页面，可以选择对应的页面id。 华为云资源监控大盘：支持查看华为云已购买资源实例的数量、状态及费用。

4. 单击“设置和帮助”，收起“设置和帮助”菜单栏，选择已新增的页面“演示报表”。

5. 单击“配置数仓图表”，显示“添加数仓图表”页面。
   在“添加数仓图表”页面为新增的演示报表分别添加以下图表。

   • 请求量-Block图
     1. 配置方式选择“按指标”，单击“添加”，选择逻辑主体“showindextest”、指标“请求量测试”和数据类型“CH”。
     2. 单击“编辑”，显示“编辑图表”页面。
     3. 在页面右侧“数据配置”页签，输入名称“reqcount01”、英文标题“totalcount”，选择图表类型“Block”，如图6所示。

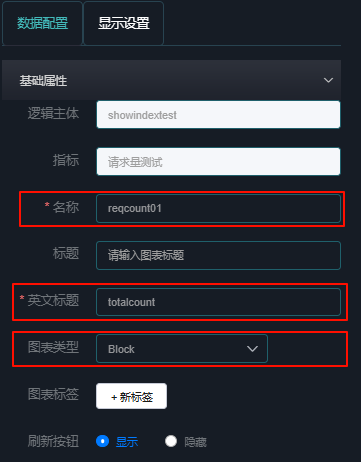

        图6 配置Block图表

     4. 单击“预览”，查看图表效果。配置完成后单击“保存”，保存后显示“添加数仓图表”页面。
   • 请求成功量-Block图

     在“添加数仓图表”页面继续创建请求成功量-Block图，与请求量-Block图创建方式相同，指标选择“请求成功量测试”，名称设置为“reqsuccount01”、英文标题设置为“successcount”。

   • 平均时延-Block图

     在“添加数仓图表”页面继续创建平均时延-Block图，与请求量-Block图创建方式相同，指标选择“appstage演示平均时延”，名称设置为“avgdelaytest01”、英文标题设置为“avg_delay”。

     在下方的“block属性”区域，单位设置为“ms”。

   • 请求量-柱状图

     在“添加数仓图表”页面继续创建请求量-柱状图，与请求量-Block图创建方式相同，名称设置为“reqcount02”、英文标题设置为“totalcount02”，图表类型选择“柱状图”。

     在下方的“柱状图属性”区域，分组字段选择“request_status”，排序字段选择“请求量测试”，垂直显示选择“是”，如图7所示。

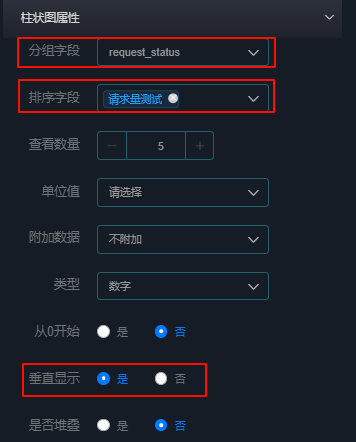

     图7 设置柱状图属性

   • 平均时延-柱状图

     在“添加数仓图表”页面继续创建平均时延-柱状图，与请求量-柱状图创建方式相同，指标选择“appstage演示平均时延”，名称设置为“avgdelaytest02”、英文标题设置为“avg_delay02”，分组字段选择“request_url”，排序字段选择“appstage演示平均时延”。

   • 请求成功率-折线图

     在“添加数仓图表”页面继续创建请求成功率-折线图，与请求量-Block图创建方式相同，指标选择“请求成功率测试”，名称设置为“reqsucrate01”、英文标题设置为“successrate”，图表类型选择“折线图”。

     在下方的“左Y轴”区域，配置左Y轴字段“请求成功率测试”，如图8所示。

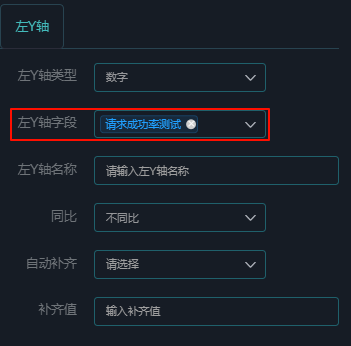

     图8 设置折线图属性


6. 在“添加数仓图表”页面将所有图表创建完成后，单击“确定”，完成为业务报表配置数仓图表的操作。
7. 在演示报表页面，可以拖拽添加的图表，调整图表大小及排列位置，图表调整完成后单击界面上方的“保存”，最终生成的报表如图9所示。

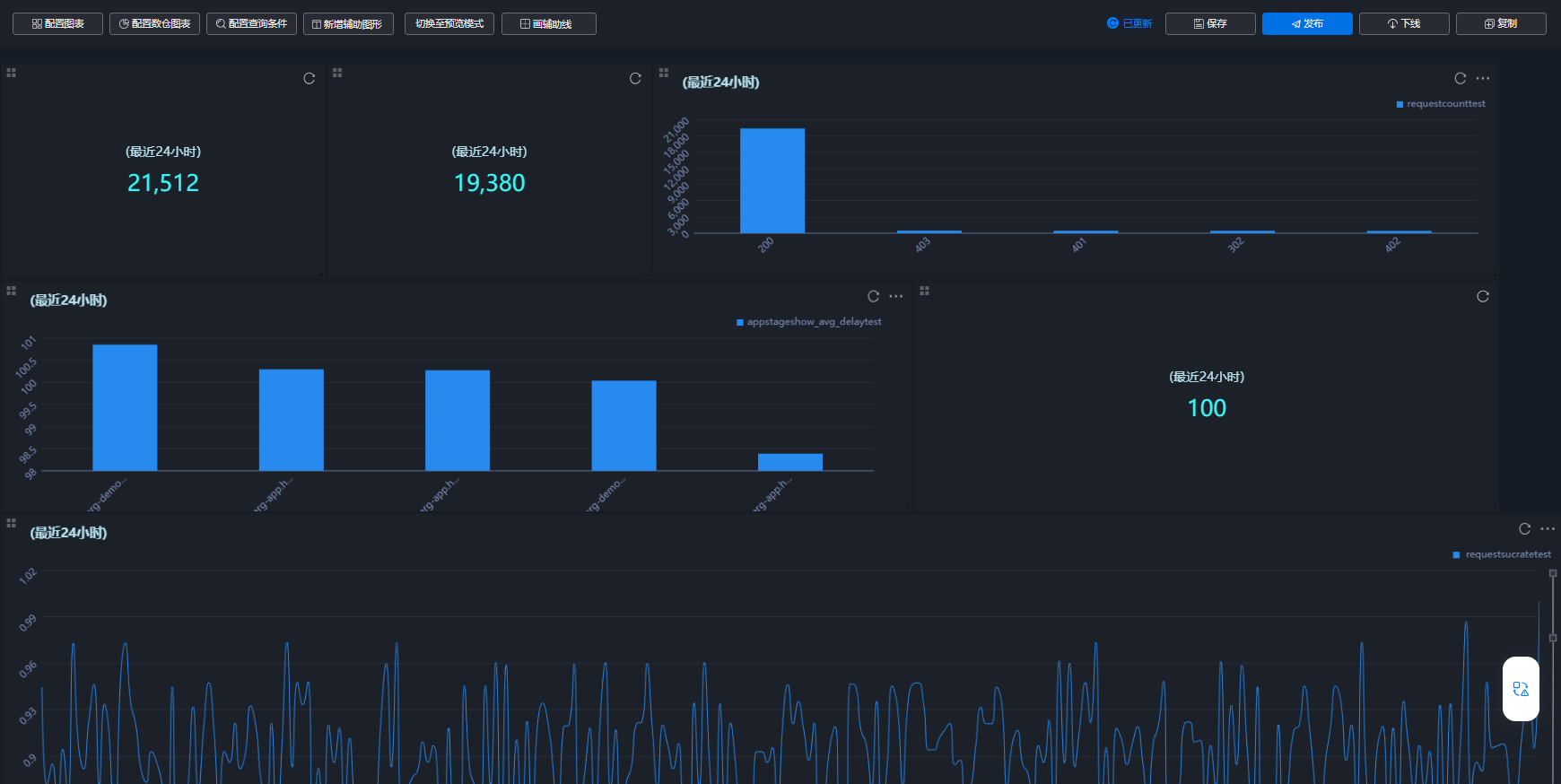

   图9 业务报表


8. 单击界面上方的“发布”，报表发布后，可在监控服务的“监控 > 业务报表”处查看。
