APM支持全链路监控

前提条件

1. 后端服务通过Opentelemetry方式接入APM，详细操作参见快速接入Agent。
2. 通过Opentelemetry方式接入APM后，可以在APM页面看到接入的应用，详细操作参见如何在APM页面查看已经接入的应用。
3. ELB相关配置（包括：付费、注册、创建等）已完成，详细操作参见《弹性负载均衡 ELB 快速入门》。
4. APIG相关配置（包括：付费、注册、创建等）已完成，详细操作参见《API网关 APIG 快速入门》

ELB通过Opentelemetry方式接入APM

1. ELB实例绑定APM应用，支持一个ELB实例绑定一个APM应用。登录ELB控制台，详细操作参见《弹性负载均衡 ELB 快速入门》。

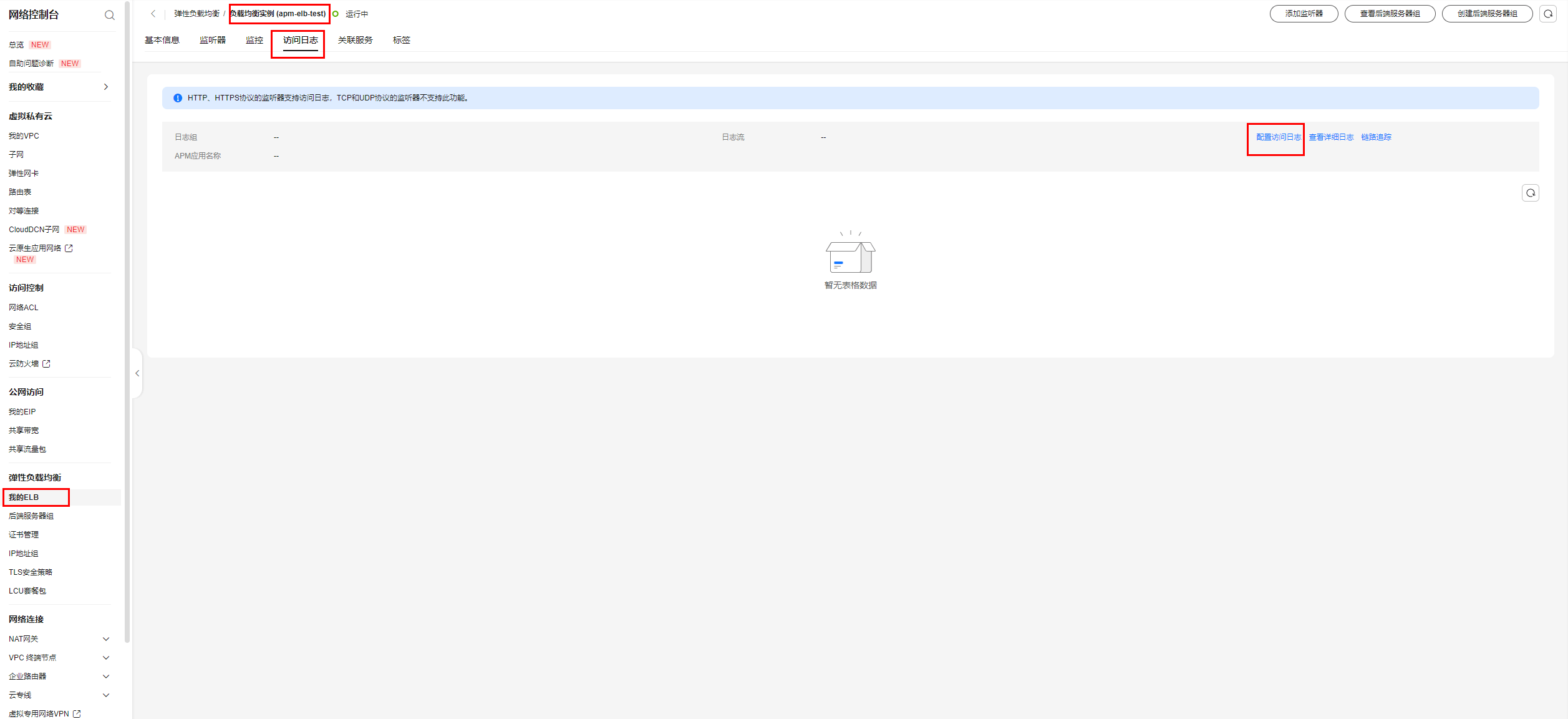

2. 在ELB页面，“我的ELB > ELB实例 > 访问日志 > 配置访问日志”，启动日志记录并且关联APM应用。APM应用名称以opentelemetry_AUTO为例，详细操作参见前提条件。

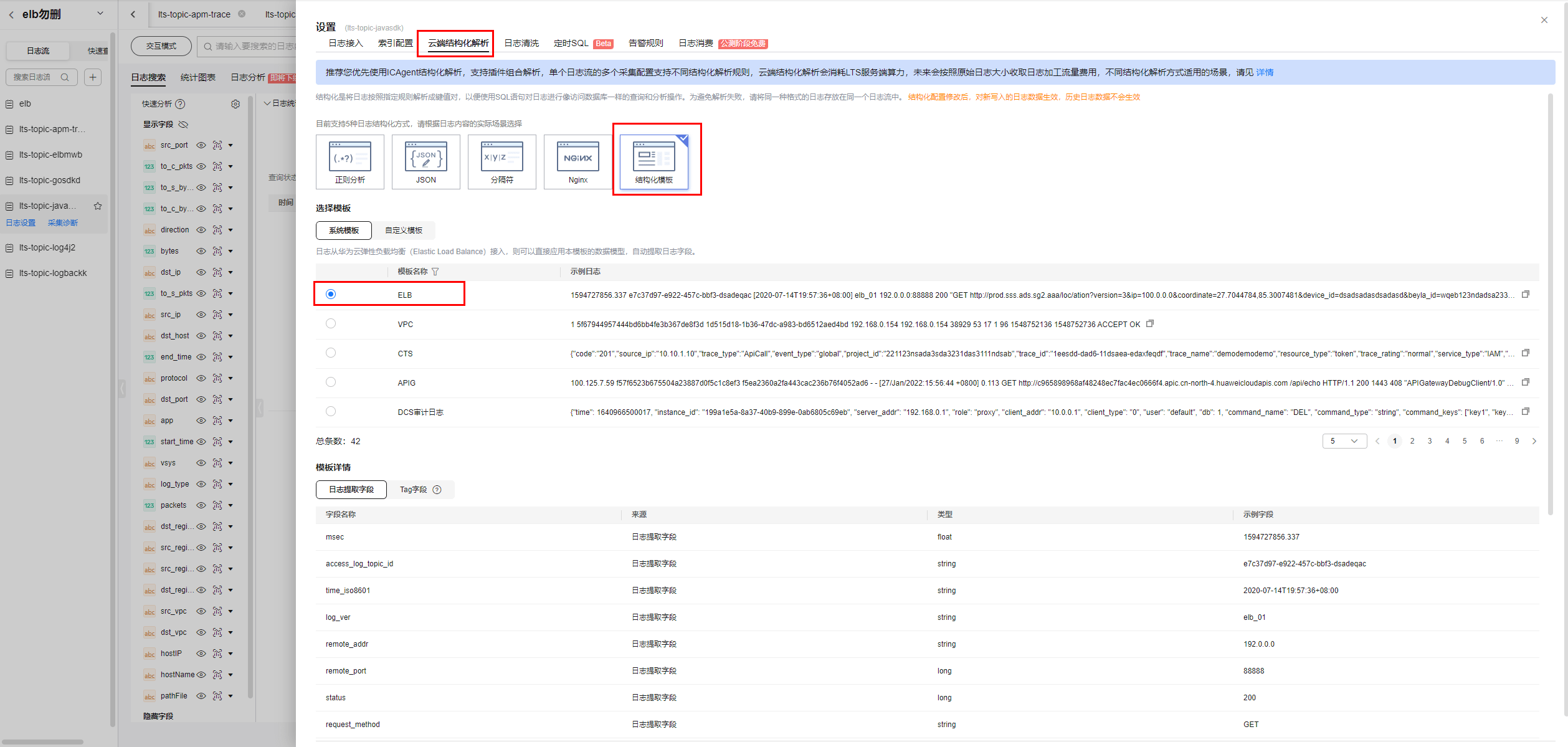

3. 对步骤2中选择的日志流配置云端结构化解析，并且对x_apm_*五个字段开启配置索引。

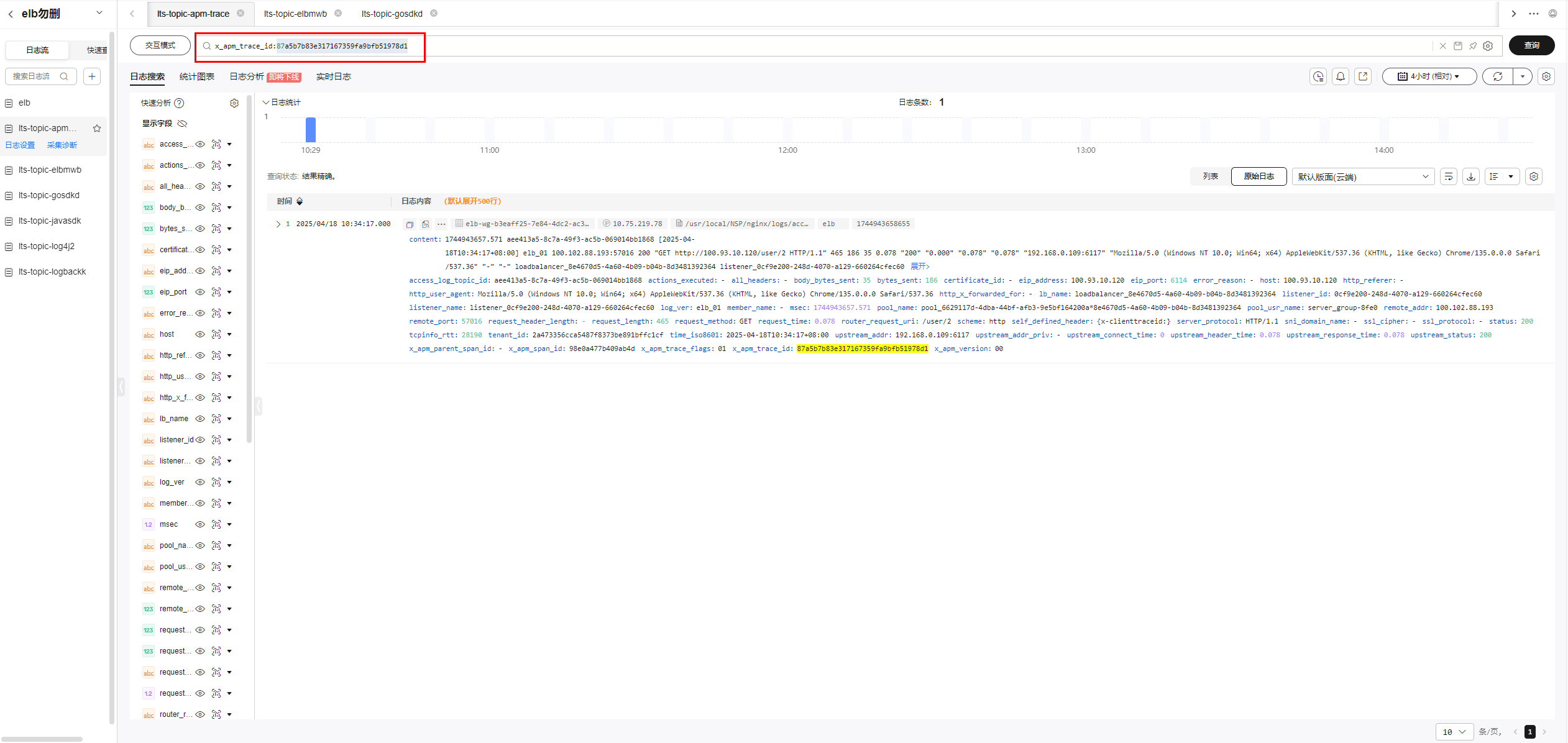

4. 对监听器开启链路追踪，访问日志上报LTS。在ELB页面，监听器中单击开启链路追踪。链路追踪开启，触发API调用，ELB的转发日志就会上报到LTS。在LTS页面可以通过关键字x_apm_trace_id:87a5b7b83e317167359fa9bfb51978d1搜索到对应的ELB转发日志。





5. 登录APM控制台，在左侧导航栏中选择“链路追踪 > 调用链”。

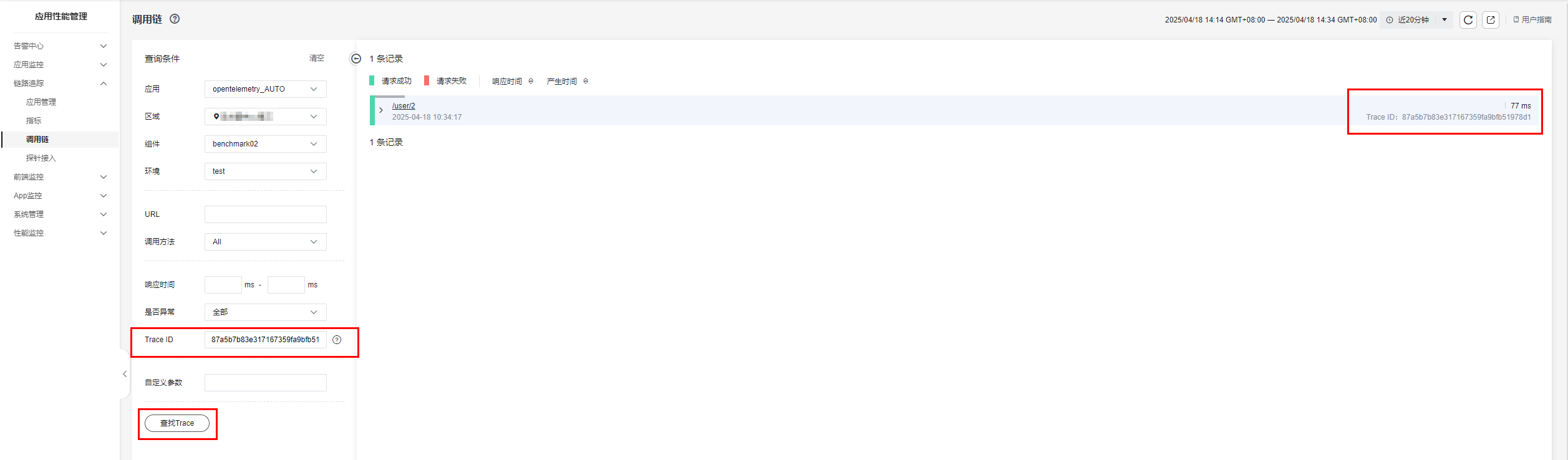

6. 在“查询条件”的Trace ID框中，输入步骤4中获取的x_apm_trace_id，单击“查找 Trace”。

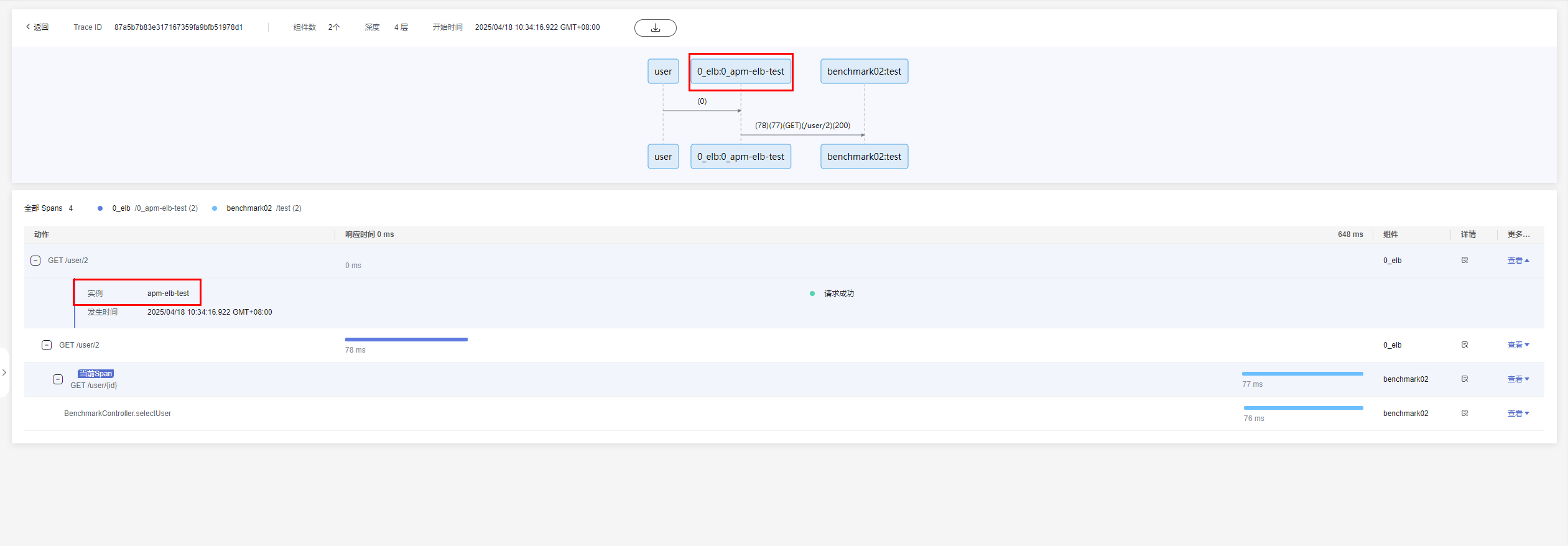

7. 单击调用链URL，查看完整的调用链详情，可以看到ELB实例信息相关的span。



APIG通过Opentelemetry方式接入APM

1. 登录APIG控制台，详细操作参见《API网关 APIG 快速入门》。

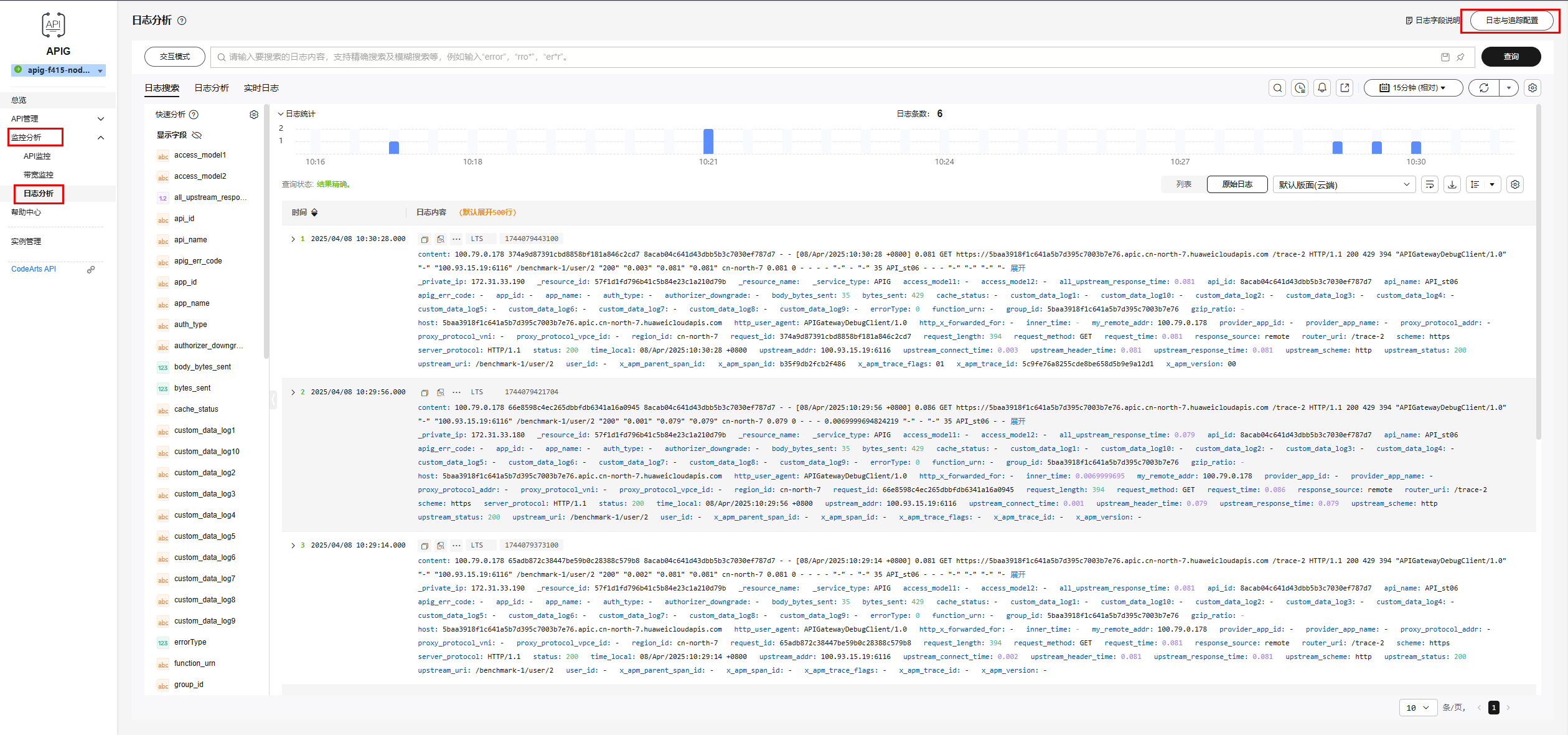

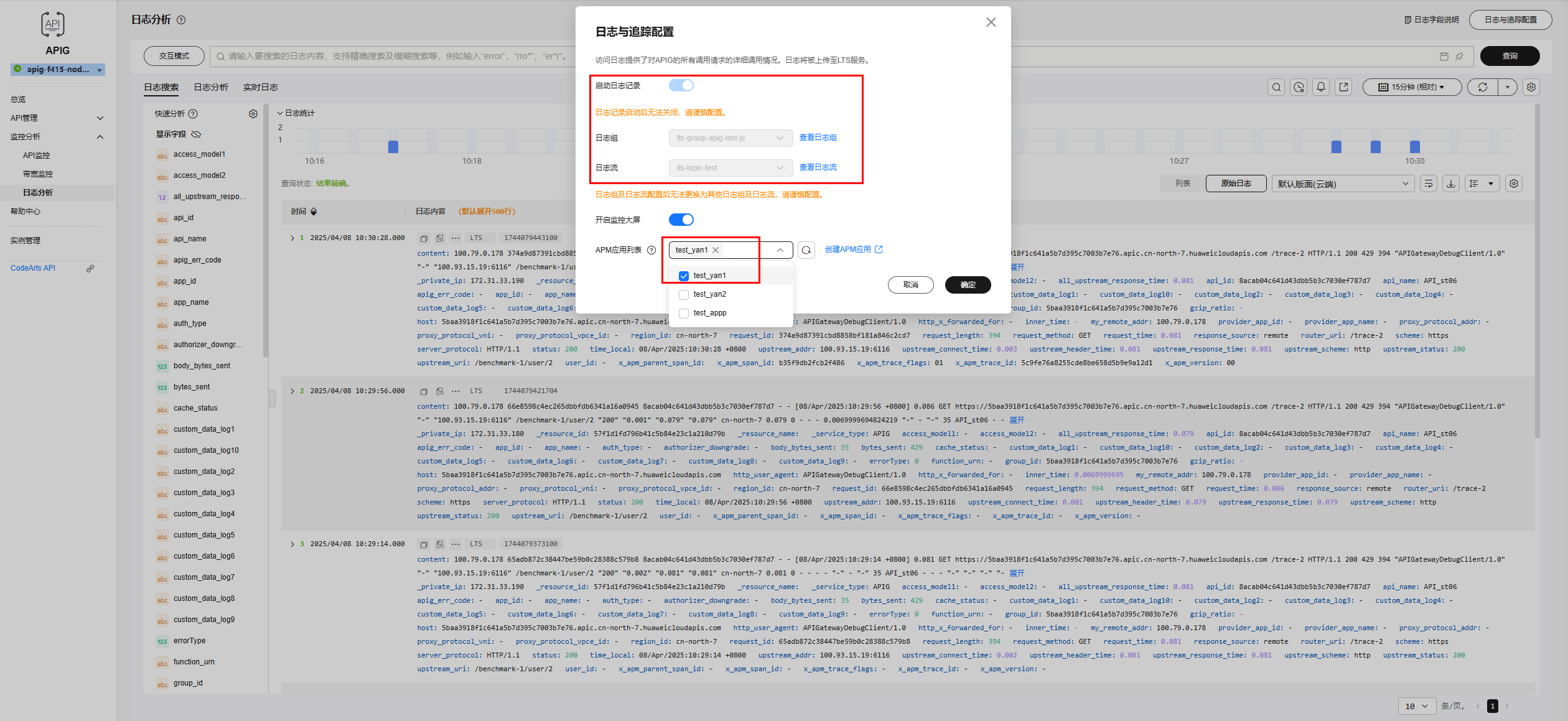

2. 在APIG页面，“监控分析 > 日志分析”中开启日志记录和监控大屏，绑定APM应用。APM应用名称以test_yan1为例，详细操作参见前提条件。

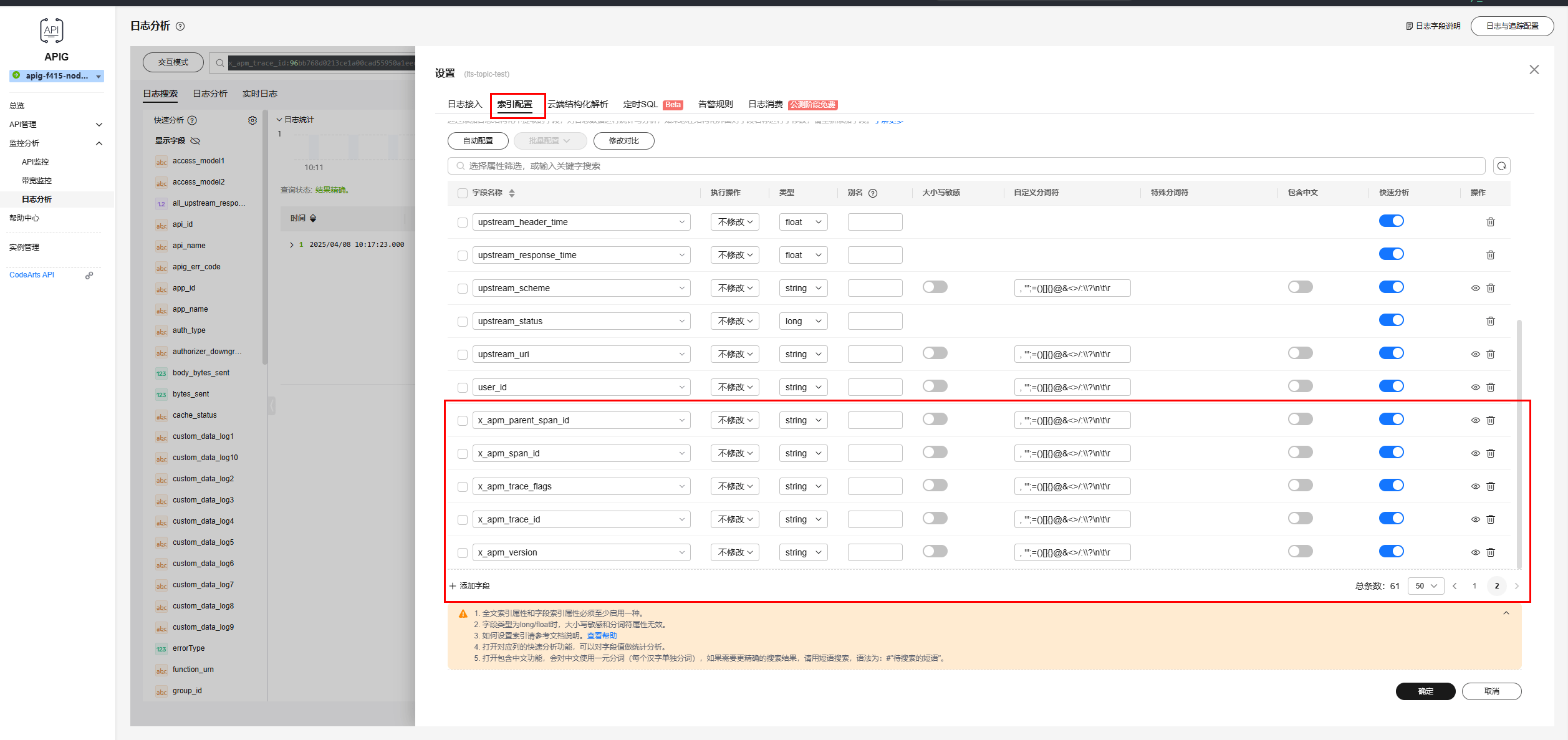

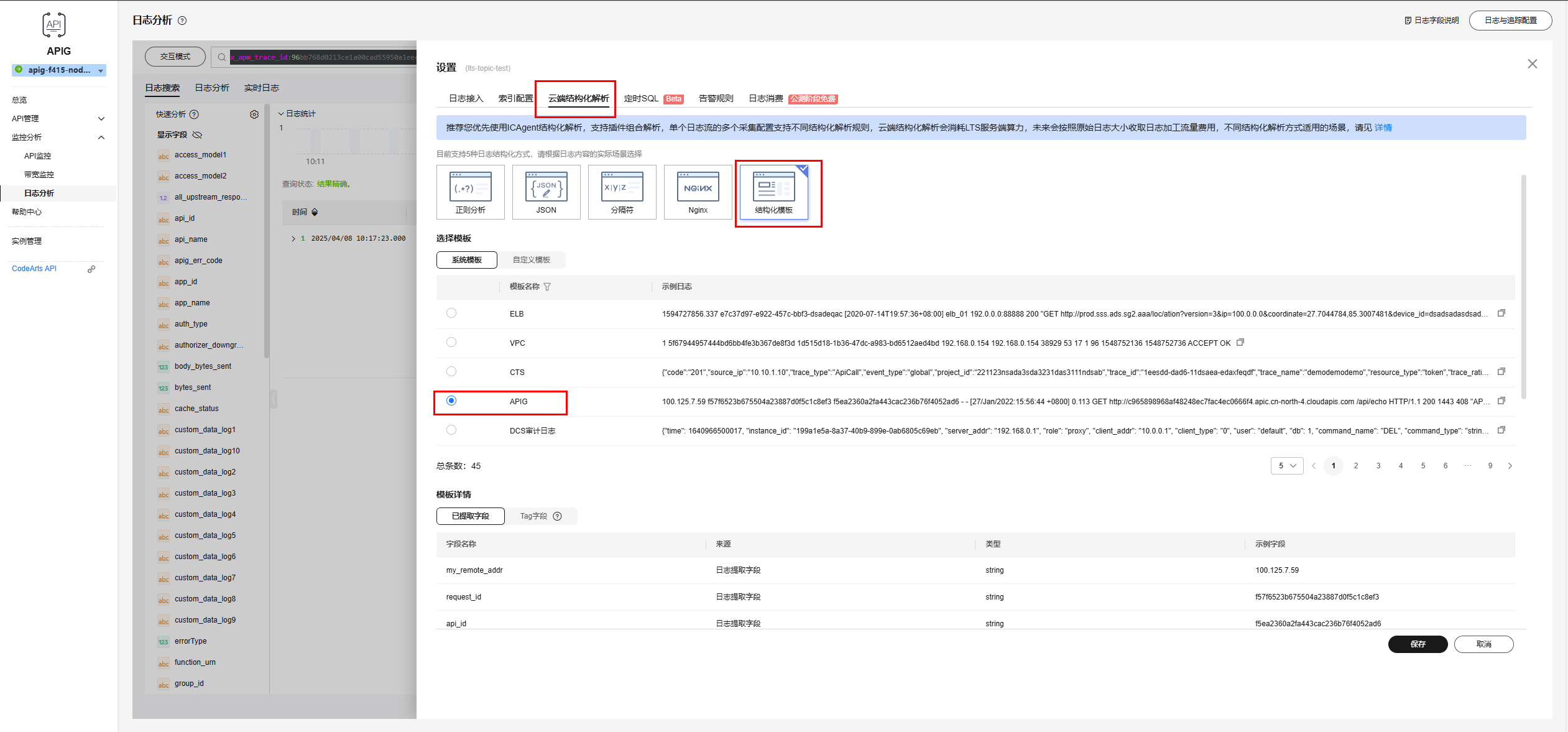

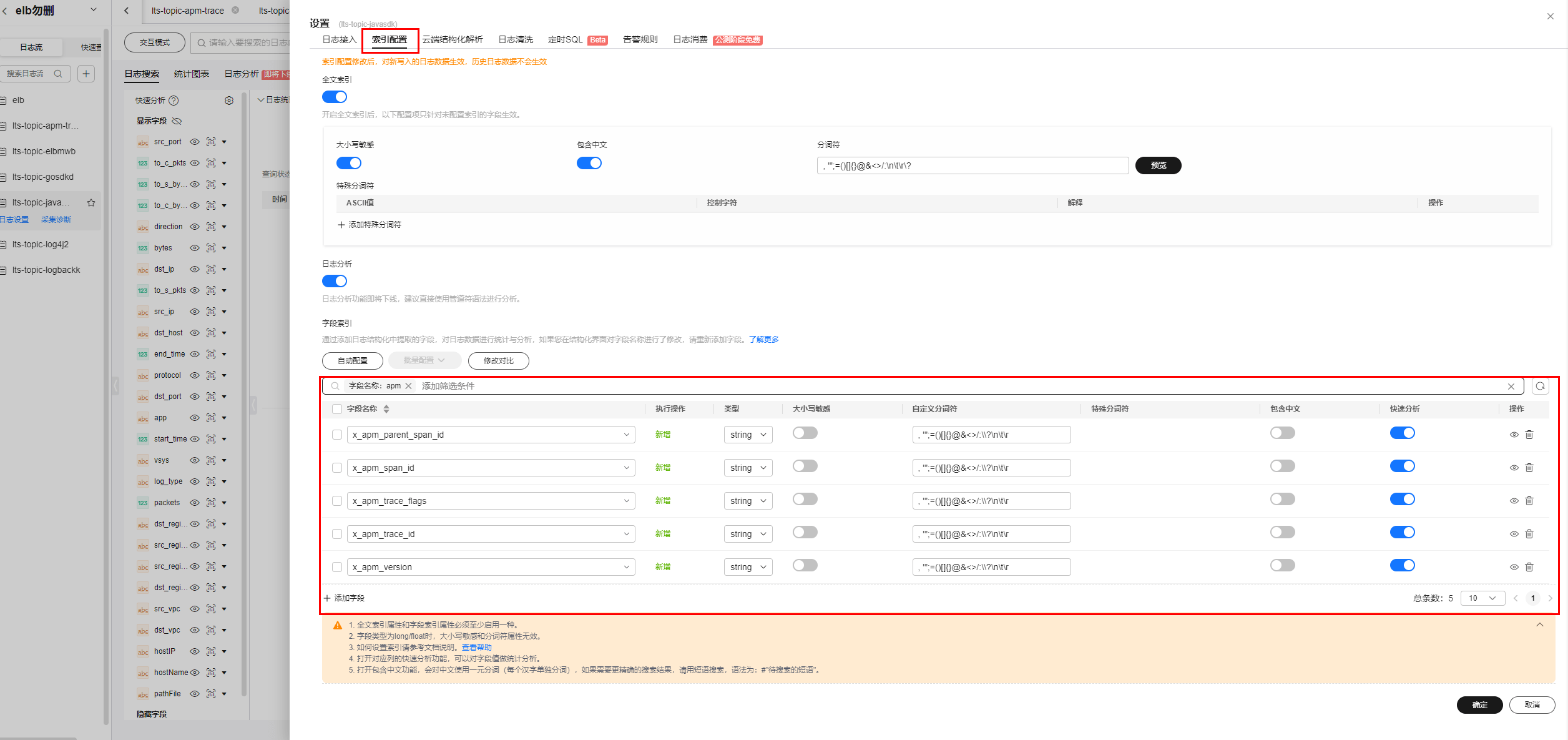

3. 对步骤2中选择的日志流配置云端结构化解析，并且对x_apm_*五个字段开启配置索引。

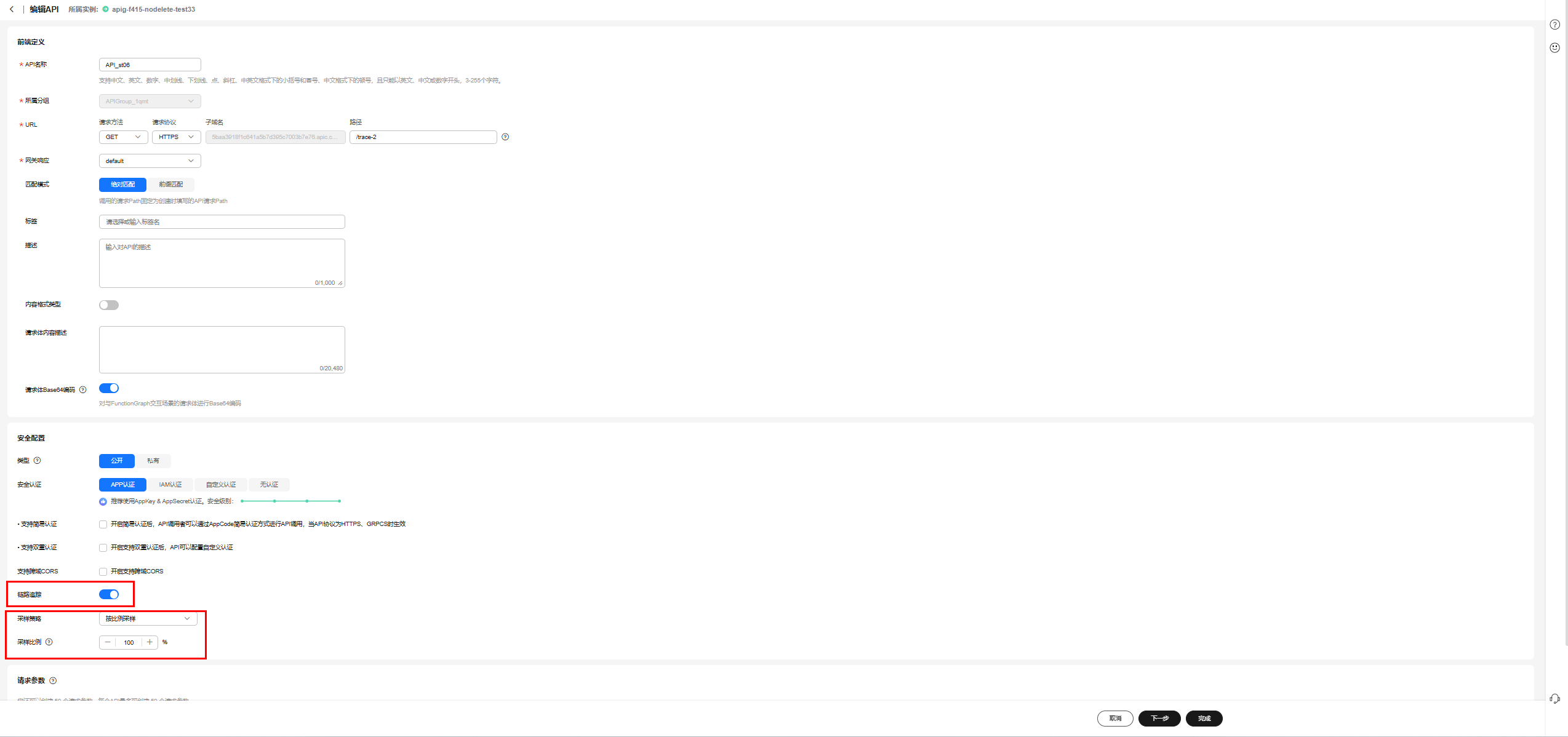

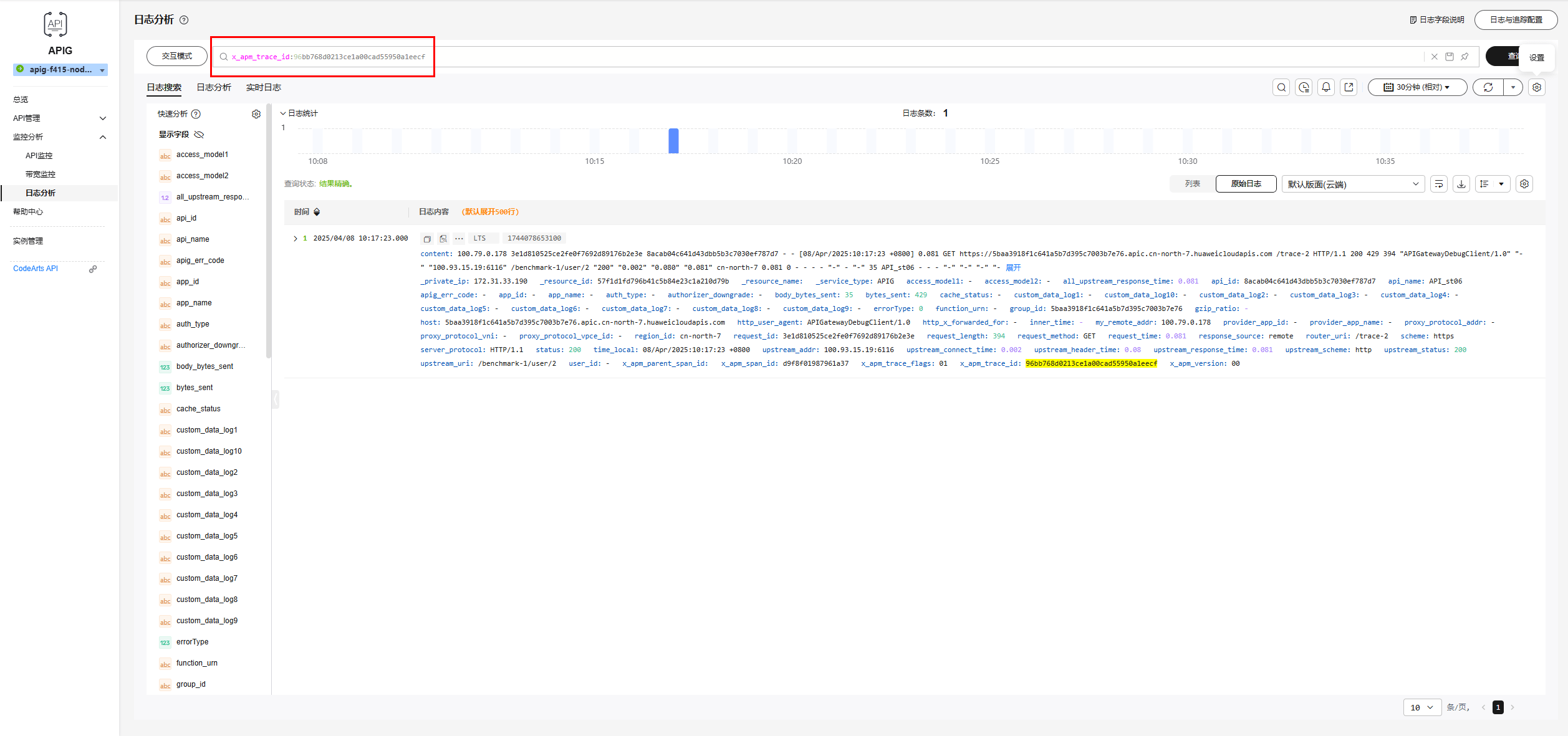

4. 开启链路追踪，访问日志上报LTS。创建API，开启链路追踪，链路追踪开启，触发API调用，API访问日志就会上报到LTS，在LTS页面可以通过关键字x_apm_trace_id:96bb768d0213ce1a00cad55950a1eecf搜索到对应的APIG访问日志。

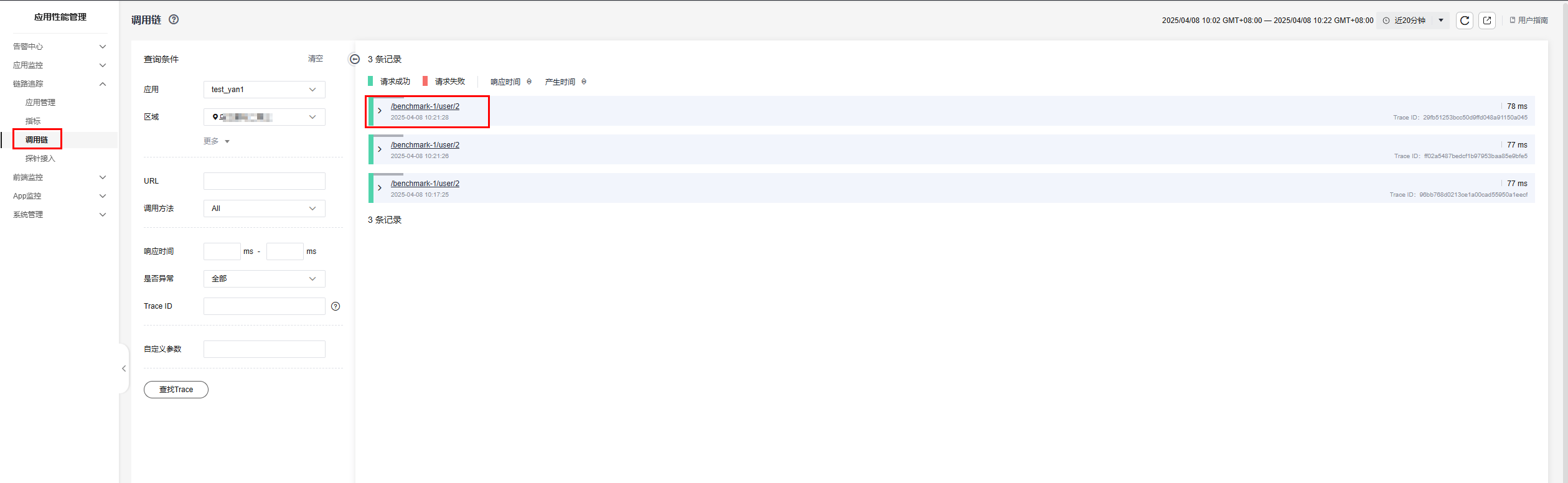

5. 登录APM控制台，在左侧导航栏中选择“链路追踪 > 调用链”。
6. 在“查询条件”的Trace ID框中，输入步骤4中获取的x_apm_trace_id，单击“查找 Trace”。

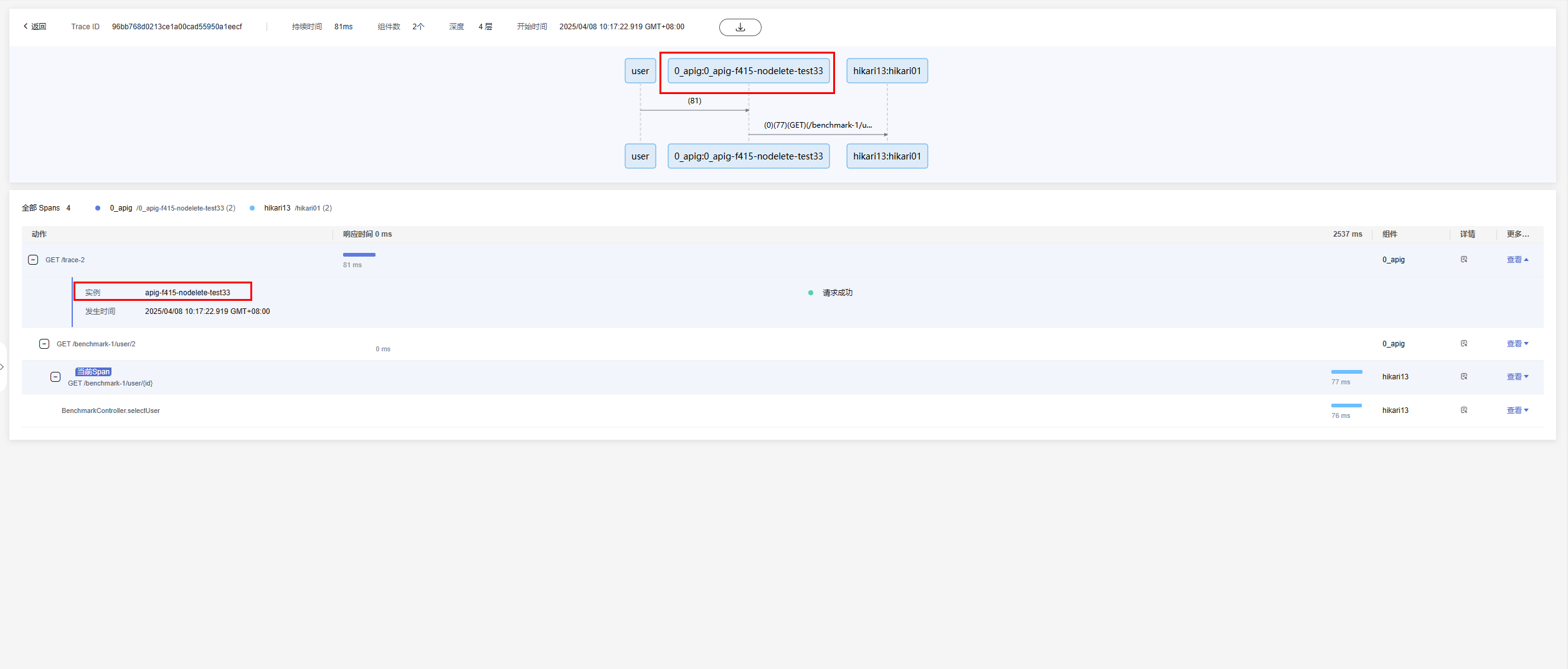

7. 单击调用链URL，查看完整的调用链详情，可以看到APIG实例信息相关的span。



如何在APM页面查看已经接入的应用

用户已经通过Opentelemetry方式，APM的链路追踪下接入应用，应用名称为opentelemetry_AUTO。

1. 登录管理控制台。
2. 单击左侧，选择“管理与监管 > 应用性能管理 APM”，进入APM服务页面。

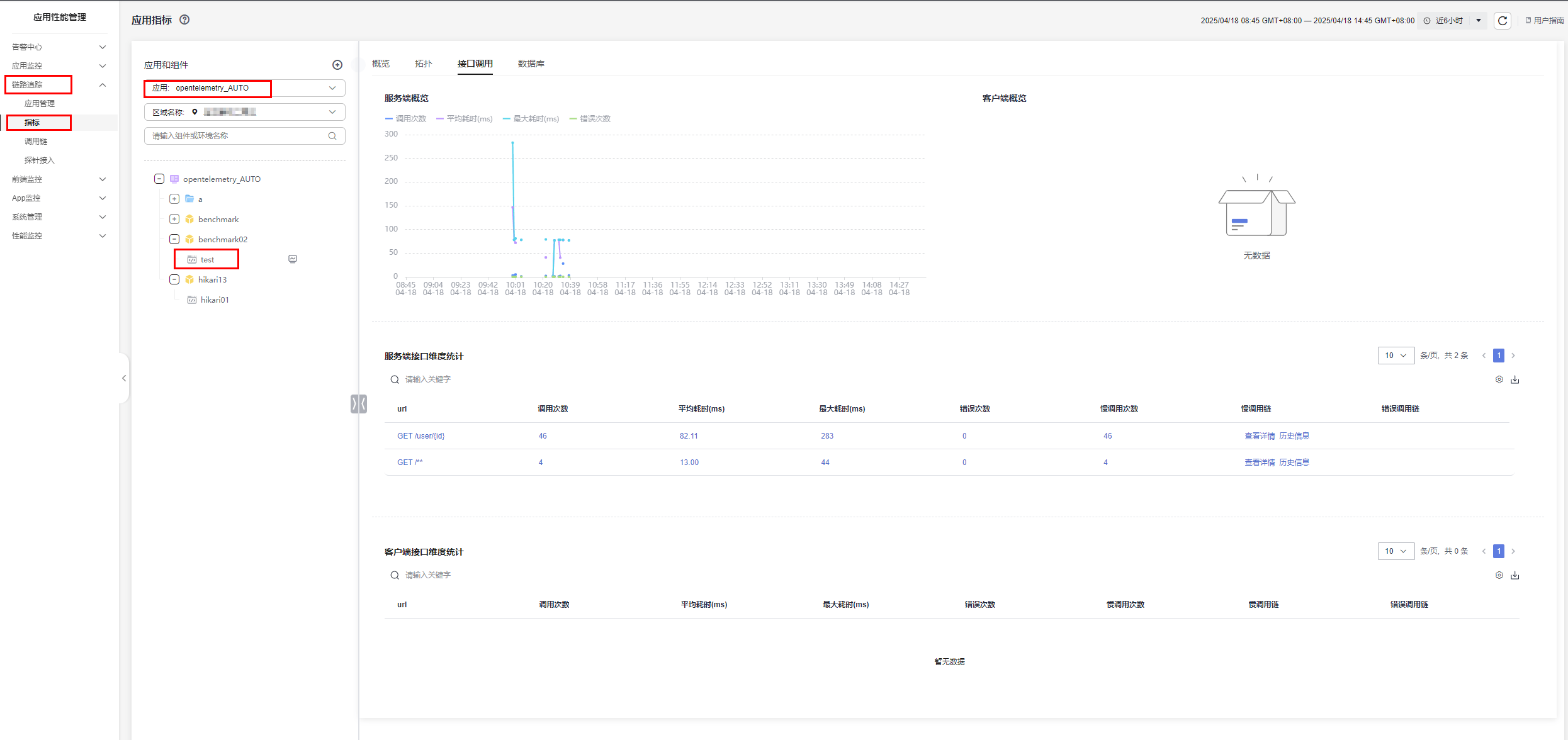

3. 在左侧导航栏中选择“链路追踪 > 指标”。
4. 在“应用和组件”栏中的“应用”下拉框中，选择“opentelemetry_AUTO”。

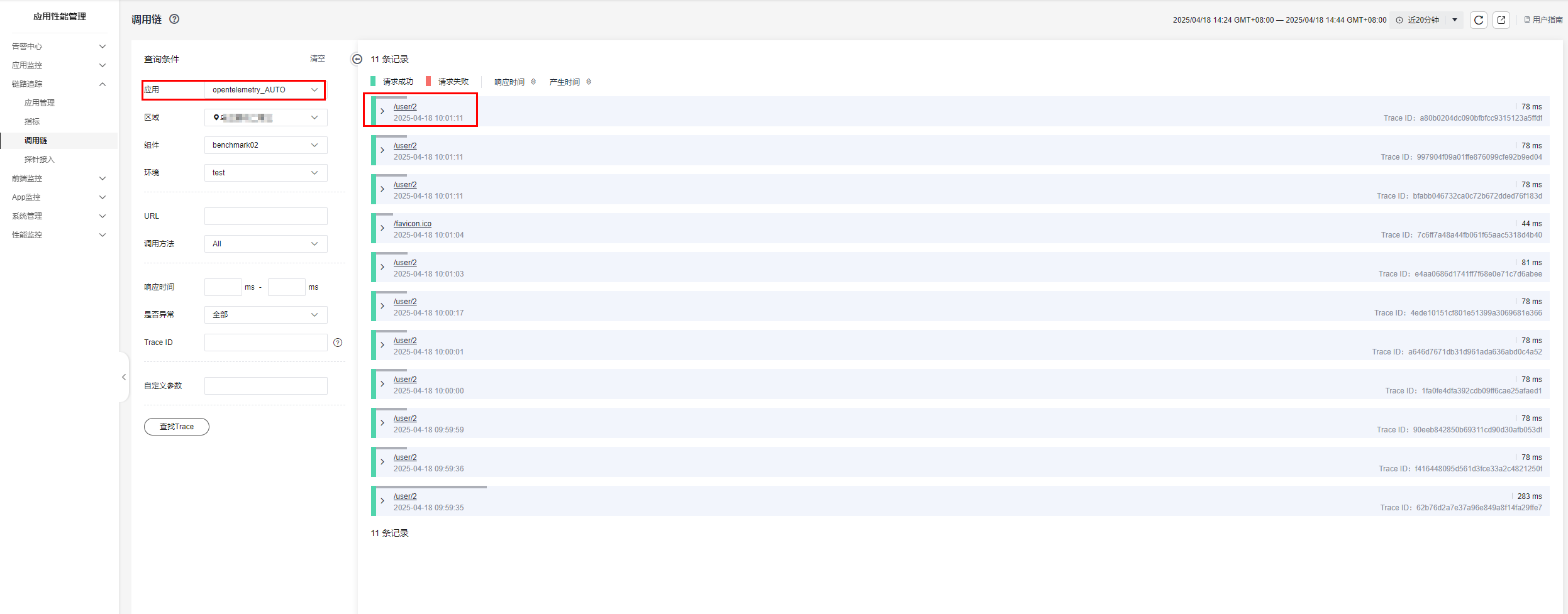

5. 在左侧导航栏中选择“链路追踪 > 调用链”。“在查询条件”栏中的“应用”下拉框中，选择“opentelemetry_AUTO”，查看调用链。

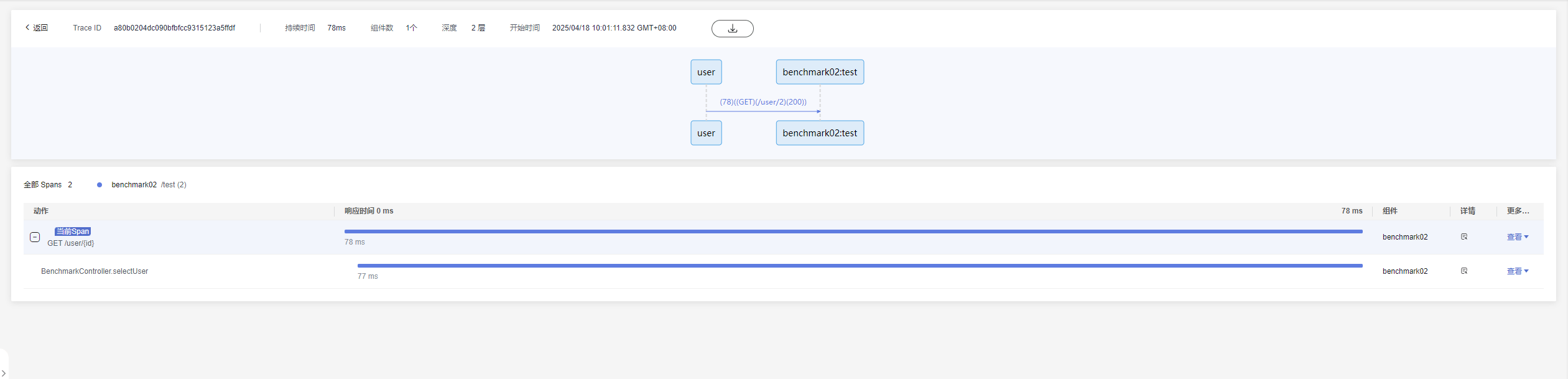

6. 单击查看调用链详情，未开启全链路监控之前，在调用链中只能看到后端服务的span。调用链详细介绍，请参见调用链。
