基本概念

更新时间:2024-11-12 GMT+08:00
分享

云容器引擎(Cloud Container Engine,简称CCE)提供高度可扩展的、高性能的企业级Kubernetes集群。借助云容器引擎,您可以在云上轻松部署、管理和扩展容器化应用程序。

云容器引擎提供Kubernetes原生API,支持使用kubectl,且提供图形化控制台,让您能够拥有完整的端到端使用体验,使用云容器引擎前,建议您先了解相关的基本概念。

集群(Cluster)

集群指容器运行所需要的云资源组合,关联了若干云服务器节点、负载均衡等云资源。您可以理解为集群是“同一个子网中一个或多个弹性云服务器(又称:节点)”通过相关技术组合而成的计算机群体,为容器运行提供了计算资源池。

云容器引擎支持的集群类型如下:

集群类型

描述

CCE Standard集群

CCE Standard集群是云容器引擎服务的标准版本集群,提供商用级容器集群服务,并完全兼容开源 Kubernetes 集群标准功能。

CCE Standard集群为您提供简单、低成本、高可用的解决方案,无需管理和运维控制节点,并且可根据业务场景选择使用容器隧道网络模型或VPC网络模型,适合对性能和规模没有特殊要求的通用场景。

CCE Turbo集群

CCE Turbo集群是基于云原生基础设施构建的云原生2.0容器引擎服务,具备软硬协同、网络无损、安全可靠、调度智能的优势,为用户提供一站式、高性价比的全新容器服务体验。

CCE Turbo集群提供了面向大规模高性能的场景云原生2.0网络,容器直接从VPC网段内分配IP地址,容器和节点可以分属不同子网,支持VPC内的外部网络与容器IP直通,享有高性能。

CCE Autopilot集群

CCE Autopilot是云容器引擎服务推出的Serverless版集群,提供免运维的容器服务,并提供经过优化的Kubernetes兼容能力。

CCE Autopilot集群提供了无用户节点的部署方式,简化了应用部署流程。您无需购买节点,也无需对节点的部署、管理和安全性进行维护,只需要关注应用业务逻辑的实现,可以大幅降低您的运维成本,提高应用程序的可靠性和可扩展性。

节点(Node)

每一个节点对应一台服务器(可以是虚拟机实例或者物理服务器),容器应用运行在节点上。节点上运行着Agent代理程序(kubelet),用于管理节点上运行的容器实例。集群中的节点数量可以伸缩。

节点池(NodePool)

节点池是集群中具有相同配置的一组节点,一个节点池包含一个节点或多个节点。

虚拟私有云(VPC)

虚拟私有云是通过逻辑方式进行网络隔离,提供安全、隔离的网络环境。您可以在VPC中定义与传统网络无差别的虚拟网络,同时提供弹性IP、安全组等高级网络服务。

安全组

安全组是一个逻辑上的分组,为同一个VPC内具有相同安全保护需求并相互信任的弹性云服务器提供访问策略。安全组创建后,用户可以在安全组中定义各种访问规则,当弹性云服务器加入该安全组后,即受到这些访问规则的保护。

集群、虚拟私有云、安全组和节点的关系

图1,同一个Region下可以有多个虚拟私有云(VPC)。虚拟私有云由一个个子网组成,子网与子网之间的网络交互通过子网网关完成,而集群就是建立在某个子网中。因此,存在以下三种场景:
  • 不同集群可以创建在不同的虚拟私有云中。
  • 不同集群可以创建在同一个子网中。
  • 不同集群可以创建在不同的子网中。
图1 集群、VPC、安全组和节点的关系

实例(Pod)

在Kubernetes中,Pod是部署应用或服务的最小基本单位。一个Pod可以封装一个或多个应用容器,多个容器通常共享存储和网络资源。每个Pod都有一个独立的网络IP地址,这使得 Pod内的容器可以相互通信,并且可以被集群内的其他Pod访问。同时,Kubernetes提供多种策略选项来管理容器的运行方式,包括重启策略、资源请求和限制、生命周期钩子等。

图2 实例(Pod)

容器(Container)

一个通过Docker镜像创建的运行实例被称为容器。在一个节点(宿主机)上可以运行多个容器。容器的实质是进程,但与直接在宿主机上执行的进程不同,容器进程运行于属于自己的独立的命名空间中。这些命名空间提供了一种隔离机制,使得每个容器都有自己的文件系统、网络接口、进程 ID 等,从而实现了操作系统级别的隔离。

图3 实例Pod、容器Container、节点Node的关系

工作负载

工作负载是在Kubernetes上运行的应用程序。无论您的工作负载是单个组件还是协同工作的多个组件,您都可以在Kubernetes上的一组Pod中运行它。在Kubernetes中,工作负载是对一组Pod的抽象模型,用于描述业务的运行载体,包括DeploymentStatefulSetDaemonSetJobCronJob等多种类型。

  • 无状态工作负载即Kubernetes中的“Deployment”无状态工作负载支持弹性伸缩与滚动升级,适用于实例完全独立、功能相同的场景,如Web服务器(NGINX)、博客平台(WordPress)等。
  • 有状态工作负载即Kubernetes中的“StatefulSet”有状态工作负载支持实例有序部署和删除,每个Pod都有一个持久的标识符,并且可以相互通信,适用于需要持久化存储和实例间相互通信的应用,如分布式键值存储系统(ETCD)、高可用的数据库(MySQL-HA)等。
  • 创建守护进程集:即Kubernetes中的“DaemonSet”守护进程集确保全部(或者某些)节点都运行一个Pod实例,支持会自动将Pod部署到新加入集群的节点上,它适用于需要在每个节点上运行的服务,如日志收集(fluentd)、监控代理(Prometheus Node Exporter)等。
  • 普通任务:即Kubernetes中的“Job”普通任务是一次性运行的任务,确保指定数量的Pod成功完成执行。适用于需要在集群中执行一次性任务的场景,如数据备份、批量处理等。
  • 定时任务:即Kubernetes中的“CronJob”定时任务是按照指定时间周期运行的任务。适用于需要定期执行的任务,如定时数据同步、定时生成报告等。
图4 工作负载与Pod的关系

镜像(Image)

镜像(Image)是一个模板,是容器应用打包的标准格式,用于创建容器。或者说,镜像是一个特殊的文件系统,除了提供容器运行时所需的程序、库、资源、配置等文件外,还包含了一些为运行时准备的配置参数(如匿名卷、环境变量、用户等)。镜像不包含任何动态数据,其内容在构建之后也不会被改变。在部署容器化应用时可以指定镜像,镜像可以来自于 Docker Hub、容器镜像服务或者用户的私有镜像仓库。例如,开发者可以创建一个包含特定应用程序及其所有依赖的镜像,确保在任何环境中都能以相同的方式运行。

镜像(Image)和容器(Container)的关系,就像是面向对象程序设计中的类和实例一样,镜像是静态的定义,容器是镜像运行时的实体。容器可以被创建、启动、停止、删除、暂停等。

图5 镜像、容器、工作负载的关系

命名空间(Namespace)

命名空间是对一组资源和对象的抽象整合,允许您将相关的资源和对象(如Pods、Services、Deployments等)组织在一起,形成一个逻辑上的分组。不同命名空间中的数据彼此隔离,但它们仍可以共享同一个集群的基础资源(如CPU、内存、存储等)。您可以在不同的命名空间中部署不同的环境,例如开发环境、测试环境和生产环境,这样可以确保环境之间的隔离,同时便于管理和维护。

在Kubernetes中,大部分资源对象都是命名空间级别的,如Pods、Services、Replication Controllers和Deployments等,这意味着它们属于某一个命名空间(默认是default)。但仍有一部分资源是集群级别的,例如Node、PersistentVolumes等,它们不属于任何命名空间,为所有命名空间中的资源提供服务。

服务(Service)

在Kubernetes中,Service用于定义Pods的访问策略。Service类型的取值以及行为如下:

  • ClusterIP:这是默认的Service类型,它会在集群内部为Service分配一个唯一的IP地址。这个IP地址只在集群内部可用,外部无法直接访问。ClusterIP类型的Service通常用于集群内部的通信。
  • NodePort:NodePort类型的Service会在集群的所有节点上打开一个静态端口(NodePort),通过这个端口可以访问Service。这个类型的Service允许外部流量通过节点绑定的弹性IP和指定的端口访问Service,从而实现对外提供服务。
  • LoadBalancer:利用云服务提供商的负载均衡器,将Service暴露给外部网络。外部的负载均衡器可以将流量转发到集群中NodePort服务和ClusterIP服务。
  • DNAT:使用DNAT网关为集群节点提供网络地址转换服务,使多个节点可以共享使用弹性IP。与直接为节点绑定弹性IP的方式相比,DNAT方式增强了可靠性,弹性IP无需与单个节点绑定,任何节点状态的异常不影响其访问。

七层负载均衡(Ingress)

Ingress是为进入集群的请求提供路由规则的集合,可以给service提供集群外部访问的URL、负载均衡、SSL终止、HTTP路由等。

网络策略(NetworkPolicy)

NetworkPolicy提供了基于策略的网络控制,用于隔离应用并减少攻击面。它使用标签选择器模拟传统的分段网络,并通过策略控制它们之间的流量以及来自外部的流量。

配置项(Configmap)

ConfigMap用于保存配置数据的键值对,可以用来保存单个属性,也可以用来保存配置文件。ConfigMap跟Secret很类似,但它可以更方便地处理不包含敏感信息的字符串。

密钥(Secret)

Secret解决了密码、Token、密钥等敏感数据的配置问题,而不需要把这些敏感数据暴露到镜像或者Pod Spec中。Secret可以通过Volume或者环境变量的方式使用。

标签(Label)

在Kubernetes中,标签(Label)是附加到资源对象(如Pod、Service、Deployment等)上的键值对。标签的主要作用是为这些对象提供额外的、语义化的元数据,以便于用户和系统能够更容易地识别、组织和管理资源。

标签选择器(LabelSelector)

在Kubernetes中,标签选择器是一种强大的机制,极大地简化了资源管理和操作的复杂性。它允许用户根据资源对象上的标签来选择和分组这些对象,可以对选中的资源组执行批量操作,如流量分配、扩缩容、更新配置、监控状态等。

注解(Annotation)

Annotation与Label类似,也使用key/value键值对的形式进行定义。但它们在用途和约束上有所不同。

Label更多地用于资源的选择和管理,具有严格的命名规则,它定义的是Kubernetes对象的元数据(Metadata),并且用于Label Selector为用户提供选择资源的能力。

Annotation则是用户任意定义的“附加”信息,Kubernetes系统不会直接使用这些注解来控制资源的行为,但它存储的额外信息可以被外部工具获取,用于扩展Kubernetes的功能。

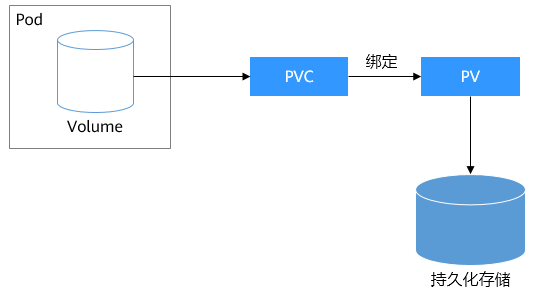

存储卷(PersistentVolume)

PersistentVolume(PV)是集群的一块存储资源,可以是本地磁盘或网络存储。它具有独立于Pod的生命周期,这意味着即使使用PV的Pod被删除,PV中的数据也不会丢失。

存储声明(PersistentVolumeClaim)

PersistentVolumeClaim (PVC) 用户对存储资源PV的请求,它指定了存储的大小、访问模式等要求,Kubernetes会自动匹配合适的PV来满足这些要求。

PV和PVC之间的关系类似于Pod和Node的关系:Pod消耗Node资源,而PVC消耗PV资源。

弹性伸缩(HPA)

Horizontal Pod Autoscaling,简称HPA,是Kubernetes中实现POD水平自动伸缩的功能。HPA允许Kubernetes集群根据CPU使用率、内存使用率或其他选择的指标自动增加或减少 Pod 的数量。您可以设置目标指标的阈值,HPA会根据这些阈值自动调整Pod的数量,以保持应用的性能。

亲和性与反亲和性

在应用没有容器化之前,原先一个虚机上会装多个组件,进程间会有通信。但在做容器化拆分的时候,往往直接按进程拆分容器,比如业务进程一个容器,监控日志处理或者本地数据放在另一个容器,并且有独立的生命周期。这时如果分布在网络中两个较远的点,请求经过多次转发,性能会很差。

  • 亲和性:可以实现就近部署,增强网络能力实现通信上的就近路由,减少网络的损耗。如:应用A与应用B两个应用频繁交互,所以有必要利用亲和性让两个应用尽可能地靠近,甚至在一个节点上,以减少因网络通信而带来的性能损耗。
  • 反亲和性:主要是出于高可靠性考虑,尽量分散实例,某个节点故障的时候,对应用的影响只是 N 分之一或者只是一个实例。如:当应用采用多副本部署时,有必要采用反亲和性让各个应用实例打散分布在各个节点上,以提高HA。

节点亲和性(NodeAffinity)

通过选择标签的方式,可以限制Pod被调度到特定的节点上。

工作负载亲和性(PodAffinity)

指定工作负载部署在相同节点。用户可根据业务需求进行工作负载的就近部署,容器间通信就近路由,减少网络消耗。

工作负载反亲和性(PodAntiAffinity)

指定工作负载部署在不同节点。同个工作负载的多个实例反亲和部署,减少宕机影响;互相干扰的应用反亲和部署,避免干扰。

资源配额(Resource Quota)

资源配额(Resource Quotas)允许管理员为命名空间设置资源使用总和的限制,例如CPU、内存、磁盘空间和网络带宽等。

资源限制(Limit Range)

默认情况下,K8s中所有容器都没有任何CPU和内存限制。LimitRange用来给命名空间中的对象(如Pod等)增加资源限制。

LimitRange对象提供的限制能够实现以下能力:

  • 在一个命名空间中对每个Pod或容器的最小/最大资源使用量进行限制。
  • 在一个命名空间中对每个PersistentVolumeClaim能申请的最小/最大存储空间进行限制。
  • 在一个命名空间中对一种资源的申请值和限制值的比值进行控制。
  • 设置一个命名空间中对计算资源的默认申请/限制值,并且自动在运行时注入到多个容器中。

环境变量

环境变量是指容器运行环境中设定的一个变量,您可以在创建容器模板时设定不超过30个的环境变量。环境变量可以在工作负载部署后修改,为工作负载提供了极大的灵活性。

在CCE中设置环境变量与Dockerfile中的“ENV”效果相同。

模板(Chart)

Kubernetes集群可以通过Helm实现软件包管理,这里的Kubernetes软件包被称为模板(Chart)。Helm对于Kubernetes的关系类似于在Ubuntu系统中使用的apt命令,或是在CentOS系统中使用的yum命令,它能够快速查找、下载和安装模板(Chart)。

模板(Chart)是一种Helm的打包格式,它只是描述了一组相关的集群资源定义,而不是真正的容器镜像包。模板中仅仅包含了用于部署Kubernetes应用的一系列YAML文件,您可以在Helm模板中自定义应用程序的一些参数设置。在模板的实际安装过程中,Helm会根据模板中的YAML文件定义在集群中部署资源,相关的容器镜像并不会包含在模板包中,而是依旧从YAML中定义好的镜像仓库中进行拉取。

对于应用开发者而言,需要将容器镜像包发布到镜像仓库,并通过Helm的模板将安装应用时的依赖关系统一打包,预置一些关键参数,来降低应用的部署难度。

对于应用使用者而言,可以使用Helm查找模板(Chart)包并支持调整自定义参数。Helm会根据模板包中的YAML文件直接在集群中安装应用程序及其依赖,应用使用者不用编写复杂的应用部署文件,即可以实现简单的应用查找、安装、升级、回滚、卸载。
