更新桌面安全启动证书

操作场景

制作用户桌面镜像章节制作的私有镜像完成了驱动、软件、系统环境的标准化配置，并通过API接口成功启用安全启动，然而，该镜像中的数字证书仍为2011版本，当证书吊销或失效时可能会导致发放的桌面异常，需要升级至2023版本。2023版本证书不支持直接导入至初始创建的镜像中，其更新必须基于已启用安全启动且携带2011版本证书的原始镜像进行增量刷新，需执行如下操作流程：

1. 使用制作用户桌面镜像章节制作的镜像新发放一台弹性云服务器。
2. 在弹性云服务器中完成2023版本证书的更新。
3. 吊销弹性云服务器中原2011版本证书。
4. 将弹性云服务器创建为镜像。
5. 调用接口开启安全启动。

前提条件

获取2023版本证书：

• 获取平台密钥：在获取证书页面中的“PKpub”参数右侧单击下载“windows oem devices pk.cer”密钥。
• 获取密钥交换密钥： 在获取证书页面中的“Microsoft Corporation KEK 2K CA 2023”参数右侧单击下载“microsoft corporation kek 2k ca 2023.crt”密钥。
• 获取签名数据库密钥：在获取证书页面中的“Windows UEFI CA 2023”参数右侧单击下载“windows uefi ca 2023.crt”密钥。

限制与约束

仅如下操作系统版本支持：

• Windows 11 23H2企业版
• Windows 11 24H2专业版
• Windows 11 24H2企业版
• Windows 11 24H2企业版LTSC

发放弹性云服务器

1. 登录管理控制台。
2. 单击管理控制台左上方“”，依次选择“ 计算 > 镜像服务”。

   进入“镜像服务”页面。

3. 单击“私有镜像”页签，进入对应的镜像列表页面。
4. 在制作用户桌面镜像章节制作的镜像所在行的“操作”列下，单击“申请服务器”。
5. 创建云服务器的详细操作请参见“自定义购买ECS”。


   • 发放弹性云服务器时规格请选择S7t或Ac8。

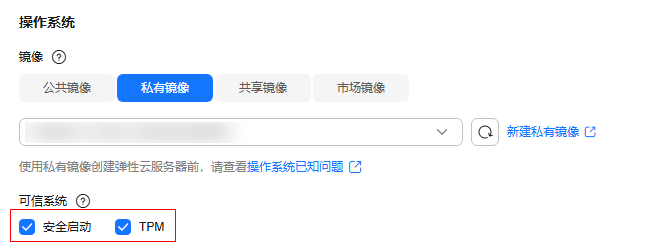

   • 发放弹性云服务器过程中，请勾选可信系统下的“安全启动”和“TPM”。



在云服务器中更新2023版本证书

更新DB证书

将“Windows UEFI CA 2023”证书添加到 UEFI“安全启动签名数据库”(DB)。 通过将此证书添加到数据库，设备固件将会信任由此证书签名的启动应用程序。

1. 通过账号密码登录弹性云服务器。
2. 分别执行如下命令更新DB证书。
   1. 在云服务器中单击“”，搜索“命令提示符”，右键单击“以管理员身份运行”，打开命令提示行窗口。

   执行命令：reg add HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Secureboot /v AvailableUpdates /t REG_DWORD /d 0x40 /f

   2. 在云服务器中单击“”，搜索“Windows PowerShell”，右键单击“以管理员身份运行”，进入Windows PowerShell运行窗口。

   执行命令：Start-ScheduledTask -TaskName "\Microsoft\Windows\PI\Secure-Boot-Update"

   3. 在“Windows PowerShell”运行窗口中执行如下命令查看DB证书是否更新。

   [System.Text.Encoding]::ASCII.GetString((Get-SecureBootUEFI db).bytes) -match 'Windows UEFI CA 2023'

   结果返回为“True”说明数据库已成功更新。

更新设备上的启动管理器

在设备上安装使用“Windows UEFI CA 2023”证书签名的启动管理器应用程序。

1. 在云服务器中单击“”，搜索“命令提示符”，右键单击“以管理员身份运行”，打开命令提示行窗口。

   执行命令：reg add HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Secureboot /v AvailableUpdates /t REG_DWORD /d 0x100 /f

2. 在云服务器中单击“”，搜索“Windows PowerShell”，右键单击“以管理员身份运行”，进入Windows PowerShell运行窗口。

   执行命令：Start-ScheduledTask -TaskName "\Microsoft\Windows\PI\Secure-Boot-Update"

3. 重启云服务器。

检查2023证书是否已更新

检查bootmgfw.efi”文件是否由“Windows UEFI CA 2023”证书签名。

1. 在云服务器中单击“”，搜索“命令提示符”，单击“以管理员身份运行”，打开命令提示行窗口。
2. 以管理员身份装载 EFI 分区，以做好检查准备。

   执行命令：mountvol s: /s

3. 将bootmgfw.efi配置文件拷贝至C盘，以便查看。

   执行命令：copy S:\EFI\Microsoft\Boot\bootmgfw.efi c:\bootmgfw_2023.efi

4. 进入云服务器的“C”盘，右键单击“bootmgfw_2023.efi”文件，选择“属性”，然后选择 “数字签名” 选项卡。
5. 在“嵌入式签名”下选中已有签名，单击“详细信息”，然后单击“查看证书（V）”。
6. 在弹出的证书详情页面单击“证书路径”页签，如下所示。




   如查看的证书非2023版本，请重新执行1、2、1~5步骤。

吊销2011证书

吊销2011证书之后，由于之前的镜像校验配置的证书为2011，重启之后ECS就会无法正常启动。

1. 将“Windows 生产 PCA 2011”证书添加到安全启动 UEFI 禁止列表 (DBX)。

   分别执行如下命令：

   1. 在云服务器中单击“”，搜索“命令提示符”，右键单击“以管理员身份运行”，打开命令提示行窗口。

   执行命令：reg add HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Secureboot /v AvailableUpdates /t REG_DWORD /d 0x80 /f

   2. 在云服务器中单击“”，搜索“Windows PowerShell”，右键单击“以管理员身份运行”，进入Windows PowerShell运行窗口。

   执行命令：Start-ScheduledTask -TaskName "\Microsoft\Windows\PI\Secure-Boot-Update"

2. 在云服务器下方菜单栏，右键单击，选择“运行”，输入“eventvwr.msc”，按回车键。
3. 在事件查看器页面依次单击“Windows日志 > 系统”。

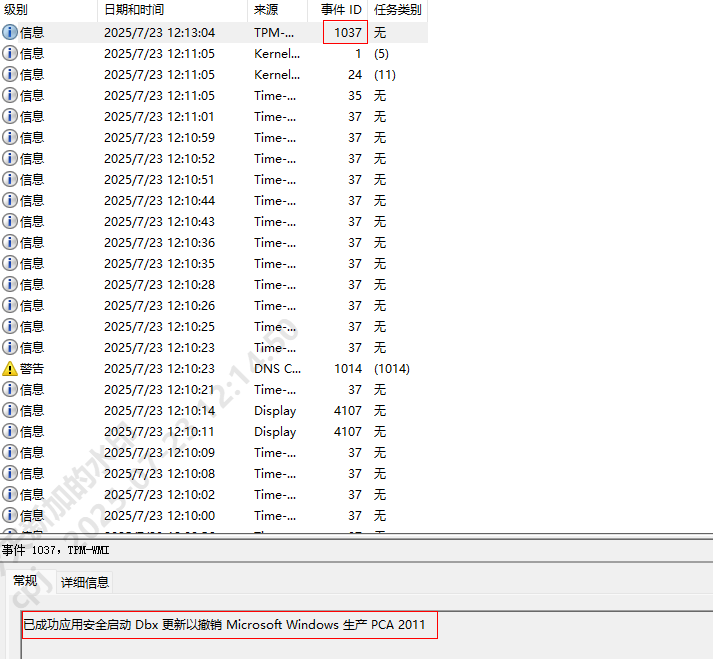

4. 在事件ID中查看“1037”事件，验证是否已成功应用安装和吊销列表。



删除临时admin用户

• 临时用户为16章节中创建的用户。
• Windows系统的本地用户可以登录使用该镜像创建的每台Windows桌面，出于安全考虑，建议根据实际需求删除Windows系统中不必要的本地用户。

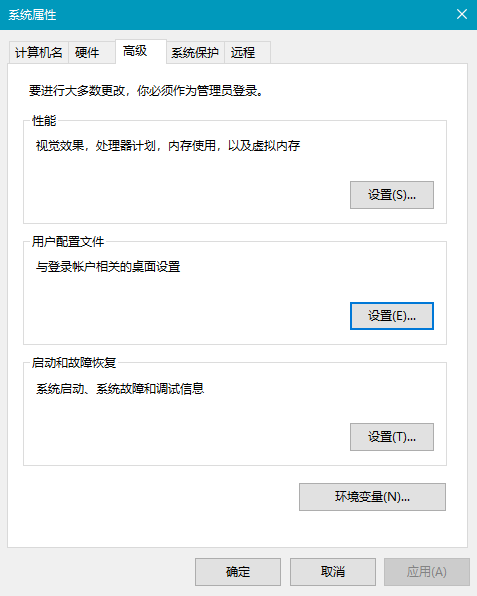

1. 在云服务器下方菜单栏，右键单击，选择“运行”，输入“sysdm.cpl”，按回车键，

   弹出“系统属性”窗口。

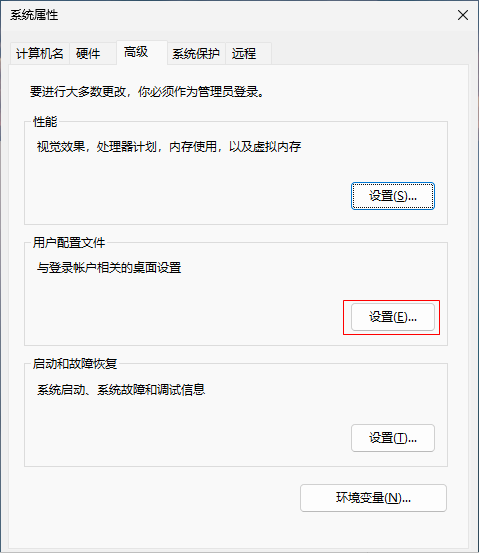

2. 在“高级”页签，在“用户配置文件”区域，单击“设置”。



3. 在“用户配置文件”页面，选中待删除的用户名的配置文件，单击“删除”。
4. 单击“是”。
5. 在云服务器下方菜单栏，右键单击，选择“运行”，输入“compmgmt.msc”，按回车键，

   弹出“计算机管理”窗口。

6. 在导航树中，选择“本地用户和组 > 用户”。
7. 在右边窗格中，右键单击16中创建的admin临时用户，选择“删除”，单击“是”。
8. 关闭“计算机管理”窗口

制作镜像

1. 在弹性云服务器列表页面，在待创建镜像的云服务器操作列“更多 > 镜像/备份 > 创建镜像”。
2. 镜像创建完成后，单击左侧导航栏的“镜像服务”查看。

为镜像配置2023版本证书和安全启动

1. 参考前提条件中获取2023版本证书。
2. 通过账号密码登录弹性云服务器。
3. 在本地Windows PC的开始菜单搜索“Windows PowerShell”，单击“以管理员身份运行”，进入Windows PowerShell运行窗口。
4. 分别执行如下命令将1获取的证书转换成Base64格式。
   • 将“windows oem devices pk.cer”证书转换成Base64格式。

     [System.Convert]::ToBase64String([System.IO.File]::ReadAllBytes("windows oem devices pk.cer证书存放路径")) | Out-File -FilePath "windows oem devices pk.base64证书生成路径" -NoNewline

   • 将“microsoft corporation kek 2k ca 2023.crt”证书转换成Base64格式。

     [System.Convert]::ToBase64String([System.IO.File]::ReadAllBytes("microsoft corporation kek 2k ca 2023.crt证书存放路径")) | Out-File -FilePath "microsoft corporation kek 2k ca 2023.base64证书生成路径" -NoNewline

   • 将“windows uefi ca 2023.crt”证书转换成Base64格式。

     [System.Convert]::ToBase64String([System.IO.File]::ReadAllBytes("windows uefi ca 2023.crt证书存放路径")) | Out-File -FilePath "windows uefi ca 2023.base64证书生成路径" -NoNewline



   以上命令中的3个证书存放路径和3个证书的生成路径需要根据实际情况替换。

   以“windows oem devices pk.cer”证书为例：

   • 证书存放路径示例：“C:\windows oem devices pk.cer”。
   • 证书生成路径示例：“C:\windows oem devices pk.base64”。

5. 调用接口，开启安全启动和VTPM。
   1. 获取制作镜像章节中的image_id，在弹性云服务器页面左侧导航栏单击“镜像服务”。

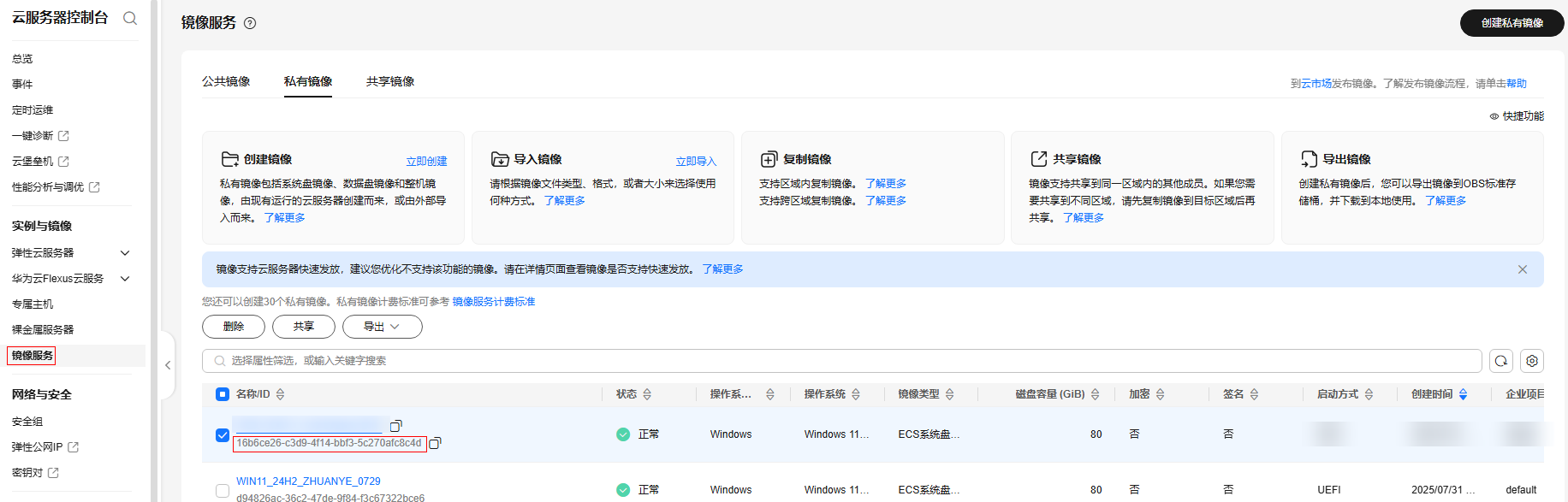

   2. 在镜像服务页面，获取镜像ID，如图1所示。
      图1 镜像ID

   3. 按照以下模板，根据说明进行编辑后备用。
      以下参数取值需要进行替换：

      • $__platform_key替换为4中生成的“windows oem devices pk.base64”证书中的内容。
      • $__key_exchange_key替换为4中生成的“microsoft corporation kek 2k ca 2023.base64”证书中的内容。
      • $__signature_database替换为4中生成的“windows uefi ca 2023.base64”证书中的内容。

      拷贝4中密钥内容时，不拷贝首行“-----BEGIN CERTIFICATE-----”和末尾“-----END CERTIFICATE-----”。

      [
          {
          "op": "add",
          "path": "/__support_tpm",
          "value": "true"
      },{
          "op": "add",
          "path": "/__support_secure_boot",
          "value": "true"
        },
        {
          "op": "add",
          "path": "/__platform_key",
          "value": "$__platform_key"
        },
        {
          "op": "add",
          "path": "/__key_exchange_key",
          "value": "$__key_exchange_key"
        },
        {
          "op": "add",
          "path": "/__signature_database",
          "value": "$__signature_database"
        }
      ]

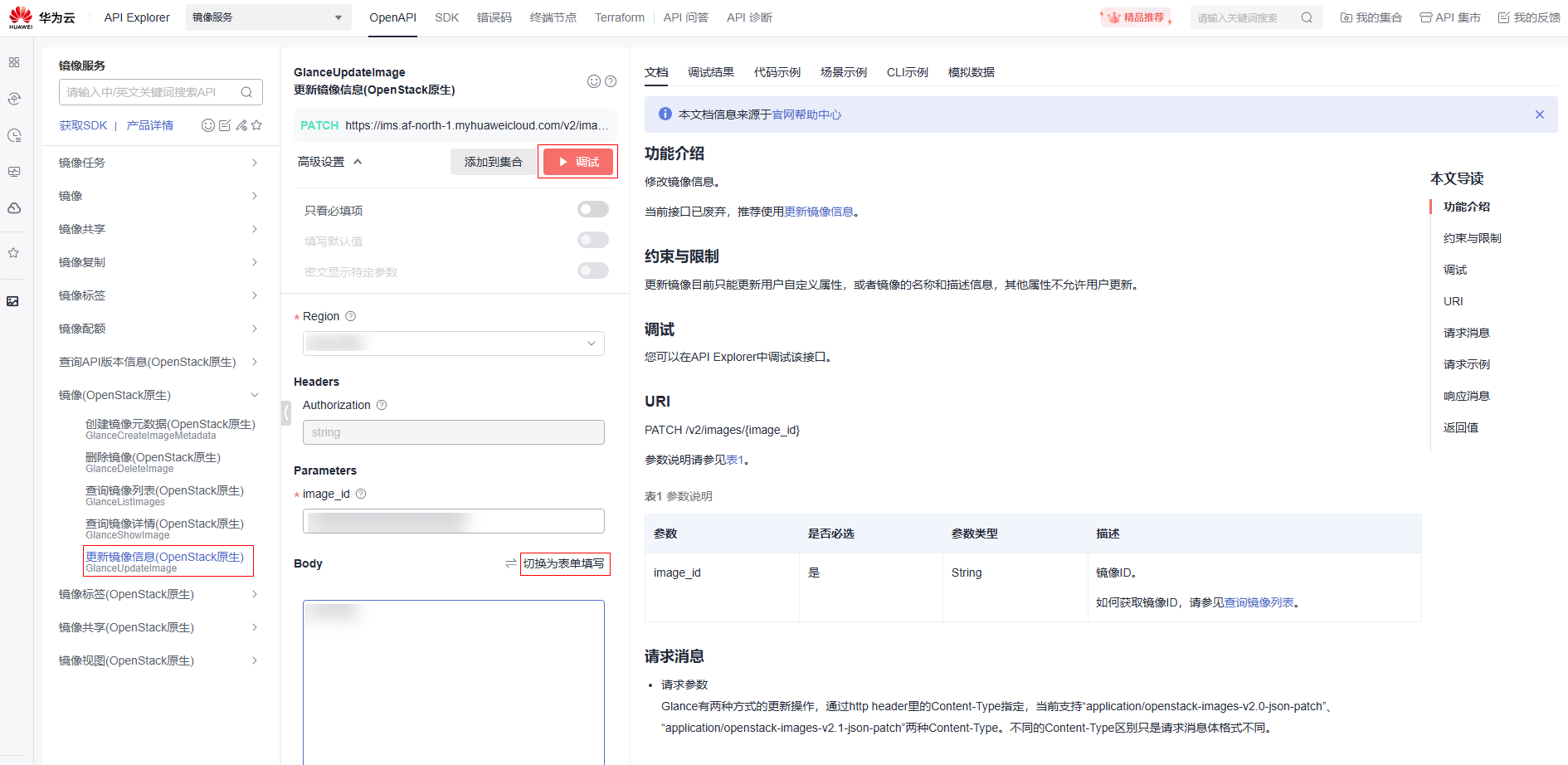

   4. 通过API Explorer调用接口。
      1. 根据实际情况下拉选择“Region”。
      2. 输入image_id，镜像ID为5.b中获取的值。
      3. 单击“切换为文本输入”，并输入5.c中的编辑好的内容。
      4. 单击“调试”，如图2所示。
         图2 调用接口


后续操作

使用镜像在云桌面管理控制台发放桌面。

云桌面支持定时定点创建桌面快照，创建桌面快照主要目的是为了实现数据的快速备份和恢复，当出现个人误操作、软件不兼容、系统崩溃或故障、软件冲突等问题时，通过快照恢复功能可以让您的桌面快速恢复到之前的状态，避免数据丢失和工作中断。

• 创建桌面快照请参考定时创建快照章节。
• 恢复快照请参见快照管理中恢复快照章节。
