控制

连接参数

控制连接器无需认证，无连接参数。

中断

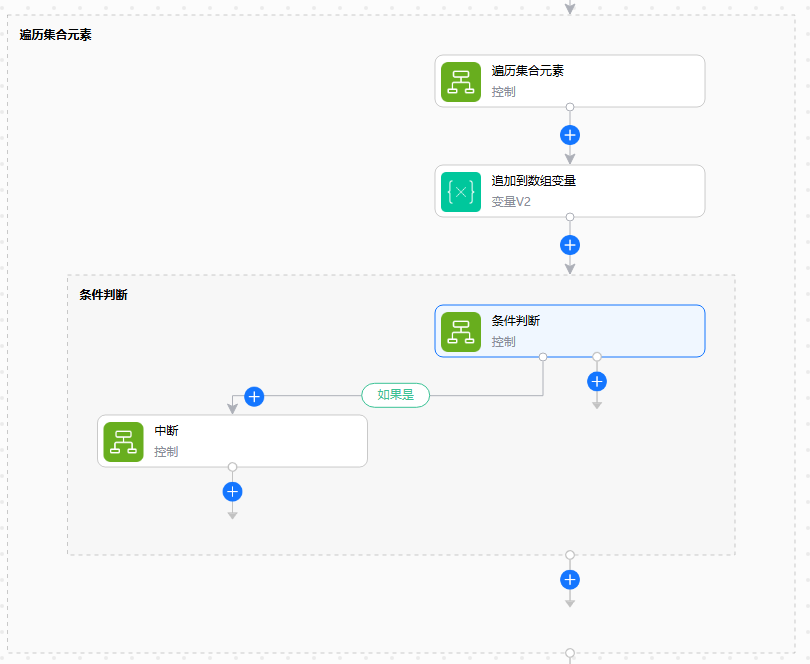

中断（break），设置了中断节点，流运行到中断节点后，不会再往后面执行，并跳出循环。如下图所示，当满足条件进入中断节点后，跳出本次循环，并结束整个循环。

图1 中断

• 输入参数

  该执行动作无输出参数。

• 输出参数

  该执行动作无输出参数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

条件判断

用户选择条件判断后，侧边栏会展示该动作包含的参数，同时画布上会展示两条分支，以下图为例：

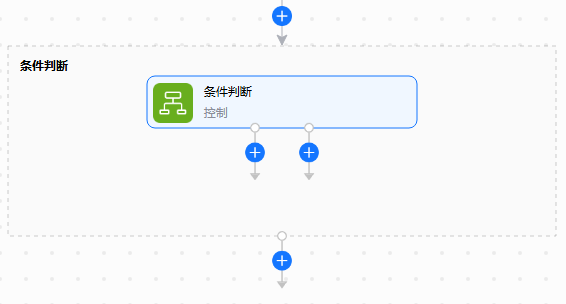

图2 条件判断

用户首先需要填写判断条件的相关参数，包括：

1. 选择满足条件（全部满足/任意一项满足）
2. 输入待判断的参数
3. 选择判断条件（包含、不包含、等于、不等于、大于、大于等于、小于、小于或等于、为空）
4. 输入将要判断的值

如果包含多个判断语句，可以通过单击“添加条件”按钮进行添加。

图3 条件判断

当参数填写完成后，如果逻辑判断正确，则会走向“如果是”分支，反之则会走“如果不是”分支进行后续操作。

• 输入参数

  用户配置条件判断执行动作，相关参数说明如表1所示。

  表1 条件判断输入参数说明

  参数	是否必填项	说明
  满足条件	是	选择满足条件（全部满足/任意一项满足）。
  待判断的参数	是	输入待判断的参数。
  判断条件	是	选择判断条件（包含、不包含、等于、不等于、大于、大于等于、小于、小于或等于、为空）。
  将要判断的值	是	输入将要判断的值。

• 输出参数

  该执行动作无输出参数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

继续

继续（continue），设置了继续节点，流运行到继续节点后，不会再往后面执行，而是跳出循环进入下一次循环。

图4 继续

• 输入参数

  该执行动作无输出参数。

• 输出参数

  该执行动作无输出参数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

遍历集合元素

添加执行动作时，如果选择了“计划”执行动作，则流编排能映射上遍历集合元素里面需要选到遍历项的子节点。

用户选择该执行动作后，侧边栏弹出输入框：

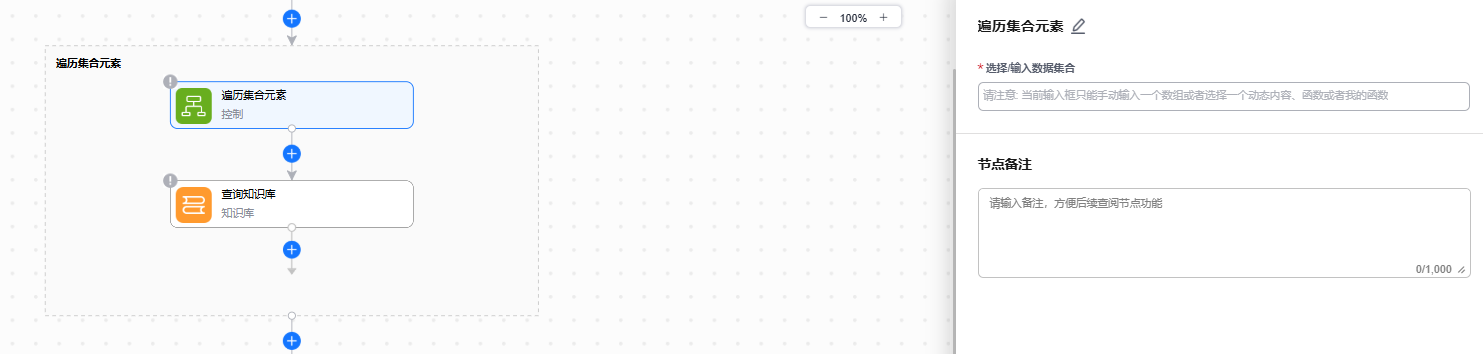

图5 遍历集合元素

用户需在输入框内填入数组参数，如[1,2,3]或引用数组参数。

如果想对遍历的当前项进行数据处理，可在上下文引用中获取到当前项。

• 输入参数

  用户配置遍历集合元素执行动作，相关参数说明如表2所示。

  表2 遍历集合元素输入参数说明

  参数	是否必填项	说明
  条件	是	数据集合需要满足的条件。

• 输出参数

  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表3。

  表3 遍历集合元素输出参数说明

  参数	说明
  当前项	遍历集合元素的当前项。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

分支

用户选择分支后，画布上会展示一个分支的白色框，单击“添加分支”，添加业务场景所需要的各个分支，同时画布上会展示各个分支的信息，最多可以配置五个分支，分支里面可以再添加其他分支。以下图为例：

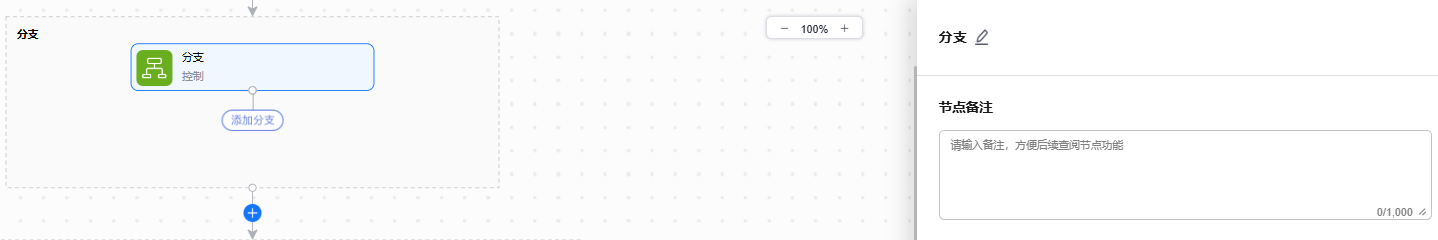

图6 分支

如果想对分支的当前项进行数据处理，可在分支中进行业务编排。流开始运行时，会先运行分支里面的各个执行动作，之后运行分支以外的执行动作。

• 输入参数

  该执行动作无输入参数。

• 输出参数

  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表4。

  表4 分支输出参数说明

  参数	说明
  当前项	分支中的当前项。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

数据分片

数据分片执行动作可以将数组类型的变量按指定策略进行分组。例如：输入参数为[1,2,3,4]，按固定数量策略进行分组，期望分片数量为2，那么最终结果为[[1,2],[3,4]]。如果不能整分，则每小组数量为入参数组长度与期望分片数量相除，结果向上取整，例如：输入参数为[1,2,3,4,5]，按固定数量策略进行分组，期望分片数量为2，那么最终结果为[[1,2,3],[4,5]]。

• 输入参数

  用户配置数据分片执行动作，相关参数如表5所示。

  表5 数据分片输入参数说明

  参数	是否必填项	说明
  分片对象	是	数组类型的自定义变量或之前节点的出参。
  分片策略	是	设置分片策略，目前策略仅有“固定数量”一种。
  分片数量	是	获得数组数量的期望值。

• 输出参数

  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表6。

  表6 数据分片输出参数说明

  参数	说明
  执行结果	数据分片是否运行成功。 true：表示成功。 false：表示失败。
  数据分片结果	数据分片后的结果，返回值为二维数组。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

多分支条件

用户选择多分支条件后，侧边栏会展示该动作包含的参数，画布上会展示一个多分支条件的白色框，单击“添加分支”，添加业务场景所需要的各个分支条件，同时画布上会展示各个分支条件的信息，分支条件里面可以再添加其他分支。以下图为例：

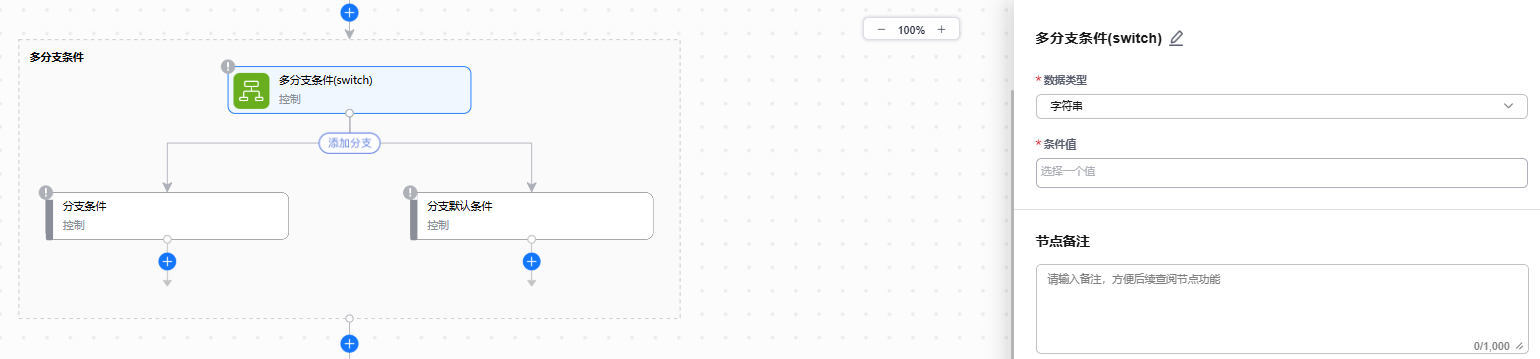

图7 多分支条件

如果想对多分支条件的当前项进行数据处理，可在多分支条件中进行业务编排。流开始运行时，会先运行多分支条件里面的各个执行动作，之后运行分支以外的执行动作。如果多分支条件运行没有结果，系统默认会按照分支默认条件去执行。

• 输入参数

  用户配置多分支条件执行动作，相关参数说明如表7所示。

  表7 多分支条件输入参数说明

  参数	是否必填项	说明
  多分支条件	是	多分支条件需要满足的条件。

• 输出参数

  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表8。

  表8 多分支条件输出参数说明

  参数	说明
  当前项	多分支条件中的当前项。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

终止

用户选择该动作后，会弹出侧边栏参数供用户进行填写，包括状态(成功/失败)消息。

当流运行到该步骤时，流程运行终止（如果有后续步骤不会再继续执行）。

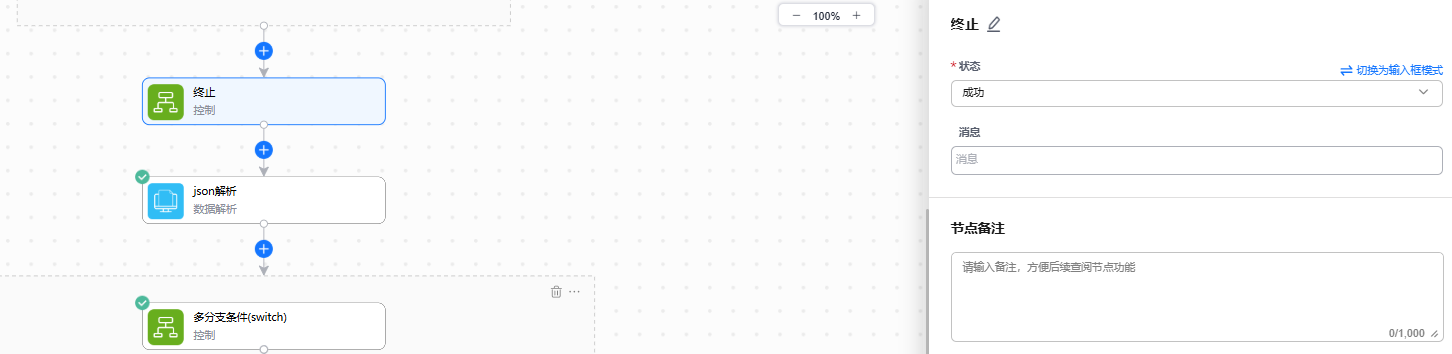

图8 终止

• 输入参数

  用户配置终止执行动作，相关参数说明如表9所示。

  表9 终止输入参数说明

  参数	是否必填项	说明
  状态	是	选择运行状态，成功或者失败。
  消息	否	运行到该步骤时，发送信息。

• 输出参数

  该执行动作无输出参数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

流程块

流程块（flow block），流程块用来监控上个节点的状态，并进入到流程块中执行流程块里面的逻辑。

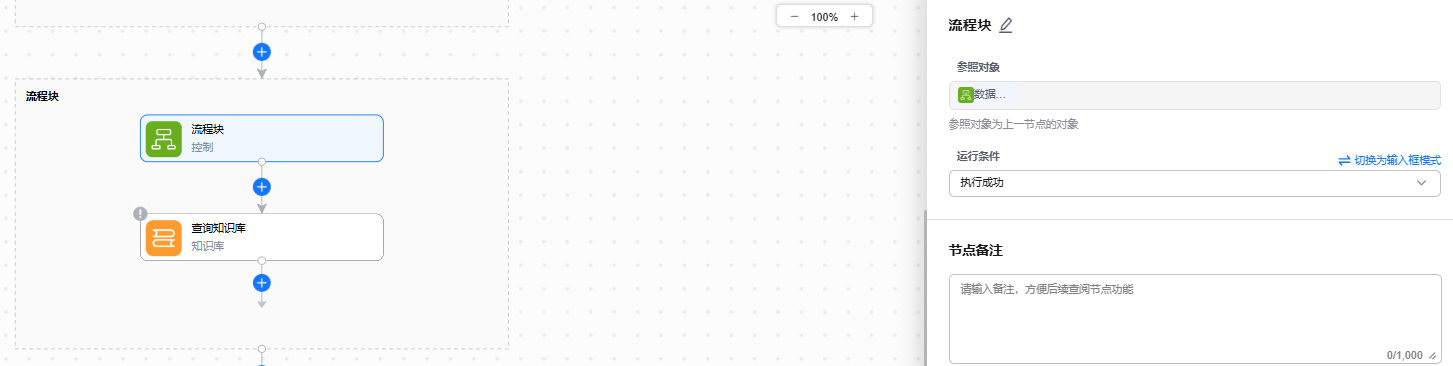

图9 流程块

• 输入参数

  用户配置终止执行动作，相关参数说明如表10所示。

  表10 流程块输入参数说明

  参数	是否必填项	说明
  参照对象	是	默认上个节点。
  运行条件	是	执行成功/执行失败。

• 输出参数
  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表11。

  表11 流程块输出参数说明

  参数	说明
  是否执行	流程块内步骤是否执行。
  异常响应内容	异常响应内容。
  异常连接器	异常连接器。
  异常执行动作	异常执行动作。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

循环

循环（while），当满足条件时，重复执行循环块内的逻辑，直到不满足条件或者超出最大循环次数，或者超出超时时间。

图10 循环

• 输入参数

  用户配置终止执行动作，相关参数说明如表12所示。

  表12 循环输入参数说明

  参数	说明
  条件1	是否循环的条件。
  最大循环次数	默认值循环5000。
  超时时间	默认值30min。

• 输出参数
  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表13。

  表13 循环输出参数说明

  参数	说明
  循环次数	循环次数。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。

异常监控和处理

异常监控和处理（try-catch），左侧为try，右侧为catch。当左侧try分支出现错误时，会进入右侧catch分支，执行右侧的逻辑，如果左侧try逻辑无错误，则继续向下执行。

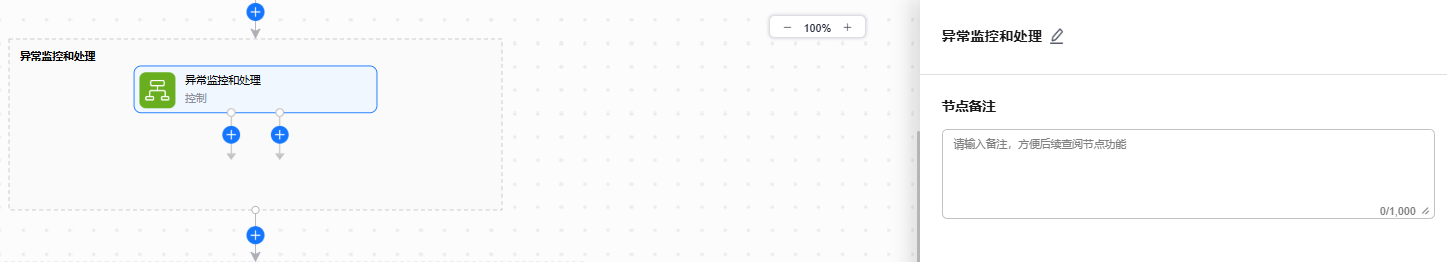

图11 异常监控和处理

• 输入参数

  该执行动作无输出参数。

• 输出参数
  用户可以在之后的执行动作中调用该输出参数，输出参数说明请参考表14。

  表14 循环输出参数说明

  参数	说明
  异常响应内容	左侧try分支中异常连接器节点的报错信息。
  异常连接器	左侧try分支中异常连接器节点的连接器名称。
  异常执行动作	左侧try分支中异常连接器节点的执行动作名称。
  响应头	存放以上三个异常信息的集合。

• 节点备注

  输入节点备注信息，方便后续查阅节点功能。
