Lite Server节点故障诊断

场景描述

Lite Server任务中心提供一键式故障诊断能力，包括参数面网络诊断和Ascend设备诊断。用户无需深入了解具体诊断操作命令，即可自助快捷地在Lite Server产品页面上完成网络和Ascend设备检查的诉求。

参数面网络诊断支持查询卡的网络状态，IP和掩码信息等，Ascend设备诊断支持对驱动固件版本兼容性进行诊断，并实现了带内检查自动化。同时可批量在多台服务器上同时启动诊断任务，大幅度提升效率。

约束限制

• 当前仅支持Snt9b节点和超节点Snt9b23。
• 同一个任务最多支持选择50个普通节点或超节点的子节点。
• 创建任务的节点需要安装NodeTaskHub插件， 请在创建任务前确保插件安装完毕，具体参见安装Lite Server AI插件。
• 同一时间节点上最多同时支持一个诊断任务，任务开始后无法中断， 请您规划好任务优先级。
• 请确保待诊断节点无业务运行，诊断过程中的命令执行可能导致当前业务中断或异常。
• 执行诊断前需安装Ascend HDK23.0.0及以后的版本的MCU、驱动和固件，预置操作系统已经默认安装，如果是自定义操作系统，也需确保该软件正常安装。
• 诊断任务依赖开发套件包Ascend-docker-runtime，预置操作系统已经默认安装该软件，如果是自定义操作系统，也需确保该软件正常安装。

操作步骤

1. 登录ModelArts管理控制台。
2. 在左侧导航栏中，选择“资源管理 > 轻量算力节点 (Lite Server)”，进入“任务中心”。
   图1 任务中心


3. 单击任务中心页面左上角的“创建任务”，进入“任务模板”页面，在该页面选择“Ascend故障诊断”，单击“创建任务”。

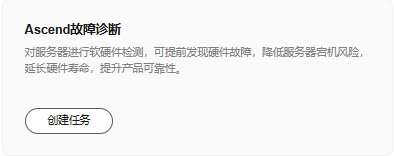

   图2 任务模板


4. 在Ascend故障诊断任务创建页面，填写“任务名称”、“任务描述”，选择“机型”，选择“诊断项目”，勾选使用须知并单击“立即创建”。

   表1 创建任务参数

   参数分类	参数说明
   任务名称	系统自动填入任务名称，用户可以自定义。
   任务描述	对该任务的描述信息，方便快速查找任务。
   机型	选择机型，并在节点列表中勾选节点。具体节点信息支持通过关键字搜索。 支持Snt9b节点和超节点Snt9b23。
   诊断项目	支持选择参数面网络诊断和Ascend设备检查，也可以同时执行。 参数面网络诊断：对网络相关指标和信息进行采集统计和状态诊断。 Ascend设备诊断：对Ascend相关软件和芯片相关指标进行健康检测和兼容性验证。

5. 返回“任务中心”页面，显示任务的执行状态。

6. 单击具体的任务名称，可以进入任务详情页，查看任务的详细信息。

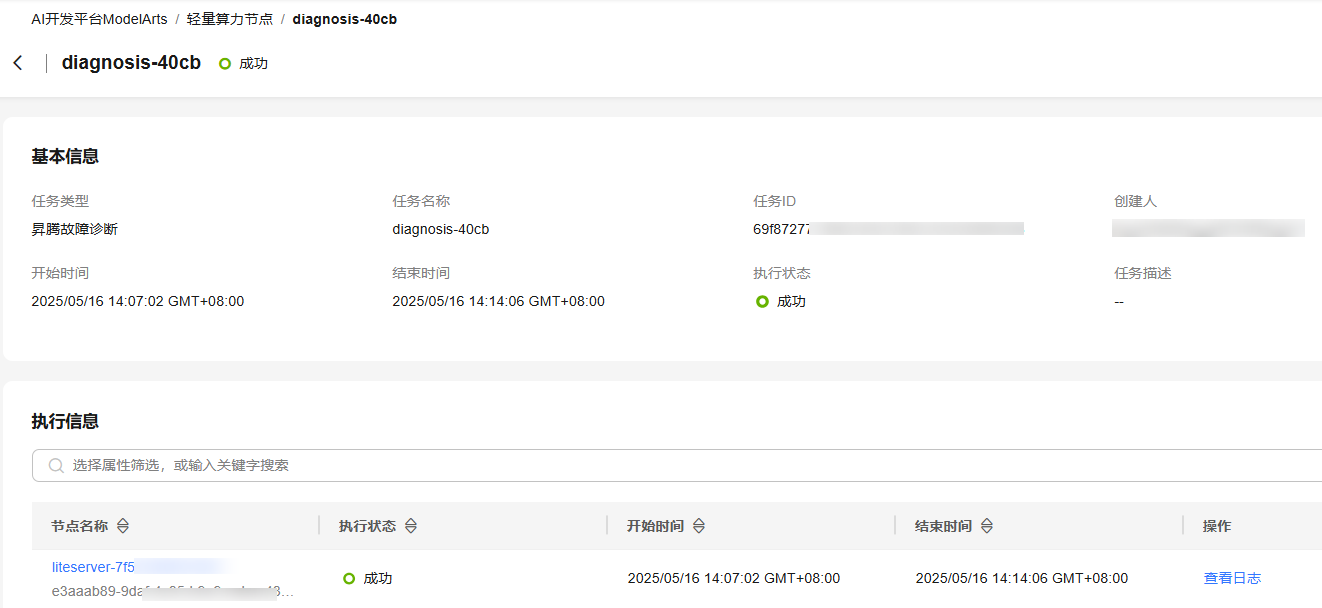

   图3 查看任务详情


7. 在任务详情页，单击“查看日志”，在页面右侧弹窗中查看任务执行的详细日志信息。所有检查结果会在任务日志中呈现，并提供了基本的日志分析。

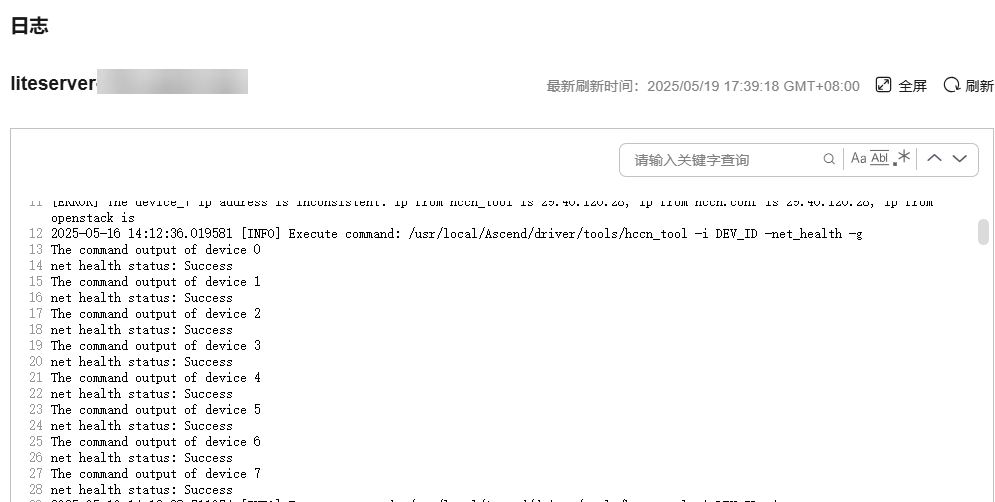

   图4 查看日志


带内自动化检查项

Ascend设备检查任务中完成的带内自动化检查项包括以下内容。

hccn_tool -i $i -udp  -g

timeout 20s npu-smi info -t health -i "$i" | grep OK -c

timeout 20s npu-smi info -t board -i "$i" | grep Version

lspci | grep d8 / lspci | grep d8 -c

hccn_tool -i $i -link -g

hccn_tool -i $i -net_health -g

hccn_tool -i $i -pfc -g

hccn_tool -i $i -tls -g | grep switch

ascend-dmi  -ci
