系统组态配置

操作步骤

1. 访问智能设施云平台，选择“组态管理 > 系统组态”菜单。
2. 进入设备系统配置页面，单击“新建配置”创建设备系统。
3. 填写设备系统信息，单击“确定”完成配置。

   表1 设备系统配置项

   配置项	说明
   设备系统名称	自定义，填写展示的系统名称。
   设备系统类型	选择“状态集中监视”或“楼宇自控”配置组态类型。
   空间名称	选择配置关联的园区空间。
   展示顺序	系统图在对应系统类型显示的顺序。
   描述	系统备注
   展示方式	选择“组态图展示”或“列表展示”
   组态图地址	当展示方式为“组态图展示”时，可在组态图地址栏填写为当前设备系统绘制的组态图发布地址。 注意： 组态图页面地址，为组态工具发布页面时完整url，且只能以智能设施云平台 Console域名开头。当展示模式为组态图模式时该字段必填。
   产品	当展示方式为“列表展示”时，可选择当前设备系统相关的产品。 一个设备系统可最多支持配置10个产品。 说明： 为保证能在设备系统列表中正常展示产品设备实例信息，该产品的设备实例要创建到所选择的空间下。
   配置展示属性	“列表展示”时，添加产品后，单击“配置展示属性”按钮，在弹出的“选择设备属性”弹框中，可勾选系统当前产品展示的设备属性点位和展示顺序（点位按配置数字从小到大依次展示）。

4. 选择“楼宇自控 > 冷热源系统”，进入冷热源系统页面。
5. 单击左侧系统名称选择配置的设备系统实例，因同个园区内冷热源系统实例可能有多个，进入系统后单击上方系统名称页签，可进行切换。
6. 对于配置为“列表展示”的设备系统，左侧空间树选择对应的空间。
7. 表格上方下拉选框选择对应的产品后，即可查看到配置的系统信息列表。

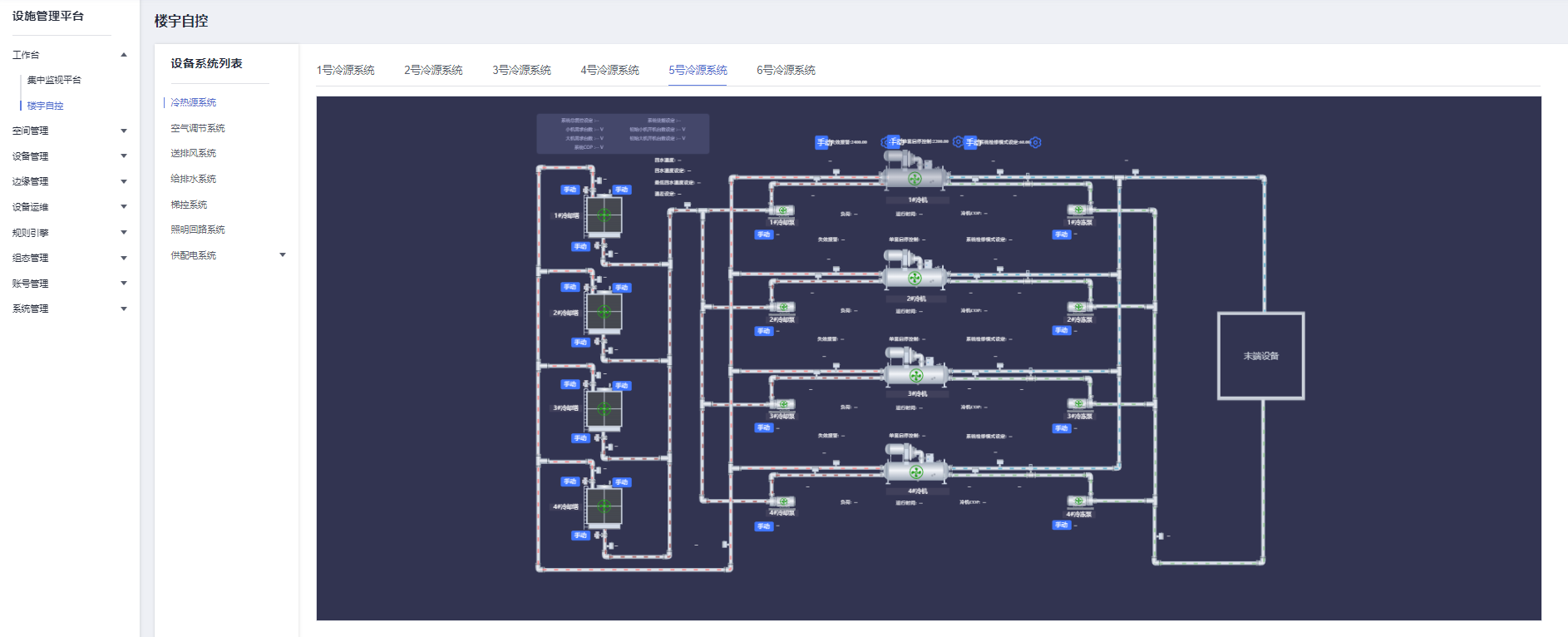

   图1 楼宇自控


8. 楼宇自控中展示园区设备系统，通过系统组态图管理设备，可以看到设备组成系统的关联属性点属性，并进行手动控制。例如：选择“楼宇自控”下“冷热源系统”系统，可查看对应的设备系统图。如下图以冷热源系统为例。

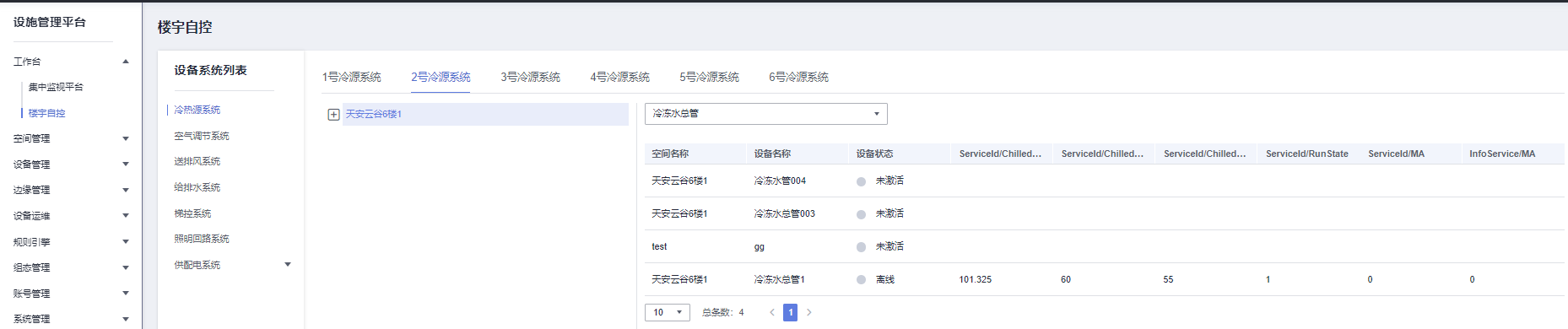

   图2 系统组态图

   • 在系统图中展现设备系统的关键属性点，单击设置图标可进行设备控制。
   • 单击系统图中展示的设备名称，可进入对应的设备组态图
