在线编排方式

操作步骤

1. 访问智能设施云平台，进入左侧导航栏边缘管理下的菜单页。
2. 单击“创建场景”，对应页面显示如下：

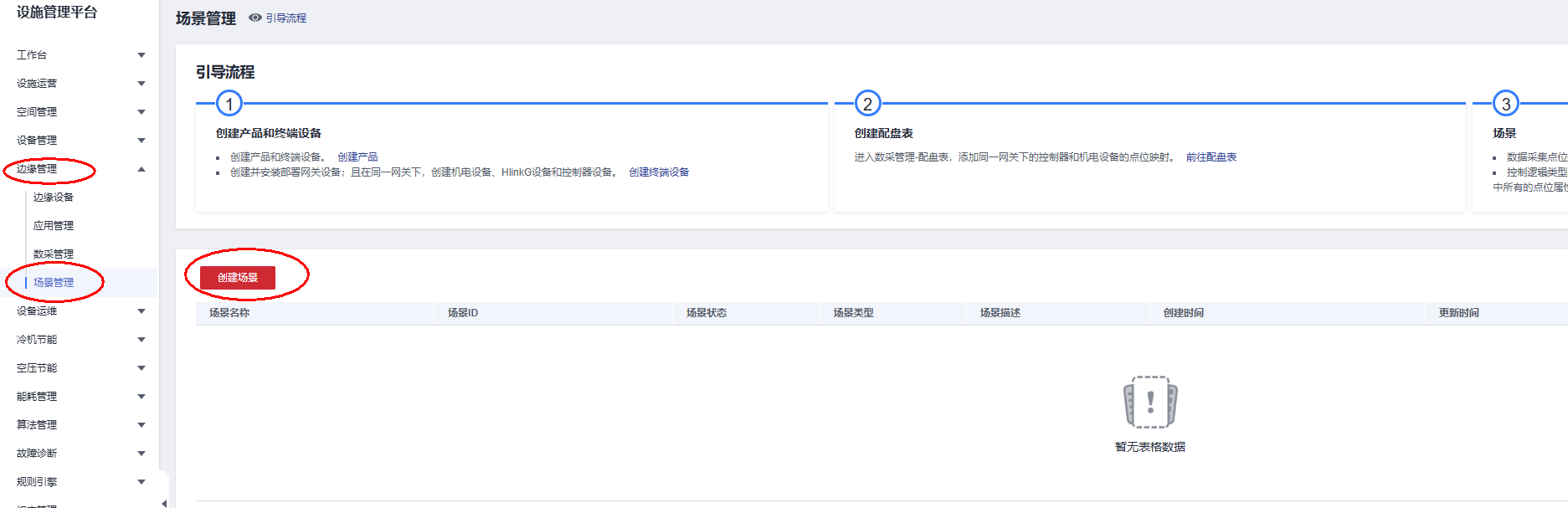

   图1 场景编排


3. 创建场景编排前请先参考引导流程，创建好产品、网关设备、机电设备、控制器、HLinkG设备以及在配盘表配置好控制器下对应机电设备的点位属性或者在外部网关点位表配置好Modbus的点位属性。
4. 单击创建场景编排，对应页面如下：

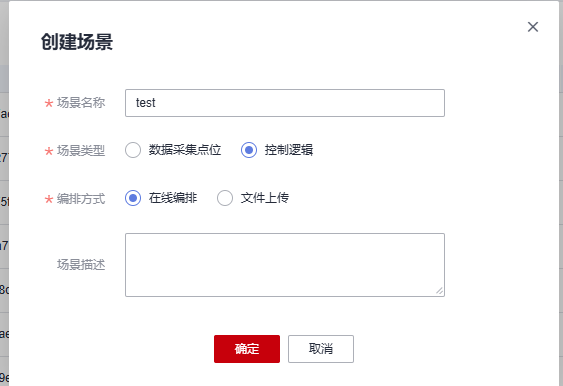

   图2 创建控制逻辑场景


   表1 参数说明

   参数名称	参数说明
   场景名称	自定义的场景名称。
   场景类型	数据采集点位：提供设备采集点位能力； 控制逻辑：提供下发控制逻辑文件能力。
   编排方式	在线编排：支持在云上编写控制逻辑 文件上传：支持文件上传控制逻辑文件
   场景描述	场景描述信息。

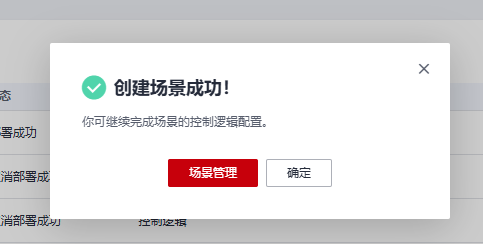

5. 单击“确定”后接着选择场景管理。
   图3 编排场景


6. 接着单击在线编排控制逻辑跳转到编排页面去编排控制逻辑，编辑完成后点右上角的保存按钮保存后，最后再单击发布按钮，填写版本号之后发布配置。

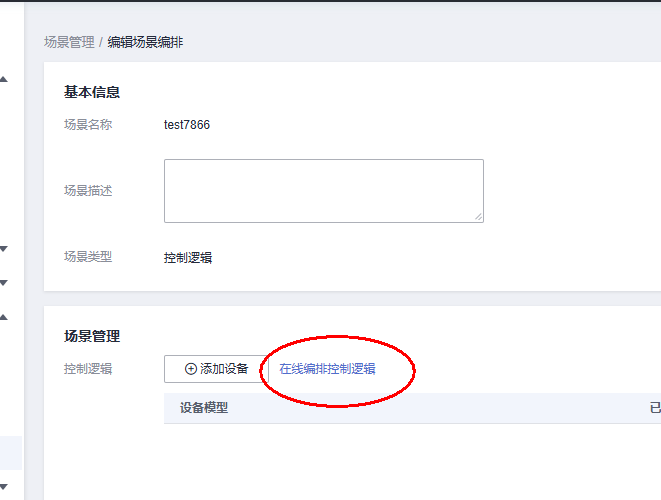

   图4 编辑在线编排场景

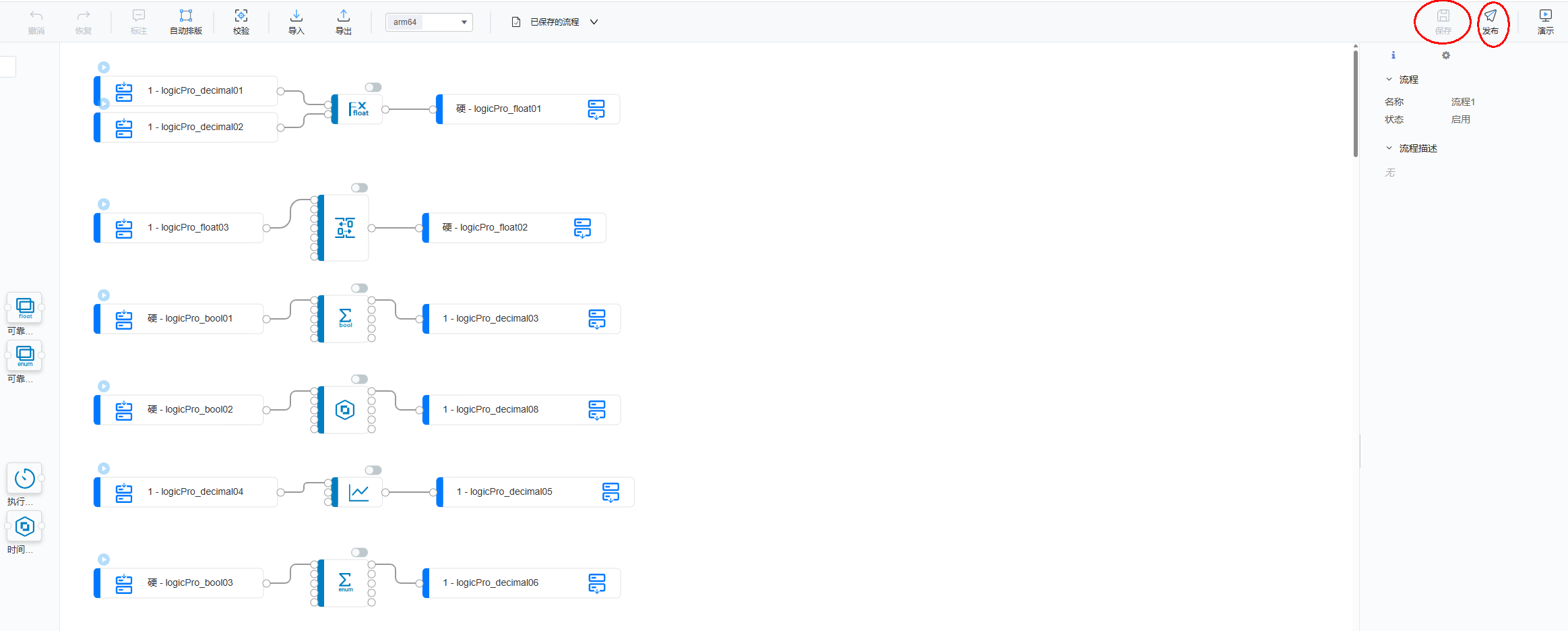

   图5 在线编排页面

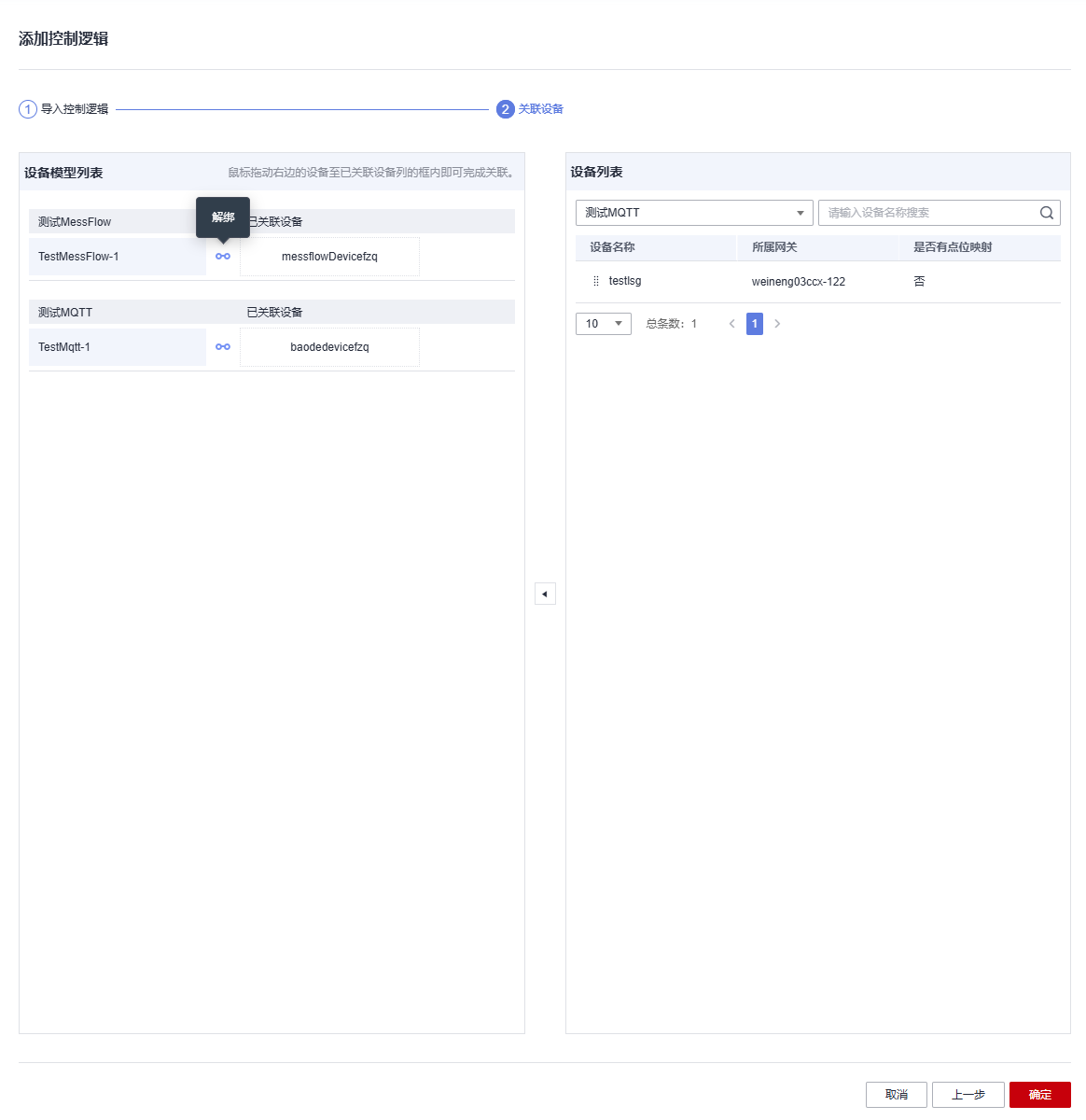

7. 再回到编辑场景编排页面单击添加设备按钮，会左边显示对应产品编码，右边会显示对应产品下的机电设备，选择右边对应设备拖到左边的已关联设备列后，就可以单击“确定”。
   图6 导入控制逻辑文件


8. 确定后就会显示如下，接着再单击中间确定按钮完成场景编排的编辑。
   图7 编辑场景编排


9. 完成后先单击生成按钮，生成控制逻辑文件，效果如下，最后再单击部署进行下发，下发成功后场景状态会变成部署成功。

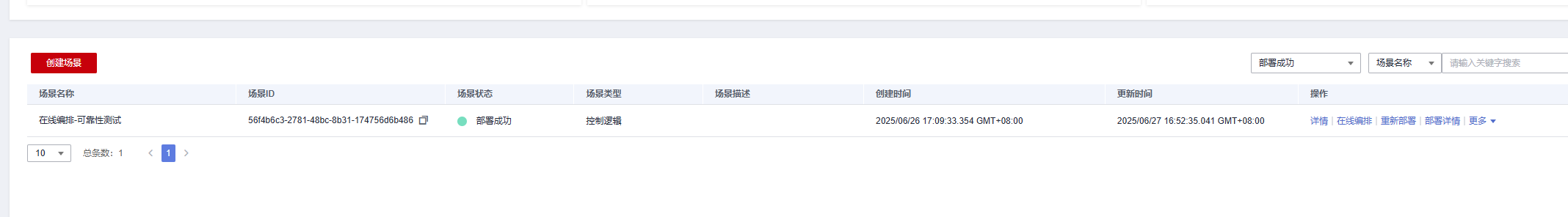

   图8 部署场景编排成功



   1、如果是在线编排方式的控制逻辑场景，部署成功后在编排页面上修改了编排逻辑内容后要生效的话，需要先取消部署场景，然后编辑场景去添加设备重新绑定设备后保存成功后，再重新部署成功后才能生效。

   2、如果是在线编排方式的控制逻辑场景，跳转到在线编排页面后编辑控制逻辑时间过长后保持会报错，需要在浏览器重新打开设施云前端页面登录后再回到在线编排页面进行保存就能成功。
