创建数据采集点位场景

场景编排是智能设施云平台提供的控制逻辑下发的能力,主要分为数据采集点位场景和控制逻辑场景。数据采集点位场景只需要选择对应机电设备的点位后生成控制逻辑文件下发到HLinkG设备后进行点位的采集,控制逻辑场景是通过导入LinkTool工具生成的控制逻辑文件进行编排并部署下发。使用场景管理前,如果涉及DDC控制点位请先在配盘表配置好对应设备点位,如果涉及HLinkG的modbus点位,请先在外部网关点位表配置好对应设备点位。

操作步骤

  1. 访问智能设施云平台,进入左侧导航栏边缘管理下的菜单页。
  2. 单击“创建场景”,对应页面显示如下:

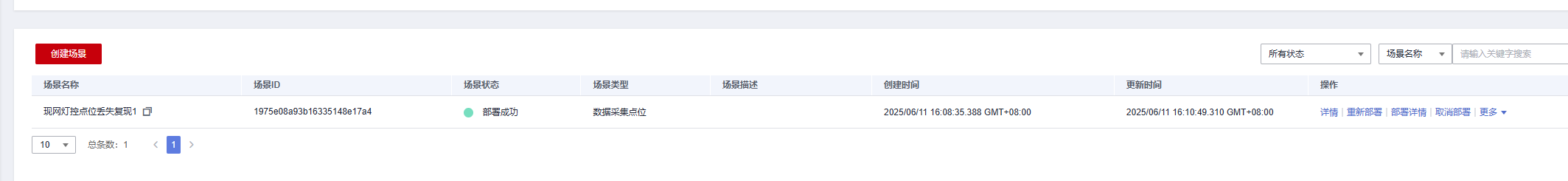

    图1 场景编排

  3. 创建场景编排前请先参考引导流程,创建好产品、网关设备、机电设备、控制器、HLinkG设备以及在配盘表配置好控制器下对应机电设备的点位属性或者在外部网关点位表配置好Modbus的点位属性。
  4. 单击创建场景编排,对应页面如下:

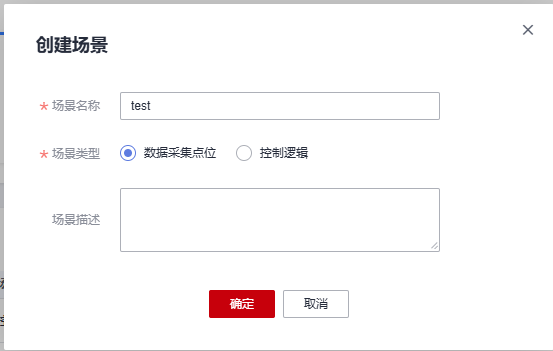

    图2 创建数据点位采集场景
    表1 参数说明

    参数名称

    参数说明

    场景名称

    自定义的场景名称。

    场景类型

    数据采集点位:提供设备采集点位能力;

    控制逻辑:提供下发控制逻辑文件能力。

    场景描述

    场景描述信息。

  5. 单击“确定”后选择场景管理对该场景进行编辑。

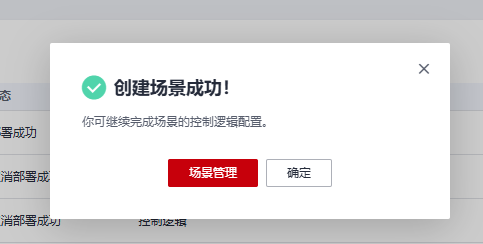

    图3 数采场景

  6. 在对应编辑页面单击“添加数据点位”后页面如图4 编辑场景编排所示,在右侧弹出的匡中可以分别选择配盘表点位和外部网关点位,将对应的点位移到右边已选点位后单击“确定”,接着再单击保存按钮。

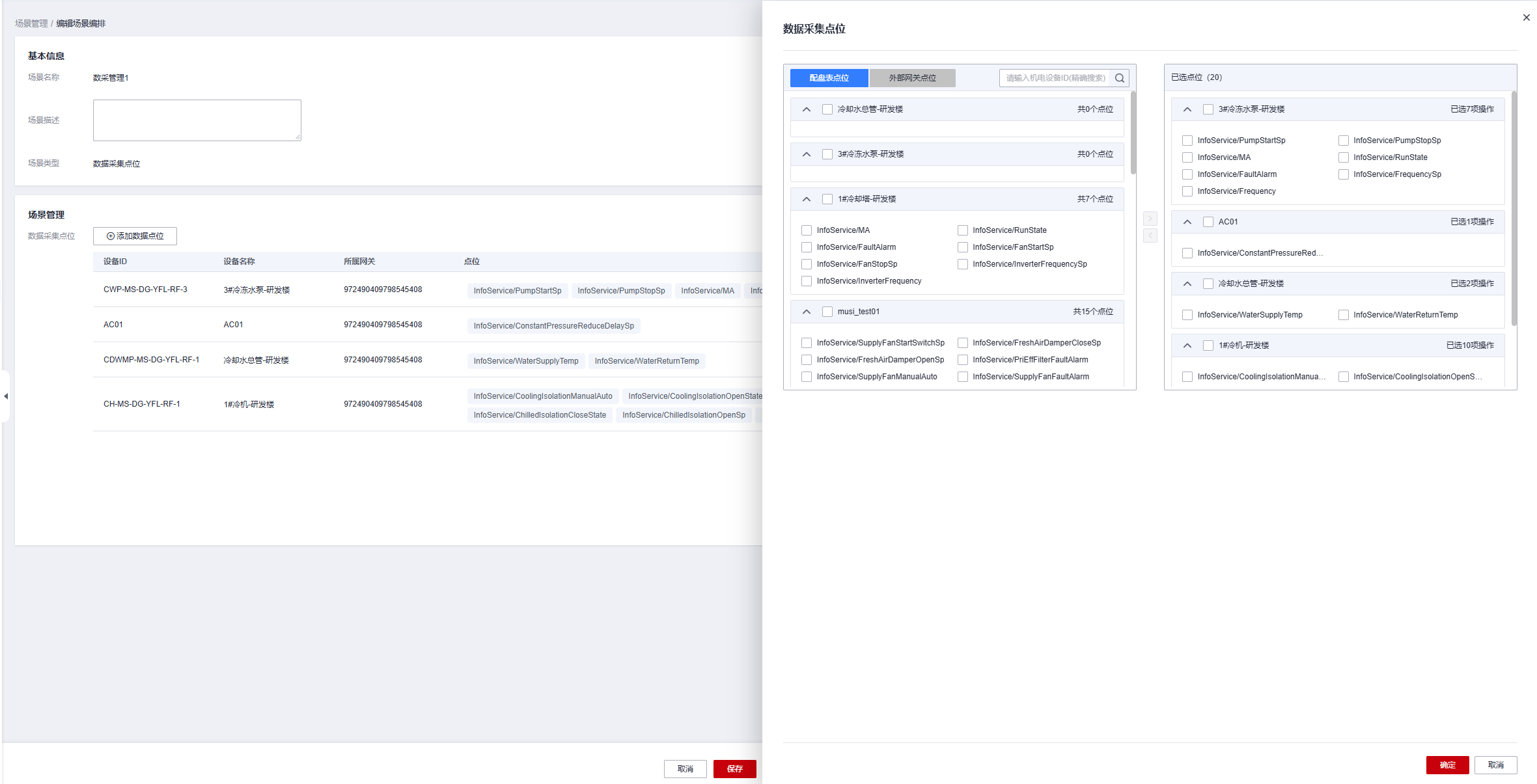

    图4 编辑场景编排
    • 添加数据点位时选择采集的机电设备点位需在同一网关下。
    • 配盘表点位展示的就是在配盘表中已配置的DDC有关的点位。
    • 外部网关点位展示的就是外部网关点位表中配置的HlinkG插件使用Modbus协议采集的点位。

  7. 完成后先单击生成按钮,生成对于控制逻辑文件,效果如下,最后再单击部署进行下发,下发成功后场景状态会变成部署成功。

    图5 部署数采场景
