创建关联点位

进入“边缘设备 > 数采管理”菜单下的关联点位表页签。该功能用于控制逻辑文件中存在Modbus点位时,需要关联HlinkG设备点位和Modbus设备点位,源设备ID和源点位路径对应的就是HLinkG设备的设备ID和HLinkG设备点位路径,目标设备ID和目标点位路径对应的就是Modbus设备的设备ID和Modbus设备点位。

操作步骤

  1. 访问智能设施云平台,进入左侧导航栏“边缘管理 > 数采管理”菜单页。
  2. 在数采管理菜单选择“点位关联表 ”。
  3. 单击“创建点位关联表”弹窗中填写配置信息,如所图1 创建关联点位示,对应配置信息含义参考表1 关联点位信息所示,填写好对应信息后单击“确定”。

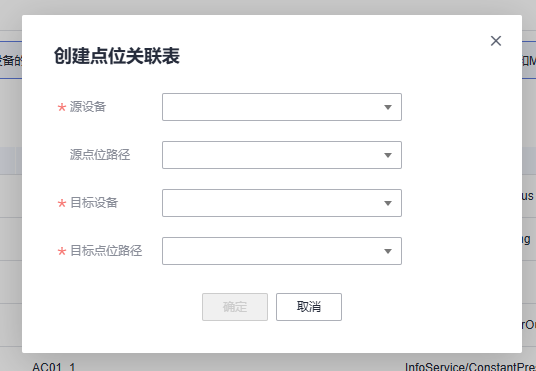

    图1 创建关联点位
    表1 关联点位信息

    基本信息

    源设备

    关联了HlinkG模块的机电设备,也就是控制逻辑中对应的设备。

    源点位路径

    对应关联了HlinkG模块的机电设备对应的点位路径。如果不填就默认为和目标点位路径相同。

    目标设备

    数采点位中的机电设备(也可以理解为源设备创建出来的一个从设备,用于数采点位中使用的设备)

    目标点位路径

    数采点位中的机电设备对应的点位路径,该点位必须要在数采点位中存在。

    同一个源设备对应的同一个源点位路径只能添加一条。
