创建配盘表
配盘表主要为场景编排下发后做逻辑控制，单击“创建配盘表”按钮，可以创建配盘表，也可以通过单击“导入配盘表”，导入配盘表。
操作步骤
- 访问智能设施云平台，进入左侧导航栏“边缘管理 > 数采管理”菜单页。
- 在数采管理菜单选择“配盘表 ”。
- 单击“创建配盘表”弹窗中填写配置信息，如表1 配盘表信息所示，对应配置信息含义参考所示，单击“确定”。

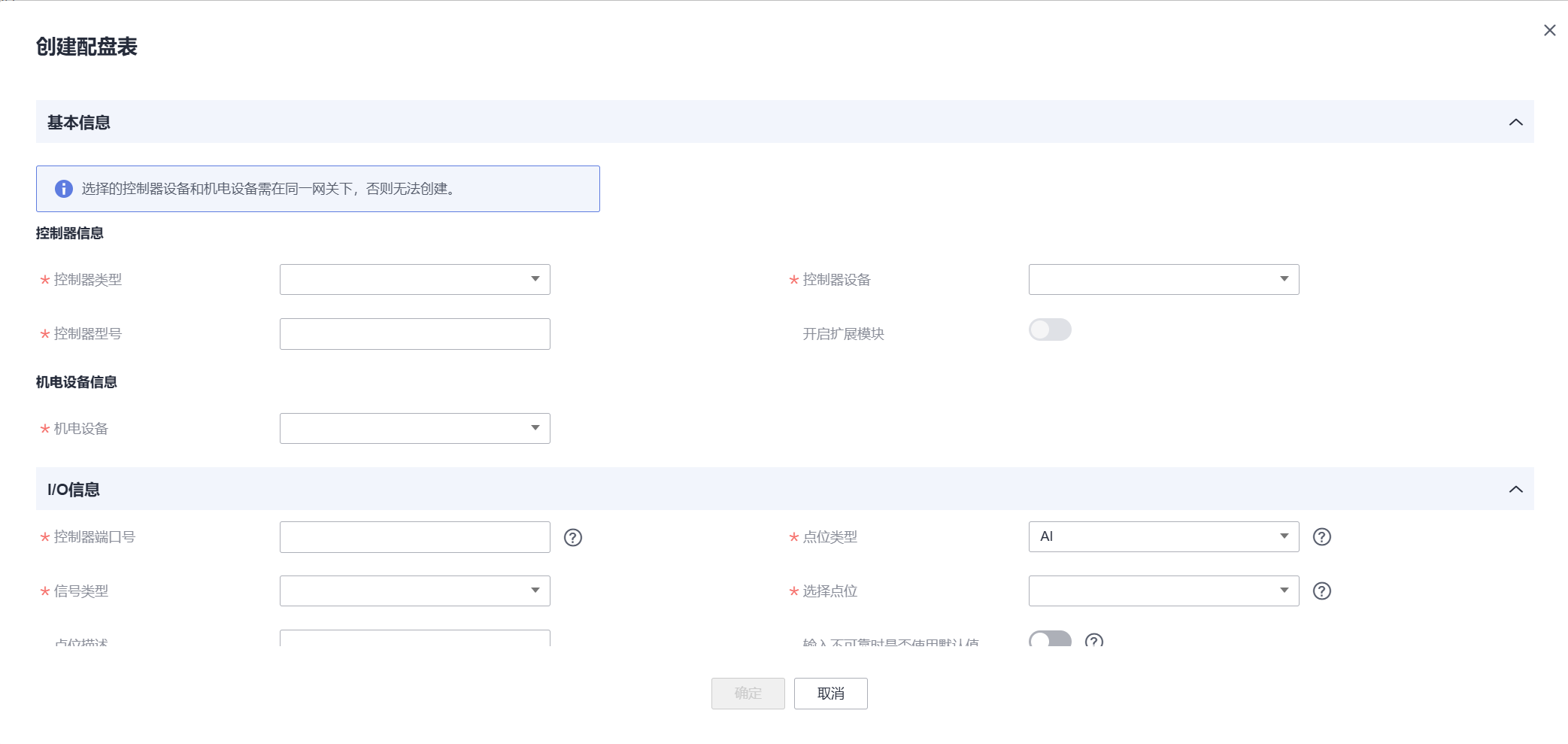

图1 创建配盘表
表1 配盘表信息 基本信息
控制器类型
值只能为"DDC"、"VAV"中的一个
控制器设备
控制器设备ID
控制器型号
控制器型号
开启扩展模块
是否开启扩展模块
机电设备
机电设备ID
控制器端口号
控制器类型为“DDC”，控制器型号为“DDC0”选填。其他情况为必填。控制器类型为"DDC"时控制器点号仅支持UI-、UO-、BI-、BO-、VO-、AO-、AI-、RO-、UIO-、DIO-、CO-、DI-、DO-开头的字符串。控制器类型为"VAV"时长度最大为64。
点位类型
"AI"、"BI"、"AO"、"BO"中的一个。AI表示模拟输入、AO表示模拟输出、BI表示数字输入、BO表示数字输出。点位英文名称以Sp结尾时，点位类型只支持AO、BO，其他只支持AI、BI。
信号类型
控制器类型为“DDC”，控制器型号为“DDC0”
选择点位
Sp结尾的点位，只支持AO、BO，其他只支持AI、BI
点位描述
点位的相关描述
输入不可靠时是否使用默认值
指定输入不可靠时的行为。如果打开，则每当输入不可靠且其可靠性标记为可靠时，都会向目标发送输入的默认值。如果关闭，则不更新目标并保留其最后的可靠值。
控制逻辑输入COV
控制器逻辑从硬件输入点寄存器取值进行运算时的COV。当点位数值变化超过或等于此处定义的阀值则主动上报当前点位的实际值给逻辑点位进行运算。（注：当值设置为0时默认关闭这个功能）。
cov开关
设定COV数据上报功能是否开启。同一个点位，如果在配盘表/外部网关点位表和控制逻辑的点位信息中都配置了COV参数，则配盘表/外部网关点位表中的配置生效。
cov增量
定义当前值属性的最小改变值，支持小数，大于等于这个值将产生COV数据上报。
最小值
当点位为输出点位(AO)时，为当前值最小值，例如变频器反馈为0-50Hz，此处填0，计算公式：假设最小/最大输出值为[A,B]，最小最大值为[C,D]，信号最小/最大值为[E,F]，点位当前值为X，输出电信号为Y，Y=[(B-A) x (X-C)/(D-C）+A]*(F-E)+E。当点位为输入点位(AI)时，为当前值低限值，规则：实际值为y1，最小值N，y1＜N，可靠性转为不可靠。此属性适用于AI/AO点位。
最大值
当点位为输出点位(AO)时，为当前值最大值，例如变频器反馈为0-50Hz，此处填50，计算公式：假设最小/最大输出值为[A,B]，最小最大值为[C,D]，信号最小/最大值为[E,F]，点位当前值为X，输出电信号为Y，Y=[(B-A) x (X-C)/(D-C）+A]*(F-E)+E。当点位为输入点位(AI)时，为当前值高限值，规则：实际值为y1，最大值M，y1＞M，可靠性转为不可靠。此属性适用于AI/AO点位。
输入量程下限
输入信号的低限值，例如变频器反馈信号为0-10V，此处填0，输入量程下限需低于输入量程上限，计算公式：假设输入量程[A,B]，输出量程[C,D]，输入信号X，实际值为y1，y1=（X-A）/(B-A)*(D-C)+C。此属性适用于AI点位。
输入量程上限
输入信号的高限值，例如变频器反馈信号为0-10V，此处填10，输入量程下限需低于输入量程上限，计算公式：假设输入量程[A,B]，输出量程[C,D]，输入信号X，实际值为y1，y1=（X-A）/(B-A)*(D-C)+C。此属性适用于AI点位。
输出量程下限
输出范围低限值，例如变频器频率反馈0-50Hz，此处为0；计算公式：假设输入量程[A,B]，输出量程[C,D]，输入信号X，实际值为y1，y1=（X-A）/(B-A)*(D-C)+C，支持定义负斜率，例如变频器频率反馈0-50Hz，此处为50。此属性适用于AI点位。
输出量程上限
输出范围高限值，例如变频器频率反馈0-50Hz，此处为50；计算公式：假设输入量程[A,B]，输出量程[C,D]，输入信号X，实际值为y1，y1=（X-A）/(B-A)*(D-C)+C，支持定义负斜率，例如变频器频率反馈0-50Hz，此处为0。此属性适用于AI点位。
偏移量
指定应用于硬件值的偏移量，以补偿系统的某些方面。此值将在对象平滑数据后添加到输入中
滤波设置
允许您指定为特定应用程序配置模拟量输入筛选器参数的机制。此属性会影响这些属性：时间常数。
滤波对象
指定模拟输入对象度量的过程。如果滤波设置为Process Id，则进程标识符将确定筛选器设置。否则，将忽略此属性。
cov抑制时间（秒）
设定定期发送COV数据的时间间隔。只有时间间隔及COV增量都满足时才上报一次数据，而不是每次大于等于 COV 增量的值都上报数据。该属性通常是对于值波动很大的对象（例如气压），以达到减少 COV 消息数量的目的。时间设置为0，关闭COV抑制时间功能。
固定上报周期（秒）
cov开关打开后生效
