添加点位
操作步骤
- 访问智能设施云平台，进入左侧导航栏“边缘管理 > 数采管理”菜单页。
- 在数采管理菜单选择“数采配置 > 选择对应的网关 > 选择对应的数采连接”。
- 单击“添加点位”在“添加点位”弹窗中填写配置信息，如表1 添加点位所示，单击“确定”。

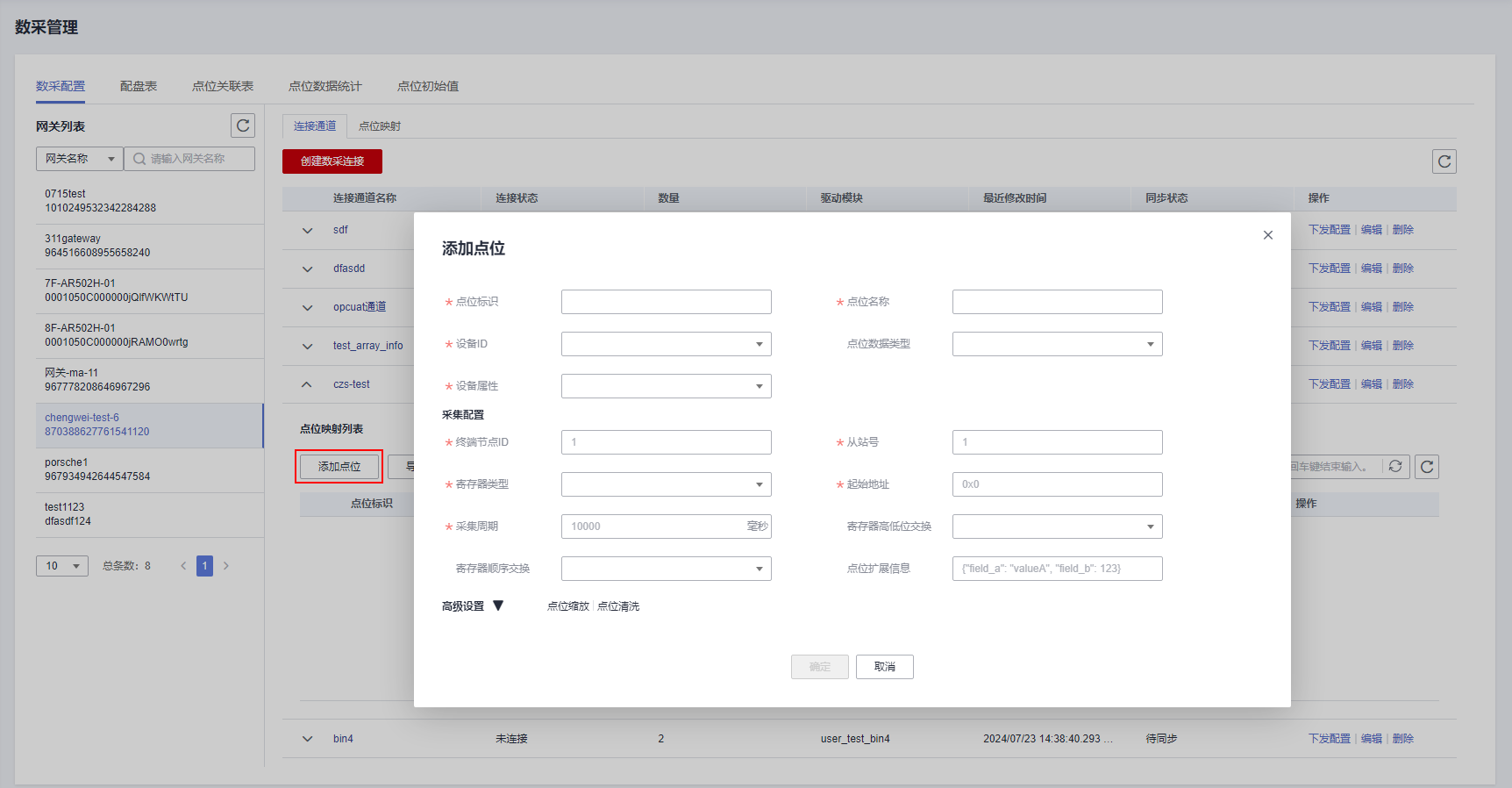

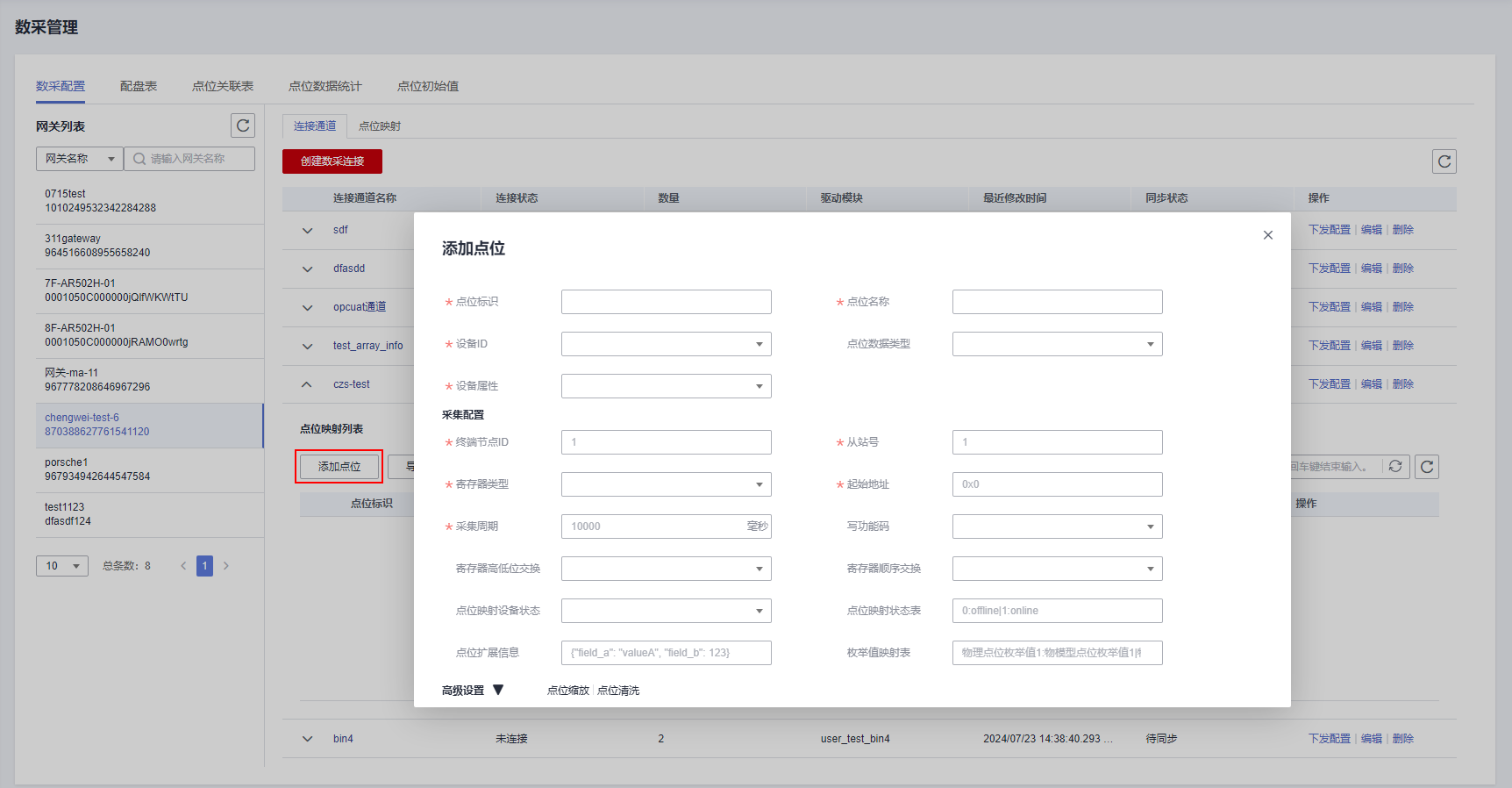

图1 添加点位
表1 添加点位 基本信息
点位标识
点位的唯一标识。
点位名称
按照规范填写。
设备ID
边缘设备页签里添加设备的ID。
点位数据类型
当前支持如下数据类型：
int(整型)
uint(无符号整型)
int64(64 位整型)
short(短整型)
ushort(无符号短整型)
long(长整型)
ulong(无符号长整型)
bool(布尔类型)
float(单精度浮点型)
double(双精度浮点型)
decimal(小数)
取值范围:
-2147483648~2147483647
0~4294967295
-2147483648~2147483647
-32768~32767
0~65535
-2147483648~2147483647
0~4294967295
0/1
-3.4*10^38~+3.4*10^38
-1.7*10^-308~1.7*10^308
-1.7*10^-308~1.7*10^308
设备属性
设备属性由物模型中service_id/property_name格式构成。
数采配置（与所选数采模板相关，不同模板字段不同，当前示例使用modbus通用数采模板）
终端节点ID
Modbus终端节点ID，来源于数采连接配置，如配置失败，则将被丢弃。
必填，整数类型，取值范围：1-256
从站号
modbus传感器从站号
必填，整数类型，取值范围：1-256
寄存器类型
寄存器类型
必填，取值范围：Coil_Status|Input_Status|Holding_Registers|Input_Registers
起始地址
寄存器起始地址
必填，字符串类型，长度范围：1-256
点位采集周期
点位采集周期，单位毫秒。
必填，取值范围：0-65535
寄存器高低位交换
寄存器高低位交换，默认值为false
取值范围：true|false
寄存器顺序交换
寄存器顺序交换，默认值为false
取值范围：true|false
点位扩展信息
点位扩展信息，协议应用上线后模板增删字段需全量调整点位，新增扩展信息容纳后续新增的点位字段。针对Modbus协议寄存器类型是Coil_Status或者Holding_Registers，对应点位是可写情况下该字段必填。
json格式：{"xxx": "xxx"}。
Coil_Status寄存器对应可写点位填写固定值为： {"write_function_code": "0x05"} Holding_Registers寄存器可写点位填写固定值为：{"write_function_code": "0x10"}
枚举值映射表
该物理点位枚举值和物模型点位枚举值的映射关系
格式：物理点位枚举值1:物模型点位枚举值1|物理点位枚举值2:物模型点位枚举值2
不同点位请勿配置同一设备的相同属性。
