如何绘制业务架构图？

业务架构图支持查看、编辑、复制、删除、导出和重命名。

登录管理控制台。
选择“服务列表 > 管理与监管 > 优化顾问”优化顾问服务页面。
左侧导航树选择“架构设计”。
部署架构列表中选择一个架构图，鼠标放在架构图卡片上，可以对架构图进行查看、重命名、导出、复制和删除操作。
单击“查看架构图”进入架构图详情，单击画布上方“浏览”开关打开编辑功能，开始画图。
您可以从左侧元素弹窗拖拽基础图元进行画图。在“部署架构”目录下，可以看到已经创建好的所有部署架构图，可以拖拽到画板进行画图。

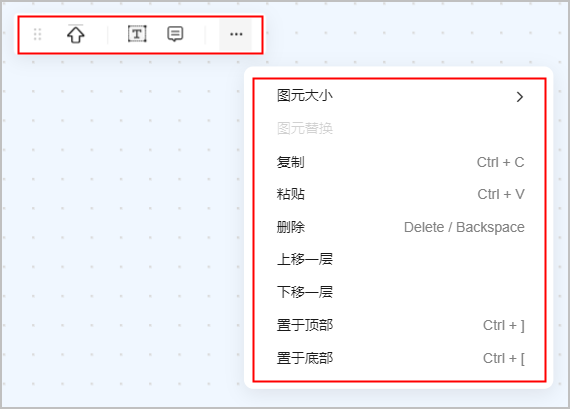

双击基础图元，右侧弹出属性编辑弹窗，对图元的尺寸、名称和备注进行修改。

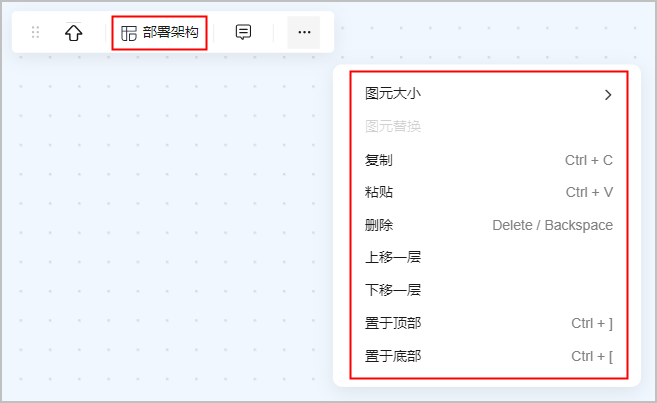

双击部署架构图元，右侧弹出属性编辑弹窗，弹窗页签默认为“部署架构”，可以看到每个服务关联的资源数量，点击“编辑部署架构”可以跳转到此部署架构图的编辑页面；弹窗页签选择“更多属性”，可以对图元的尺寸和备注进行修改。
