查看数据图谱

操作场景

本文指导您在应用设计态查看数据图谱。

前提条件

登录应用设计态

操作步骤

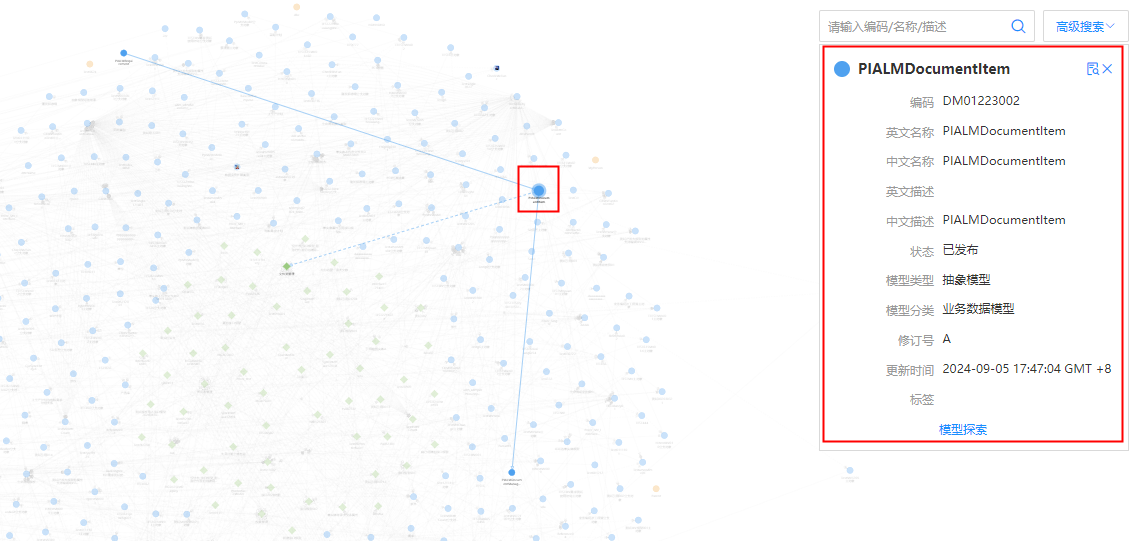

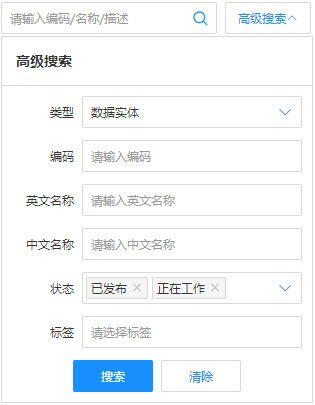

  1. 在左侧导航栏中,选择数据模型管理 > 数据模型图谱,进入数据模型图谱页面。

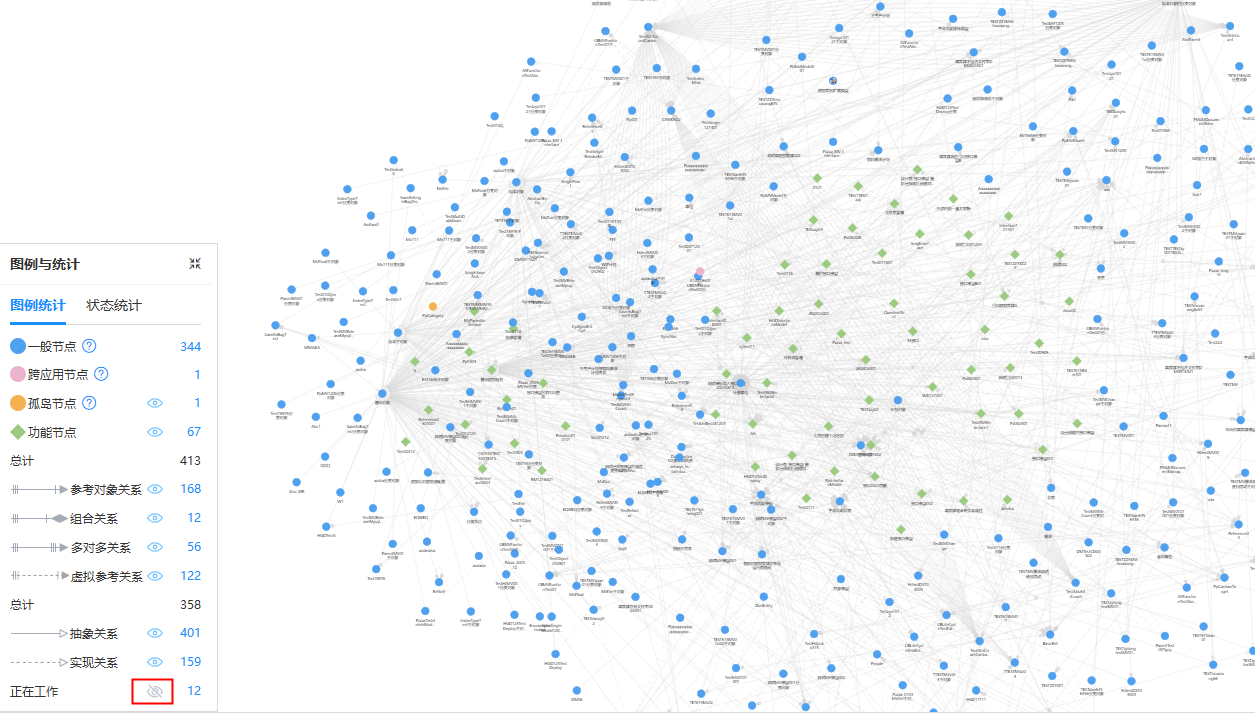

  2. 单击左下角“图例与统计”,展开图例与统计窗口。

    • “图例统计”页签,您可通过图谱示例识别节点的差别。
      表1 图例统计说明

      图例识别类型

      说明

      颜色识别

      可通过颜色识别如下节点:

      • 一般节点:存在关联关系的数据实体(主外键,多对多,继承关系)。
      • 孤岛节点:孤立存在的数据实体,不存在关联关系。
      • 功能节点:接口模型所代表的节点。
      • 扩展节点:扩展模型所代表的节点。

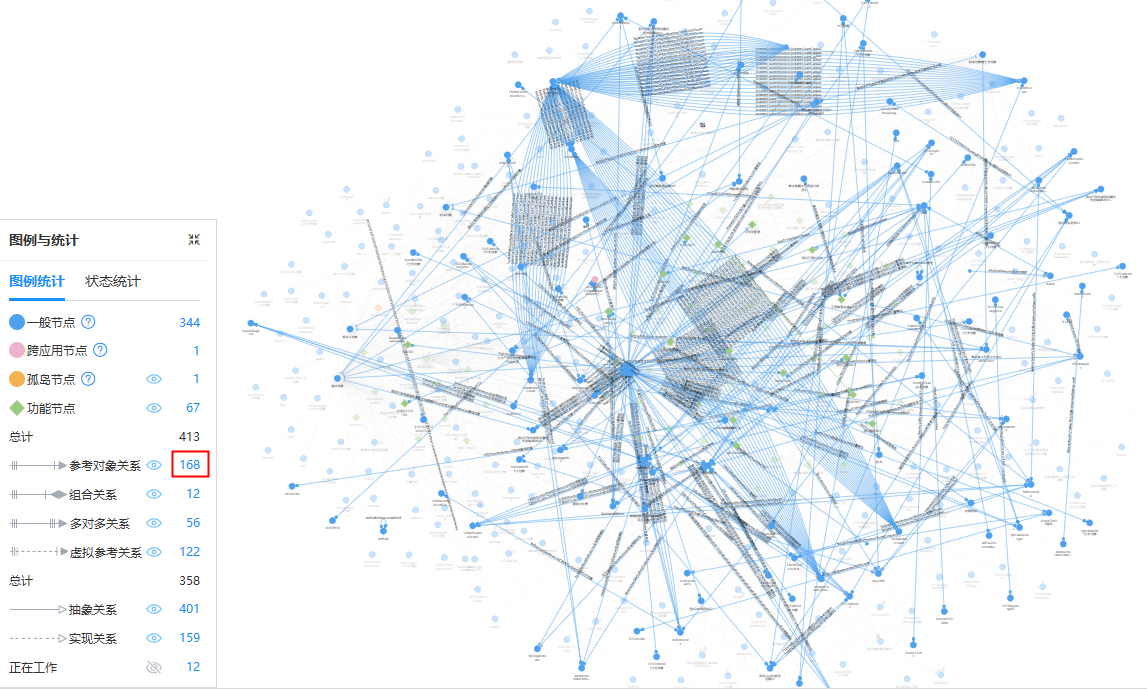

      线型识别

      可通过线型识别如下关系:

      • 实体间的关联关系:
        • 参考对象关系:实体选择参考属性参考另一实体后即与该实体存在参考关系。
        • 组合关系:在参考对象关系设置时选择组合关系选框即存在组合关系(与参考对象关系不同时存在)。
        • 多对多关系:关系实体建立时所关联的两个实体间存在多对多关系。
          说明:

          图谱暂不支持单边不确定的关系。

        • 虚拟参考关系:M-V模型数据实体的版本对象与主对象/分支对象存在的关联关系。
      • 实体间的继承关系:
        • 抽象关系:当实体之间存在继承关系时即存在抽象关系。
        • 实现关系:当实体存在继承接口模型时即存在实现关系。

      /

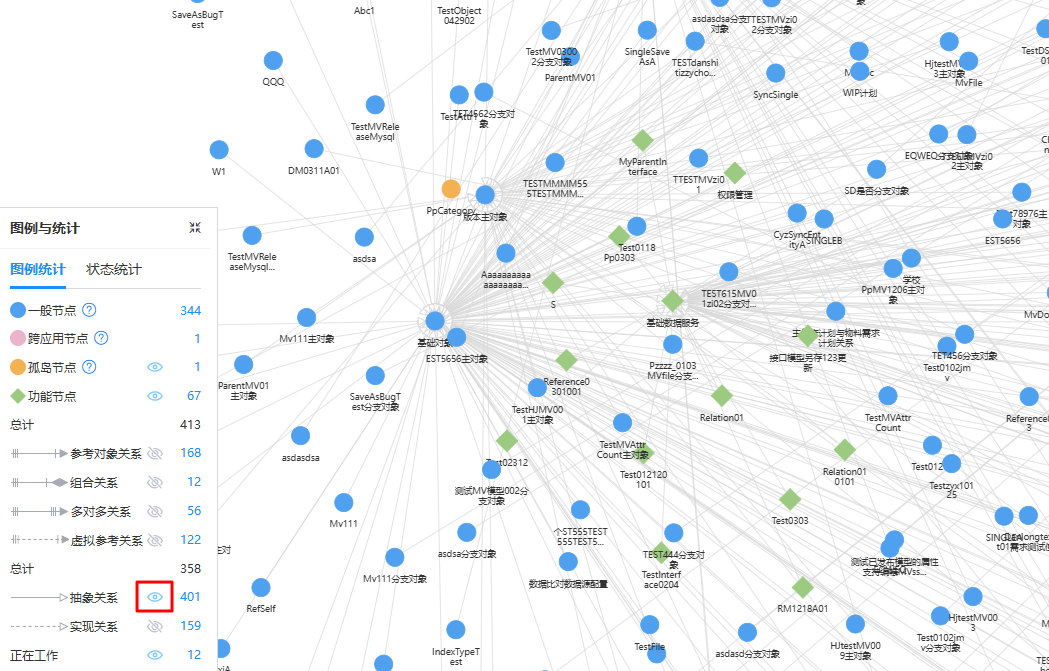

      可通过切换/

      • 孤岛节点:展示或隐藏孤岛节点。
      • 功能节点:展示或隐藏功能节点。
      • 正在工作:展示或隐藏正在工作的节点。

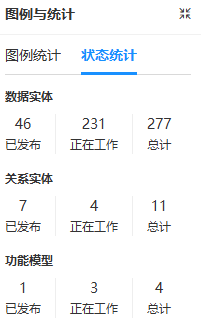

    • “状态统计”页签,以数据模型(数据实体、关系实体和接口模型)的状态为维度,统计数据模型的数量。
