查看关系实体

前提条件

已登录应用设计态。

查看所有关系实体的信息

在“数据模型管理 > 关系实体”页，查看所有关系实体的信息。

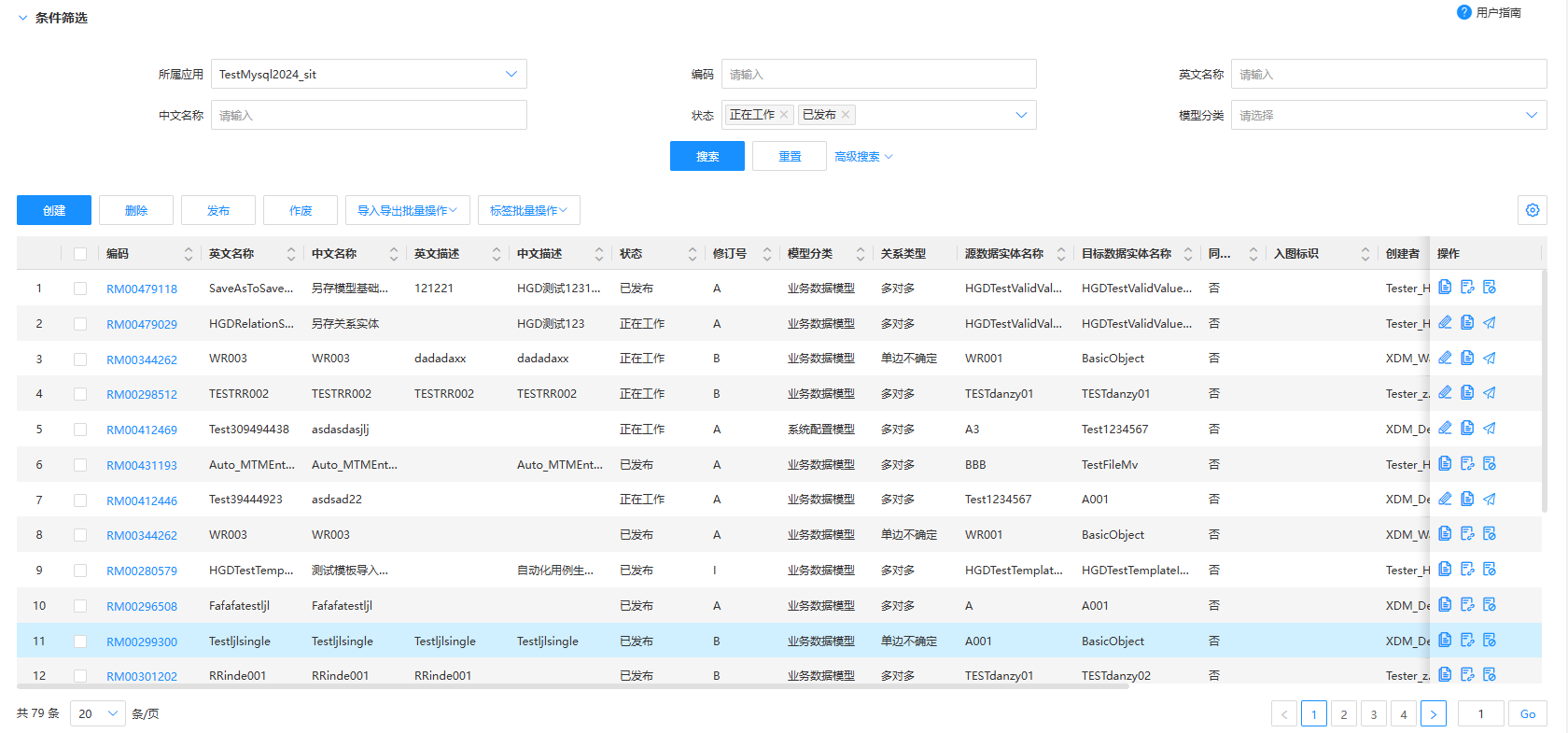

图1 关系实体列表

在该页面，您可以查看到的关系实体操作包括：编码、英文名称、中文名称、英文描述、中文描述、状态、修订号、模型分类、关系类型、源数据实体名称及操作等。

此外，您可以单击关系实体列表右上角的，在展开的窗口中，设置您想显示的列表详细信息。

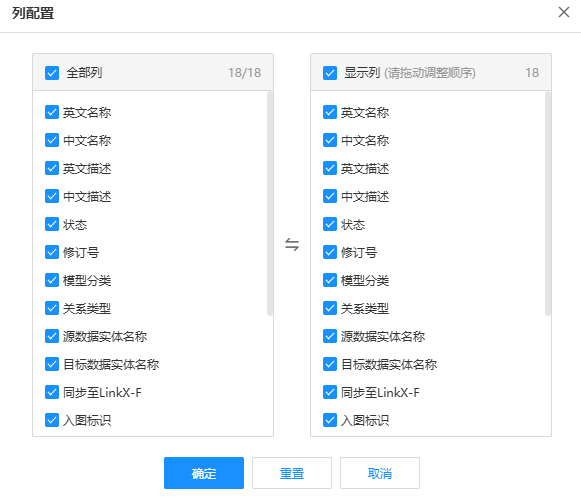

图2 自定义列表字段

查看某个关系实体的详细信息

1. 在左侧导航栏中，选择“数据模型管理 > 关系实体”，进入关系实体页面。
2. 找到需要查看的关系实体，单击该关系实体编码，进入关系实体详情页面。
   图3 关系实体详情


   表1 关系实体详情

   类型	描述
   基本信息	可查看当前关系实体的基本信息，包括：编码，中英文名称、中英文描述、关系类型、表名称、标签、源/目标数据实体名称、修改记录等。
   关系实体属性	可查看当前关系实体包含的属性列表，包括：英文名称、中文名称、中文描述、英文描述、类型、唯一键、入库、必填、密级等。
   功能配置	可查看当前关系实体的具体功能配置。
   使用情况	可查看当前关系实体被引用情况。
   修订记录	可查看当前关系实体的历史修订记录，包括修订号、中文名称、中文描述、状态、更新者和更新时间。 勾选2-4个待对比版本，单击“对比”，即可清晰查看所选版本的关系实体差异。对比范围： 支持对比项：关系实体属性（如属性名称、描述、约束信息等）和关系实体关系。 暂不支持对比项：功能列表、功能配置等其他数据。
