管理视图模型
操作场景
本文指导您在应用运行态管理视图模型。
约束与限制
为了确保数据导入过程高效和准确,xDM-F对导入视图模型设置了如下规则和限制:
- 目前暂不支持上传自定义视图模型文件。导入视图模型之前,请先下载视图模型导入模板。
- 仅支持导入≤5MB的.xlsx格式文件,且文件末尾必须添加#EOF作为结束标识。
- 配置导入文件时,各模块数据行数需符合以下规则(均不含标题行与结束标识#EOF行):
- 基础信息:≤200行
- 视图配置:≤200行,且需与基础信息行数一致
- 系统根据英文名称进行匹配,如果已存在相同英文名称的视图模型,则覆盖其配置;如果不存在,则新建视图模型。
前提条件
已登录应用运行态。
查看视图模型
- 视图模型概览

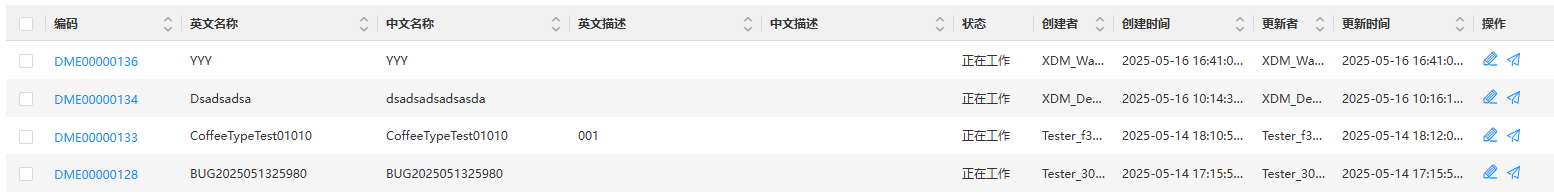

在视图模型的关键信息,包括:编码、英文名称、中文名称、英文描述、中文描述、状态、创建者、创建时间、更新者、更新时间及操作等。
页面,支持集中查看所有图1 视图模型概览 - 查看单视图模型详情

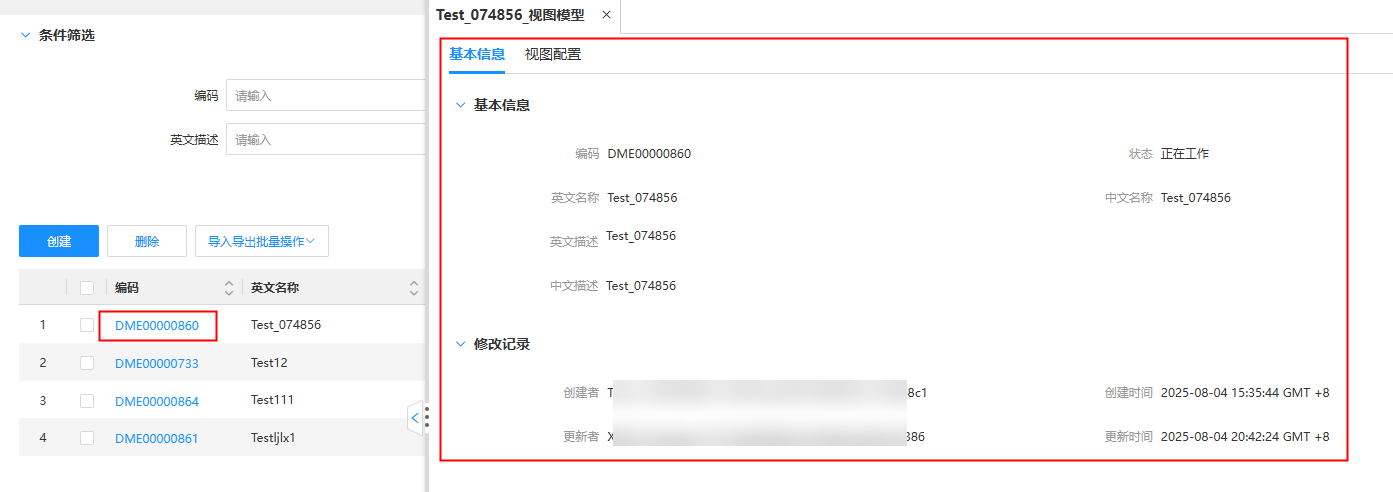

如需了解单个视图模型的详细配置,可直接单击视图模型列表中的编码,快速展开视图模型详情页,查看其基本信息、关联关系、字段配置等完整信息。
图2 查看单视图模型详情 - 移动/放大/缩小视图模型图谱
- 移动视图模型图谱:在“视图配置”页签下的“图谱”任意空白处,长按鼠标左键的同时移动鼠标,即可移动图谱。
- 放大/缩小视图模型图谱:在“视图配置”页签下的“图谱”内,上下滚动鼠标滚轮(或单击
/
),即可放大或缩小图谱大小。
- 查看视图模型图例
图例通过文字说明解释了图谱中不同颜色、图案或标记代表的具体数据模型或关系,帮助您将图谱中的图形元素与具体的数据模型相对应,提高图谱整体的可读性,更好地理解视图模型中的模型关系。单击“图谱”右下角的
,即可展开“图例”窗口。
图3 图例
视图模型图谱结构
在视图模型图谱中,不同图标代表特定的数据模型类型与关联关系,帮助用户快速识别视图模型结构。
图标 |
说明 |
---|---|
|
当前节点,即视图模型的基表实体(即通过“搜索实体”选定的数据模型),作为数据查询与配置的核心载体。所有字段设置、关联关系构建等操作均围绕此节点展开,代表视图模型的业务主题(如设备台账、生产订单等)。 |
|
关系实体,表示与基表实体直接建立业务关联的关系实体(如订单明细中的购买数量、单价等)。 |
|
参考对象,表示通过基表实体的“参考对象”类型属性引用的关联实体(如设备实体通过“供应商ID”属性关联至“供应商”实体)。 |
|
参考对象关系,表示基于基表实体的“参考对象”类型属性形成的逻辑关联,其本质是属性字段与关联实体的单向映射关系。 |
|
关系实体关系,表示通过独立关系实体建立的强结构化关联,明确标识实体间的业务流向(如源端到目标端)。 |
编辑视图模型
- 在左侧导航栏中,选择“视图模型”页面。 ,进入
- 在“视图模型”页面,在视图模型所在行,单击
。
您也可以进入视图模型详情页后,单击“编辑”。
- 根据业务需求,在展开的页面中进行如下修改。
- 修改视图配置:在展开的编辑页面,根据业务需求在以下页签中调整设置。
表2 修改视图配置 页签
说明
基本信息
可灵活修改视图模型的基础属性,包括英文名称、中文名称、中文描述等,确保视图模型的定义与业务场景高度契合。
视图配置
可灵活调整视图模型的关联关系、分页规则、字段选择与展示,以及筛选条件的定义,实现数据结构与业务流程的精准适配。
- 处理待刷新的视图配置:当已发布的视图模型配置中引用的实体被删除、实体属性被删除或实体属性类型被修改时,可能会导致视图查询结果的正确性受到影响。此时,在视图模型列表中,相关视图模型的“编码”旁会显示
标识,提示用户需要更新视图模型配置。
- 打开目标视图模型的编辑页面,选择“视图配置”页签,进入“视图配置”页面。
- 根据不同的待刷新场景,进行如下对应处理:

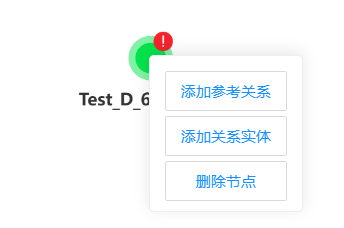

- 引用的实体被删除:在图谱中,被引用的实体会显示
标识。找到带标识的实体节点,右键单击该节点并选择“删除节点”完成处理。

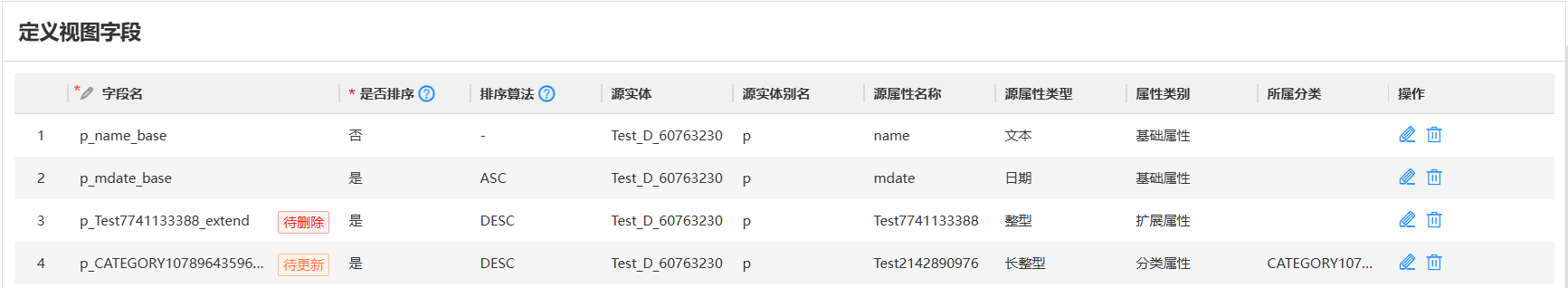

需要注意的是,如果该节点的属性已被选为视图字段,相关字段将自动从“定义视图字段”中移除。如果该节点存在下级节点,下级节点将被一并删除。图4 删除节点 - 实体属性被删除或实体属性类型被修改:在“定义视图字段”列表中,受影响的视图字段会显示“待删除”或“待更新”标识。在该字段所在行,单击
完成处理。
图5 删除视图字段
- 引用的实体被删除:在图谱中,被引用的实体会显示
- 单击“保存”,完成视图配置的更新。
- 单击“发布”,完成视图模型的重新发布。
- 修改视图配置:在展开的编辑页面,根据业务需求在以下页签中调整设置。
删除视图模型
- 在左侧导航栏中,选择“视图模型”页面。 ,进入
- 在“视图模型”页面,勾选视图模型,单击列表上方的“删除”。
- 在弹出的提示框中,单击“确定”。
导入视图模型
- 在左侧导航栏中,选择“视图模型”页面。 ,进入
- 选择 。
- 在弹出的窗口中,选择一个已配置好的xlsx格式的视图模型文件,单击“确认上传”。
- 在弹出的提示框中,单击“确定”。
您也可以单击提示框中的“我的导入任务”,查看任务进度。
导出视图模型
- 在左侧导航栏中,选择“视图模型”页面。 ,进入
- 根据实际业务需求,导出搜索的视图模型或者选中的视图模型。
- 导出搜索的视图模型:在“条件筛选”中设置筛选条件,筛选出结果后,选择 。
- 导出选中的视图模型:勾选需要导出的视图模型,选择 。
导出时,选中的视图模型最多为200个。

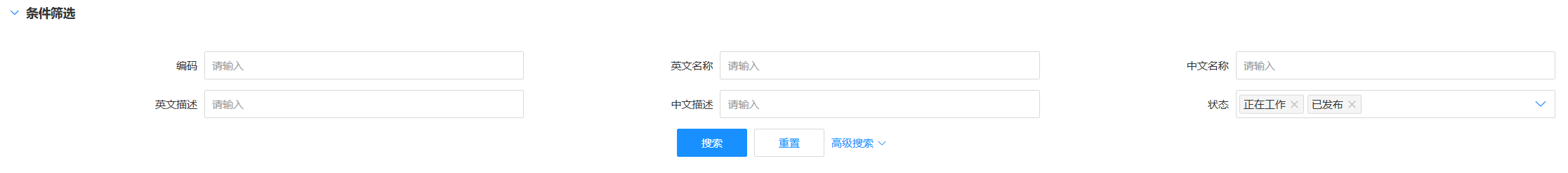

查询视图模型
默认情况下,视图模型页展示的是当前租户下全部视图模型。为了帮助用户快速搜索出当前应用下的视图模型,xDM-F提供搜索视图模型功能,目前可通过编码、英文名称、中文名称、英文描述、中文描述、状态等属性维度进行过滤。您可以根据实际业务需求,设置筛选条件,单击“搜索”,即可获取对应视图模型。
