查看数据实体

为了方便用户查看应用运行态下的数据实体信息,工业数字模型驱动引擎-数据建模引擎(xDM Foundation,简称xDM-F)提供如下查看路径。

前提条件

登录应用运行态

查看所有数据实体的信息

数据模型管理 > 数据实体页,查看所有数据实体的信息。

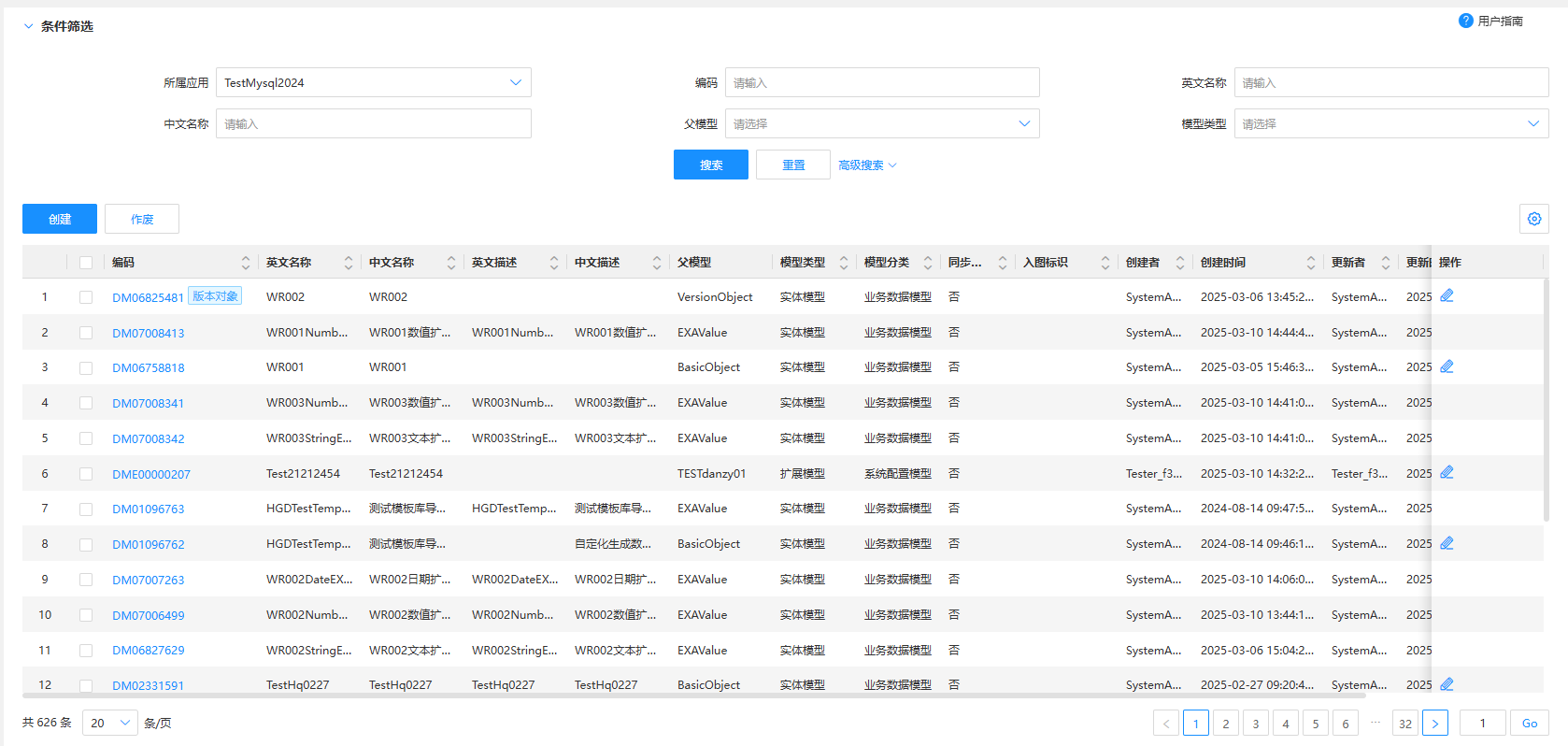

图1 数据实体列表

在该页面,您可以查看到的数据实体操作包括:编码、英文名称、中文名称、英文描述、中文描述、父模型、模型类型、模型分类、同步至LinkX-F及操作等。

此外,您可以单击数据实体列表右上角的,在展开的窗口中,设置您想显示的列表详细信息。

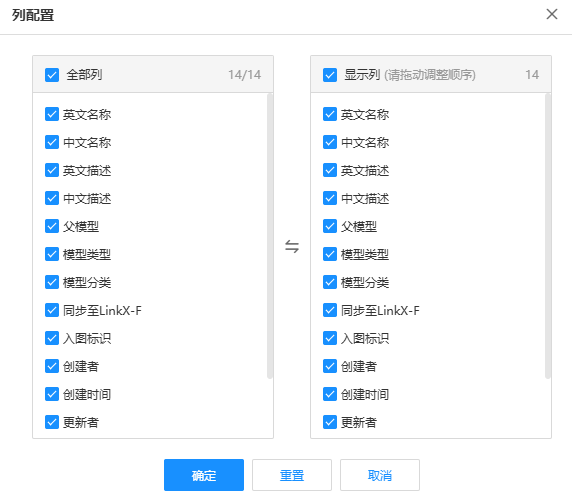

图2 自定义列表字段

查看某个数据实体的详细信息

  1. 在左侧导航栏中,选择数据模型管理 > 数据实体,进入数据实体页面。
  2. 找到需要查看的数据实体,单击该数据实体编码,进入数据实体详情页面。

    图3 数据实体详情
    表1 数据实体详情

    类型

    描述

    基本信息

    可查看当前数据实体的基本信息,包括:编码、英文名称、中文名称、英文描述、中文描述、父模型、模型类型、模型分类、表名称等。

    属性

    可查看当前数据实体包含的属性列表,包括:基本属性、扩展属性和从父模型继承的属性。单击具体属性的英文名称,可以查看属性基本信息,包括:英文名称、中文名称、中文描述、英文描述、类型、唯一键、密级、必填等。

    功能配置

    可查看当前数据实体的具体功能配置,包括:版本服务、多维版本、业务编码生成器、树形结构、生命周期管理、扩展属性、索引管理。

    权限操作

    可查看当前数据实体需要进行权限管理的属性、属性类型、参考对象和属性映射。仅当数据实体具有参考对象类型的属性,才会展示参考对象和属性映射的数据。

    关系

    可查看当前数据实体具体双向关联关系,明确实体间的数据链路与依赖逻辑,便于快速定位上下游业务模型。具体包含以下两部分内容:

    • 源数据实体关系:展示以当前数据实体或其继承的父模型作为关系发起方所建立的关联关系。通过可视化方式,直观呈现出该数据实体作为源头的所有数据流向。同时,还会详细展示关系实体编码、关系实体名称等关键元数据信息,帮助用户精准识别与深入理解数据间的关联脉络。
    • 目标数据实体关系:展示以当前数据实体或其继承的父模型作为关系接收方所建立的关联关系。通过可视化方式,完整呈现出所有指向当前数据实体的数据依赖情况,使用户能够全面洞察当前数据实体在整个数据体系中的被依赖程度及依赖来源。

    当数据实体涉及跨应用的关联关系时,不支持通过“目标数据实体名称”的超链接来查看对应数据模型详情。

    若为参考属性,生成的虚拟关系则展示编码为“-”。

    实例界面布局设置

    可查看当前数据实体的属性和关系的界面布局。
