在流程编辑页面设置网关

网关是工作流设计中的关键元素,用于控制流程的流向。根据功能的不同,主要分为以下三种类型:排他网关、并行网关和包容网关。

  • 排他网关:作为流程组件的路由网关,用于实现流程中的决策逻辑。排他网关通常成对出现,其中一个网关用于定义判断条件,另一个用于根据条件选择执行路径。当流程到达排他网关时,会评估所有流出分支的条件,第一个条件为“true”的分支将被执行,而其他分支则不会被评估或执行。
  • 并行网关:用于在流程中实现任务的并发执行,需成对使用。所有从并行网关流出的分支无需条件判断,将同时启动执行,待全部完成后,流程才进入下一节点。
  • 包容网关:是排他网关和并行网关功能的结合体,通常成对出现。支持根据条件动态选择一条或多条分支执行。与并行网关不同,后者的所有出口分支都会被执行,而包容网关允许为每个出口分支设置条件,仅在条件满足时执行。

假设在一个企业的新员工入职流程中,当员工正式报到之后,需要同步完成以下几个步骤:

  1. 行政管理部门准备必要的办公设备。
  2. IT技术团队创建及分配个人电脑账户。
  3. 人力资源部处理社会保险等相关事宜。

利用并行网关,上述三项任务可以被同时触发,各自独立地进行,直至全部完成后再统一推进到流程的下一步。这种方式不仅提高了工作效率,还确保了新员工能够迅速且顺利地融入公司环境。

该流程可用流程图简易表示:

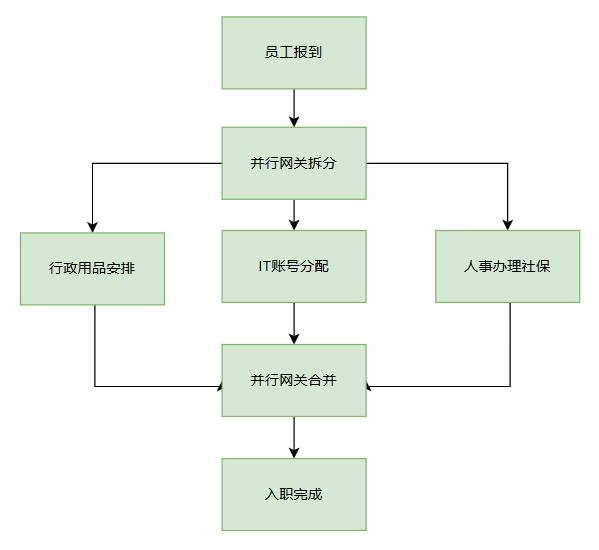

图1 员工入职简易流程

前提条件

已在流程编辑页面添加相应的网关组件,具体操作请参见在流程编辑页面添加流程工具

设置网关

  1. 登录流程引擎。
  2. 在左侧导航栏中,选择流程编排服务 > 流程元模板,进入“流程元模板”页面。
  3. 在流程元模板所在行,单击,进入流程元模板的编辑模式。
  4. 图1所示为例,在流程编辑页面,将需要的流程工具拖拽到在线编辑区中。更多操作详情请参见在流程编辑页面添加流程工具

    需要注意的是,并行网关必须成对使用,即一个“并行开始网关”需对应一个“并行结束网关”,以确保流程的正确分叉与汇聚。

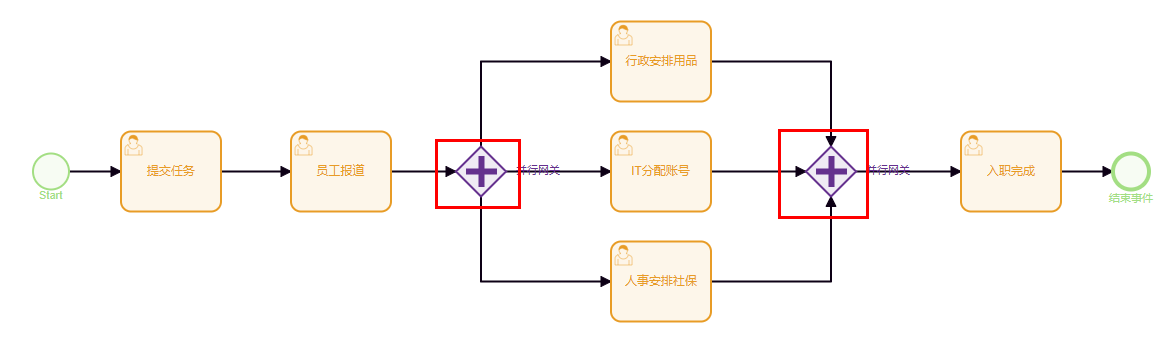

    图2 员工报到流程

  5. 选中网关事件组件,在右侧工具信息设置面板的“常规”页签中配置如下信息。

    参数

    参数说明

    ID

    系统自动生成,不允许修改。

    中文名称

    “UI编辑”页面的中文语言环境下,“导航树”中对应节点所展示的名称。

    该名称仅支持中文、英文字母、数字和下划线(_),长度限制为1-64个字符。

    任务描述

    用户自定义,用于说明当前组件的作用、使用场景等,以便于其他用户了解和使用该组件。

相关操作

如果需要为网关配置路由规则,可选中网关组件与“用户任务”组件间的连接线,在右侧工具信息设置面板的“常规”页签中进行设置。具体操作请参见为流程组件间连接设置路由规则
