查看模型文件属性

前提条件

已获取具有相应角色权限的账号和密码。

查看某个节点属性

1. 登录iDEE控制台。
2. 在“几何数据转换服务”所在行，单击“访问服务网址”，进入iDEE业务面。
3. 在左侧导航栏中，单击“工作台”，进入“工作台”页面。
4. 以“全部模型”列表为列表样式为例，选择待操作的模型文件，单击“在线查看”，进入该模型文件的在线可视化页面。
5. 在左侧结构树中，选择对应节点名称，单击右上方的“属性”。

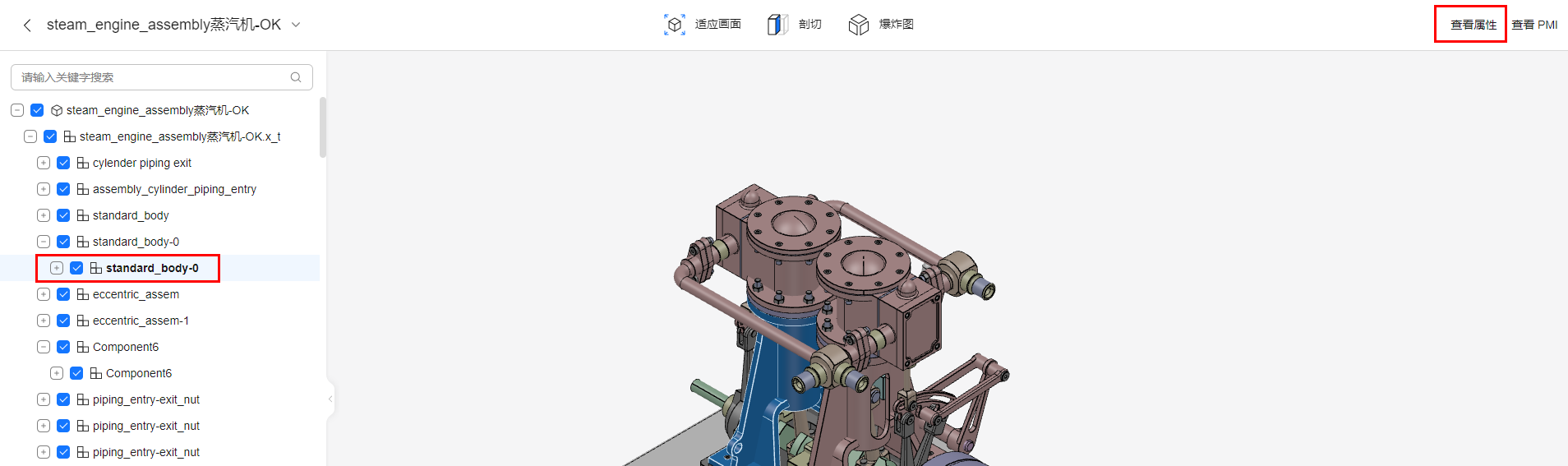

   图1 查看某个节点属性

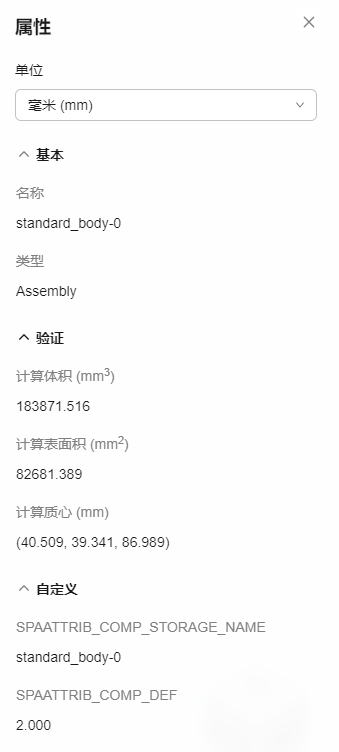

6. 在弹出的“属性”窗口中，您可以查看到如下信息。

   请注意，不同节点展示的属性信息参数可能有所不同，具体请以实际为准。

   表1 属性信息参数说明

   参数	说明
   单位	当您希望验证选择节点的计算体积、计算表面积和计算质心等属性的值时，您可以在此配置项中指定模型文件的单位属性。 目前支持选择毫米（mm）、厘米（cm）、米（m）、英寸（in）、英尺（ft）和码（yd）。
   基本	基本属性包括选中节点对应模型组件的名称和类型。
   外观	展示选中模型实体所包含的光照颜色以及不透明度。
   材质	展示选中模型实体所包含的四种光照颜色以及光泽度。
   图层	展示选中节点（元素）所属图层的名称。请注意，并非所有节点都包含在图层中。
   验证	选择指定单位属性后，系统会自动帮您计算选中节点对应模型组件的体积、表面积和质心。
   自定义	展示当前选中节点对应模型组件定义的一些额外信息。例如，模型组件需要添加零件或装配体的特定信息（如材料、重量、生产日期等）。
