数据流转

DSC对各个应用中的日志数据进行采集，如DBSS服务和API数据安全防护，可动态地采集用户访问行为的路径，可以快速全面支撑溯源或定位，直观了解数据的流转情况，及时发现异常和风险。

调用链数据采集，对各个应用中的日志数据进行采集。对整个调用过程的所有应用进行埋点并输出日志，并上报kafka，比如主要微服务 APIG、DBSS， API安全网关，ELB服务等的日志。（一期只涉及到DBSS）。
调用链数据存储及查询，对采集到的数据进行存储，由于日志数据量一般都很大，不仅要能对其存储，还需要能提供快速查询。
调用链数据生成，DSC负责对采集上报的日志进行数据链路流转分析，并绘制流转图。
指标运算、存储及查询，对采集到的日志数据进行各种指标运算，将运算结果保存起来。

已开通DBSS服务，并安装数据库实例，开通DBSS服务请参见购买数据库安全审计。

开启对实例数据的流转日志采集后，DSC会对采集上报的日志进行数据链路流转分析，并绘制流转图。对采集到的日志数据进行各种指标运算，将运算结果保存起来。

选择“流转日志采集”页签，实例列表参数说明如表1所示。

表1 实例列表
参数	说明
实例名称/ID	对接微服务的实例名称，如DBSS和API数据安全防护的实例，如果没有实例请先进行实例购买。
实例类型	实例的类型，“DBSS”和“ADG”。
实例状态	实例的状态：未开通：没有开通流转日志采集。开通中：流转日志采集开通中。开通失败：开通流转日志采集失败。运行中：开通流转日志采集成功。离线：实例状态异常未接收到心跳信息。关闭失败：流转日志采集关闭失败。关闭中：流转日志采集关闭中。异常：实例上报状态异常。
上次心跳时间	DSC上次与实例建立连接的时间。

全链路的云上数据流转监测，包括以下几个阶段：

登录DSC服务控制台。
单击左上角的，选择区域或项目。
在左侧导航树中选择“数据安全运营 > 数据流转”，进入“数据流转分析”界面。
鼠标移动至流转通道上显示数据是否加密传输以及访问总数等，红色箭头代表未加密传输，绿色箭头表示全部加密传输，黄色箭头表示部分加密传输，连线加密状态均代表当前的加密状态。

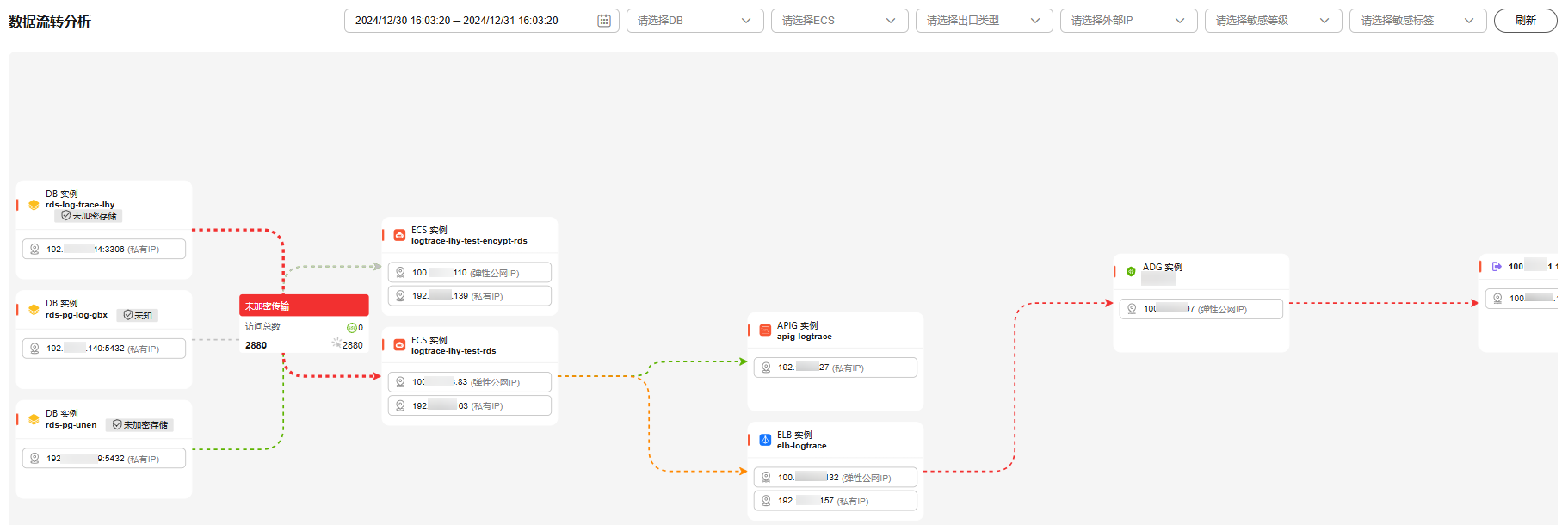

图1 数据流转分析
选择时间：单击选择需要查看的时间段。

选择DB：选择需要查看的数据库。

选择ECS：单击下拉框选择访问数据的ECS。

选择出口类型：单击下拉框选择ELB。

选择外部IP：单击下拉框选择外部IP。

选择敏感等级：单击下拉框选择敏感等级。

选择敏感标签：单击下拉框选择敏感标签。
