新增数据图层报告

新增数据图层

1. 进入DMAP数小二实例控制台界面。
   • 登录交换数据空间控制台，在页面左侧导航栏选择“DMAP数小二”，然后选择DMAP实例，单击“开始使用”。

     租户可执行此步骤。

   • 登录DMAP数小二。

     组织成员可执行此步骤。

2. 单击“数据图层”，进入数据图层页面中。
3. 单击“新增”，进入新增数据图层页面中。
4. 在页面左上角“名称”处单击，输入报告名称，单击“确定”。
5. 在页面左上角“描述”处单击，输入对报告的描述内容，单击“确定”。
6. 在左侧面板中选择元素后拖入至画布中。

   系统当前提供了通用元素、流程图、EA/Business、图标、EA/Strategy、EA/Application、EA/Data等类型的节点元素，用户可根据需求选择。

7. 批量复制节点。

   元素拖入至画布后，系统提示批量复制节点，当前支持最大复制数量为10。

   图1 批量复制节点

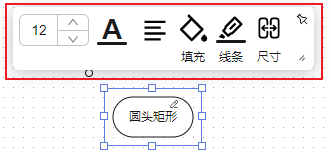

8. 在画布中为元素设置文本信息、样式以及配置关联资产。
9. 设置元素文本信息。
   1. 元素拖入至画布后，在界面右侧“文本”页签设置文本内容、颜色、位置等。
   2. 如图2，输入文本内容并设置文本大小，文本大小范围限制在72px内。


      • 元模型中未定义具体实体类型时，元素的文本名称自定义命名。
      • 元模型中定义具体实体类型，如价值流阶段、业务能力、业务平台等，文本名称在绑定资产后根据资产名称命名，无法修改。
      图2 输入文本内容并设置文本大小

   3. 如图3，设置文本的水平位置。
      图3 设置文本的水平位置

   4. 如图4，设置文本的垂直位置。
      图4 设置文本的垂直位置

   5. 如图5，设置文本颜色，同时，可通过单击历史记录查看历史选择颜色或通过单击预定义颜色选择系统已预置好的颜色。
      图5 设置文本颜色


10. 设置元素样式。
    1. 元素拖入至画布后，在界面右侧“样式”页签设置元素的高度、宽度、填充颜色等。
    2. 如图6，输入值设置元素的宽度和高度，单击后如修改宽度时，高度以同比例修改。
       图6 设置元素的宽度和高度

    3. 如图7，设置元素的填充颜色，同时，可通过单击历史记录查看历史选择颜色或通过单击预定义颜色选择系统已预置好的颜色。
       图7 设置元素的填充颜色

    4. 如图8，勾选描边后为元素设置描边的颜色、描边线以及描边线的宽度，描边线的宽度限制在100px内。
       图8 为元素设置描边

    5. 如图9，设置元素展示层级，当多个元素重叠在一起时，设置层级来改变元素的上下顺序。
       图9 设置元素展示层级

    6. 如元素为业务流或泳道类型时，如图10，设置泳道标题尺寸，尺寸限制在300px内。
       图10 设置泳道标题尺寸


11. 设置关联资产。
    1. 元素拖入至画布后，在界面右侧“关联”页签为元素关联资产。
    2. 关联资产操作如下：
       • 元模型中未定义具体实体类型时，单击“添加关联”，在弹框中选择需要关联的资产类型，然后勾选该类型下的一个或多个资产，单击“确定”。
       • 元模型中定义具体实体类型，如价值流阶段、业务能力、业务平台等，系统默认展示已选择的元素类型对应的资产，勾选需绑定的资产即可，只支持绑定一个。

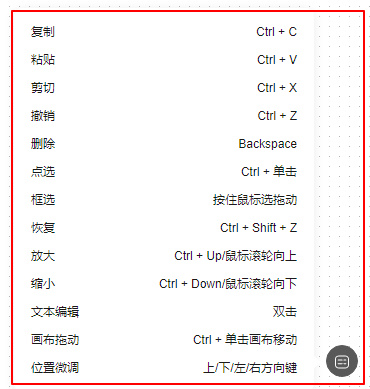

12. 根据需求，参考8至11步骤，设计添加多个元素，元素设计完成后，右键单击元素，更多操作请参考表2。
13. 创建元素间的连接。
    1. 鼠标放置元素节点上，系统展示元素的连接点，如图11。
       图11 元素连接点

    2. 创建连接线。

       单击连接点并连接至下一节点的连接点。

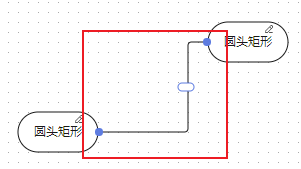

    3. 系统预置路径点来改变连接线位置。
       图12 使用路径点改变连接线位置

    4. 设置连接线的样式。样式如图13，图中各区域说明如表1。
       图13 设置连接线样式


       表1 连接线样式各区域说明

       区域	说明
       ①	设置连接线描边的颜色，样式以及线的宽度。
       ②	勾选后，为描边线设置起点箭头，并设置箭头的颜色、样式以及箭头的大小，箭头大小限制在10px内。
       ③	勾选后，为描边线设置终点箭头，并设置箭头的颜色、样式以及箭头的大小，箭头大小限制在10px内。
       ④	为连接线设置层级，当多条连接线重叠时，层级越大，描边线越靠上。

    5. 根据需求，参考以上步骤，设计添加多条连接线。

14. 添加批注。
    1. 在通用元素中选择拖入至画布中需要添加批注的地方。
    2. 在弹出的批注面板中输入批注内容，单击。
    3. 关闭页面批注开关，画布中批注图标隐藏，开启批注开关，画布中批注图标显示，并可查看批注内容，或对批注进行修改与删除。
       图14 批注开关


15. 图层设计完成后，可根据需求预览、保存或发布。
    • 预览：单击“预览”，在线预览已设计好的数据图层。
    • 保存：单击“保存”，当前已设计的数据图层保存成功，同时，系统每隔5分钟会自动执行保存的操作，保存的内容在数据图层报告列表中以“草稿”状态展示。
    • 发布：单击“发布”，参考发布数据图层报告发起报告发布申请，审批成功后，在数据图层列表中以“已发布”状态展示，并且会展示在七巧板报告中。

发布数据图层报告

1. 在数据图层页面中，搜索框中通过名称查找已保存的数据图层报告。
2. 单击“草稿”状态的报告操作列的“发布”，发起报告发布申请。
   图15 报告发布申请


3. 选择审批人，通过输入用户名或者用户姓名相关字检索。
4. 填写申请理由。
5. 单击“提交”，待审批人审核通过后报告发布成功，此时，数据图层报告状态由“草稿”变更为“已发布”状态，已发布的报告会展示在七巧板报告中。
6. 单击数据图层报告名称可以查看数据图层报告详情，单击报告中的业务节点，查看业务节点关联架构信息。

更多操作

• 设计图层报告时，报告中的元素更多操作请参考表2。
• 图层报告新增完成后的更多操作请参考表3。
