模块定义图

模块定义图用于表示模块和值类型之类的元素（定义能够在可操作的系统中存在的事物类型）以及元素之间的关系。模块定义图的通常用法包括显示系统层级关系树以及分类树。

元素介绍

表1 模块定义图元素
元素名	图标	含义
InterfaceBlock		接口模块。
Parameter		活动参数。
ConstraintBlock		约束模块，定义了一种布尔型的约束表达式。
QuantityKind		数量种类。
Actor		角色，是与系统交互的人或事物。
ValueType		值类型。
Object		封装了状态和行为的具有良好定义界面和身份的离散实体；即对象实例。
Signal		信号可以带有表示为属性的参数，表示对象之间异步通讯的声明。
Activity		活动是状态机内正在进行的非原子执行。
Enumeration		枚举是一种数据结构，它的实例构成了有名字的字面值。通常，同时声明枚举名和其字面值的名字。
Block		模块，定义一个复合系统实体。
Interface		接口，可以是单个接口，也可以是抽象的一组接口的组合。
Unit		单元。
Dependency		依赖，是一种使用的关系，即一个类的实现需要另一个类的协助。依赖关系在两个模型元素之间用虚线箭头表示，箭尾处的模型元素（客户）依赖于箭头处的模型元素（服务者）。
Generalization		泛化，表示类与类、接口与接口之间的继承关系，由子对象一方指向父对象一方。
Part Association		部分关联，是一种拥有的关系，它使一个类知道另一个类的属性和方法。
Containment		嵌套关系。
Shared Association		关联关系。
Block		关联块，创建关联块的实例。
Allocate		分配关系。被分配的元素会显示在线的尾端；接收分配的元素会显示在线的箭头端。
ItemFlow		项目流，指定在交互点中流经连接器的项目。

关键元素

模块

模块（Block）是SysML结构中的基本单元。

成员属性有三种类型，拥有以下结构特性：组成部分属性（part）、引用属性（reference）、值属性（value）、约束属性（constraint）、端口（port）、流（flow）。

表2
类型	结构特性	定义	示例

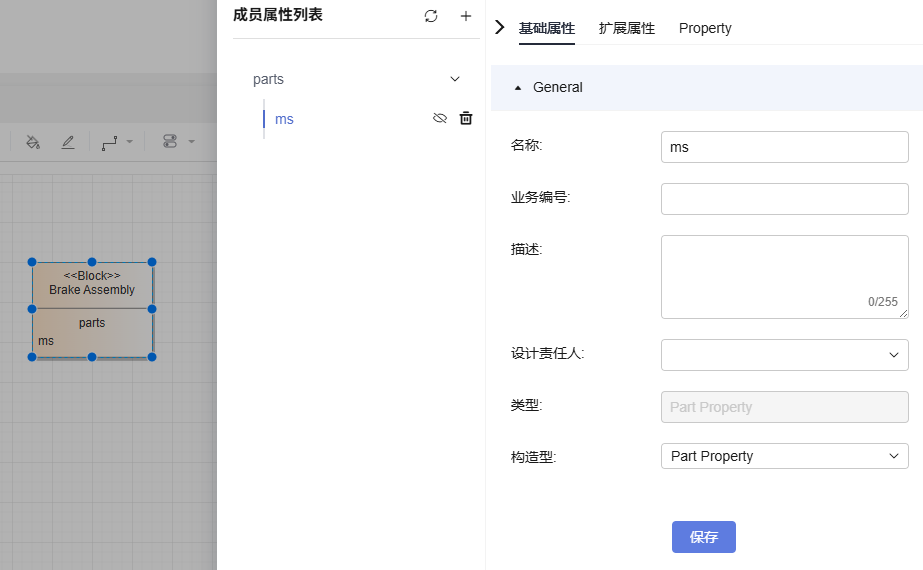

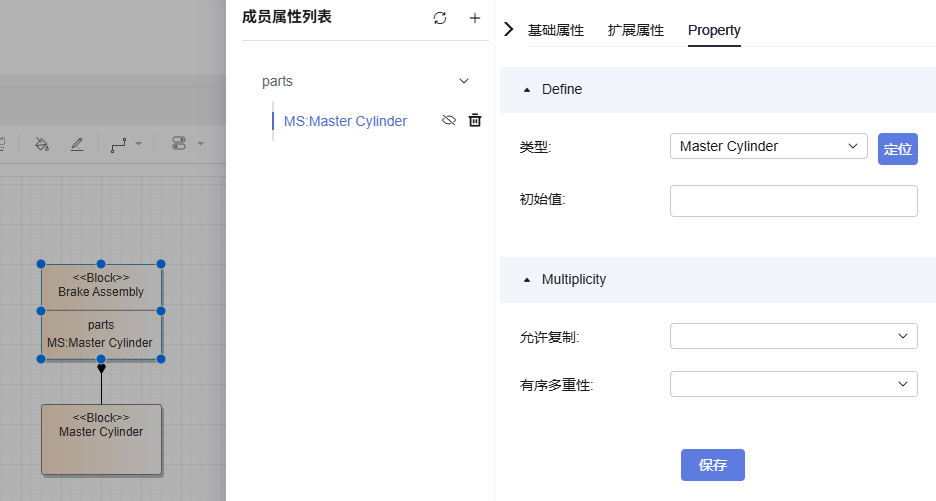

Property	部分属性	代表模块内部的结构，即模块是由组成部分属性构成的，是一种所属关系。	右键 > 成员属性添加Part Property并命名ms。 Property > 类型绑定工程树上元素，并生成连线关系。 Part Association连线建立部分关系。

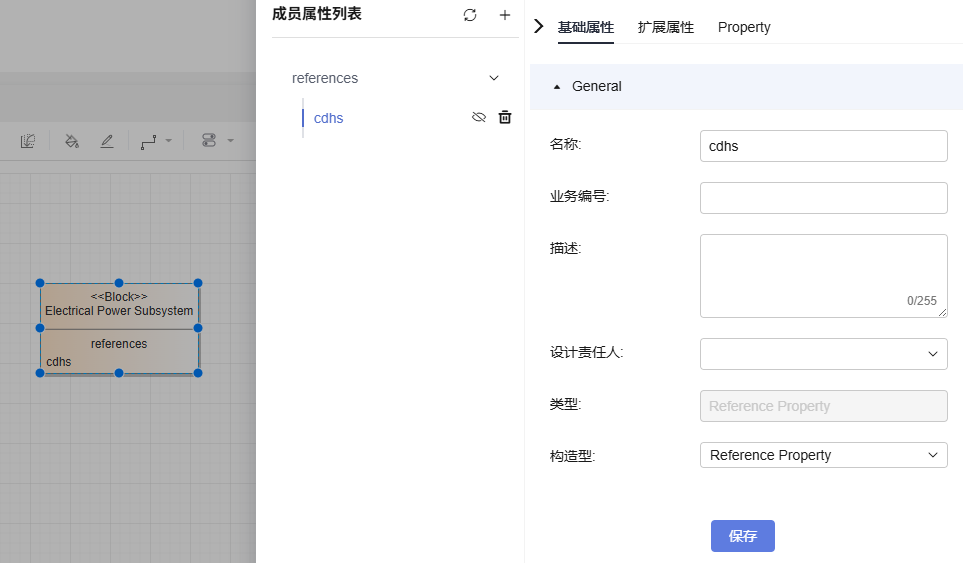

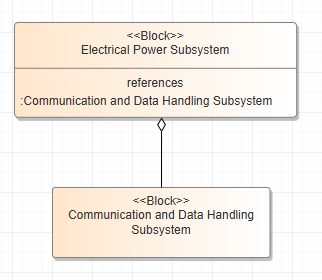

	引用属性	代表模块外部的一种结构，不表示所属关系，描述为需要的关系。	设置基础属性cdhs生成引用属性。通过Property类型绑定元素，并生成连线关系。 Shared Association连线建立引用关系。
	值属性	代表一个数字（某种类型）、一个布尔值或者一个字符串。	设置基础属性FuelDemand生成引用属性并绑定值类型REAL。
	约束属性	代表一种数学关系（一个等式或者不等式），它会使用一系列值属性。约束模块只是一种特殊的模块，创建它是为了封装可重用的约束表。	创建ConstraintBlock元素并定义约束表达式。工程树展示约束表达式。

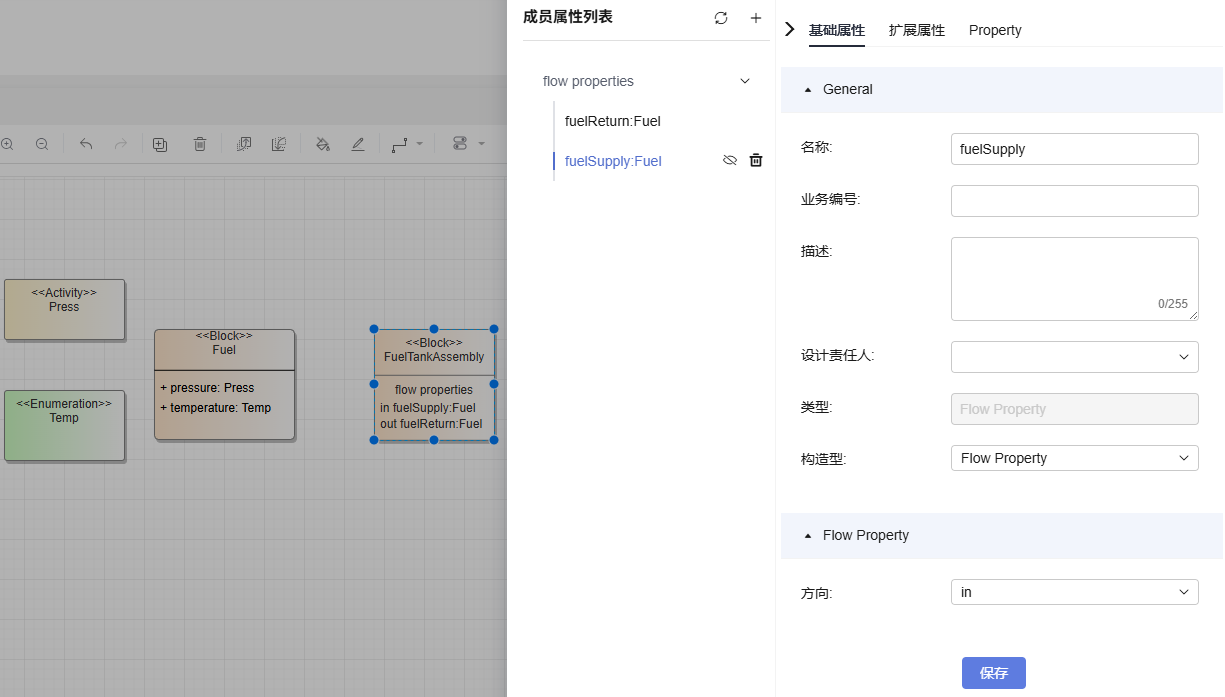

	流属性	流属性代表的是能够通过流端口流入、流出模块的特定项目。每个流属性都有其自身的方向、名称、类型。	通过设置方向表示属性的流向。将属性fuelSupply的Flow Property方向设置in，画布同步显示方向in。

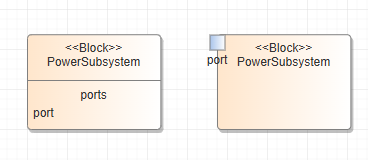

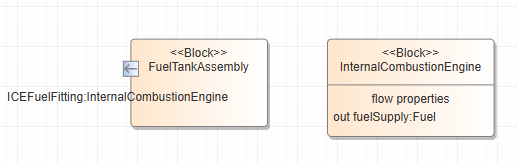

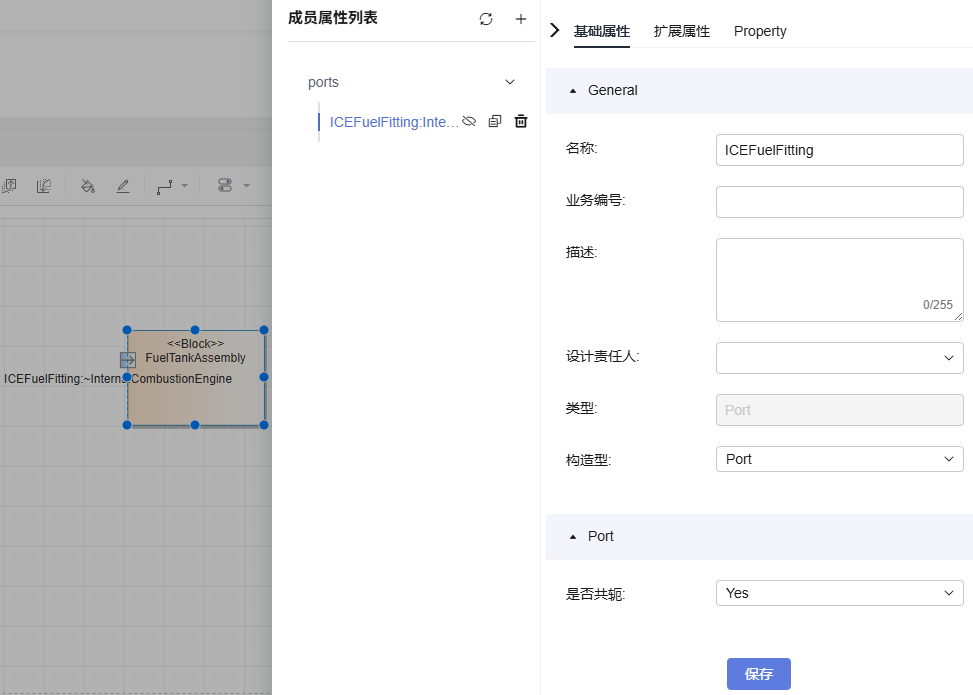

Port	端口	端口代表结构边缘不同交互点的一种属性，通过外部实体进行结构交互，或者是提供服务、请求服务、交换事件、能量和数据。	状态切换 port在画布中有条目和挂载两种状态展示。成员属性里设置两种形态的转化。嵌套端口 Block元素下的端口支持展示跨模型图的嵌套关系。模型图B创建BlockB并添加成员属性端口Port2、Port3。模型图A创建BlockA并添加成员属性端口Port1，类型绑定BlockB。选中Port1右键菜单 > 显示端口，嵌套的port将作为Port1的子元素挂载在port上。展示流向。创建block元素InternalCombustionEngine并添加流属性fuelSupply，Flow Property方向设置为out。创建block元素FuelTankAssembly并添加端口ICEFuelFitting为挂载状态，Property绑定类型InternalCombustionEngine。端口生成的指向箭头和Flow Property方向一致，都为out。若端口ICEFuelFitting设置为共轭，则箭头方向与Flow Property相反，且增加~符号。如果InternalCombustionEngine的Flow Property设置in和out两种方向，端口则显示双向箭头。

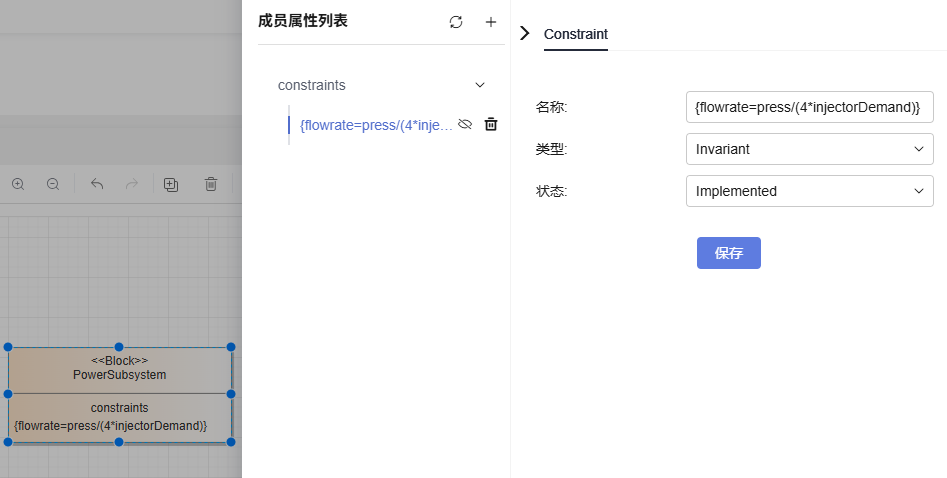

Constraint	约束属性	约束没有构造型，用于创建约束表达式。与property中的constraint有区别，约束表达式不展示在工程树节点上	block元素PowerSubsystem添加Constraint类型的成员属性并填写表达式。工程树不展示约束表达式。
