扩展图
扩展图是用于扩展UML模型以适应特定领域需求的自定义配置文件，允许用户定义和使用特定于领域的元素来建模复杂系统。
元素介绍
|
元素名 |
图标 |
含义 |
|---|---|---|
|
Metaclass |
|
元类。代表其他UML元素的抽象类。可以使用元类来定义自定义的元素和关系。 |
|
Stereotype |
|
构造型。用于扩展和定制UML中的现有元素，可以给现有元素赋予特定的语义和属性。 |
|
Generalization |
|
泛化关系，通常是一个构造型泛化自另一个构造型。 |
|
Extension |
|
扩展关系，描述了元类和构造型之间的关系，表示构造型对元类的扩展，以扩展其语义和属性。 |
建模步骤

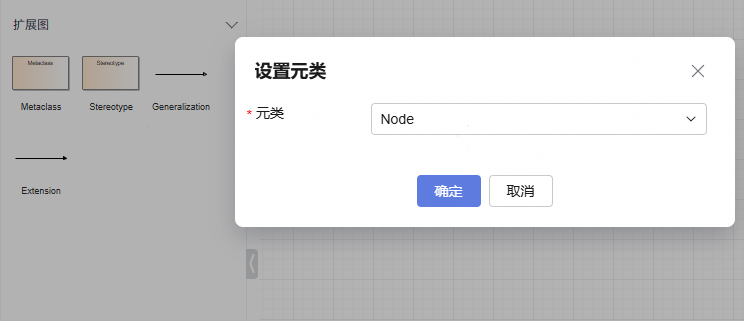

- 从左侧工具箱拖动Metaclass元素至画布中，设置元类为Node。

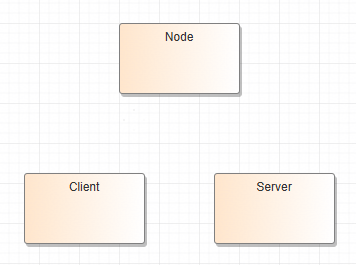

- 从左侧工具箱拖动Stereotype元素至画布中，分别命名为Client和Server。
- 使用Extension连线将Client和Server连接至Node元素。

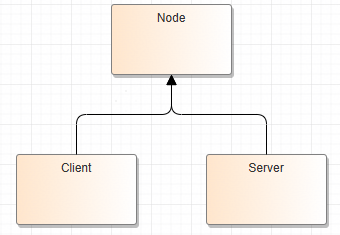

表示对标准UML事物中的节点Node进行扩展建模。
