4+1视图规范一致性检查错误修复指导

逻辑模型案例

以逻辑模型为例。

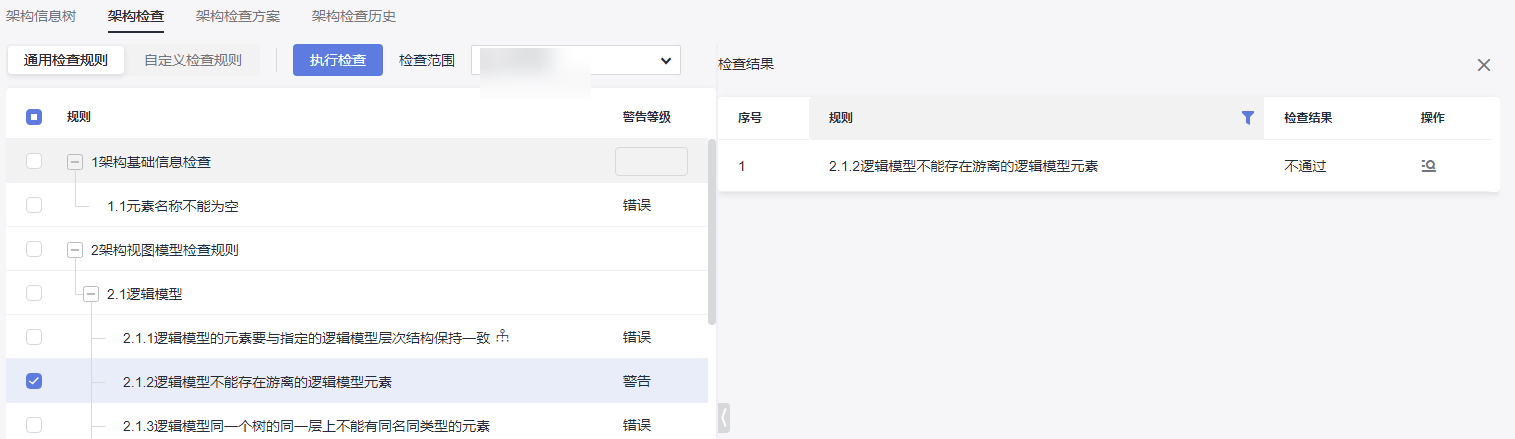

  • 逻辑模型不能存在游离的逻辑模型元素

    游离原因：元素没有在逻辑模型架构信息树中出现。

    1. 查看逻辑模型架构方案设置。

    1. 找到游离元素构造型相关的架构配置信息。

    Subsystem需要与System有Composition/Aggregation关系或父子关系。

    1. 在模型图中构建架构关系。

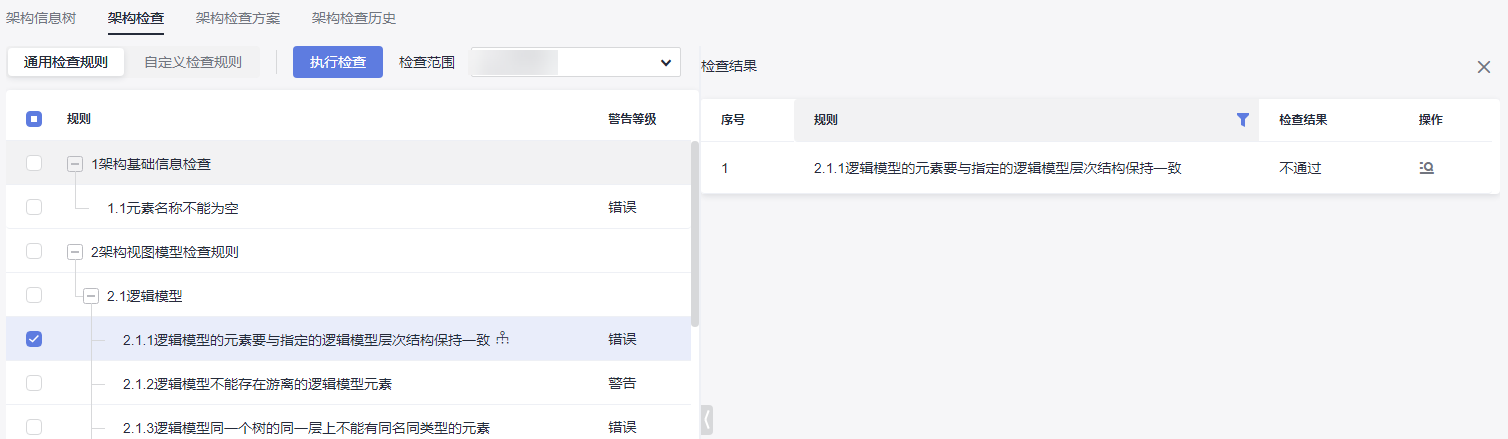

  • 逻辑模型的元素要与指定的逻辑模型层次结构保持一致

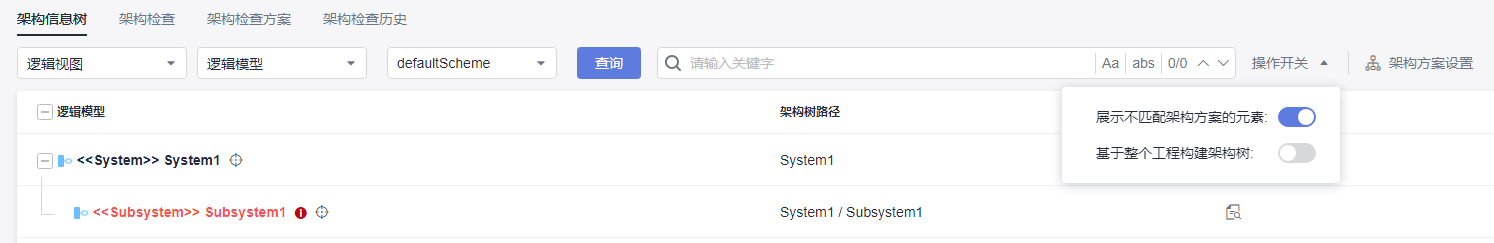

    1. 查询逻辑模型架构信息树，右侧操作开关把展示不匹配架构方案的元素打开。

    1. 架构信息树构建后根据错误元素名称查询定位到其所在架构树节点。

    1. 查询错误元素与其他元素关系。

    对比架构方案设置。

    Subsystem1报错是因为与System1（架构信息树上的父节点）存在错误架构关系，对比发现实际模型图中使用的是Dependency连线而架构配置方案要求Composition/Aggregation。

    1. 在模型图中修改连线类型为Composition/Aggregation。

常见错误场景

  • 连线类型不符合架构配置方案。

    规则

    实际

  • 子元素构造型不符合架构配置方案。

    System下层子元素按架构配置方案只能是Subsystem、Domain、Service、MS，图中是Component。
