数据模型

更新时间：2025-04-24 GMT+08:00

查看PDF

数据模型定义系统的关键数据设计，包括关键数据结构设计、数据流，以及数据所有权等。元素介绍如下表所示：

表1 数据模型元素介绍
元素名	图标	含义
Entity		实体，该实体建立了一种和数据库表的映射关系。
Attribute		属性。
Class		类，是对象的集合，展示了对象的结构以及与系统的交互行为。
Database		数据库。

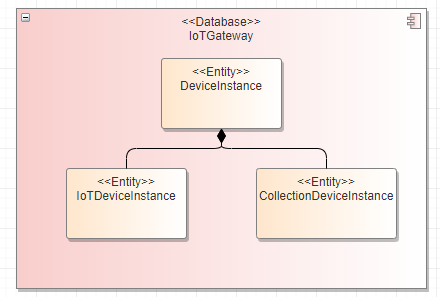

Composition		组合，是整体与部分的关系，但部分不能离开整体而单独存在。
Aggregation		聚合，是整体与部分的关系，且部分可以离开整体而单独存在。
Realization		实现，是一种类与接口的关系，表示类是接口所有特征和行为的实现。
Dependency		依赖，是一种使用的关系，即一个类的实现需要另一个类的协助。
Usage		使用，是一种使用的关系，表明一个模块在运行的时候，需要使用另外一个模块。
Association		关联，是一种拥有的关系，它使一个类知道另一个类的属性和方法。
Generalization		泛化，是一种继承关系，一个类（通用元素）的所有信息（属性或操作）能被另一个类（具体元素）继承，继承某个类的类中不仅可以有属于自己的信息，而且还拥有了被继承类中的信息。

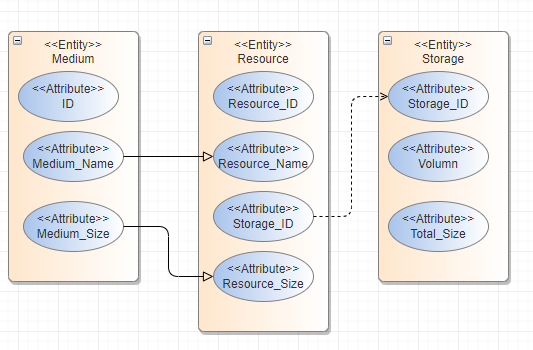

从工具箱中拖入Database、Entity、Attribute元素到数据模型图中，如下图所示：

在数据模型中构建数据对象、实体对象、及实体对象包含的属性对象的结构关系，如果数据模型图对象过多，图形比较复杂时，可以参考逻辑模型中的分层结构，创建多个数据模型，分解来画各实体对象间的关系。

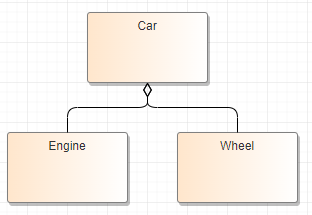

聚合关系（Aggregation）
表示一种弱拥有关系，整体与部分可以分离，部分可以属于多个整体。

聚合关系用带空心菱形箭头的实线表示。
实现关系（Realization）
表示一个类实现了一个或多个接口的功能。

实现关系是用带空心三角箭头的虚线表示，箭头指向接口。

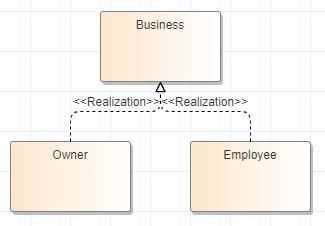

示例中Business类是由Owner和Employee组合实现的类。

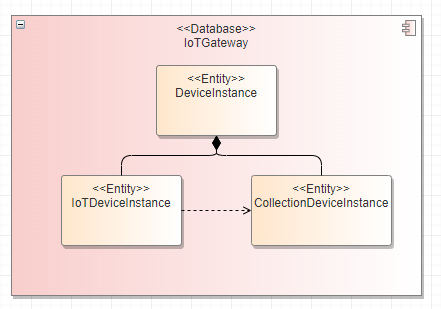

依赖关系（Dependency）
表示一个类依赖于另一个类的定义，但这种依赖是临时的。

依赖关系用虚线箭头表示，箭头指向被依赖的类。
使用关系（Usage）
表示一个元素需要另一个元素才能完全实现或运行。

使用关系用带箭头的虚线表示。

示例中显示Order类需要LineItem才能完全实现。

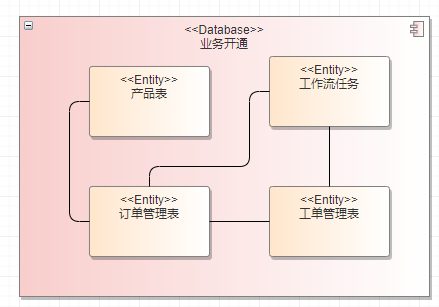

关联关系（Association）
类与类之间最常用的一种关系，它是一种结构化关系，用于表示一类对象与另一类对象之间有联系。

关联关系用实线连接有关联的对象所对应的类。
泛化关系（Generalization）
表示类与类之间、接口与接口之间的继承关系，或类对接口的实现关系。

泛化关系用带空心三角箭头的实线表示，箭头指向父类（或接口）。
