3D地球

3D地球是一个在三维空间中渲染地球模型的组件,可以基于ECharts-GL添加图层。

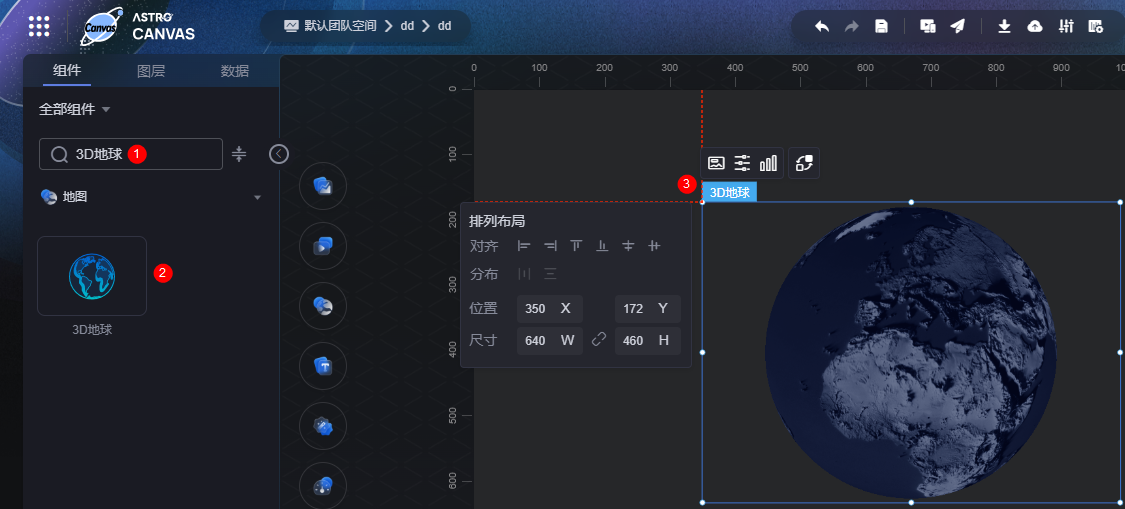

在大屏设计页面,从“地图”中,拖拽“3D地球”组件至画布空白区域,如图1

图1 3D地球
图2 边距样式说明

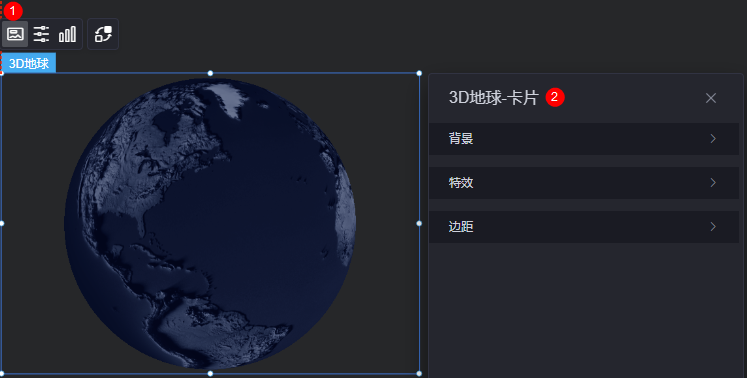

卡片

卡片是指包裹图表组件的外层架构,可以理解为组件由卡片中基础元素(卡片标题、图表、卡片背景、卡片边框)和图表元素构成。

图3 3D地球卡片
表1 卡片参数说明

参数

说明

背景

  • 背景色:设置组件卡片的背景颜色。
  • 边框:组件卡片边框设置,支持无边框、全边框和角边框三种样式。设置为全边框和角边框时,支持设置组件外圈边框的线型、圆角等。
  • 样式:选择图片时,图片显示的样式,支持普通、居中、拉伸和平铺四种样式。
  • 选择图片:使用本地的图片作为组件背景,支持新增目录和子目录,便于对图片进行分类管理。推荐使用JPG、JPEG、PNG或GIF格式的图片,且每张图片不能超过50MB。

特效

组件是否高亮显示,支持默认展示和跳转到页面时展示。

边距

组件中图表距离整个组件四边(上、下、左、右,如图2)的距离,默认为0,即铺满整个组件。

配置

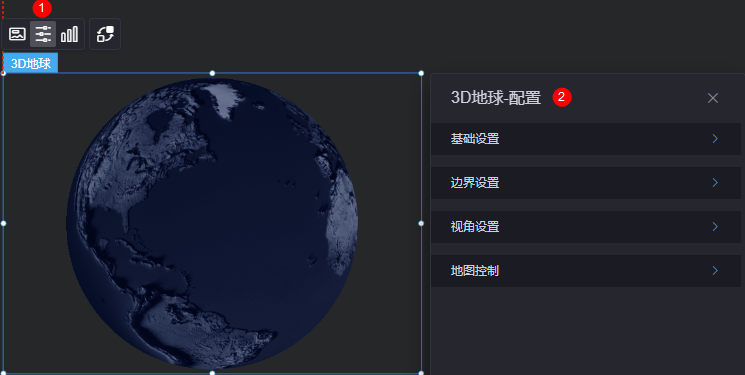

在配置中,设置3D地球组件的基础、边界、视角和地图控制,如是否显示大气层、是否支持缩放、拖拽等。

图4 3D地球配置
表2 配置参数说明

参数

说明

基础设置

  • 地球纹理:球体表面的贴图。
  • 高度纹理:高度纹理可以用于凹凸贴图表现地球表面的明暗细节。
  • 背景色:设置组件配置的背景颜色。
  • 显示大气层:是否显示大气层。

边界设置

  • 显示边界:是否显示边界。
  • 选择数据:上传GeoJSON文件后可选择使用该数据,或选择已有的数据。GeoJSON文件不超过10MB,上传内容为公开可访问,请不要上传隐私信息。
  • 边框设置:设置边界的边框。
  • 区域颜色:设置区域颜色。
  • 悬浮设置:是否悬浮边界。
  • 边框高亮设置:设置边框高亮。
  • 区域高亮颜色:设置区域高亮颜色。

视角设置

  • 中心经度:设置3D地球中心点的经度。
  • 中心纬度:设置3D地球中心点的纬度。
  • 自动旋转:是否自动旋转。
  • 旋转速度:设置3D地球的旋转速度。
  • 视角距离:默认视角距离主体的距离。
  • 视角最小距离:视角通过鼠标控制能缩放到主体的最小距离。
  • 视角最大距离:视角通过鼠标控制能缩放到主体的最大距离。

地图控制

  • 拖拽:设置地图是否支持拖拽。
  • 缩放:设置地图是否支持缩放。

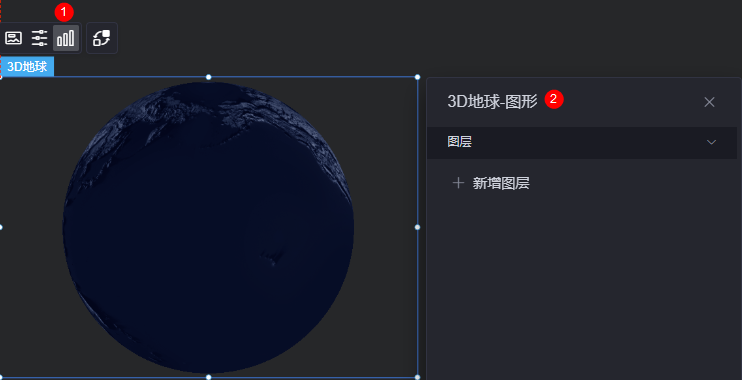

图形

图形是指组件中,实现数据可视化的具体图形表达元素,例如饼图的扇区、柱状图的柱子、折线图的线条、拐点等。

图5 3D地球图形

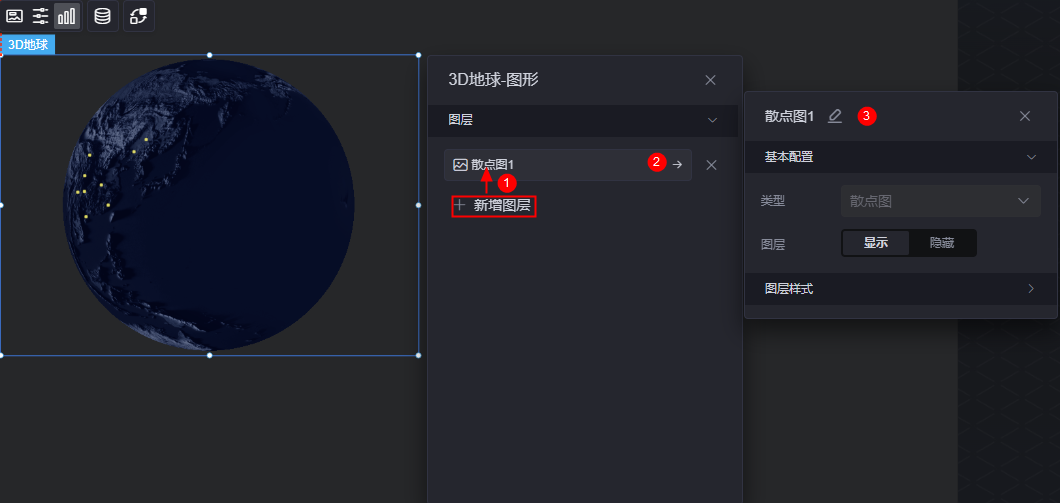

图层:单击“新增图层”,可新建散点图。

图6 新建散点图
表3 图层参数说明

参数

说明

基本类型

  • 类型:固定为“散点图”
  • 图层:显示或隐藏图层。

图层样式

  • 散点形状:散点形状设置,支持圆形、矩形、圆角矩形、三角形、菱形、针形和箭头样式。
  • 透明度:散点图散点的透明度,取值0~1。
  • 显示类型:设置图标的显示类型,支持统一设置和分类显示。
  • 散点大小:设置散点的大小。
  • 散点颜色:设置散点的颜色。
  • 散点悬浮颜色:设置散点的悬浮颜色。
  • 动画:动画效果支持开启和关闭。动画开启时,交互动作会失效。

数据

在数据中,配置3D地球组件的数据来源,更多介绍请参见数据接入

交互

在交互中,设置3D地球组件与其他组件或页面之间的交互能力。更多交互介绍,请参见交互设置
