通过调用链查看微服务间调用关系

通过调用链查看微服务间调用关系

1. 登录AOM 2.0控制台。
2. 在左侧导航栏选择“应用监控 > 调用链”，进入调用链页面。

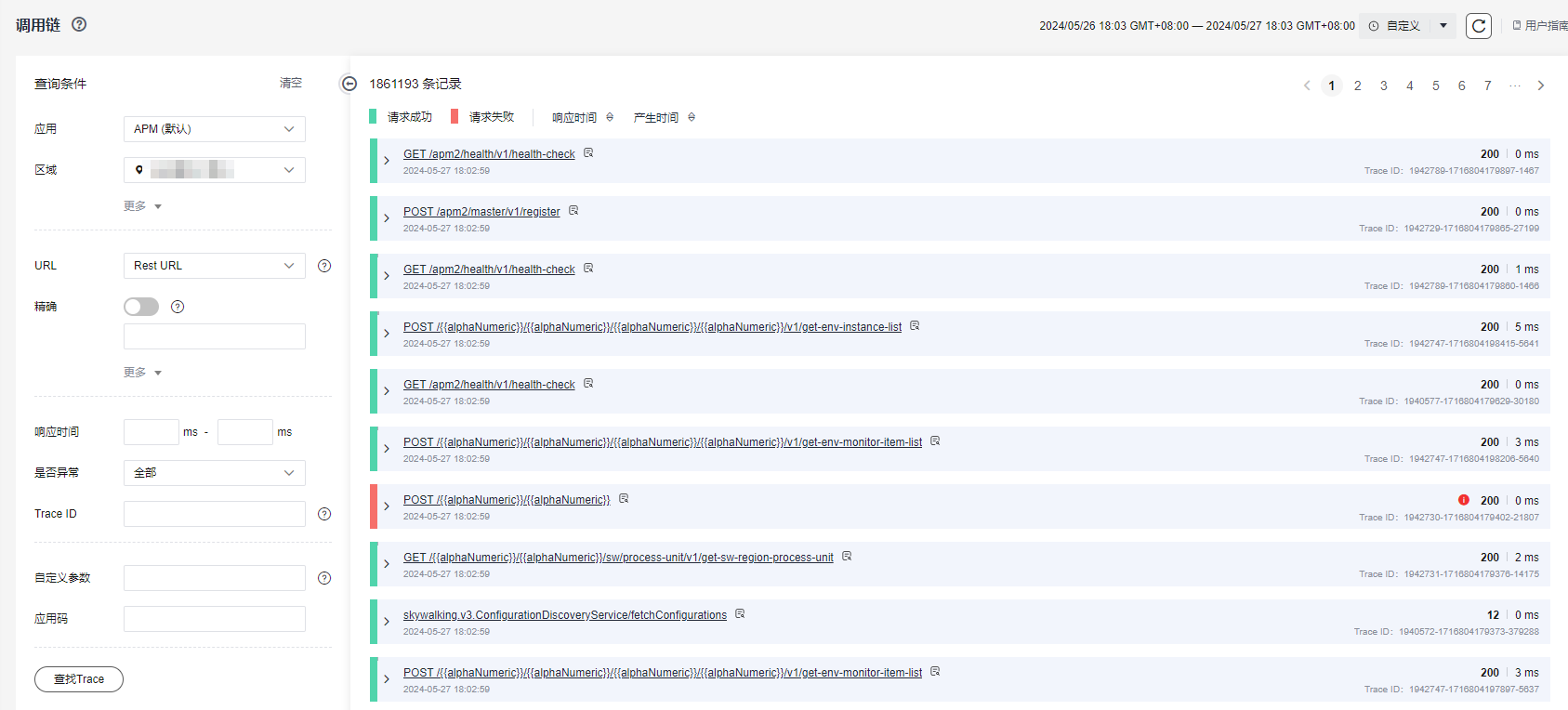

   图1 查看调用链


3. 在“调用链”页面中查看调用链信息。
   • 在查询条件下输入查询条件查询具体的调用链列表，也可在界面下方新增自定义查询条件。

     表1 调用链查询条件说明

     查询条件	说明	必填/选填
     应用	选择调用链所在应用。	必填
     区域	选择调用链所在区域。	必填
     组件	选择调用链所在组件。	选填
     环境	选择调用链所在环境。	选填
     实例	选择调用链所在实例。	选填
     URL	选择调用链的URL风格： Rest URL：restful风格的URL。URL中带有变量名称，例如：/apm/get/{id}。 Real URL：实际访问的URL。	选填
     精确	对URL是否精确匹配： 开启：精确查询URL 关闭：模糊查询URL	选填
     调用方法	选择调用链的HttpMethod。	选填
     状态码	调用链返回的HTTP状态码。多个状态码以逗号“,”分割。	选填
     响应时间	调用链的响应时间范围，可以填写最小响应时间和最大响应时间搜索调用链，两个值都可以为空。单位ms。	选填
     是否异常	调用链是否有异常。	选填
     Trace ID	调用链的TraceID。填写该搜索条件后，其他搜索条件全部失效，只根据该TraceID搜索。	选填
     自定义参数	按调用参数搜索调用链，格式为：key=value。例如：httpMethod=POST。 可在组件配置url监控项中添加“拦截header指定key值”、“拦截url参数指定key值”、“拦截cookie指定key值”参数后并根据拦截参数进行搜索。配置url监控项详见：配置url监控项。	选填
     应用码	按应用码搜索调用链。 可在组件配置url监控项中添加“业务code采集长度限制”、“解析业务code的key”、“业务code的正确值”参数后，会采集相应的应用码。一般情况下，应用码的值与业务code的正确值相同。配置url监控项详见：配置url监控项。	选填

   • 设置时间范围，查看已设时间范围内的数据。可通过如下两种方式设置时间范围：
     • 方式一：使用AOM预定义好的时间标签，例如，近1小时、近6小时等，您可根据实际需要选择不同的时间粒度。
     • 方式二：通过开始时间和结束时间，自定义时间范围，最长可设置为1天。

4. 单击“调用链”，进入调用链详情页面。
   图2 调用链详情


   您可以根据需要执行以下操作：

   • 单击“收起时序图”，将时序图收起。
   • 单击下载时序图。
   • 单击资源列表中的资源，查看资源的链路信息、异常、日志、基础设施、Profiler性能分析。
     • “链路信息”页签展示了资源的实例、类、状态码等信息。
     • “异常”页签展示了资源的异常信息，若资源无异常，则不显示异常页签。
     • “日志”页签详细操作与介绍请参见查看组件日志监控项。
     • “基础设施”页签详细操作与介绍请参见查看组件基础设施监控项。
     • “Profiler性能分析”页签详细操作与介绍请参见Profiler性能分析。


       Agent版本为2.4.9-profiler及以后的版本，支持在调用链中查看Profiler性能分析相关数据。
