创建流程

1. 单击“创建流程”，进入流程设计器页面。

   流程设计器是一种用于创建、查看、修改流程的图形化工具，详细介绍请参见流程设计器。

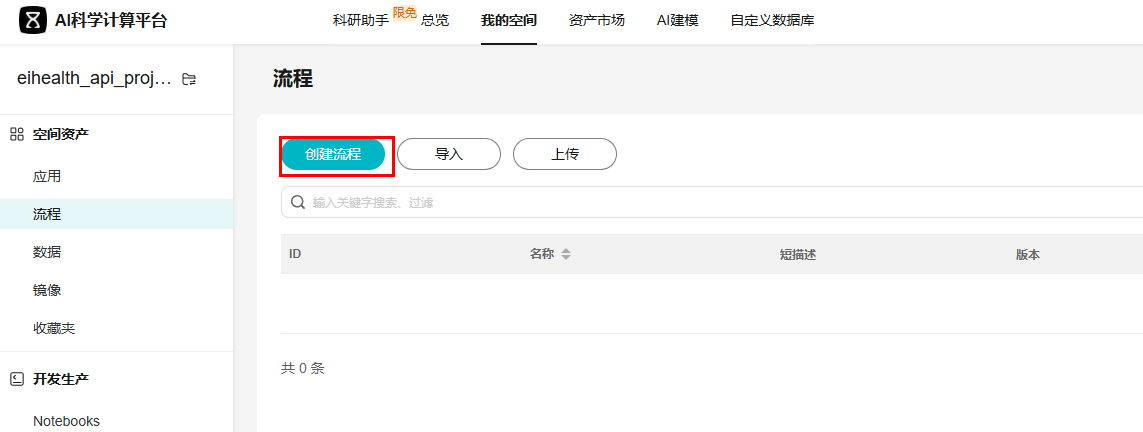

   图1 创建流程

2. 将左侧应用列表中的应用，拖拽至画布中。对于由多个应用构成的流程，通过连接线指定输入、输出关系进行连接。

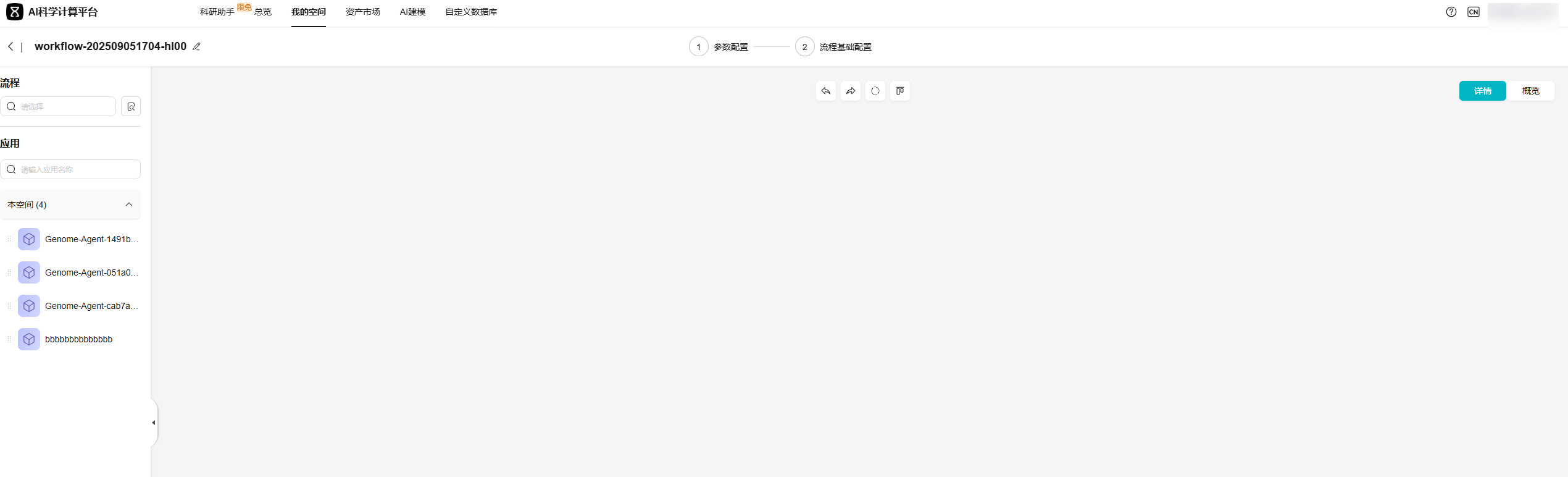

   图2 流程连接



   只有当应用的输入、输出参数类型相同时，才可以进行连接。例如：将app1和app2连接起来，app1的输出，app2的输入均为file类型。

3. 单击应用名称的右侧图标，可进行复制、删除应用或切换应用版本。

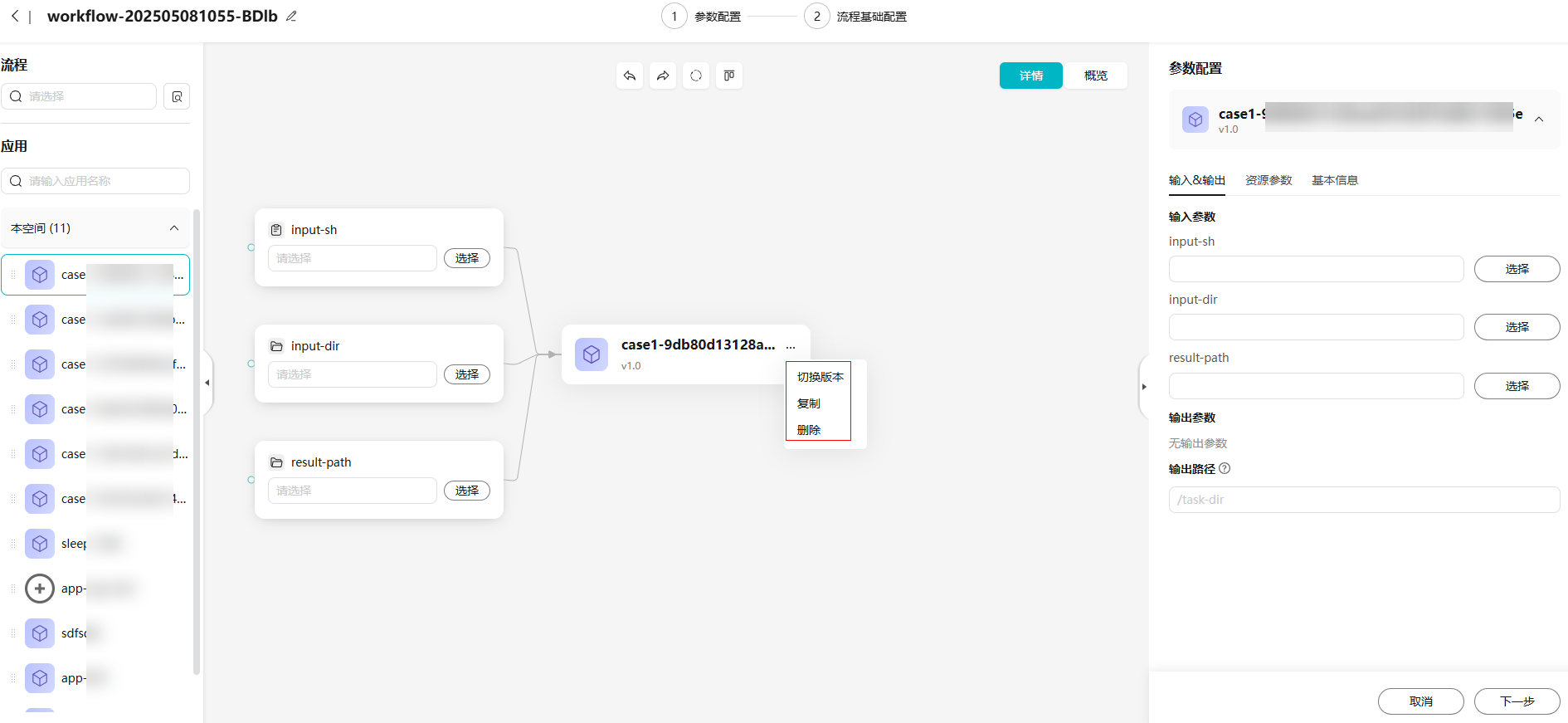

   图3 删除、复制应用或切换应用版本

4. 在画布右侧参数配置模块，单击按钮，进入参数设置页面，可查看修改参数。
   • 输入参数：由用户在创建应用时定义。
   • 输出路径：输出数据的存放路径，可修改。例如，gene-assets空间中的output文件夹，输出路径格式为/gene-assets/output。
   • 资源参数：CPU需求、Memory需求、GPU类型，请按照使用需求进行设置；CPU架构、计算节点标签，GPU需求不可修改。GPU包含NAIDIA架构GPU和自研的Snt9+ARM。选择GPU资源时，需要您在开通平台后在cce集群中购买gpu资源，并且需要应用支持GPU运行。选择Snt9+ARM时，需要应用支持ARM环境运行，并在创建应用时，镜像系统为ARM类系统。


   运行分析作业时，流程中的每一个应用称之为一个任务（Task），在编排流程时，如果“输出路径”修改为空，实际作业输出结果依然默认存在该路径。最终输出结果路径按照如下规则生成：

   • 若使用的应用本身有配置输出参数，直接使用该路径。
   • 若使用的应用本身未配置输出参数，并且子任务（Task）的输出路径为空，最终输出路径为对应作业配置的输出路径。若作业也未配置，则系统会默认生成格式为job-流程名称-时间戳-随机后缀的输出路径，例如/job-workflowname-202501031644-1654。
   • 若使用的应用本身未配置输出参数，子任务（Task）的输出路径有配置，例如/task-output。那么会在上一项的基础上拼接上子任务的输出路径，例如/job-workflowname-202501031644-1654/task-output。
   图4 参数配置1

   图5 参数配置2

5. 单击“下一步”，进入流程基础配置页面。
   图6 进入流程基础配置页面

6. 在流程基础配置页面填写流程基础信息。

   包括“流程名称”、“版本”、“标签”、“短描述”、“长描述”和“超时时间”。

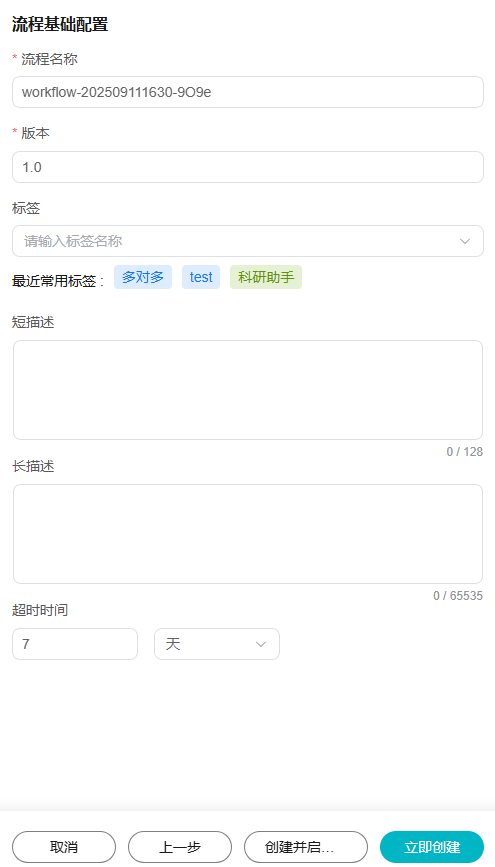

   图7 流程基础配置



   • “流程名称”和“版本”为必填项，其他参数可选填。
   • “超时时间”指作业运行时间超过设置时间时即为超时，默认7天，基于流程创建分析作业时，该参数可重新定义。
7. 单击“立即创建”或“创建并启动作业”。

   创建好的流程，将显示在流程列表中。
