计算集群

CCE集群购买

1. 购买CCE集群并进行相关配置

   首先，用户需要购买CCE集群并进行相关配置，以满足AI科学平台使用的要求，具体操作指导如下：

   1. 创建虚拟私有云

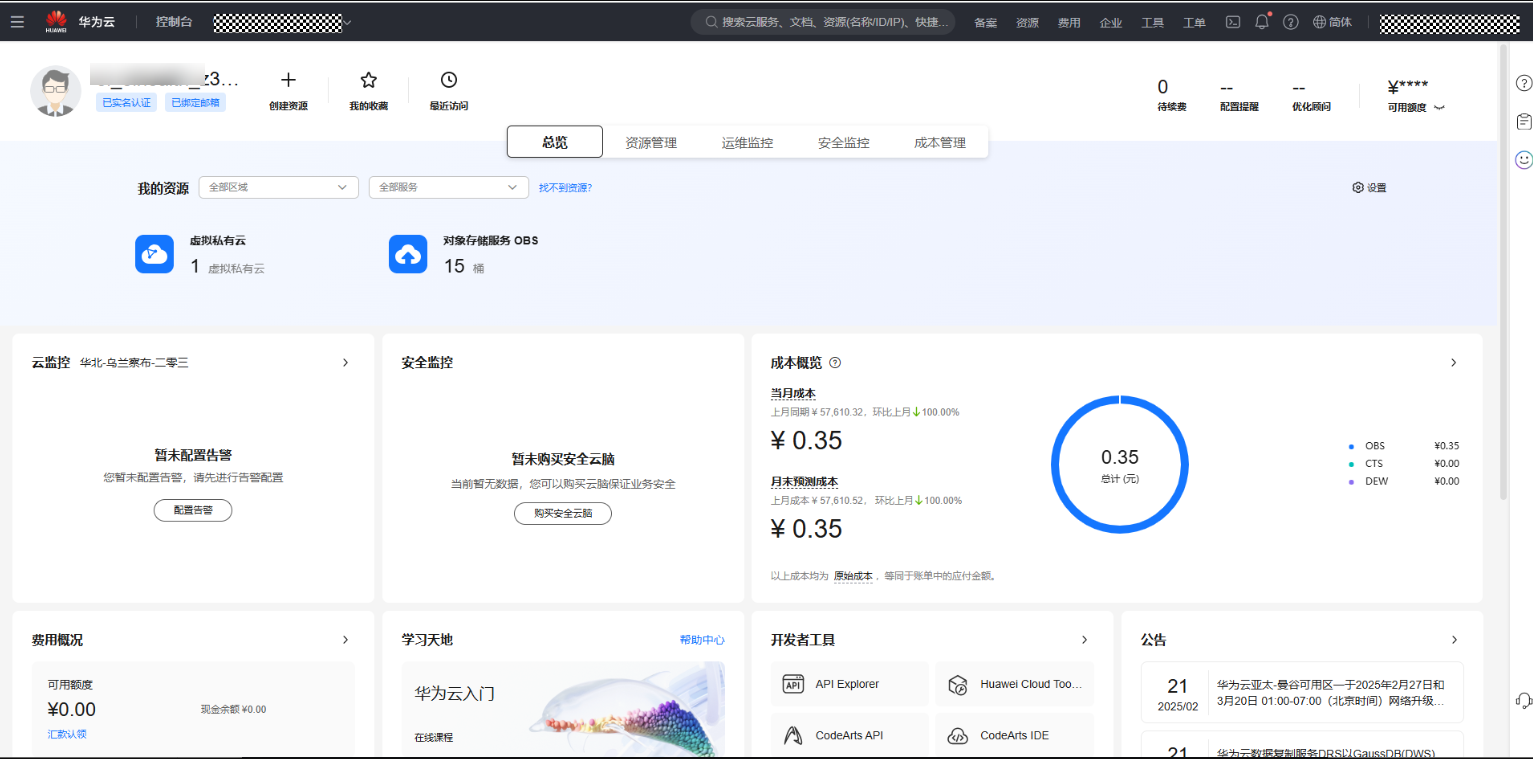

      • 登录华为云控制台。

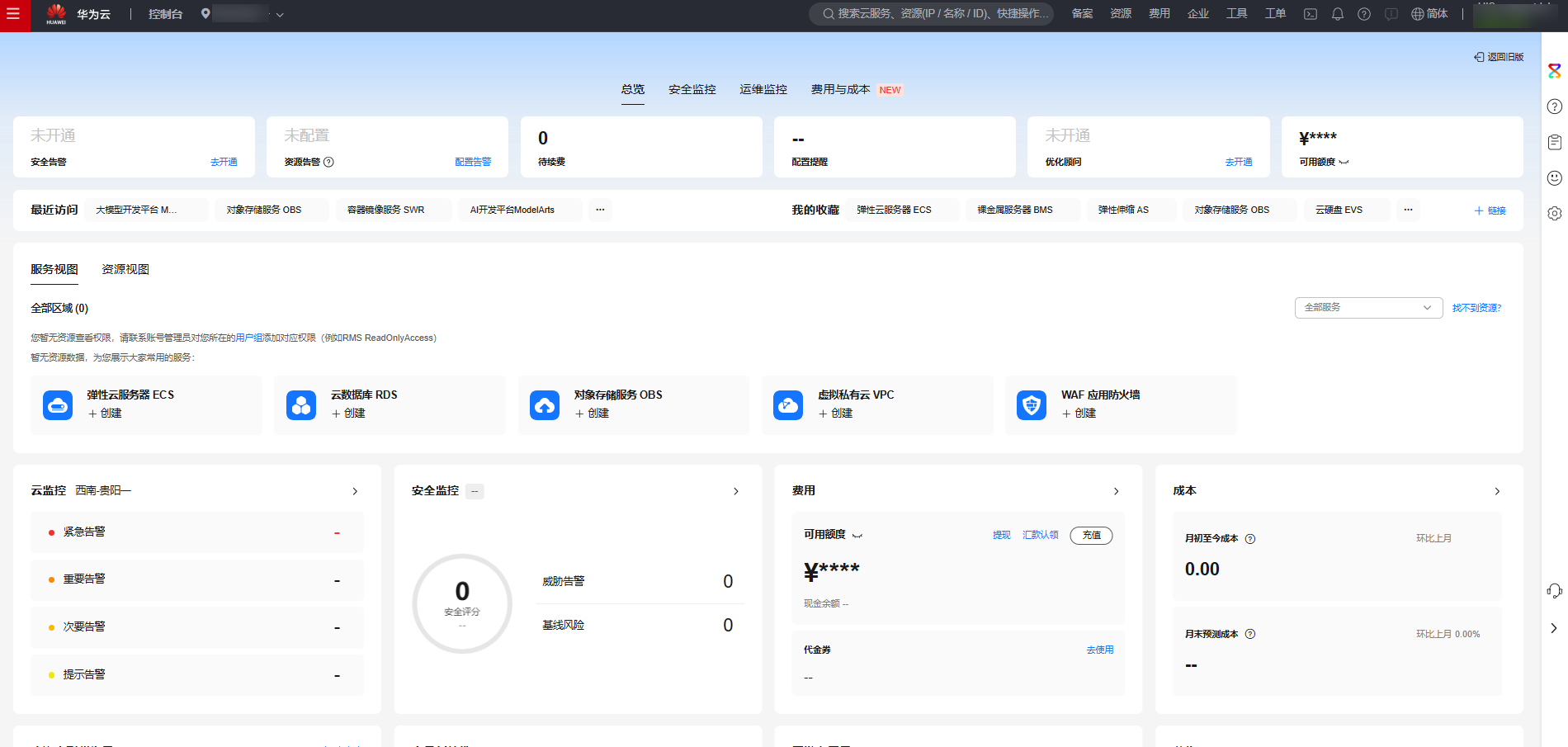

        图1 控制台

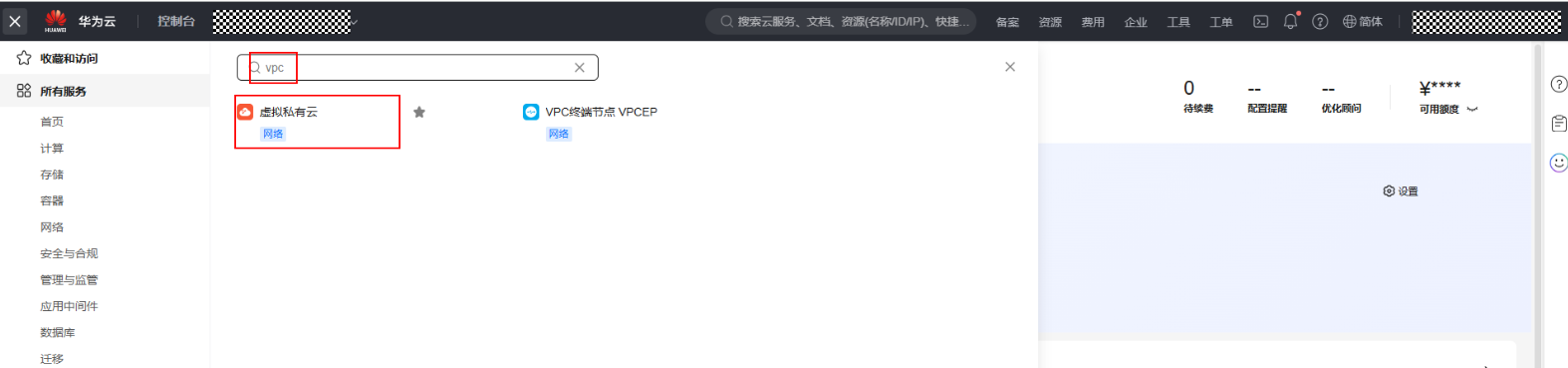

      • 左上角打开服务搜索页面，搜索“vpc”，单击进入“虚拟私有云”服务。
        图2 虚拟私有云

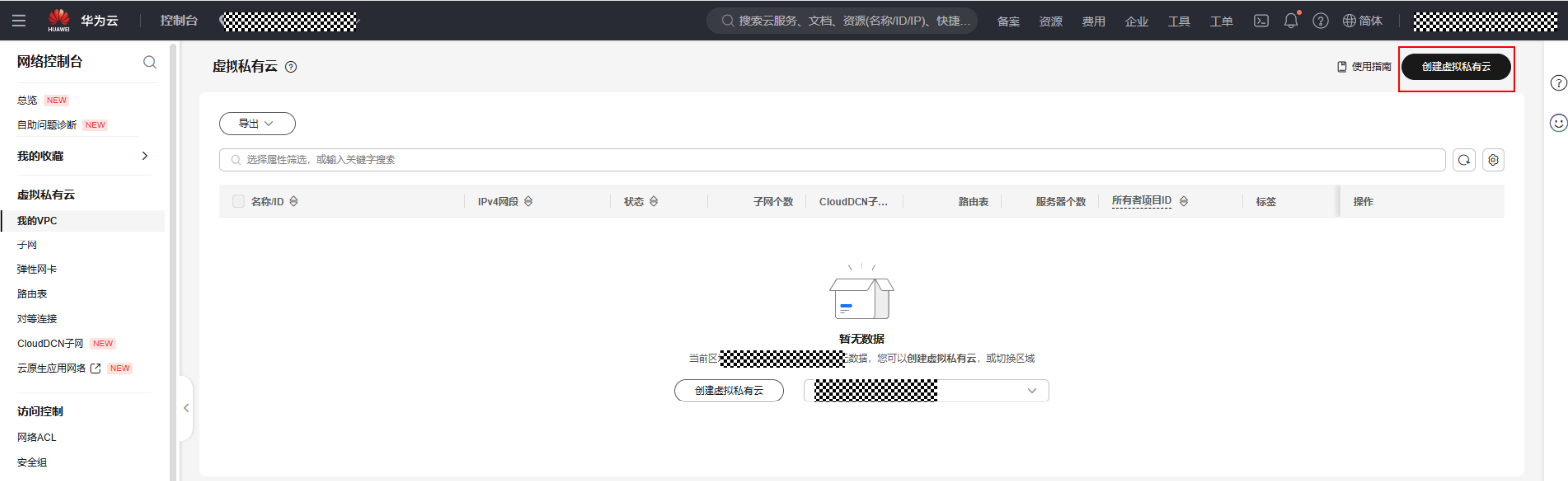

      • 单击右上角“创建虚拟私有云”按钮。
        图3 创建虚拟私有云

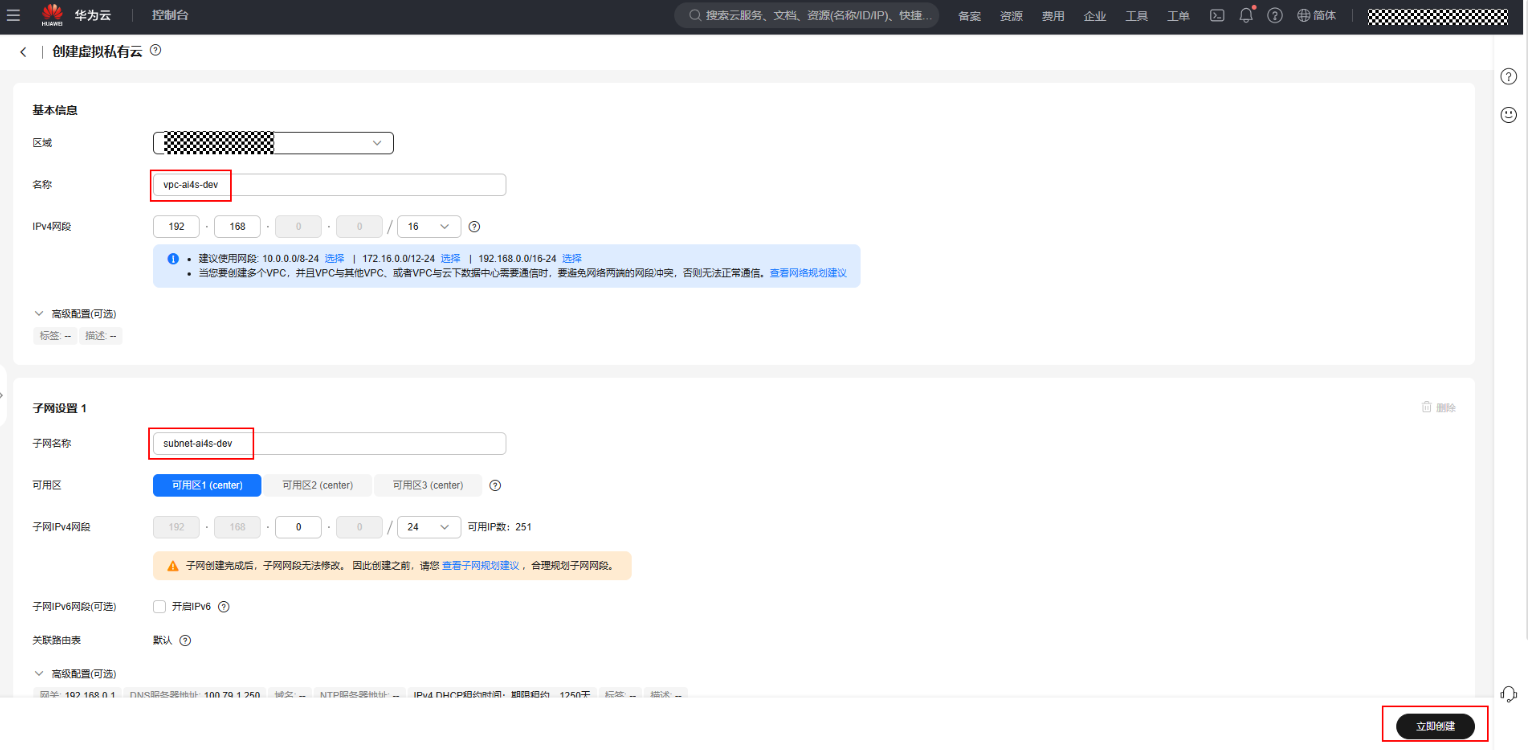

      • 虚拟私有云名称与子网名称可以根据用户要求自行修改，其他配置默认即可，最后单击右下角“立即创建”按钮。
        图4 立即创建

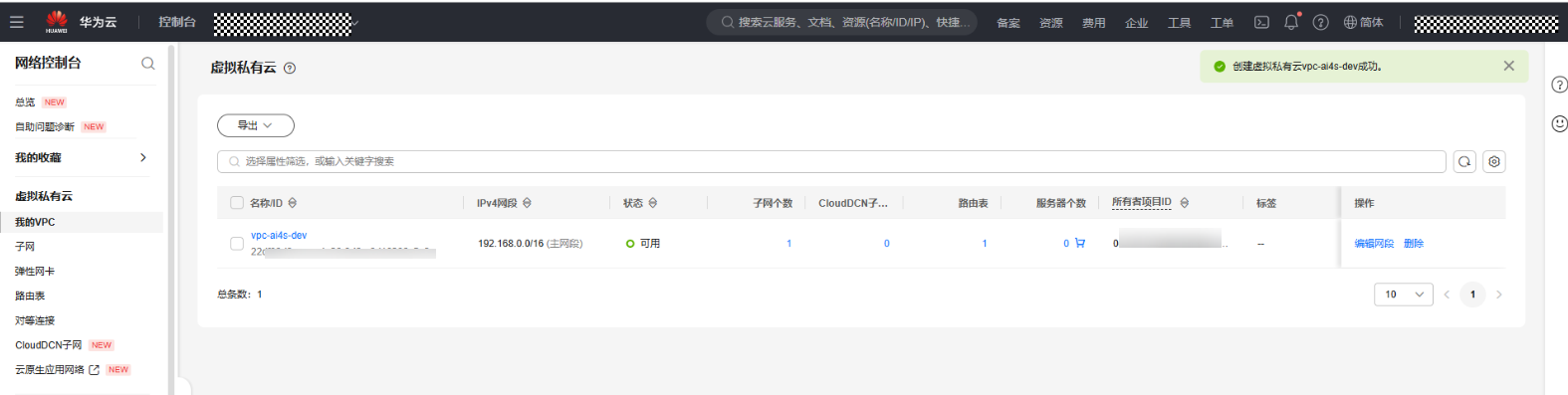

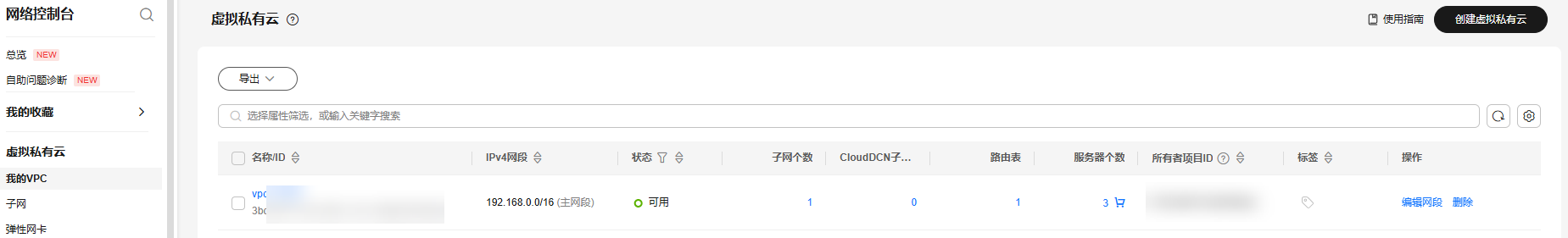

      • 检查创建好的虚拟私有云如图5所示。
        图5 创建好的虚拟私有云

      • 检查创建好的子网如图6所示。
        图6 创建好的子网

   2. 创建CCE集群

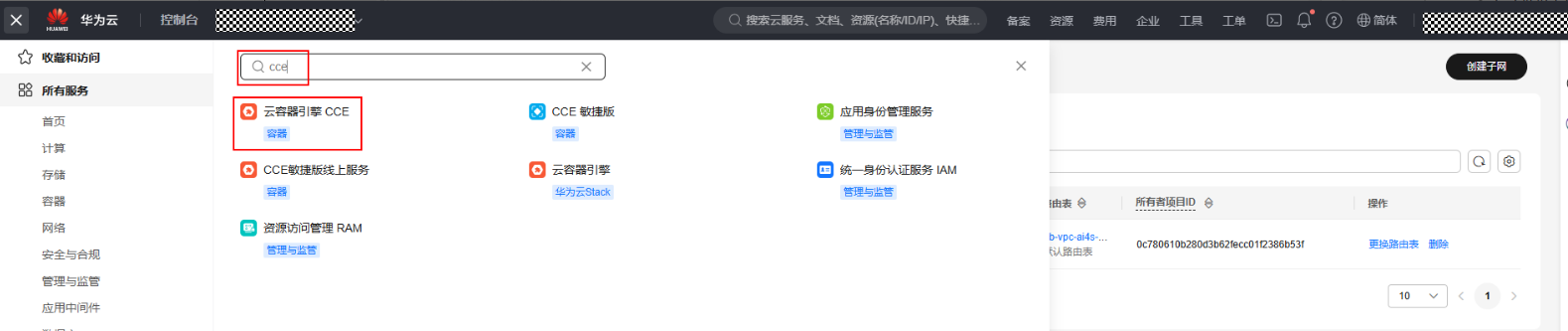

      • 左上角打开服务搜索页面，搜索“cce”，单击进入“云容器引擎”服务。
        图7 云容器引擎

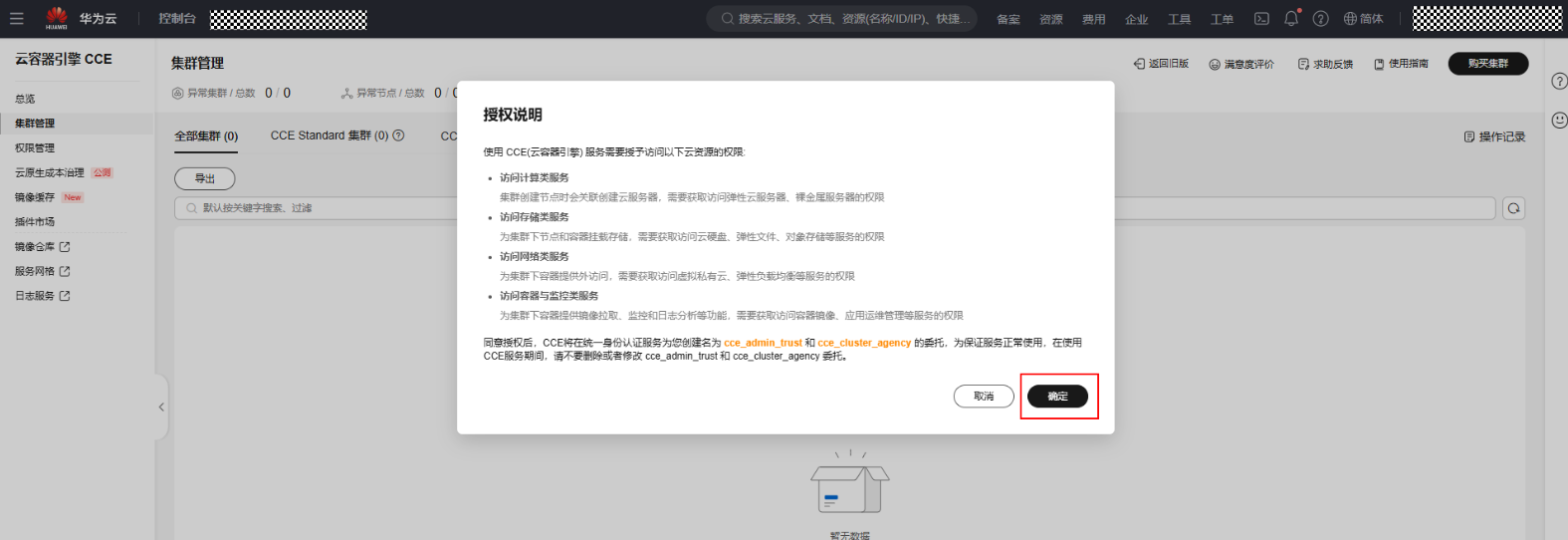

      • 新账号首次进入“云容器引擎”服务界面，会弹窗提示授权，单击“确定”按钮即可。

        如果没有弹窗，说明以前创建过授权，可以跳过此步骤继续往下进行。

        图8 提示授权

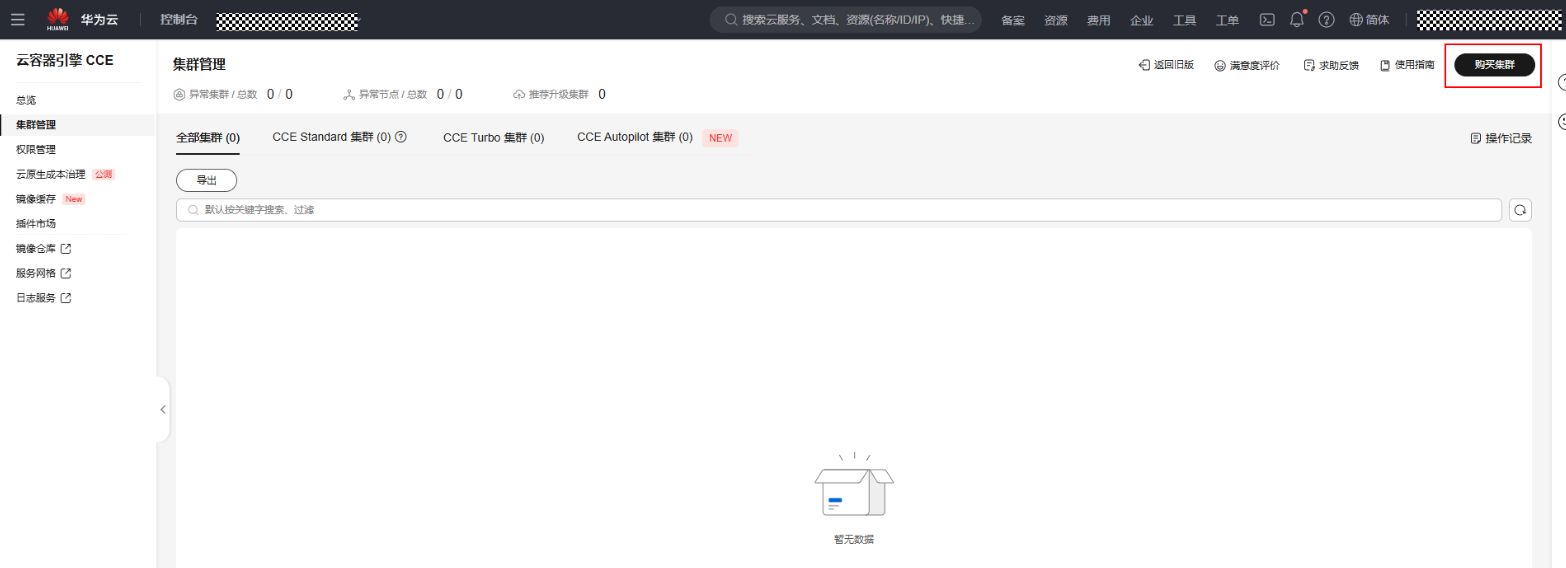

      • 单击右上角“购买集群”按钮。
        图9 购买集群

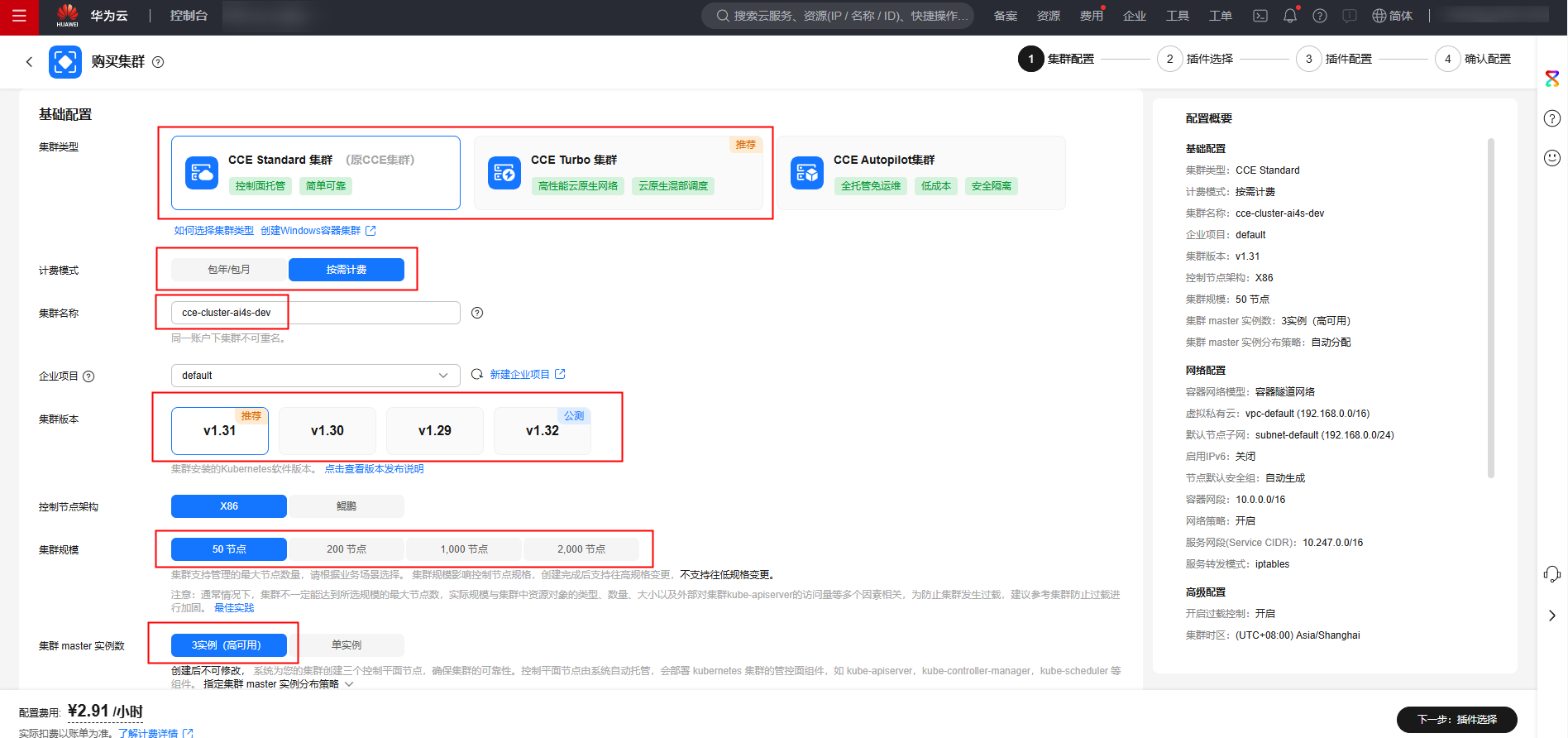

      • 在集群配置页面，根据自己需要进行设置，基础配置可参考如下：

        集群类型：可选“CCE Turbo 集群”或“CCE Standard 集群”。

        计费模式：可选“包年/包月”或“按需计费”。

        集群版本：建议选择v1.31。

        集群规模：根据使用场景可选“50节点”、“200节点”、“1000节点”或“2000节点”。

        集群master实例数：建议选择“3实例（高可用）”。

        图10 基础配置



        AI科学计算服务支持v1.28和v1.31版本的CCE集群，v1.28版本仅支持使用api接口创建。不同CCE集群版本支持创建方式不同，请参考CCE集群版本生命周期表。

      • 网络配置可参考如下：

        虚拟私有云与默认节点子网：选择上一步骤中创建的虚拟私有云与子网。

        容器网络模型：建议选择“容器隧道网络”。

        网络策略按钮：默认打开。

        其他配置保持默认。

        最后单击右下角“下一步：插件选择”按钮。

        图11 网络配置-CCE Standard 集群

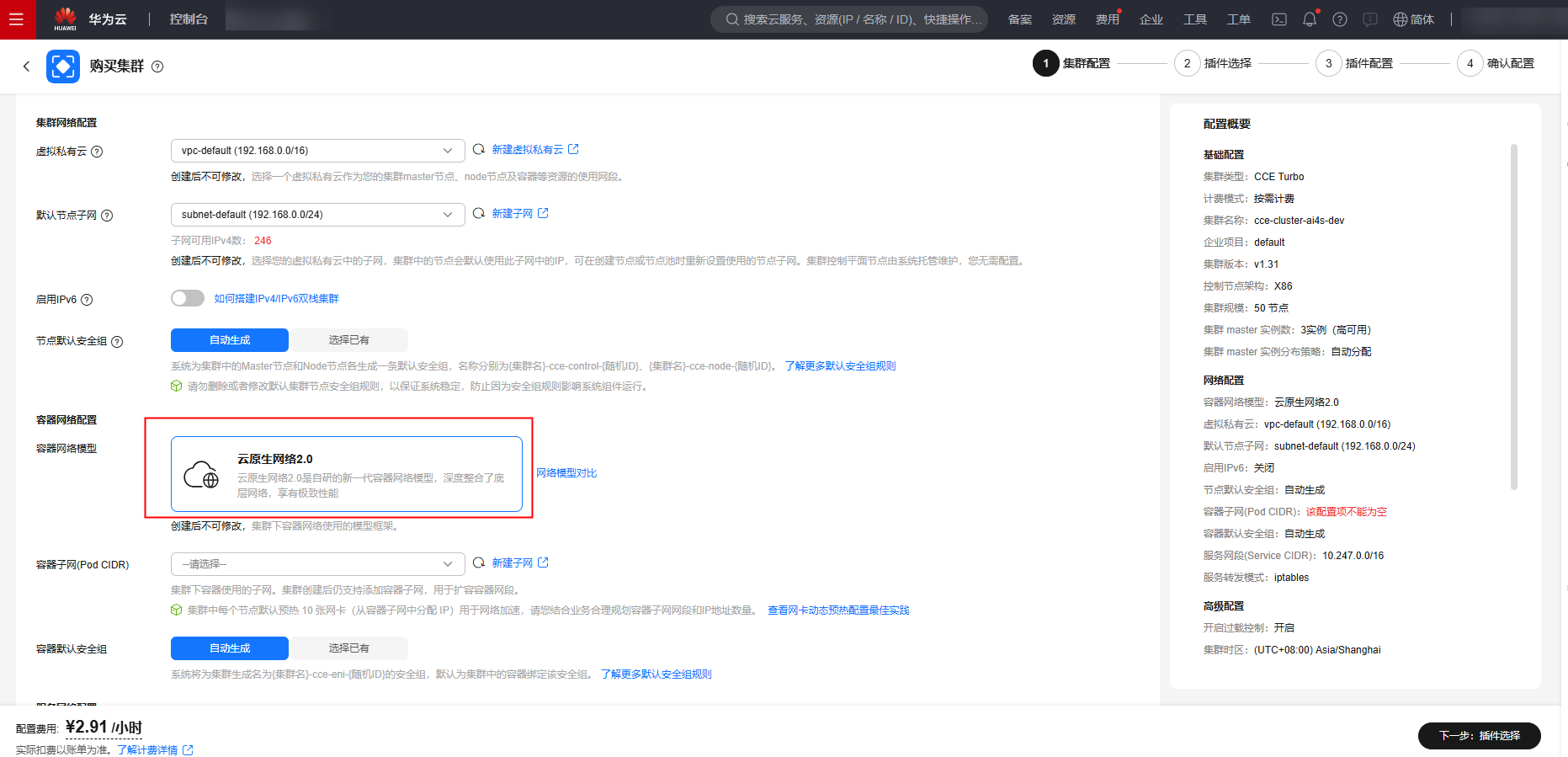

        文档以“CCE Standard 集群”为例，如果选择创建“CCE Turbo 集群”，则容器网络模型只有“云原生网络2.0”，其他配置方式相同。

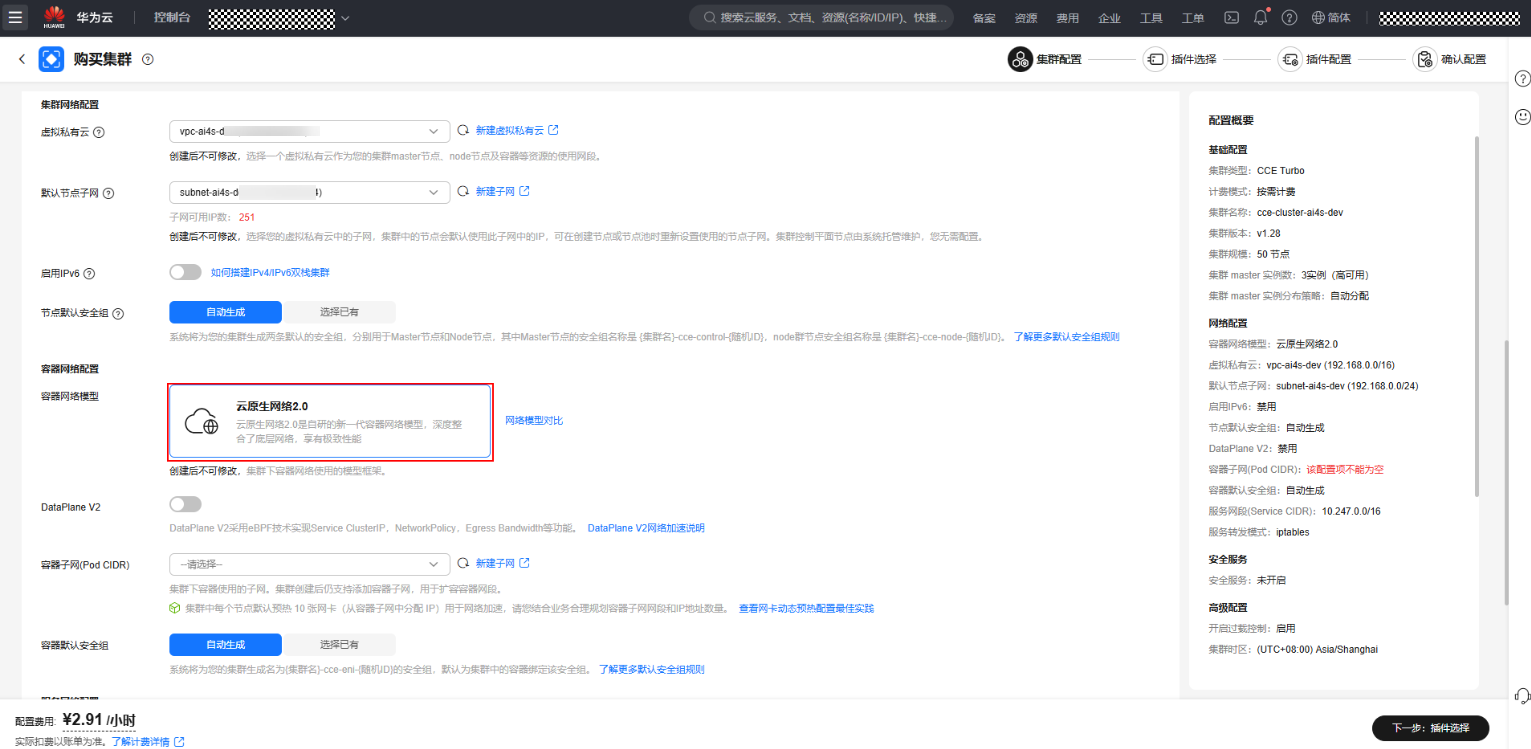

        图12 网络配置-CCE Turbo 集群

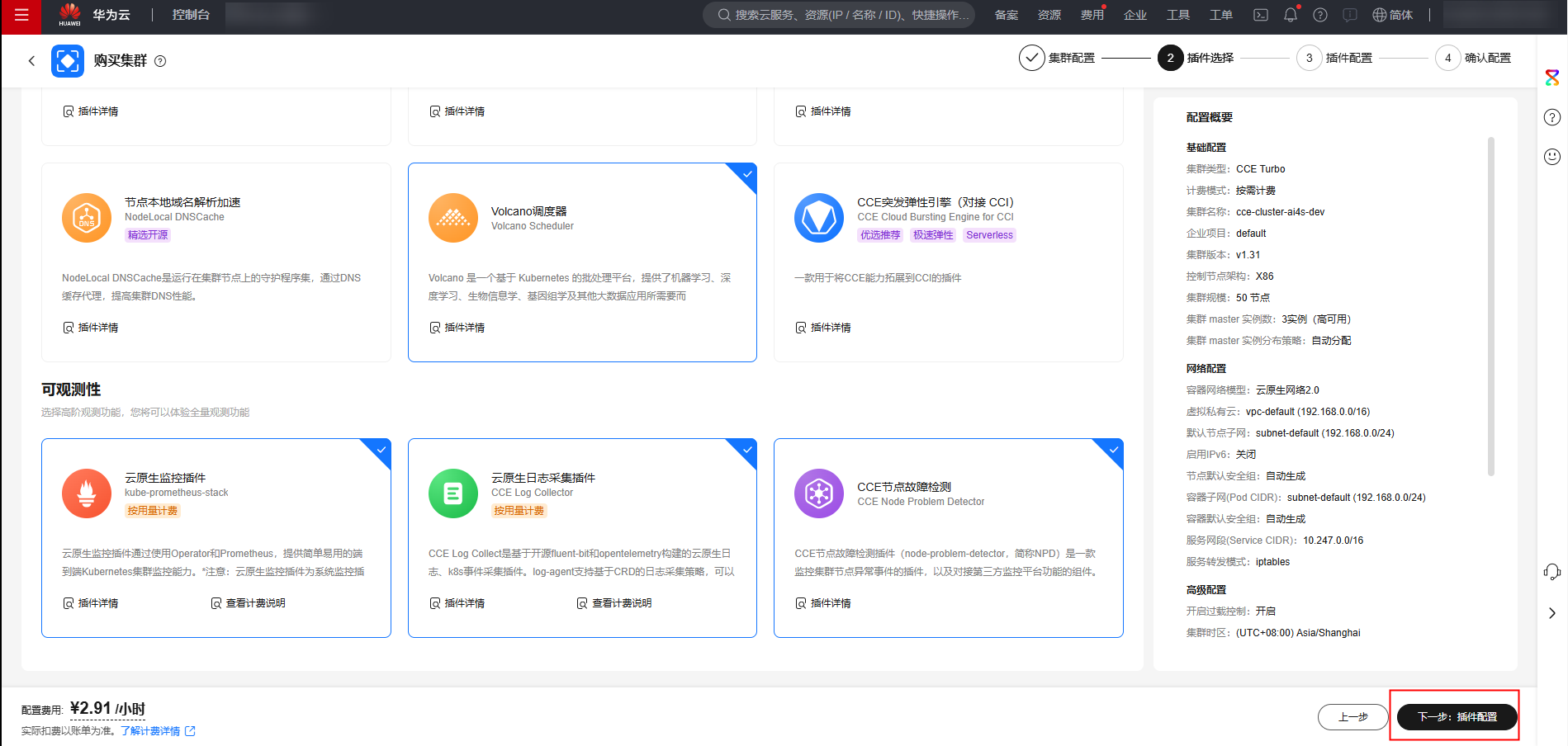

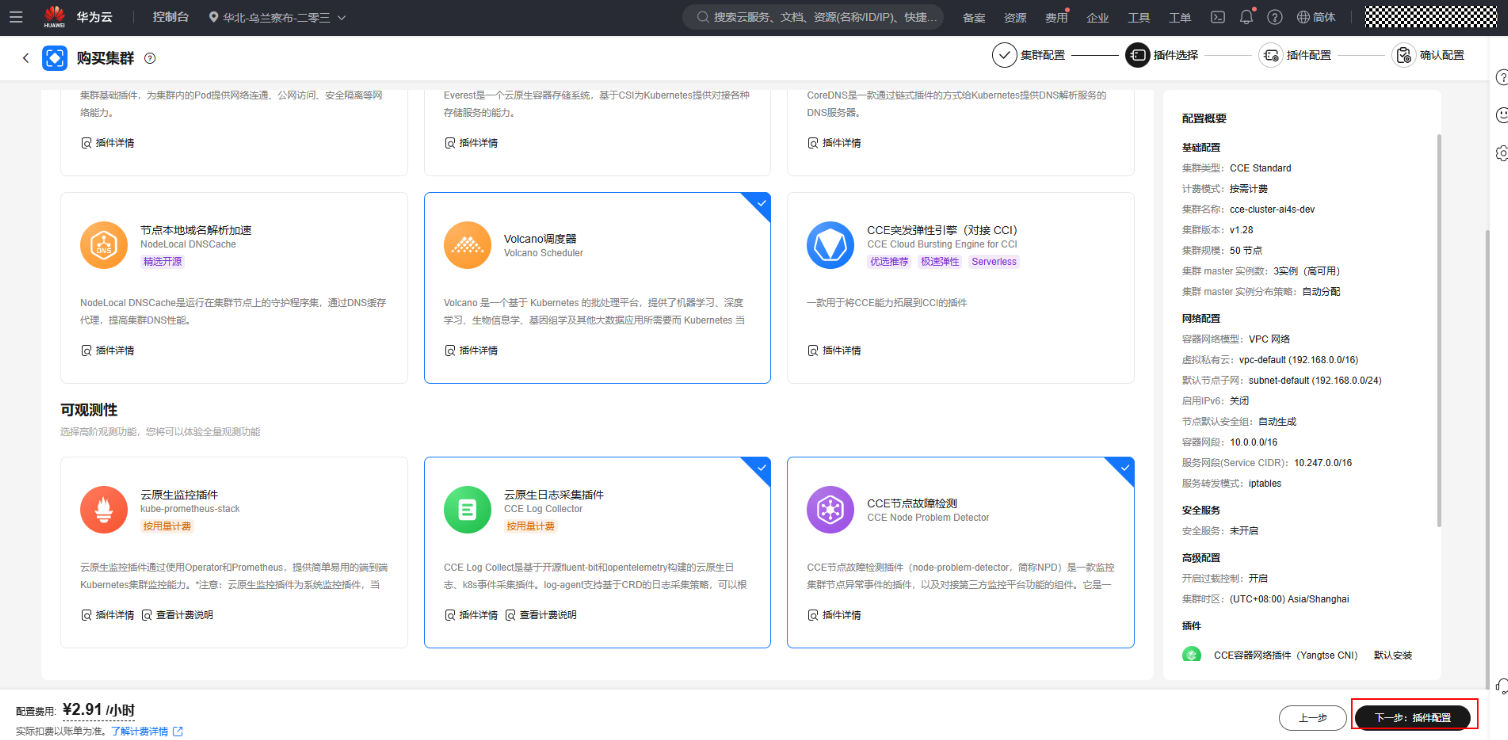

      • 插件选择页面，单击勾选“Volcano调度器”、“云原生日志采集插件”、“CCE节点故障检测”插件，单击右下角“下一步：插件配置”按钮。
        图13 插件选择

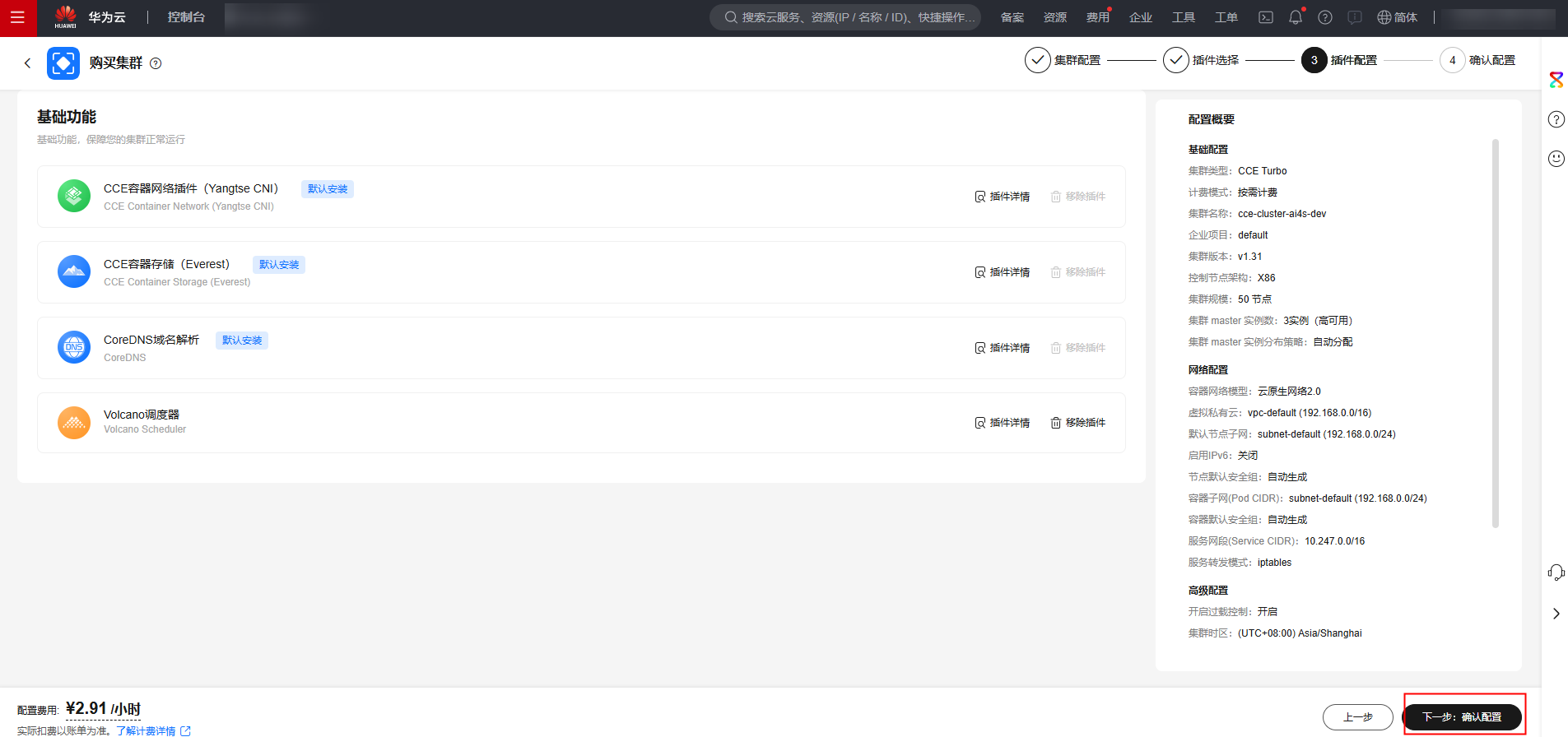

      • 插件配置页面，不需要操作，直接单击右下角“下一步：确认配置”按钮。

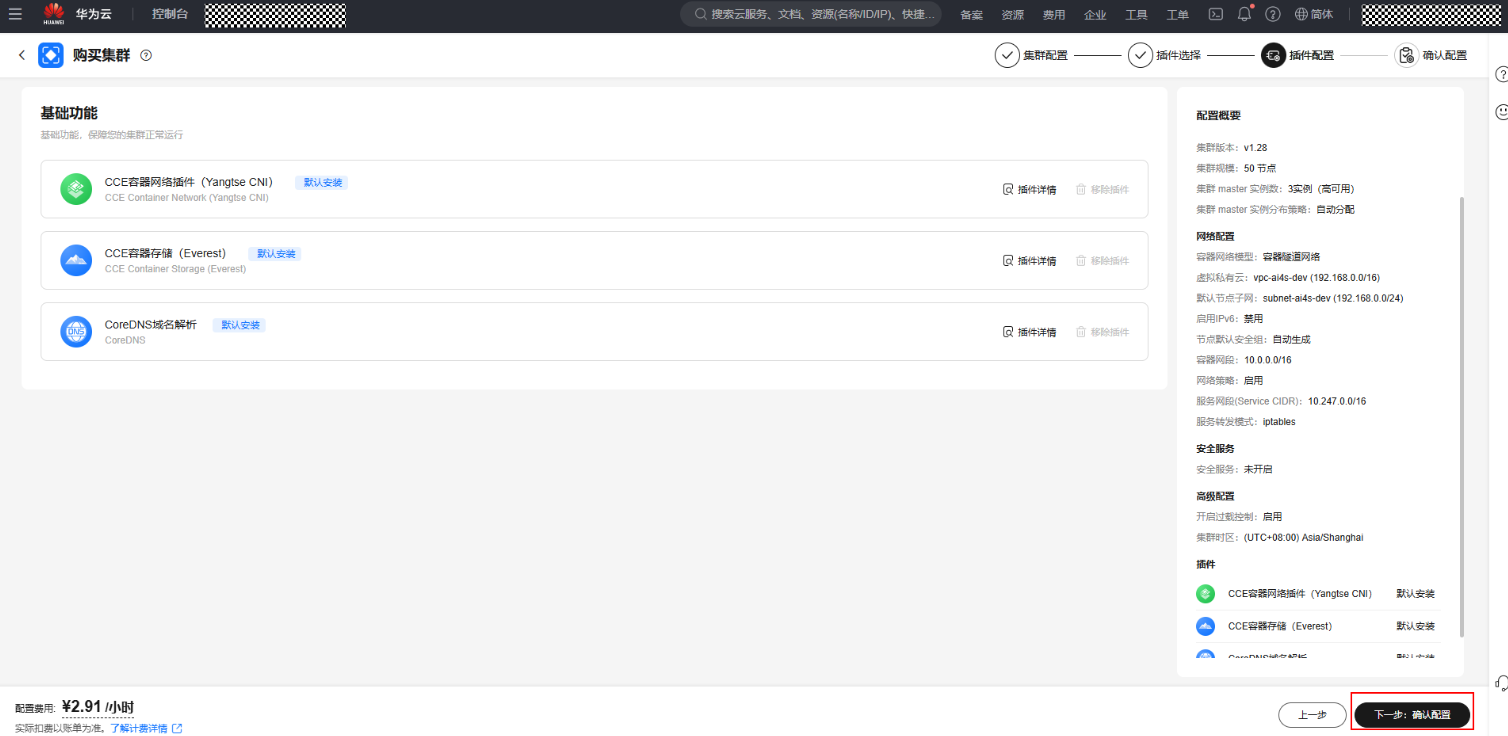

        图14 插件配置

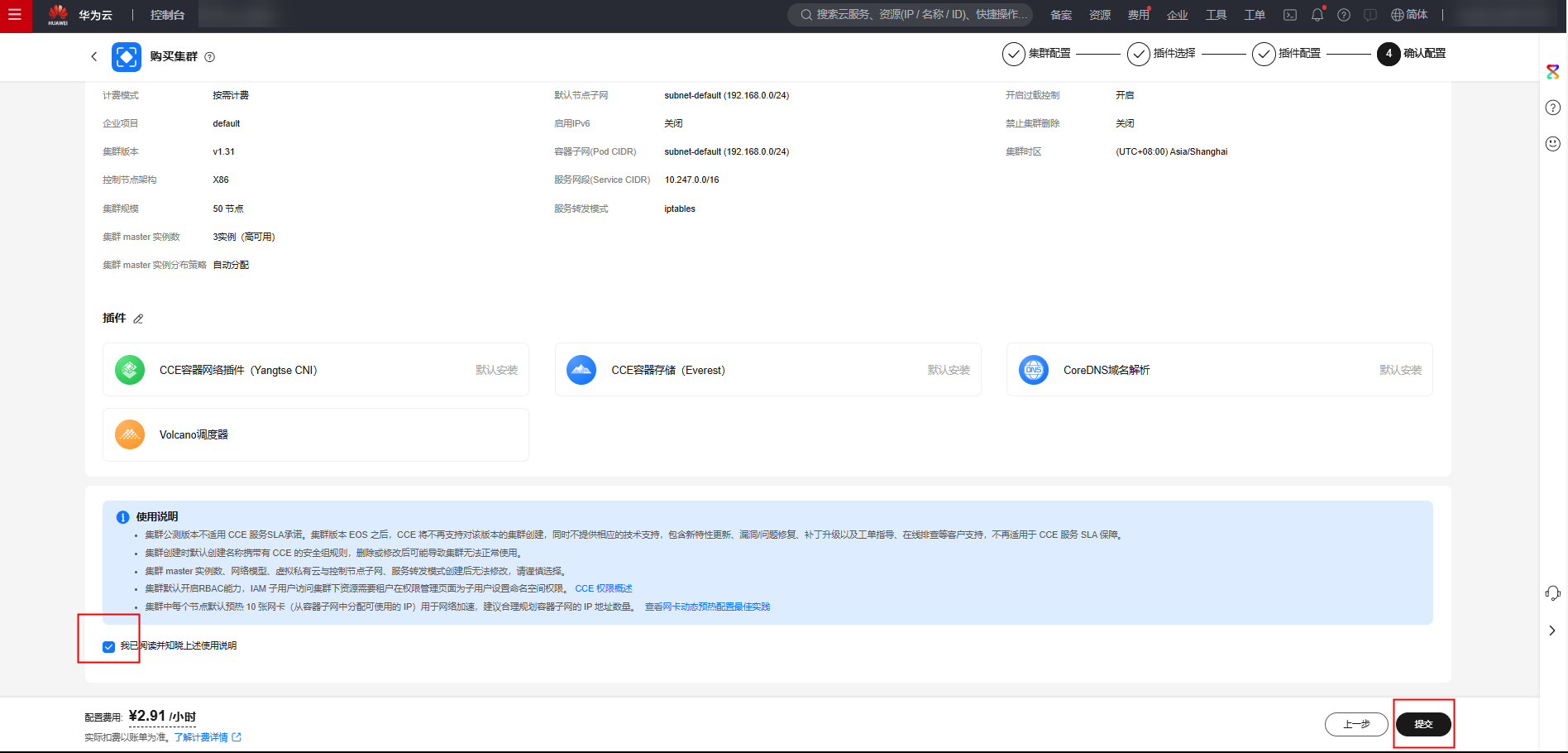

      • 确认配置页面，左下角勾选“我已阅读并知晓上述使用说明”，然后单击右下角“提交”按钮。
        图15 确认配置

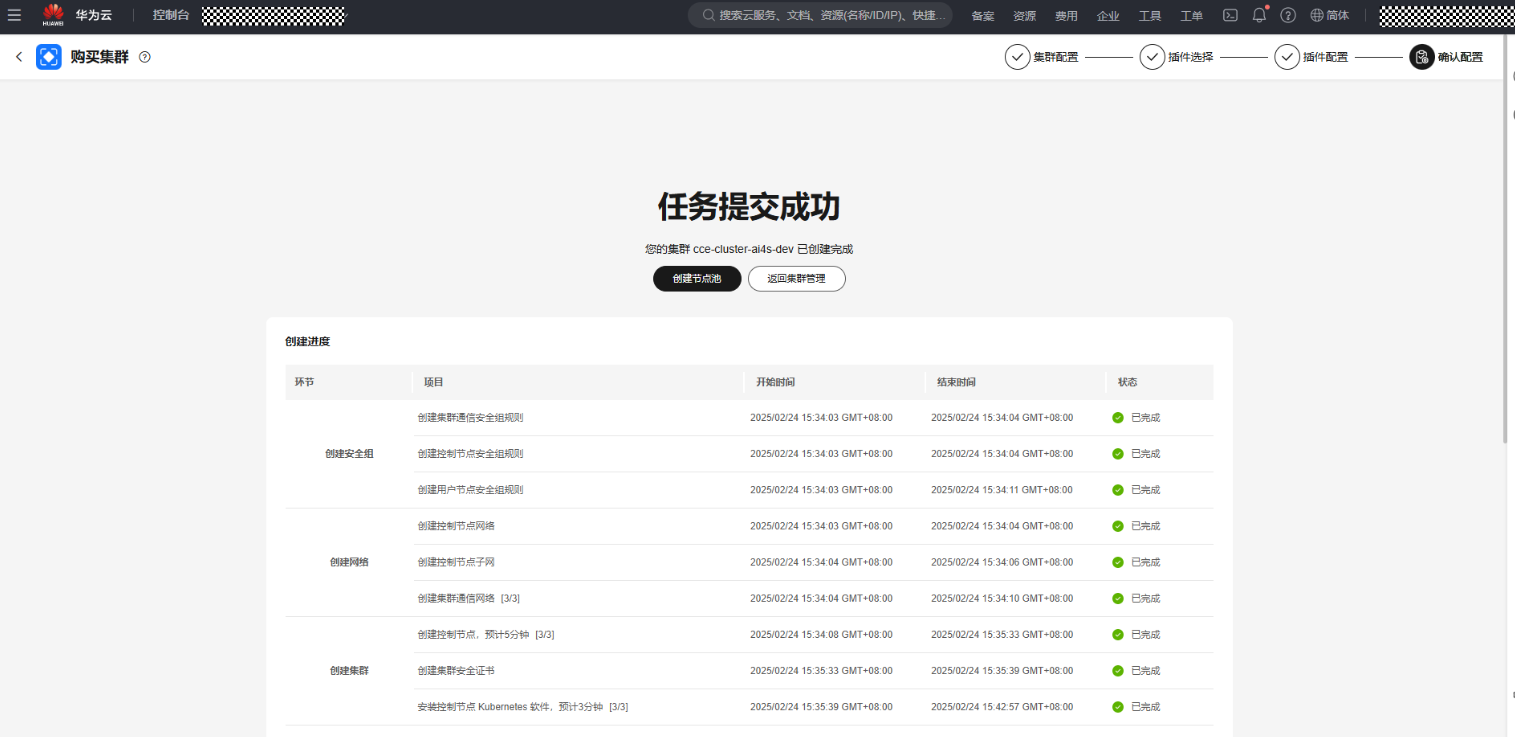

      • 创建集群任务提交成功后，等待几分钟，集群创建成功，页面显示如图16 任务提交成功。
        图16 任务提交成功

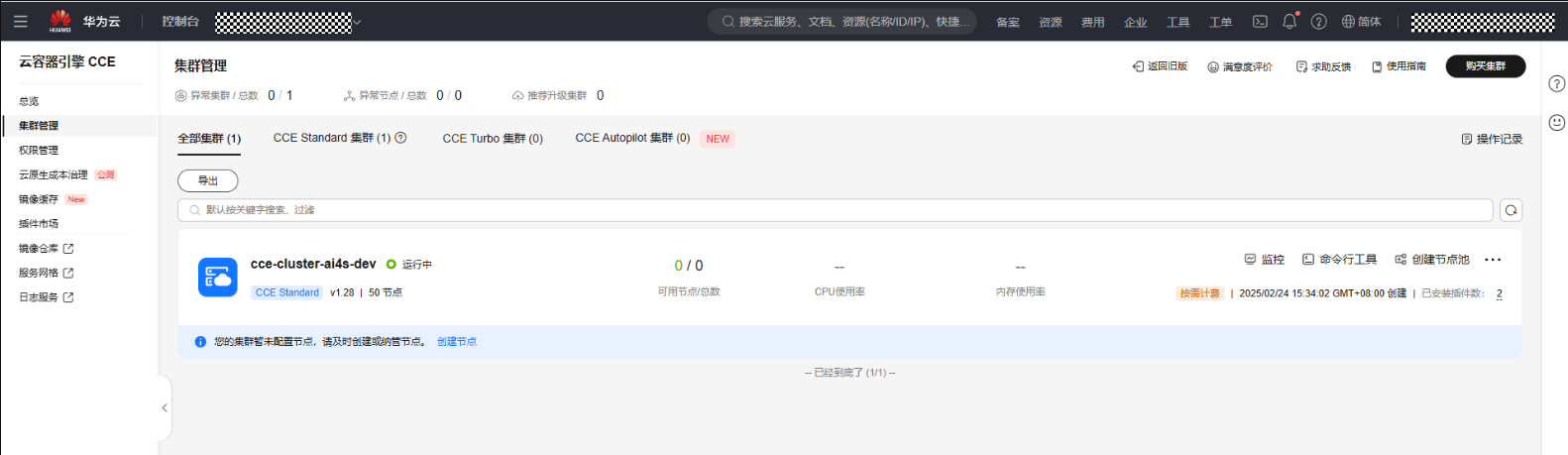

      • 云容器引擎集群管理页面，集群展示如图17 集群管理所示。

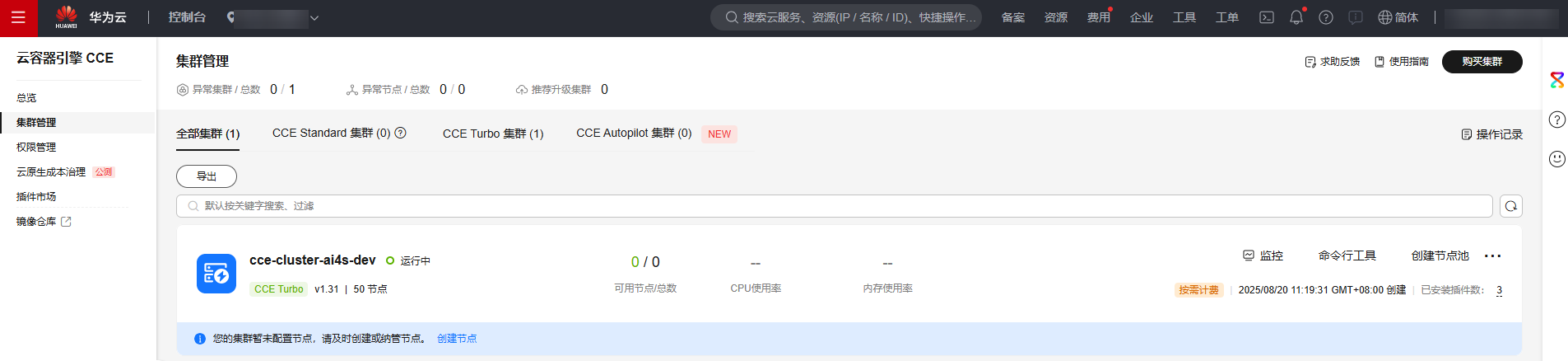

        图17 集群管理

   3. 打开日志采集配置
      • 单击集群名称，找到日志中心-->授权说明弹窗，单击“确定”按钮。
        图18 授权说明

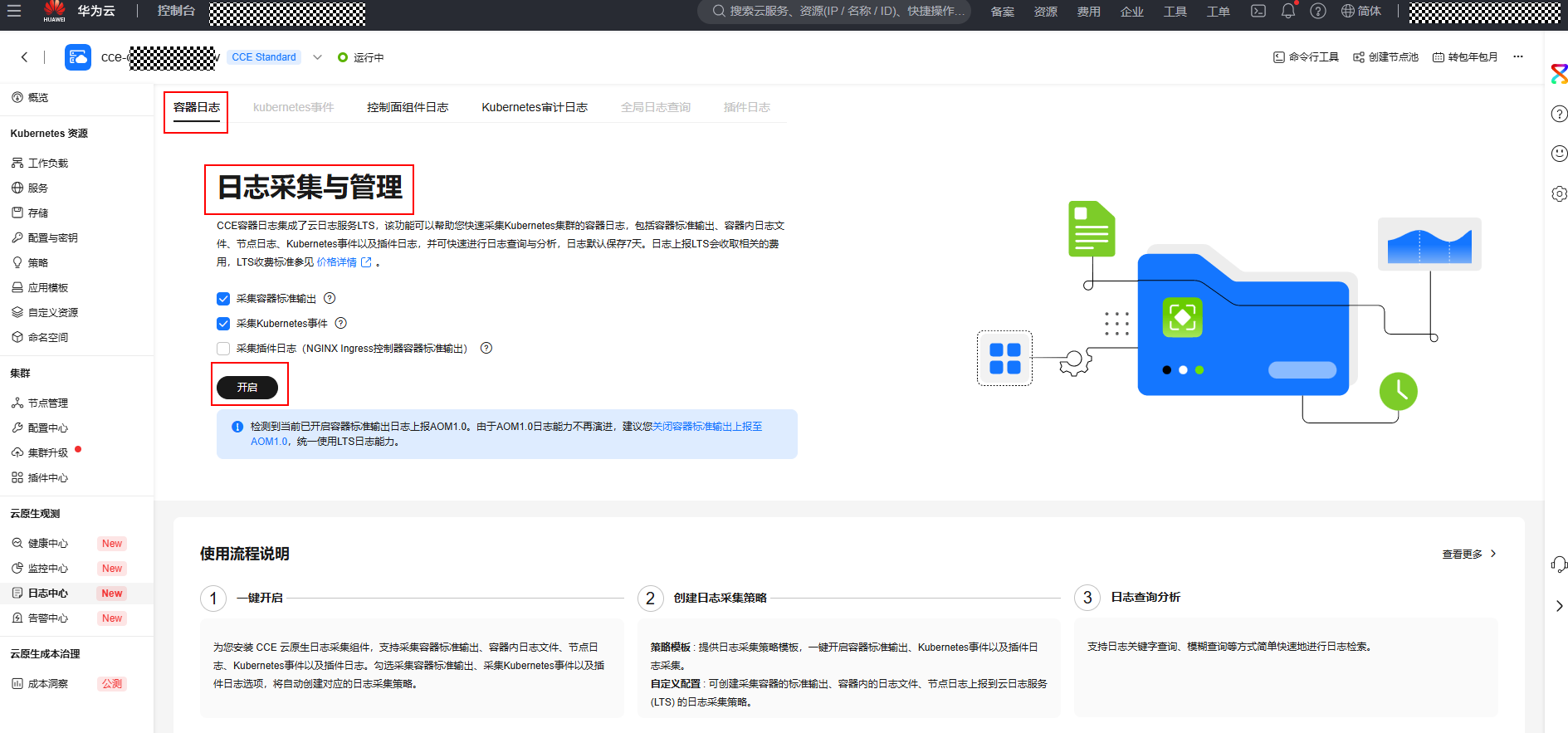

      • 在容器日志界面，日志采集与管理下方，单击“开启”按钮。
        图19 开启日志采集与管理

   4. 节点标签配置

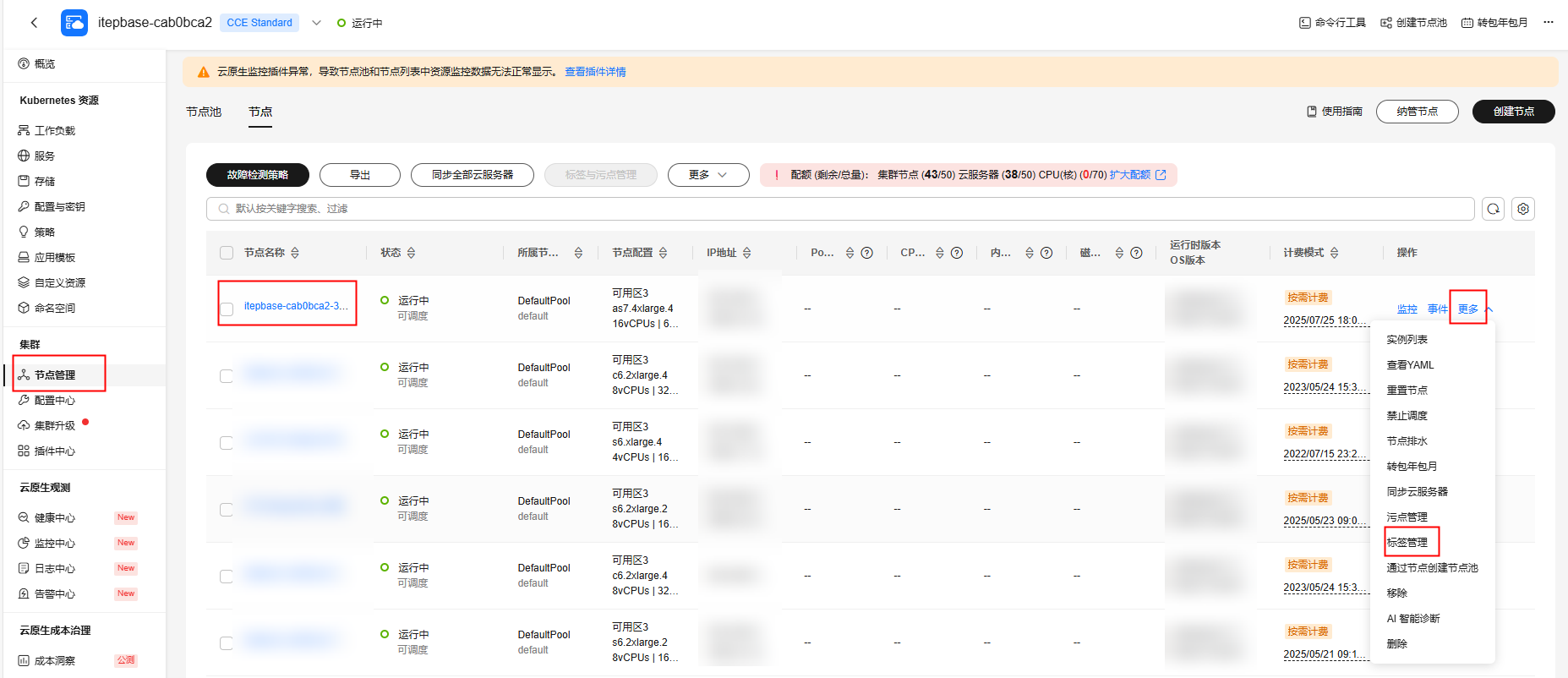

      • 用户根据自己需要创建好节点后，单击右侧“更多 > 标签管理”按钮。
        图20 标签管理

      • 在标签管理弹窗单击“+添加”按钮添加标签，然后单击“确定”按钮。
        图21 添加标签


        平台功能涉及标签及对应功能如表2所示，请用户根据需求进行标签配置，以控制分析作业的部分任务的调度节点。

        表2 平台功能涉及标签及对应功能

        标签	功能
        health-evs=true	若存在节点挂载了容量较大的数据盘，分析作业的加速方式选择了“本地盘加速”，则需在该节点配置标签，使得作业可调度到该节点上。
        health.copy-in=true	若分析作业的加速方式选择了“IO加速”，则需选择节点配置标签使得作业可调度到该节点上。
        health.{自定义}=true	若分析作业的高级参数中配置了“计算节点标签”，则需在希望调度上的节点配置相应标签。

        若用户新增了其他节点，需重复以上动作进行标签配置。

2. MA Lite资源池纳管CCE集群（可选）

   如果需要使用昇腾卡资源，请根据以下操作创建MA Lite资源池。如果不需要使用昇腾卡资源请跳过此章节。

   1. 创建MA Lite资源池

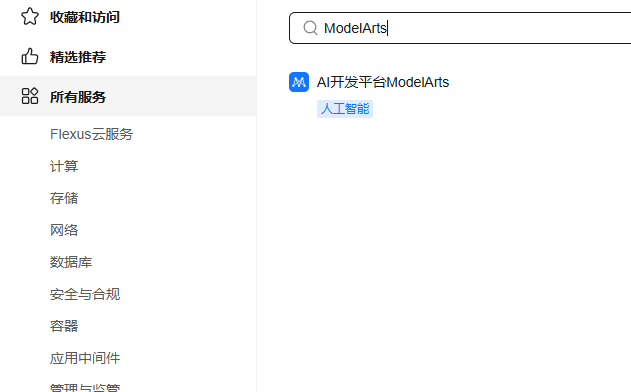

      • 左上角打开服务搜索页面，搜索“ModelArts”，单击进入“AI开发平台ModelArts”服务。
        图22 AI开发平台ModelArts

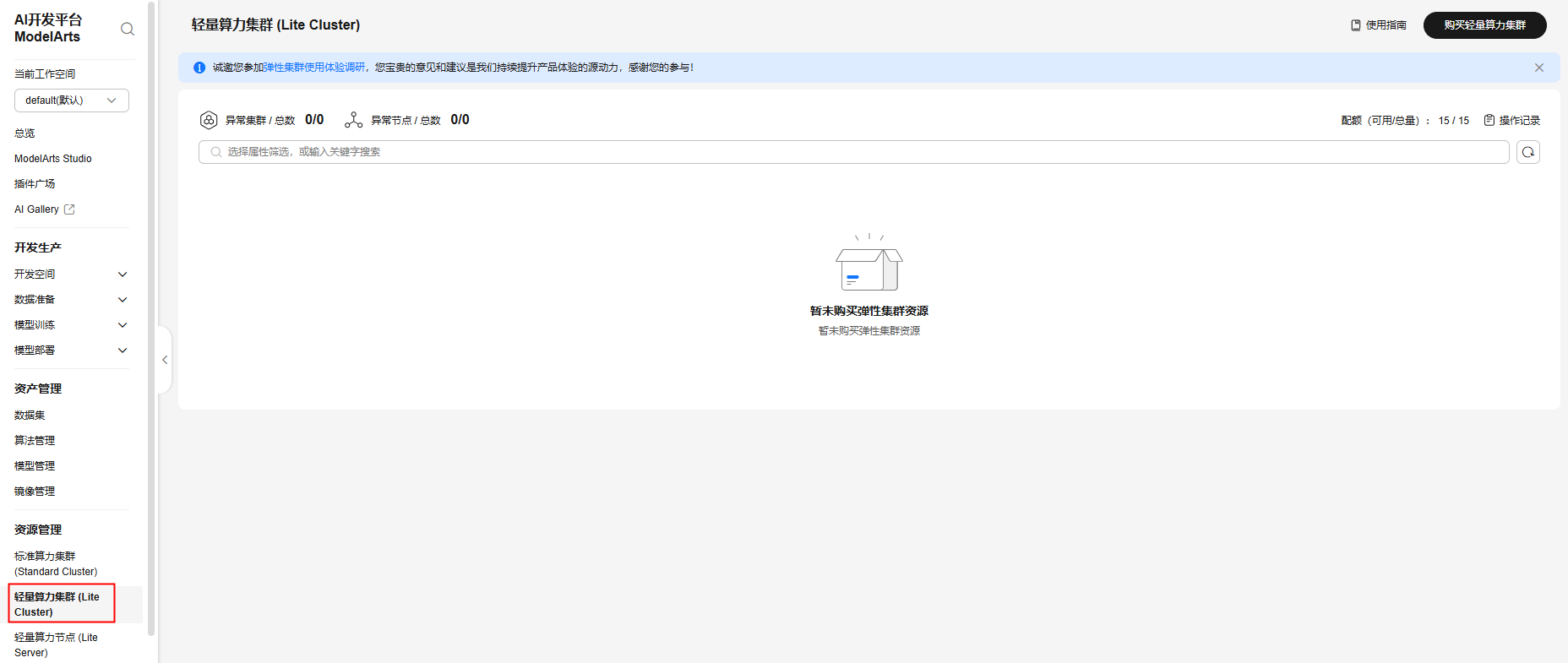

      • 在AI开发平台ModelArts页面，单击“轻量算力集群”，单击“此处”按钮。
        图23 轻量算力集群

      • 添加授权页面，授权对象类型选择“IAM子用户”，授权对象自动回填为当前账号，委托选择为“新增委托”。
        图24 添加授权1

      • 服务列表选择“全选”，勾选左下角协议，然后单击右下角“创建”按钮。
        图25 添加授权2

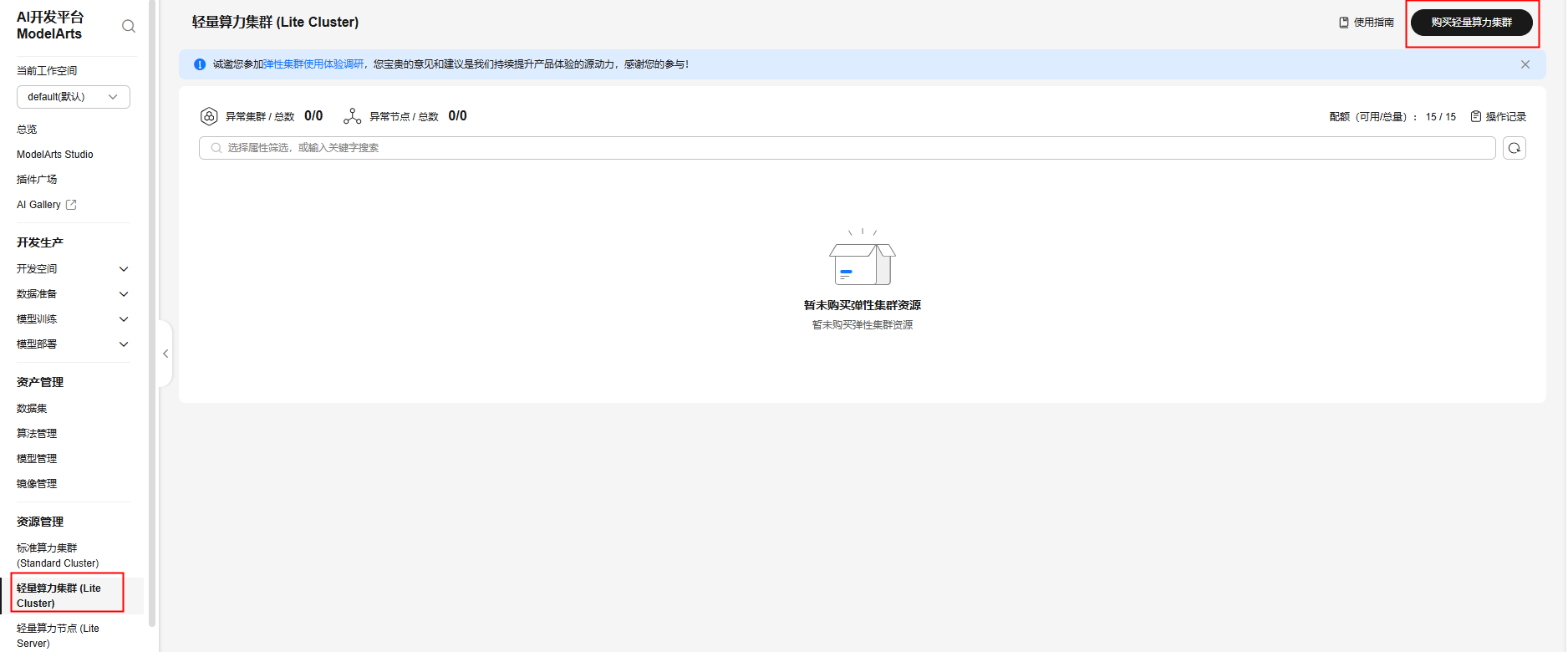

      • AI开发平台ModelArts页面，单击“ 购买轻量算力集群”按钮。
        图26 购买轻量算力集群

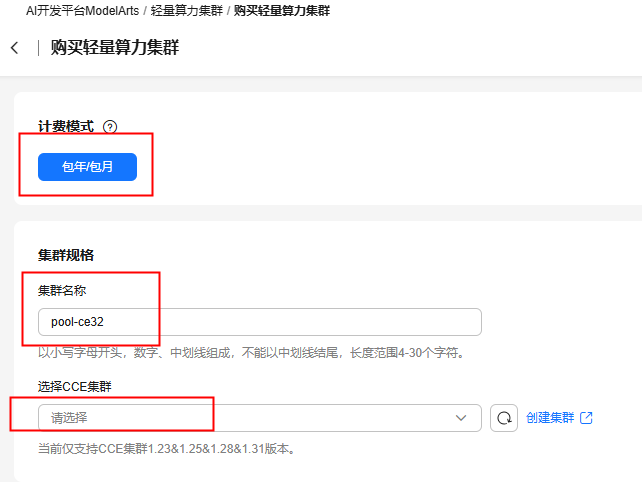

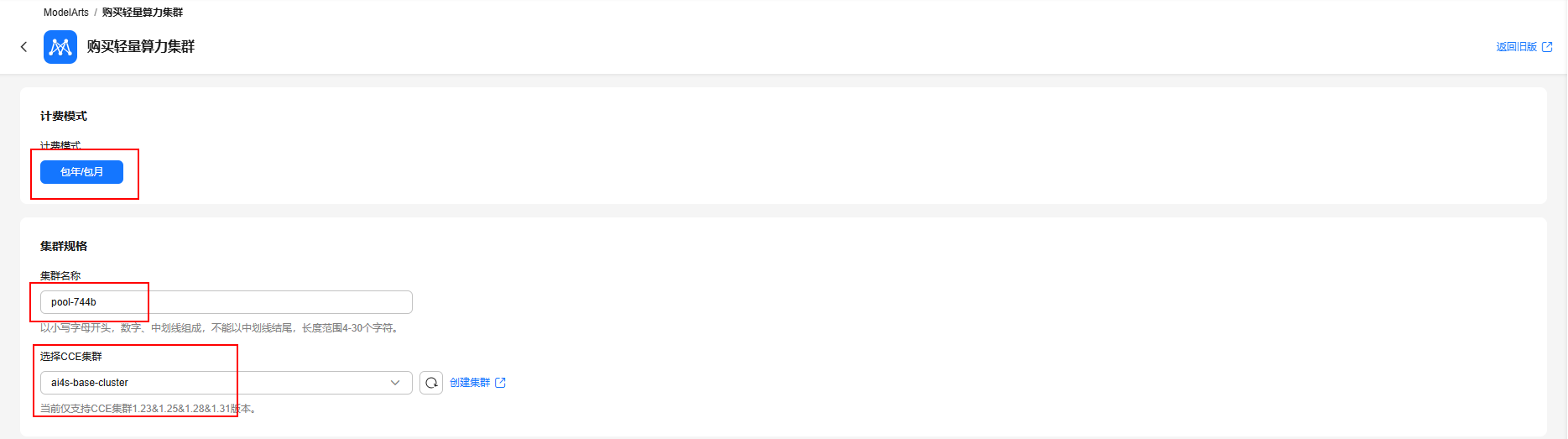

      • 在购买轻量算力集群页面，根据自己需要，计费模式选择“包年/包月”，集群名称可自定义编辑修改，购买方案选择“ModelArts Lite Elastic Cluster (原生接口)”，选择CCE集群为上述步骤中创建的CCE集群。
        图27 计费模式和集群规格

      • CPU架构选择arm64，实例规格类型选择Ascend，实例规格选择的昇腾卡规格。

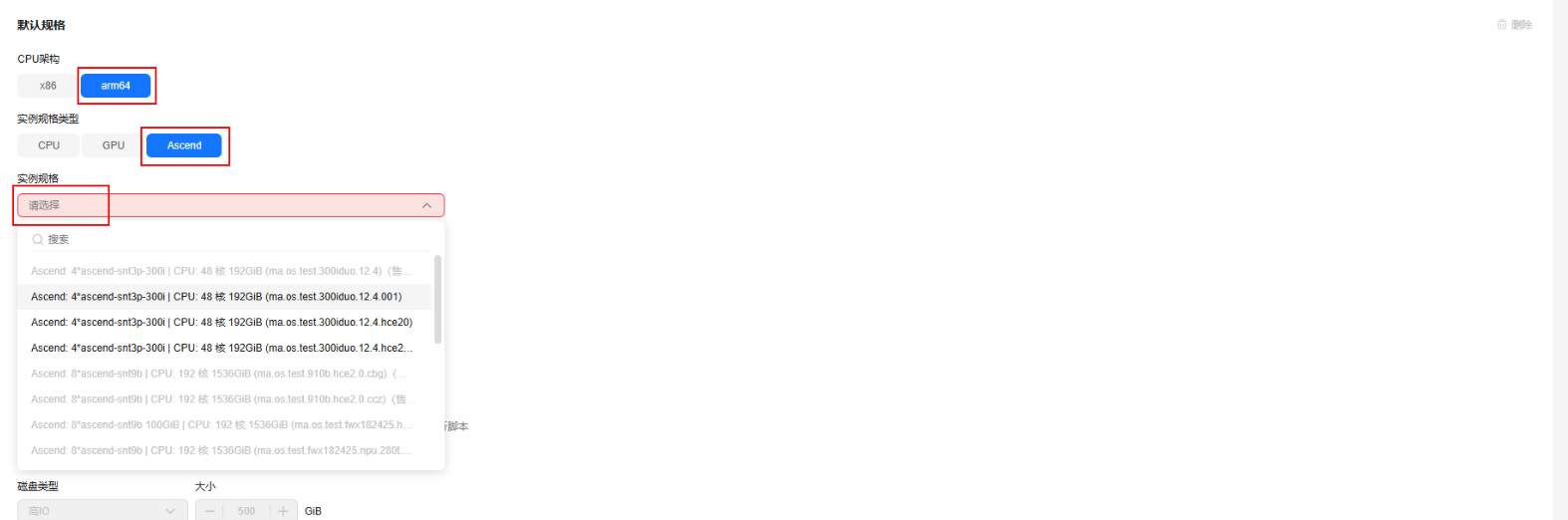

        图28 默认规格

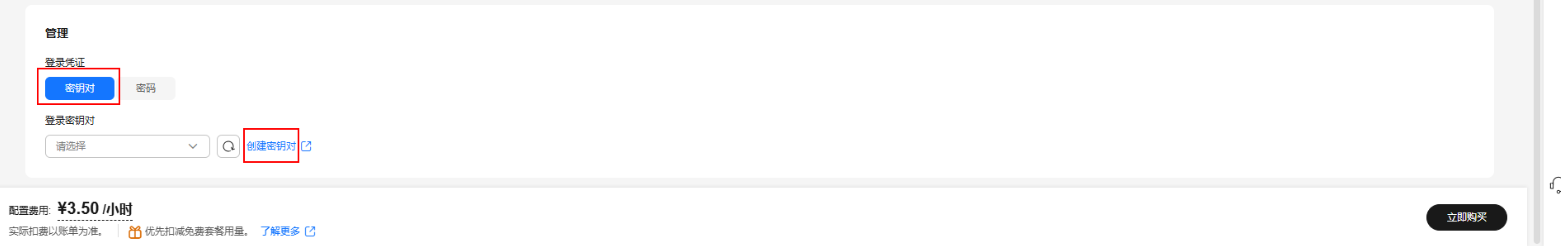

      • 登录凭证选择密钥对，单击“创建密钥对”按钮。
        图29 创建密钥对

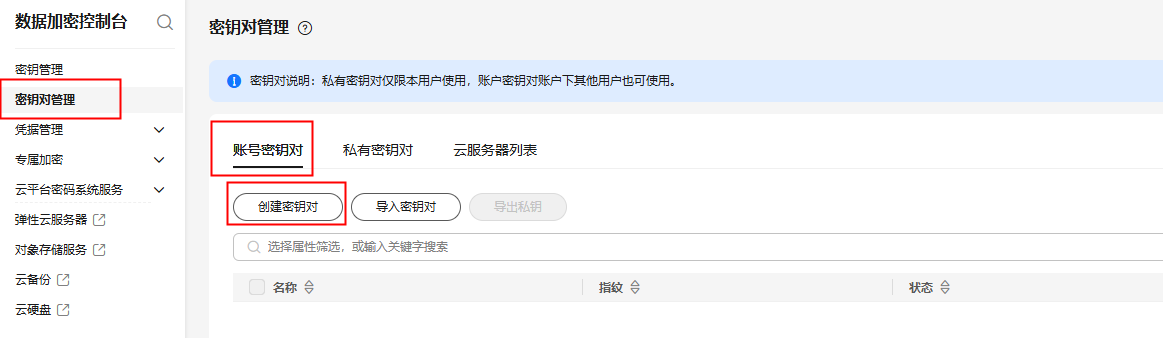

      • 跳转到数据加密控制台后，单击“密钥对管理 > 账号密钥对 > 创建密钥对”按钮。
        图30 创建密钥对

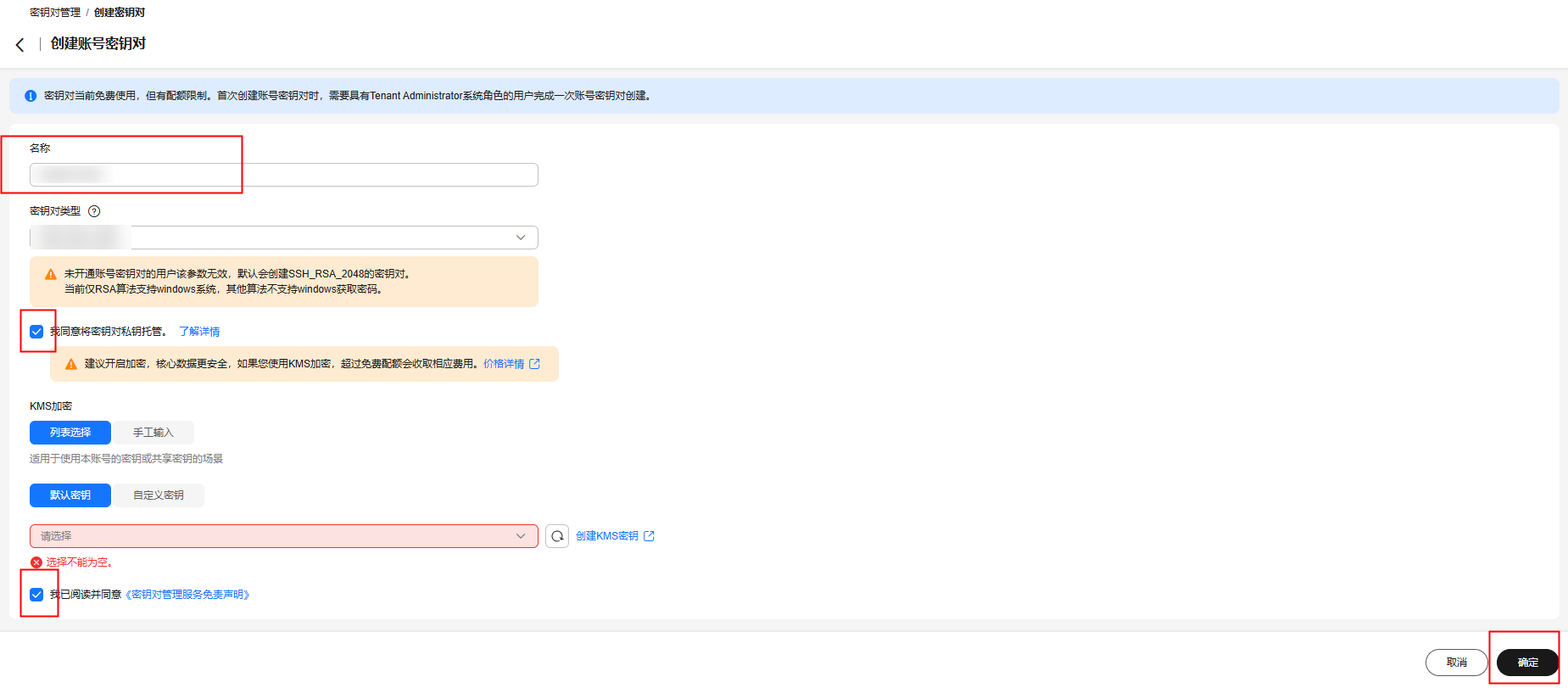

      • 在创建密钥对的弹窗中，名称可以根据自己需要修改，其他配置默认，最后单击“确定”按钮。
        图31 创建密钥对配置

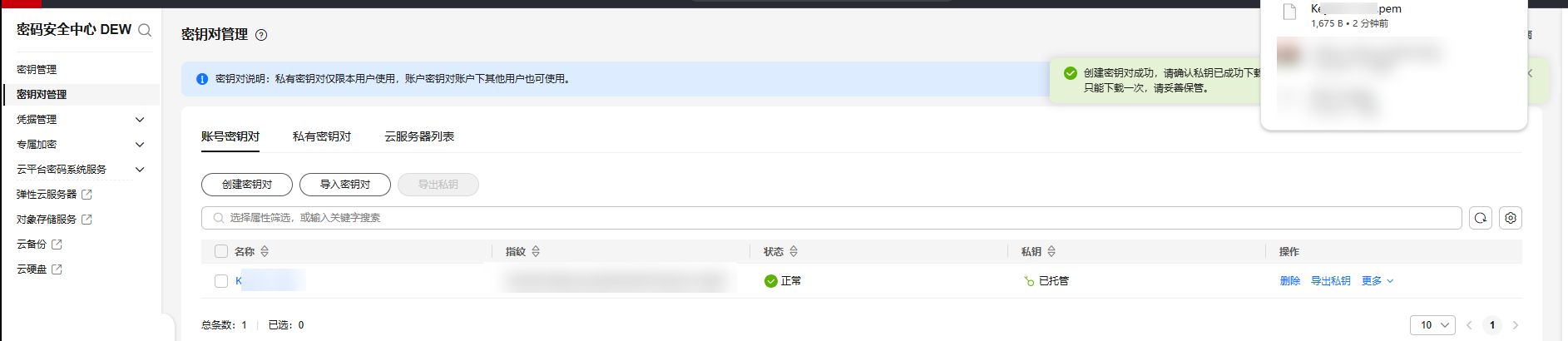

      • 密钥对创建成功，需要根据页面提示下载并保存在本地。
        图32 确定

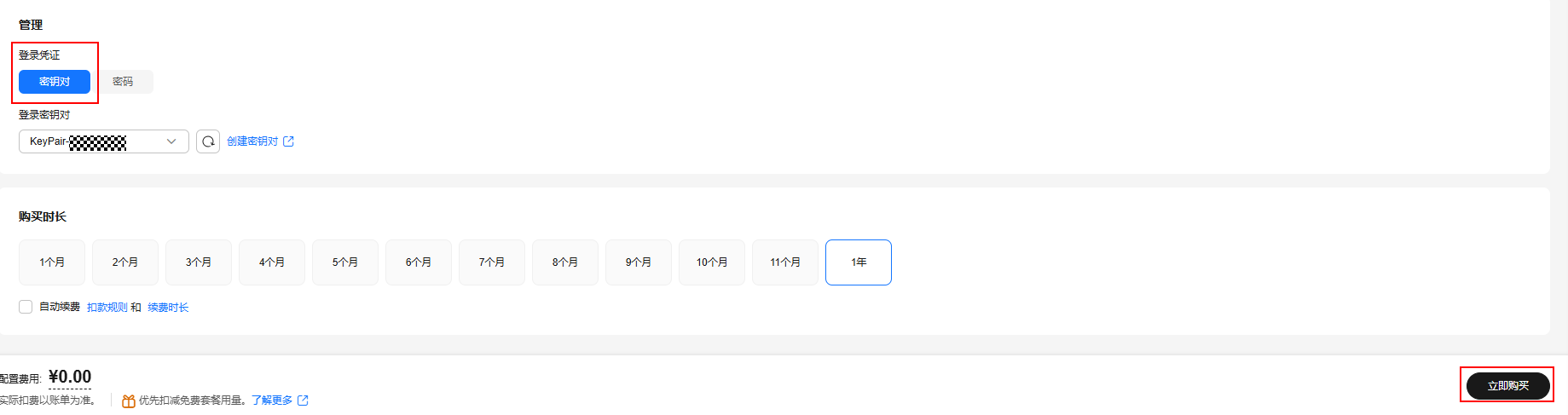

      • 返回到购买轻量算力集群页面的登录凭证配置中，选择“密钥对”，单击“刷新”按钮，上一步中创建的密钥对会自动回填进来，选择购买时长，然后单击右下角“立即购买”按钮。
        图33 回填密钥对

      • 勾选协议许可后，单击右下角“去支付”按钮。

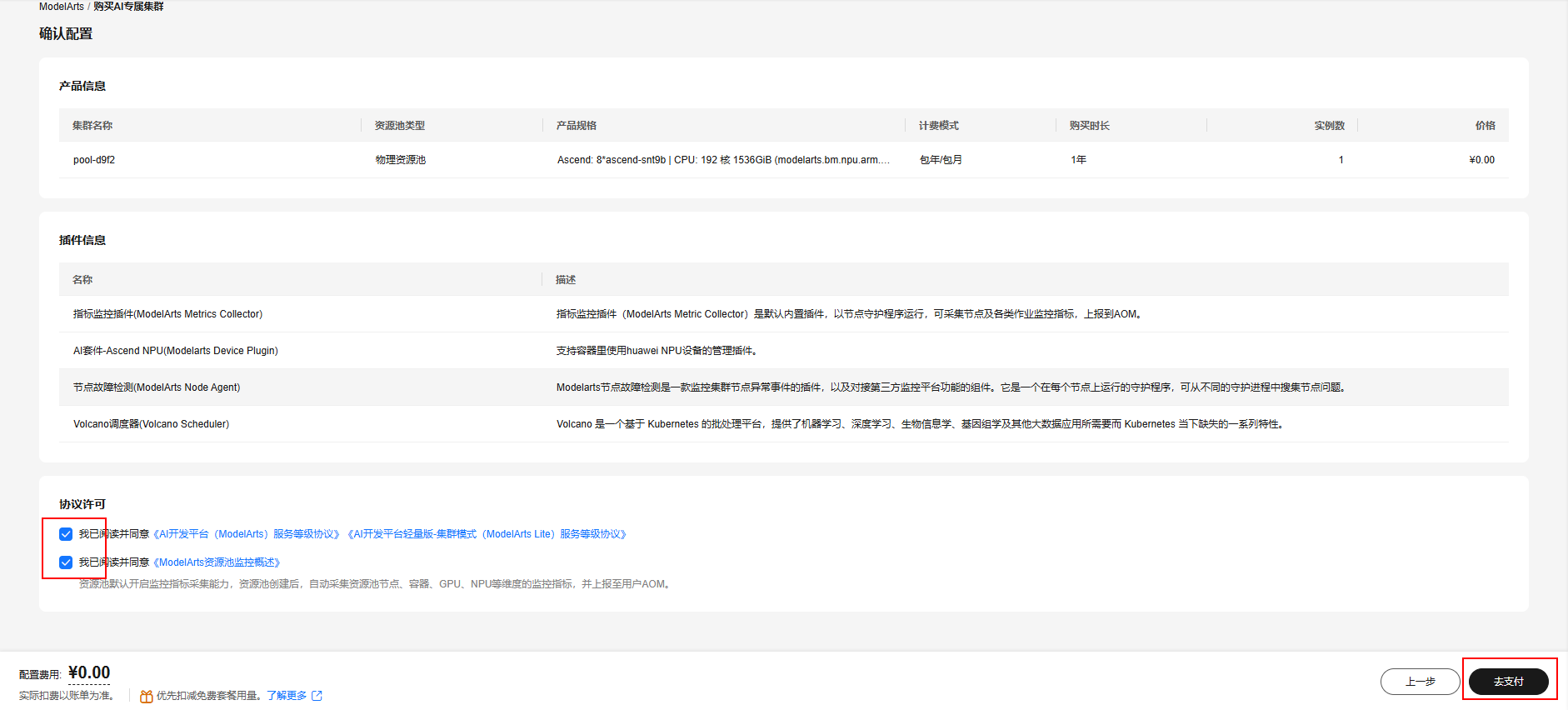

        图34 确认配置

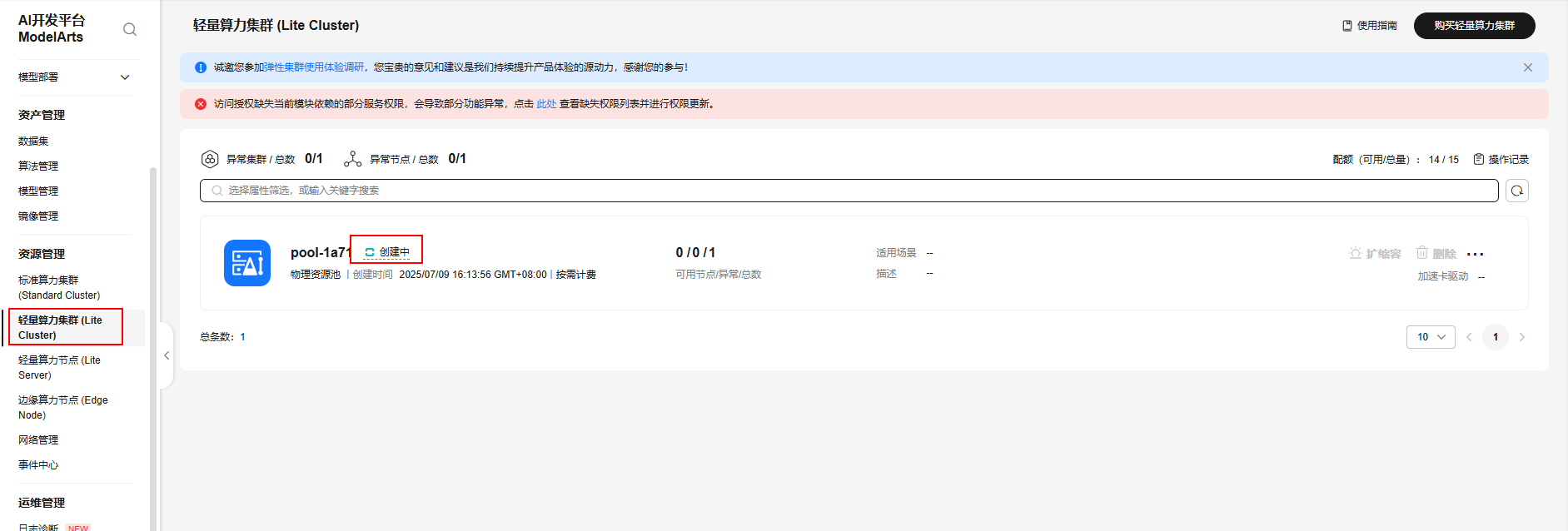

      • 支付订单后可看到Lite资源池正在创建中。
        图35 Lite资源池正在创建中


3. CCE集群安全配置建议（可选）

   用户创建CCE集群后，如果需要进行安全配置，请自行参考CCE提供的帮助文档进行安全配置操作。

4. CCE集群插件安装（可选）
   1. 安装NPU插件

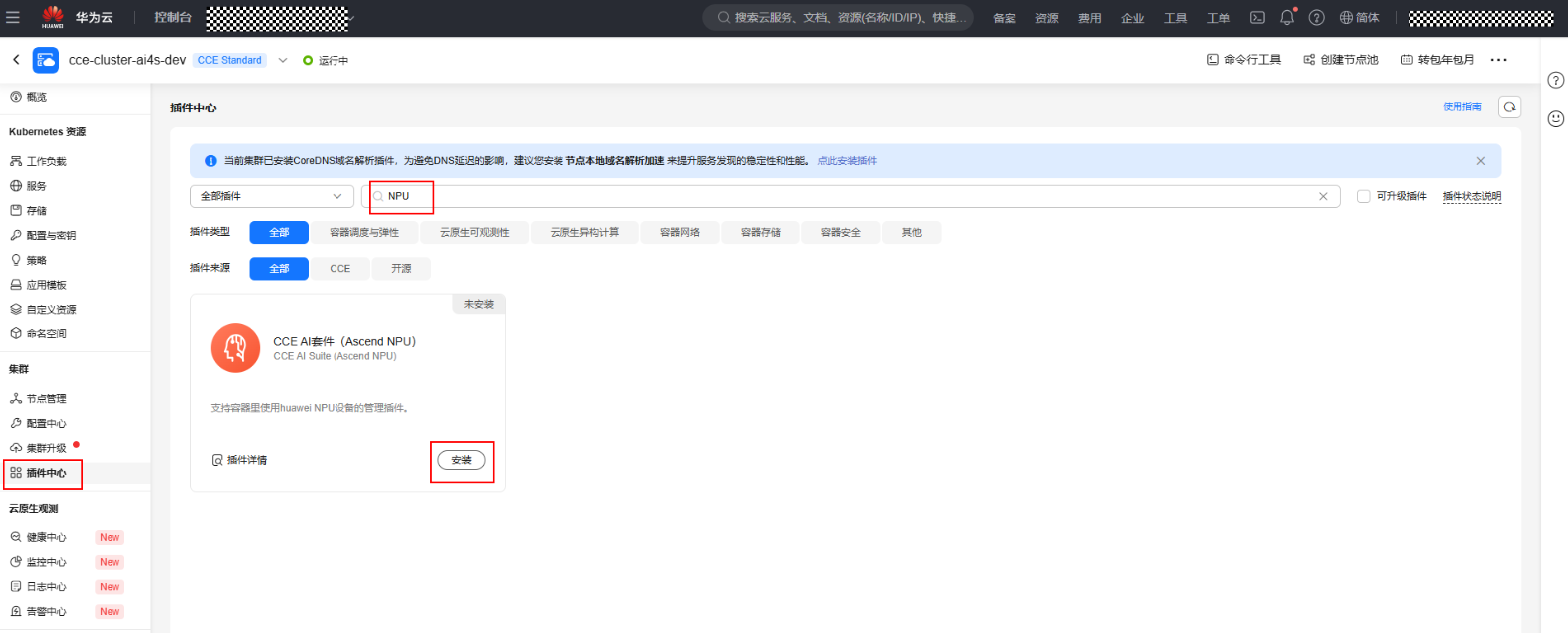

      • 进入CCE集群，插件中心中搜索“NPU”，单击“安装”按钮。
        图36 安装NPU插件1

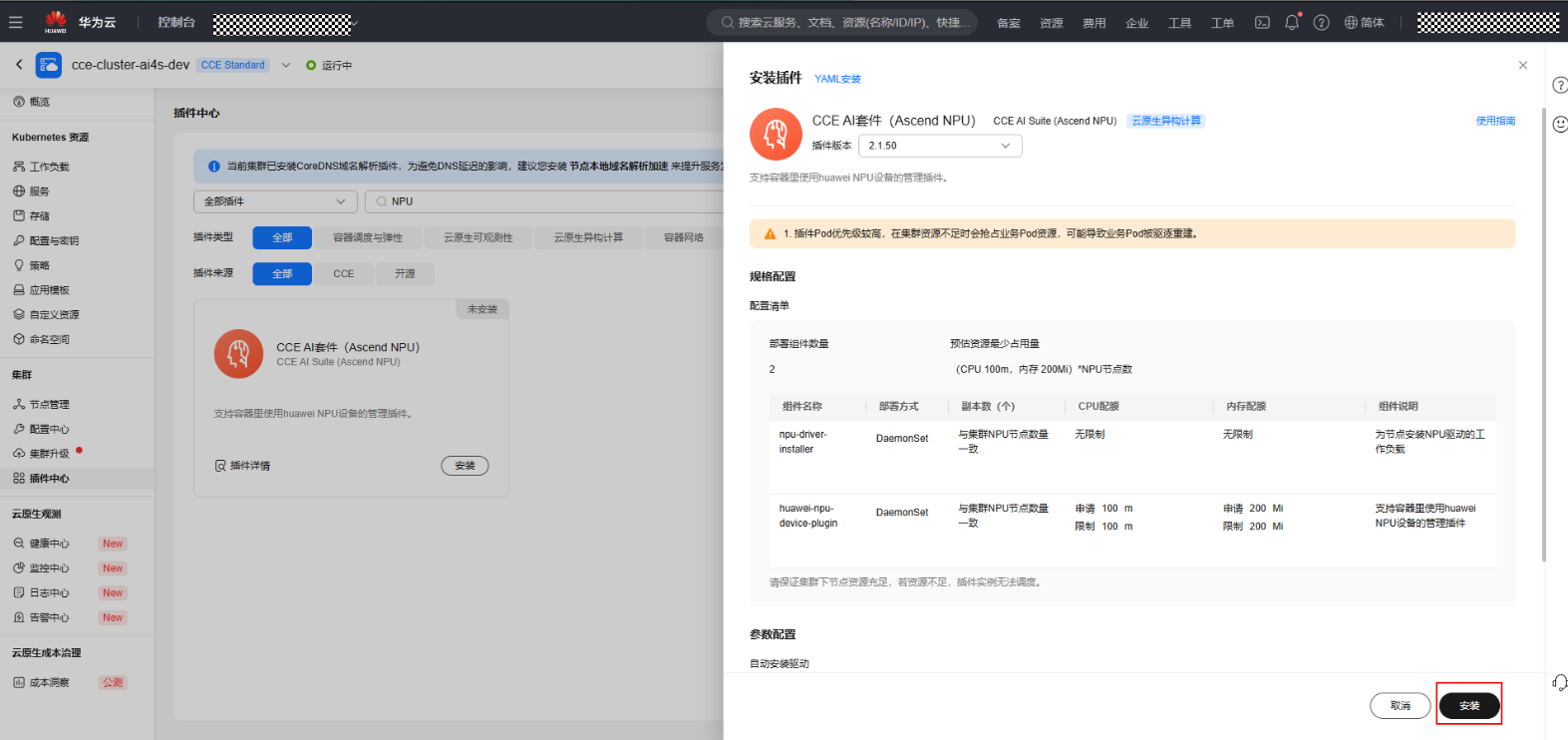

      • 进入安装插件页面，单击右下角“安装”按钮。
        图37 安装NPU插件2

   2. 安装GPU插件
      • 进入CCE集群，插件中心中搜索“GPU”，单击“安装”按钮。

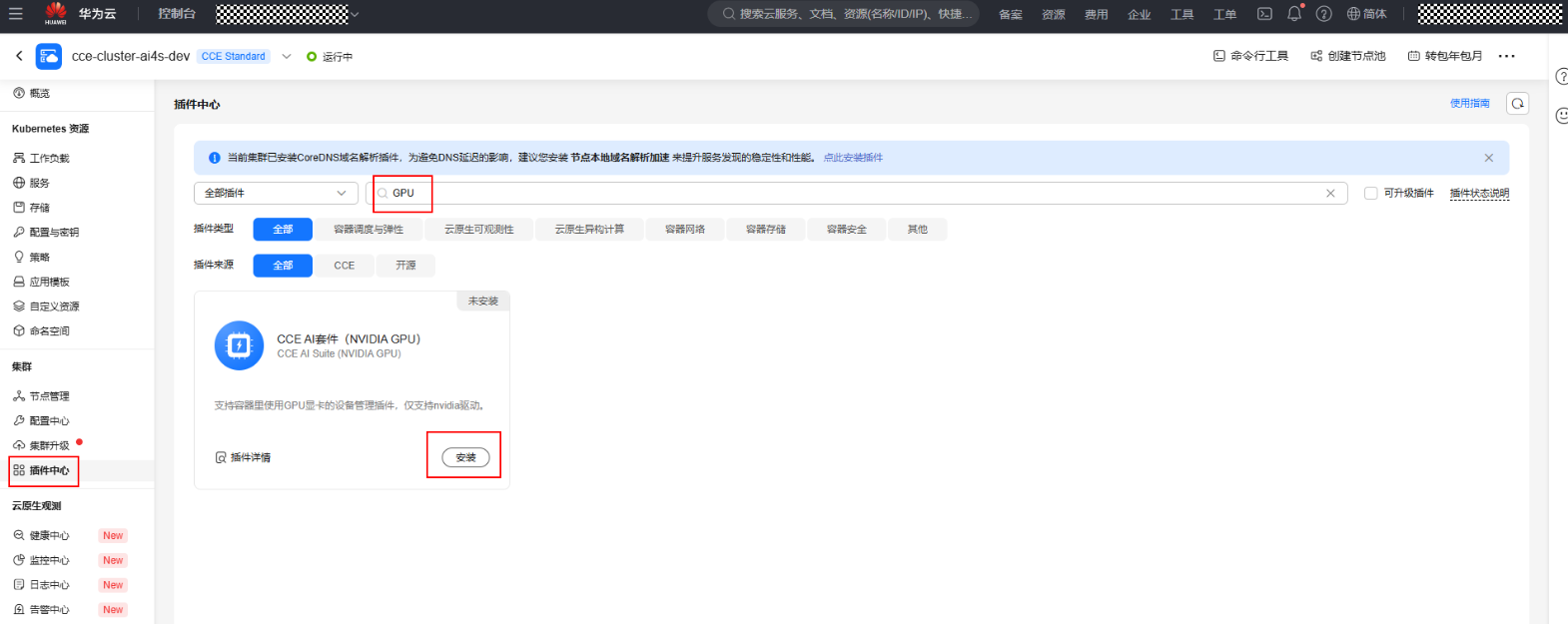

        图38 安装GPU插件1

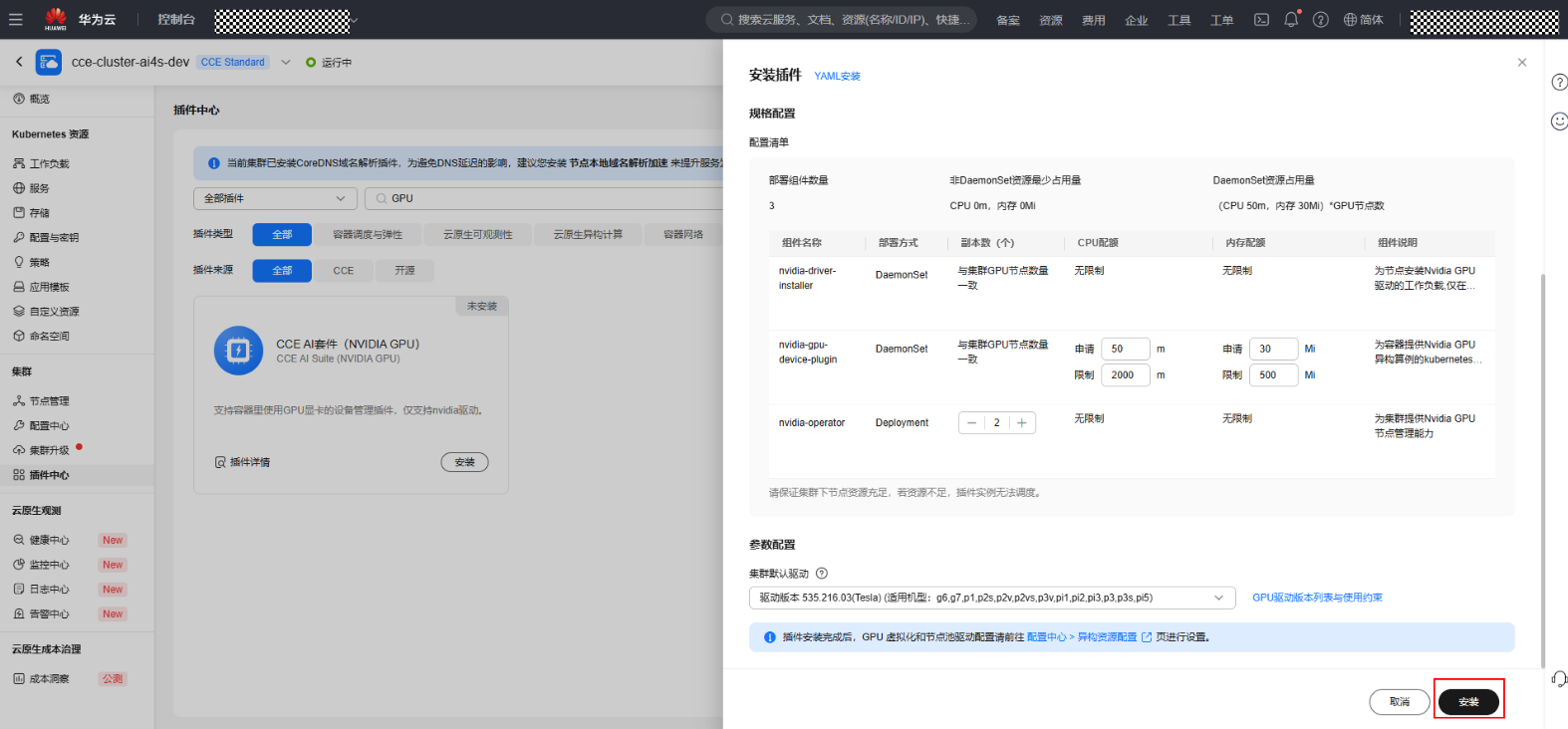

      • 进入安装插件页面，单击右下角“安装”按钮。
        图39 安装GPU插件2


CCE集群绑定

完成CCE集群创建后，用户可进入AI科学计算平台进行计算集群绑定。

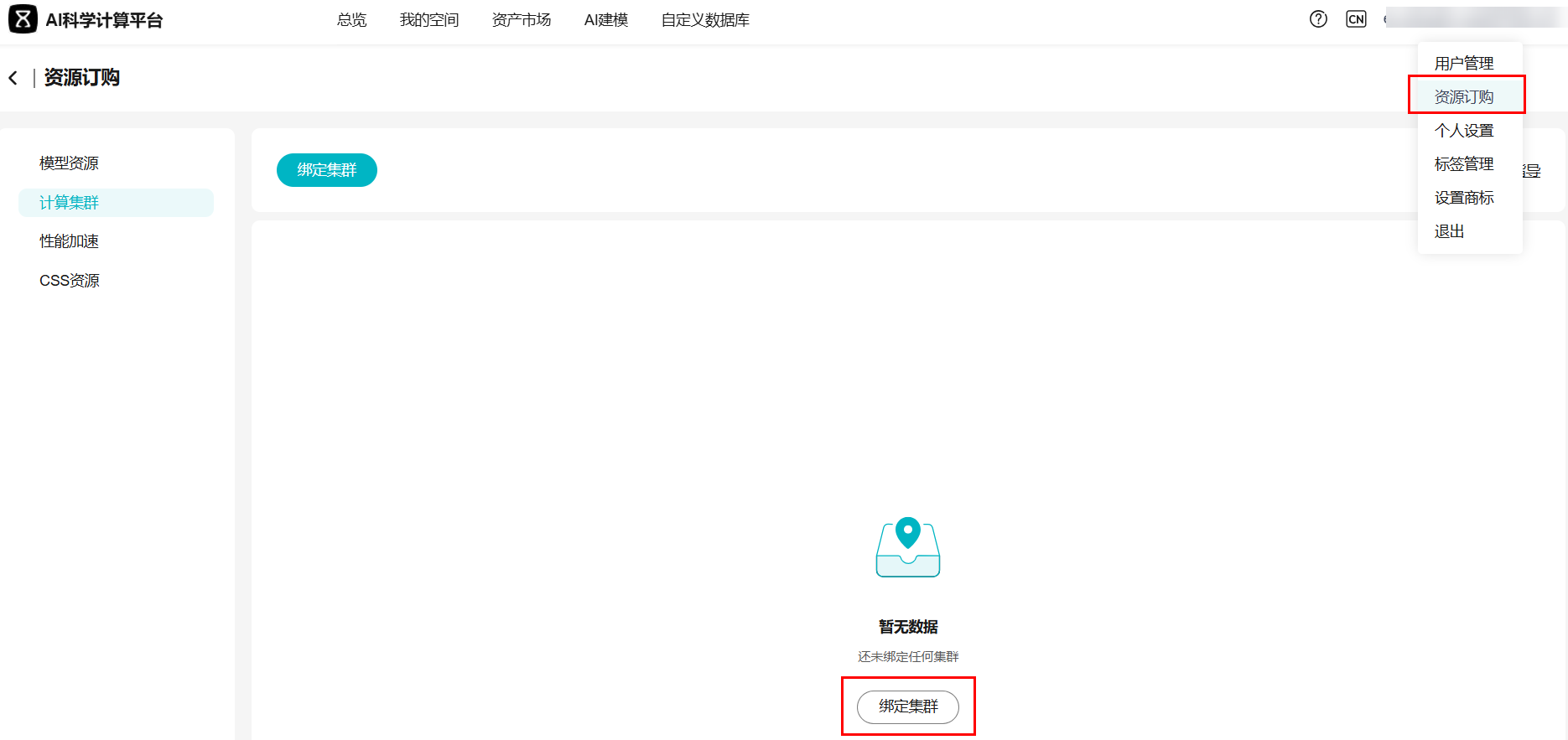

1. 单击右上角账号名，选择“资源订购”，进入“计算集群”页面，单击“绑定集群”按钮。
   图40 绑定集群1

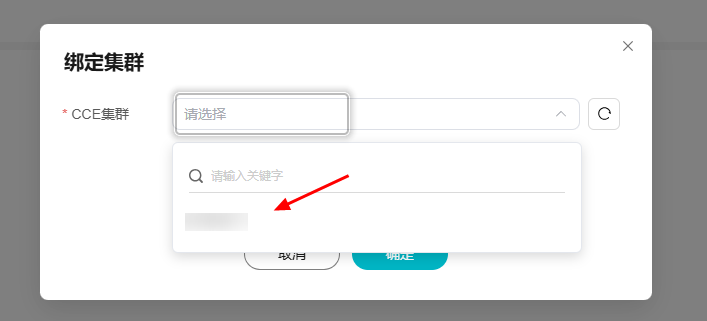

2. 在“绑定集群”弹窗中，选择上面步骤创建的CCE集群。
   图41 绑定集群2



   此处仅展示符合AI科学计算平台约束的CCE集群。若未展示，请检查集群类型、集群版本是否在支持的版本范围内，集群状态是否为可用状态。

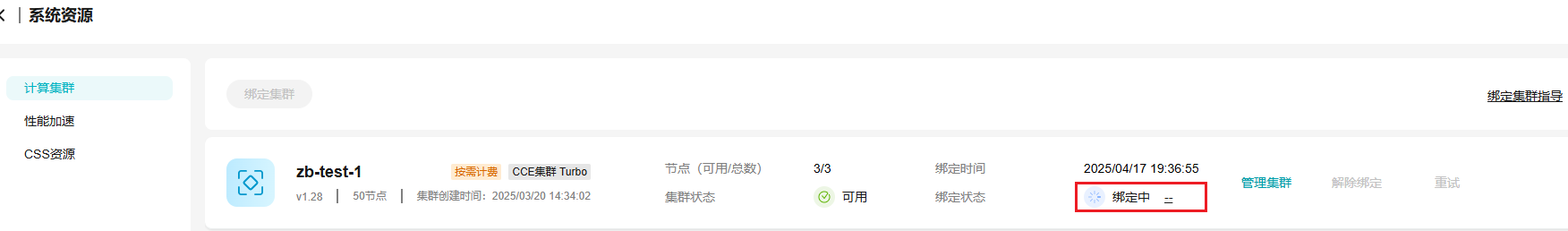

3. 单击绑定后，查看集群绑定状态为“绑定中”，需等待几分钟。

   绑定完成后，即可使用Notebook和分析作业功能模块。

   图42 绑定中


创建密钥

在开发生产创建分析作业或者Notebooks时需要最终租户提前在绑定的CCE集群中创建密钥，子用户无需手动创建。

1. 获取最终租户的AK、SK。
   • 登录华为云控制台。
     图43 控制台



   • 鼠标悬浮在右上角用户名处，单击“我的凭证 > 访问密钥”。
     图44 我的凭证

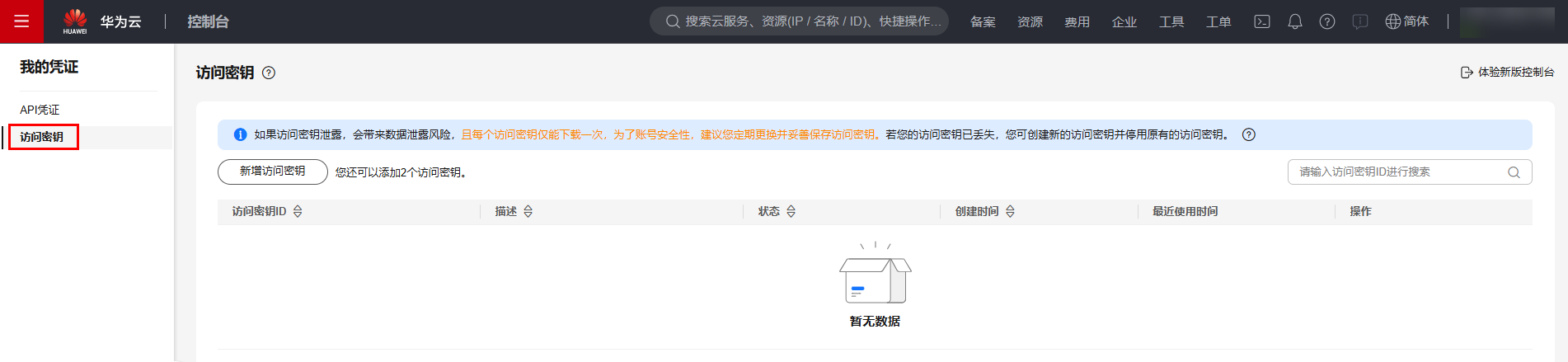

   • 单击“新增访问密钥”，填写描述信息，单击“确定”创建最终租户密钥。
     图45 新增访问密钥

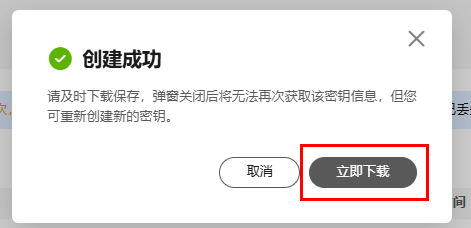

   • 单击“立即下载”保存密钥。
     图46 成功创建访问密钥


2. 给绑定的CCE集群创建密钥。
   • 左上角打开服务搜索页面，搜索cce，单击进入“云容器引擎”服务。
     图47 云容器引擎

   • 选择已经绑定到平台的集群，单击名称进入云容器引擎详情。
     图48 云容器引擎详情

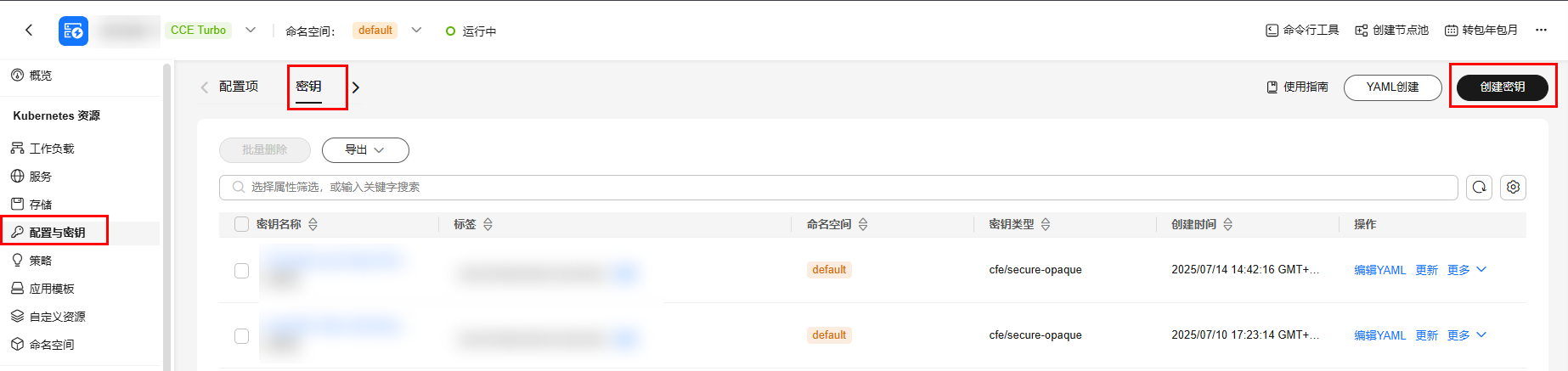

   • 左边导航栏选择“配置与密钥”，单击“密钥 > 创建密钥”。
     图49 云容器引擎配置与密钥

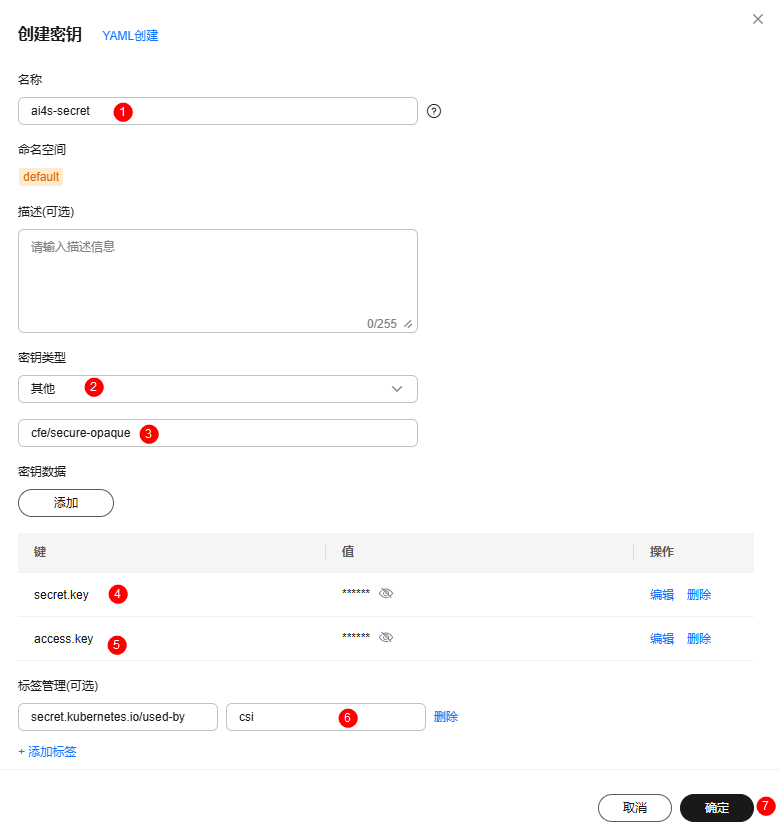

   • “名称”填写“ai4s-secret”、“密钥类型”选择“其他”并填写“cfe/secure-opaque”，“密钥数据”新增“access.key”和“secret.key”，值分别填写步骤一保存的AK和SK、“标签管理”填写“secret.kubernetes.io/used-by=csi”，单击“确定”。
     图50 创建密钥


其他操作

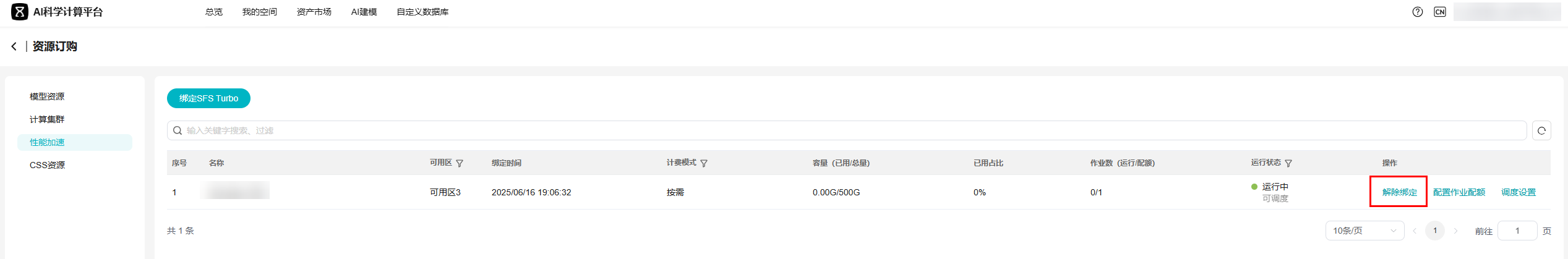

• 管理集群

  若用户需对集群进行相关操作，如节点管理、标签设置等，可单击“管理集群”按钮跳转至CCE控制台页面进行操作。

  图51 管理集群

• 解除绑定

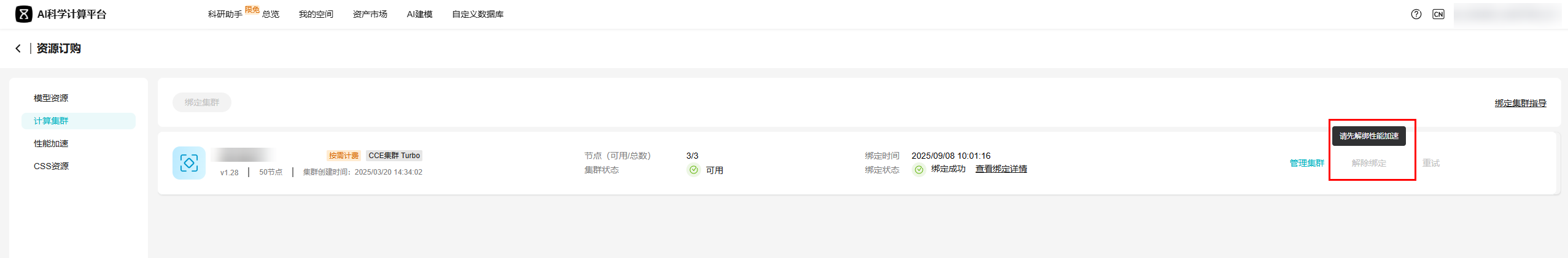

  由于性能加速实例依赖计算集群创建，故解绑集群前，请进入“性能加速”页面完成所有实例解绑后，再解绑集群。

  如图52所示，若性能加速中仍有实例，“解除绑定”按钮置灰，并提示“请先解绑性能加速”。

  图52 解绑性能加速


  进入“性能加速”页面，进行实例解绑。

  图53 实例解绑

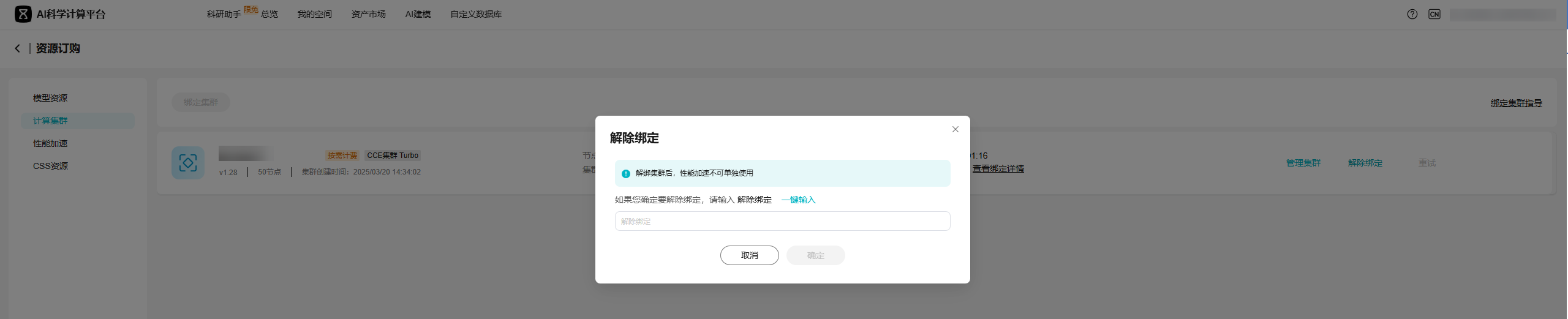

  再进入“计算集群”页面，进行集群解绑。

  图54 集群解绑

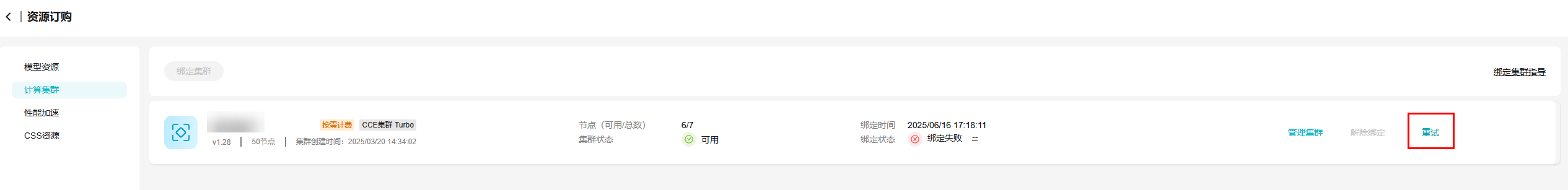

• 重试

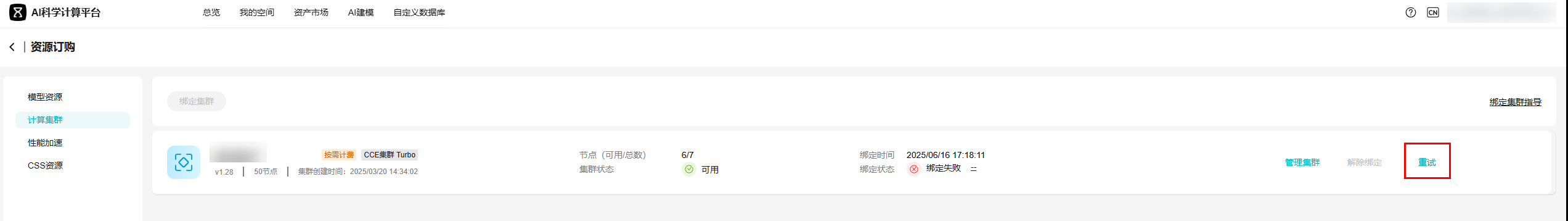

  若集群绑定或者解绑失败，可单击“重试”按钮，进行重试。

  图55 重试
