配置核心交换机业务

配置下行接口

  1. 登录华为乾坤控制台。
  2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
  3. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  4. 单击“core”堆叠组名称或按钮进入设备配置页面，选择“接口”页签。
  5. 配置交换机下行口。在两个接口面板上选择接口GE0/0/3和GE1/0/3，单击“聚合”，在提示弹窗中单击“确定”。
  6. 按表1配置，并单击“应用”。

    表1 交换机下行接口参数表

    参数名称

    参数取值

    名称

    Eth-Trunk3

    工作模式

    手工模式

    链路类型

    Trunk

    缺省VLAN

    1

    允许通过的VLAN

    1，10，20，30

配置业务子网

  1. 登录华为乾坤控制台。
  2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
  3. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  4. 单击“core”堆叠组名称或按钮进入设备配置页面，选择“子网”页签。

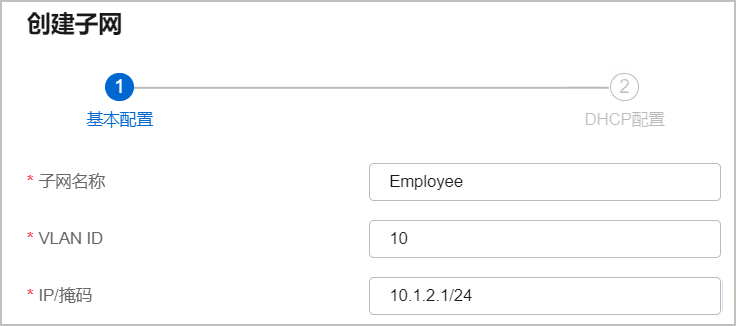

  5. 单击“创建”，按照下面三个表格，分别配置员工、访客、哑终端的子网和DHCP Server参数，最后单击“确定”。

    表2 为员工分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    Employee

    VLAN ID

    10

    IP/掩码

    10.1.2.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    DNS地址由运营商或客户提供，此处以114.114.114.114为例。

    子网用途

    业务网管理
    表3 为访客分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    Guest

    VLAN ID

    20

    IP/掩码

    10.1.4.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    DNS地址由运营商或客户提供，此处以114.114.114.114为例。

    子网用途

    业务网管理
    表4 为哑终端分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    DumbDevice

    VLAN ID

    30

    IP/掩码

    10.1.6.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    DNS地址由运营商或客户提供，此处以114.114.114.114为例。

    子网用途

    业务网管理
