配置核心交换机下挂的设备注册上线

对于核心交换机下挂的设备，推荐使用DHCP Option148方式完成注册上线。核心交换机上配置管理VLAN对应的DHCP Server。接入交换机、AP设备上电后动态获取华为乾坤云平台的IP地址和设备自身的IP地址，从而完成设备注册。

要求下挂的接入交换机处于空配置状态，才能在核心交换机完成对应配置后，实现接入交换机的即插即用。

操作步骤

  1. 登录华为乾坤控制台。
  2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
  3. 在站点配置页面左侧导航中，选择“设备配置 > 交换机 >设备列表”，单击核心交换机后的按钮，进入设备配置页面。
  4. 选择“子网”页签并单击“创建”，根据表1设置子网参数，单击“确定”。

    表1 子网参数

    参数名称

    参数取值

    子网名称

    SW-option

    VLAN ID

    1

    IP/掩码

    10.1.1.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    DNS地址由运营商或客户提供，此处以114.114.114.114为例。

    子网用途

    云AP管理

    DHCP选项

    单击“增加”，完成DHCP Option148选项配置，单击按钮提交。

    • 选项：云平台地址(148)

    • 代码：148

    • 类型：文本

    • 值：完整配置如下，注意不要忘记末尾分号。
      agilemode=agile-cloud;agilemanage-mode=domain;agilemanage-domain=device.qiankun-saas.huawei.com;agilemanage-port=10020;
      • agilemode=agile-cloud：设置切换模式为云模式；

      • agilemanage-mode=domain：配置agilemanage-domain的参数值是为域名。

      • agilemanage-domain=device.qiankun-saas.huawei.com：设置华为乾坤云平台的南向域名。

      • agilemanage-port=10020：设置端口号为10020。

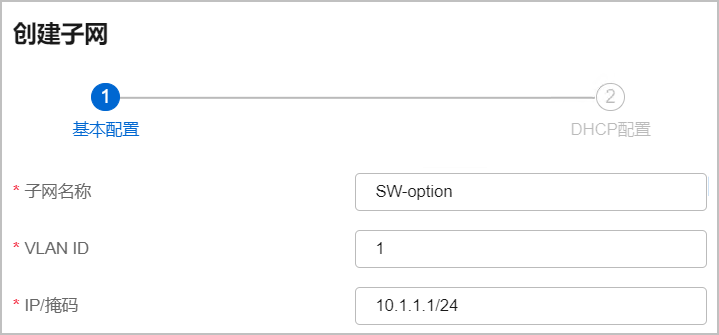

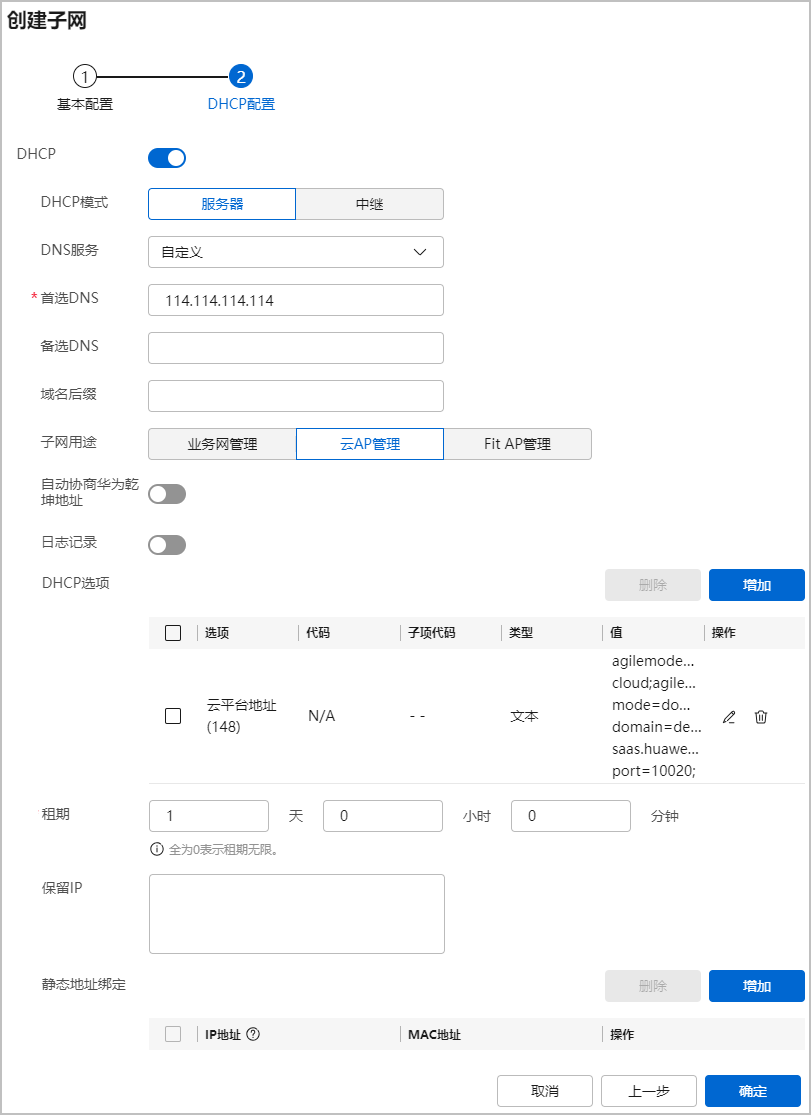

    图1 创建子网

  5. 将核心交换机下面的设备（接入交换机、AP等）接到核心交换机下，完成连线和上电操作，即可实现下行设备的注册上线（即插即用）。

结果验证

您可以在“资源中心 > 设备管理 > 设备”中，查看设备的上线情况。“设备状态”为“正常”或“告警”，表示上线成功。
