配置核心交换机业务

配置互联子网（核心交换机与防火墙间）

  1. 登录华为乾坤控制台。
  2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
  3. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  4. 单击核心交换机名称或按钮进入设备配置页面，选择“子网”页签。
  5. 单击“创建”，按照以下表格，配置互联子网。

    参数名称

    参数取值

    子网名称

    Connect

    VLAN ID

    5

    IP/掩码

    10.1.10.2/28

配置基础配置

  1. 登录华为乾坤控制台。
  2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
  3. 在站点配置页面左侧导航中选择“设备配置 > 交换机 > 设备列表”。
  4. 单击核心交换机设备名称或按钮进入设备配置页面，选择“接口”页签。
  5. 配置核心交换机上行口。在接口面板上选择接口GE0/0/27，按表 交换机上行接口参数表配置，并单击“应用”。

    表1 核心交换机上行接口参数表

    参数名称

    参数取值

    链路类型

    Trunk

    缺省VLAN

    1

    允许通过的VLAN

    1，5

  6. 配置核心交换机下行口。在接口面板上选择接口GE0/0/1，按表2配置，并单击“应用”。

    表2 核心交换机下行接口参数表

    参数名称

    参数取值

    链路类型

    Trunk

    缺省VLAN

    1

    允许通过的VLAN

    1，10，30

  7. 切换至“子网”页签，单击“创建”，按照下面两个表格，分别配置员工、哑终端的DHCP Server参数，最后单击“确定”。

    表3 为员工分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    Employee

    VLAN ID

    10

    IP/掩码

    10.1.2.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    “DNS服务”选择“自定义”。

    对应参数建议用户根据实际需求配置。
    表4 为哑终端分配IP地址的DHCP Server参数

    参数名称

    参数取值

    子网名称

    DumbDevice

    VLAN ID

    30

    IP/掩码

    10.1.6.1/24

    DHCP

    开启

    DHCP模式

    服务器

    DNS服务

    “DNS服务”选择“自定义”。

    对应参数建议用户根据实际需求配置。

配置路由

  1. 登录华为乾坤控制台。
  2. 双击控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
  3. 在站点配置页面，选择左侧导航栏的“设备配置 > 交换机 > 设备列表”。
  4. 选择目标设备，单击“设备名称”或按钮进入设备配置页面，选择“路由”页签。

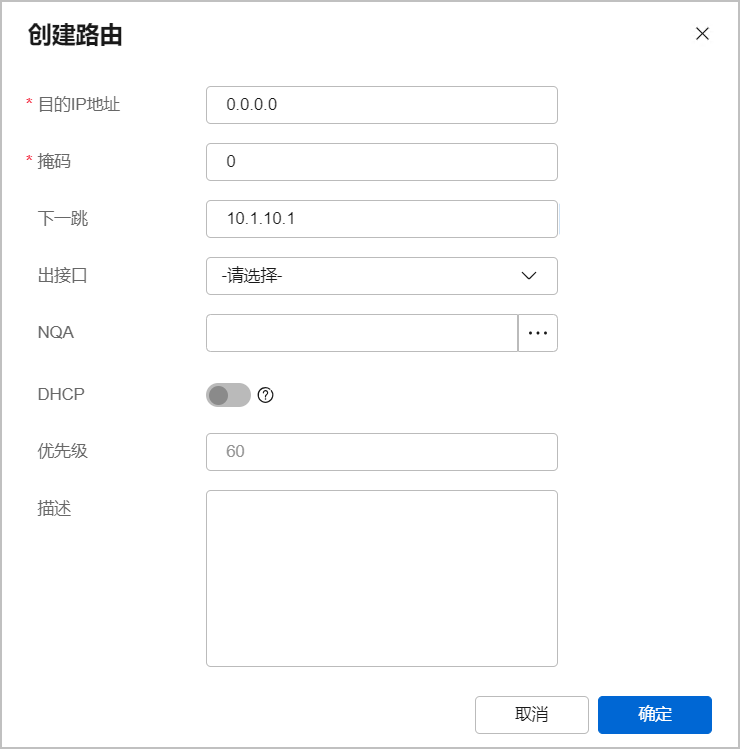

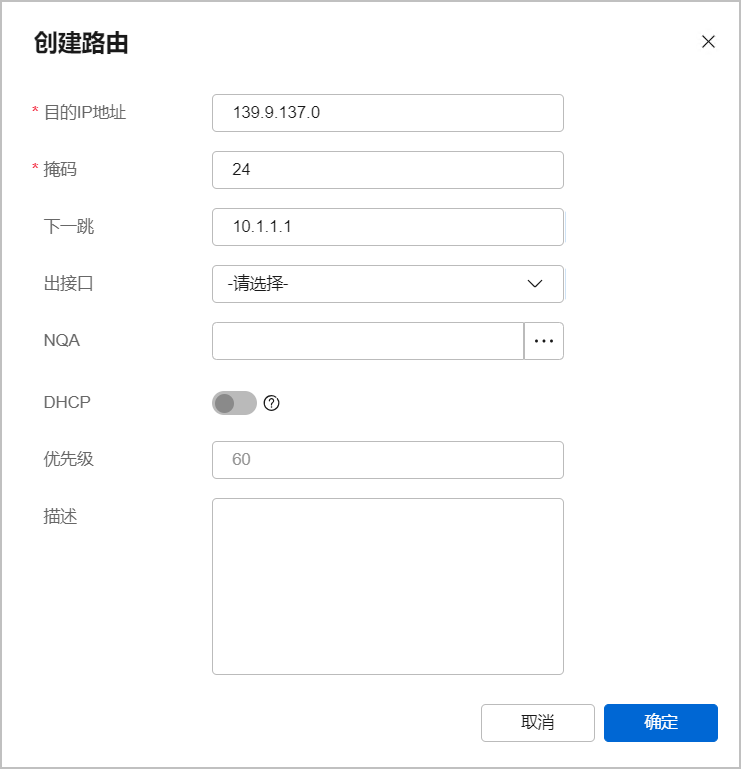

  5. 单击“创建”，参考下图依次配置两条路由。

父主题： 业务配置
