配置防火墙下挂设备注册上线

配置防火墙安全策略

1. 登录华为乾坤控制台。
2. 单击页面左上角按钮，单击“我的服务 > 云管理网络”，在快捷菜单栏选择“ > 高级配置”。
3. 在高级配置界面选择“网络配置 > 站点配置 > 站点配置”，在左上角“站点”下拉框中选择“Site1”。
4. 在站点配置页面选择“防火墙 > 策略 > 安全策略”，根据实际场景诉求配置安全策略。本场景以下面安全策略为例。
   1. 单击“创建”，配置“trust-untrust”安全策略，参数如表 trust-untrust安全策略参数所示，完成后单击“确认”。

      表1 trust-untrust安全策略参数

      参数名称	参数取值
      名称	trust-untrust
      动作	允许

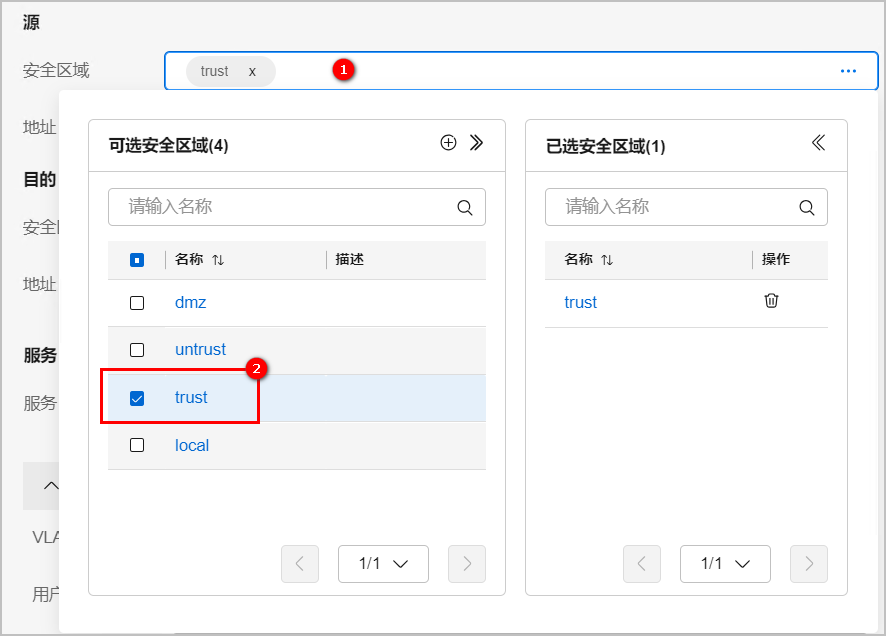

      源安全区域	单击“选择”，在右侧区域勾选trust。
      目的安全区域	单击“选择”，在右侧区域勾选untrust。

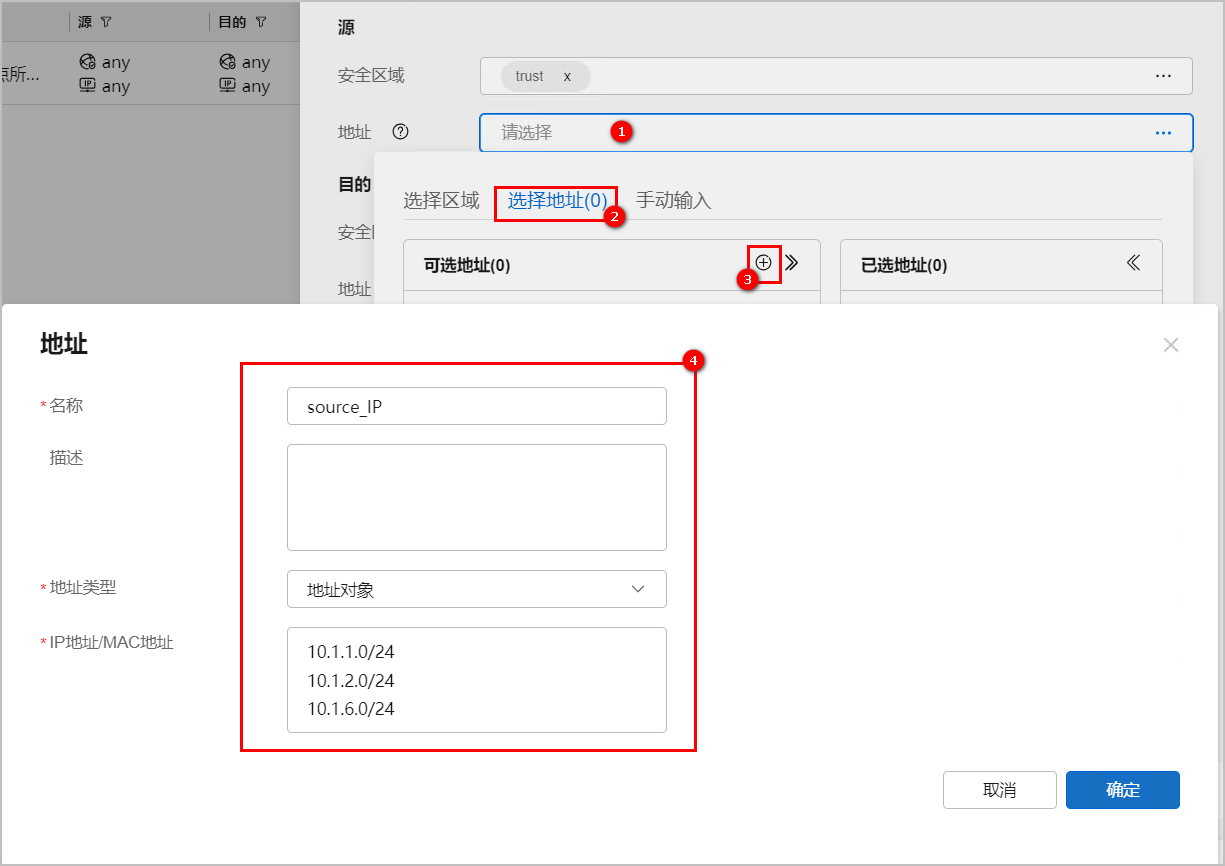

      源地址/地区	单击“选择”，在右侧“源地址/地区”区域设置参数，完成后单击“添加”。 “选择方式”：IP IP地址/范围或MAC地址：每行可配置一个IP/MAC地址或范围，行之间回车分隔。 10.1.1.0/24 10.1.2.0/24 10.1.6.0/24
      目的地址/地区	any

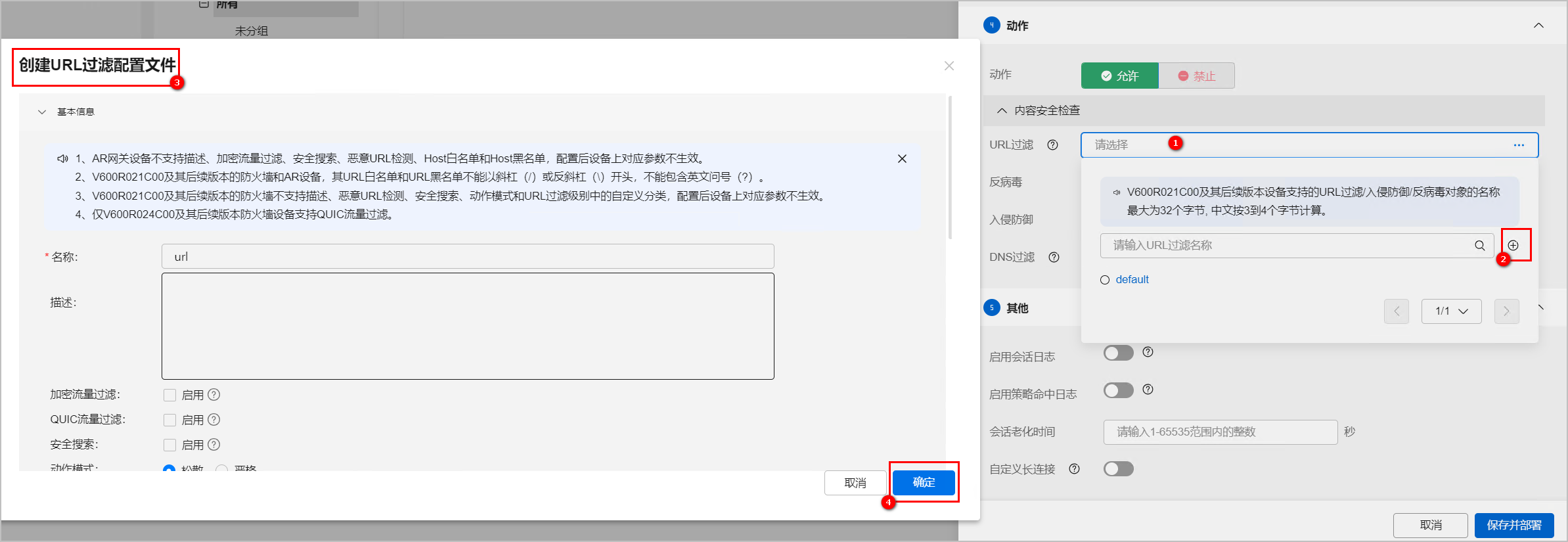

      URL过滤	单击“选择”，在右侧“URL过滤”区域单击“添加”设置URL过滤原则，完成后单击“确定”。 设置过滤基本参数，包括名称、是否加密流量过滤、安全搜索等。 设置URL过滤级别，按需选择高、中、低等过滤级别，同时支持自定义过滤级别。

   2. 再次单击“创建”，配置“untrust-trust”安全策略，参数如表2所示，完成后单击“确认”。

      表2 untrust-trust安全策略参数

      参数名称	参数取值
      名称	untrust-trust
      动作	允许
      源安全区域	单击“选择”，在右侧区域勾选untrust。
      目的安全区域	单击“选择”，在右侧区域勾选trust。
      源地址/地区	any
      目的地址/地区	单击“选择”，在右侧“目的地址/地区”区域设置参数，完成后单击“添加”。 “选择方式”：IP IP地址/范围或MAC地址：每行可配置一个IP地址或范围/MAC地址，行之间回车分隔。 10.1.1.0/24 10.1.2.0/24 10.1.6.0/24
      URL过滤	单击“选择”，在右侧“URL过滤”区域选择已创建了的URL过滤原则。

配置防火墙启用NAT

1. 登录华为乾坤控制台。
2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
3. 在站点配置页面左侧导航中选择“设备配置 > 防火墙 > 防火墙全局配置”。
4. 在“NAT”页签中开启“NAT使能”，并单击“应用”。



配置下挂设备注册上线

对于防火墙下挂的核心交换机等设备，推荐使用DHCP Option148方式完成注册上线。在华为乾坤控制台界面完成DHCP Option148参数配置，详细步骤如下。

1. 登录华为乾坤控制台。
2. 选择控制台首页地图上“Site1”站点，在站点首页单击右上角“站点配置”。
3. 在站点配置页面左侧导航中，选择“设备配置 > 防火墙 >设备列表”，单击目标设备列表中按钮进入设备配置页面。

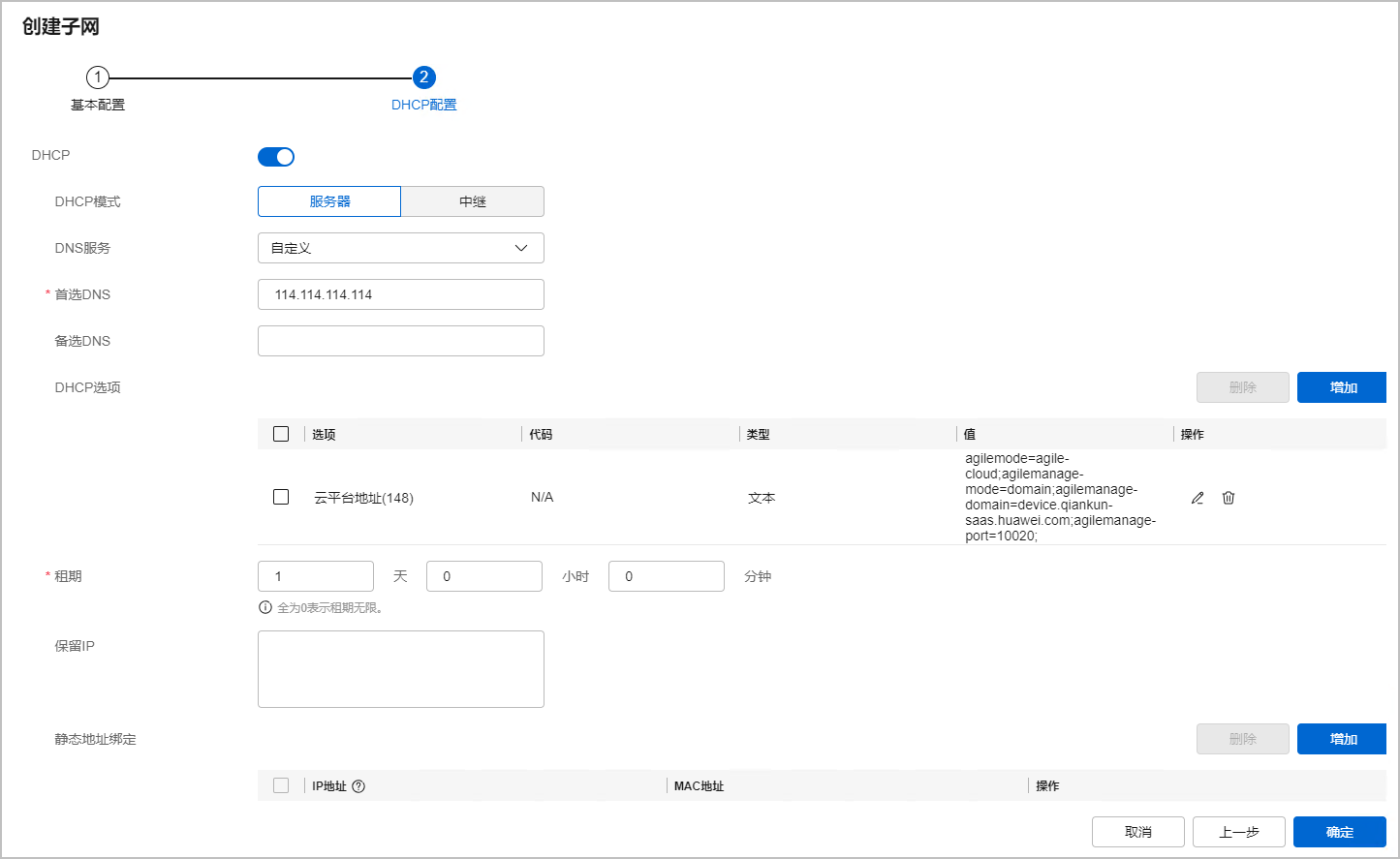

4. 配置管理子网。选择“子网”页签并单击“创建”，根据表 管理子网参数设置子网参数，单击“确定”。





   表3 管理子网参数

   参数名称	参数取值
   子网名称	FW-option
   VLAN ID	1
   IP/掩码	10.1.1.1/24
   安全域	trust
   DHCP	开启
   DHCP模式	服务器
   DNS服务	“DNS服务”选择“自定义”。 DNS地址由运营商或客户提供，此处“首选DNS”填写以114.114.114.114为例。
   DHCP选项	单击“增加”，完成DHCP Option148选项配置，单击按钮提交。 选项：云平台地址(148) 代码：148 类型：文本 值：完整配置如下，注意不要忘记末尾分号。 agilemode=agile-cloud;agilemanage-mode=domain;agilemanage-domain=device.qiankun-saas.huawei.com;agilemanage-port=10020; agilemode=agile-cloud：设置切换模式为云模式。 agilemanage-mode=domain：设置agilemanage-domain的参数值是域名。 agilemanage-domain=device.qiankun-saas.huawei.com：设置华为乾坤云平台的URL。 agilemanage-port=10020：设置端口号为10020。

5. 将防火墙下面的设备（交换机、AP等）根据组网规划进行连线和上电操作，待若干分钟后，即可实现下行设备的注册上线（即插即用）。


   实现即插即用，需要保证组网中防火墙下挂的交换机和AP为空配置启动，串口无输入。
