配置设备数据上报
背景信息
为了在华为乾坤云平台实现设备状态可视可管，需要上报设备侧基础数据；为了实现网络智能运维，如故障识别、智能分析等，需要上报设备侧运维数据。
关于设备数据上报云平台的详细操作，可以参见云管理网络服务中《网络运维》的“开启设备数据上报”章节。
本案例只针对纳管的防火墙、交换机和Fit AP设备进行数据上报配置。
上报防火墙基础数据
缺省情况下，防火墙的基础数据上报开关默认已开启。如需修改，需进入高级配置网络界面调整开关。
- 登录华为乾坤控制台。
- 单击页面左上角
按钮，单击“我的服务 > 云管理网络”，在快捷菜单栏选择“

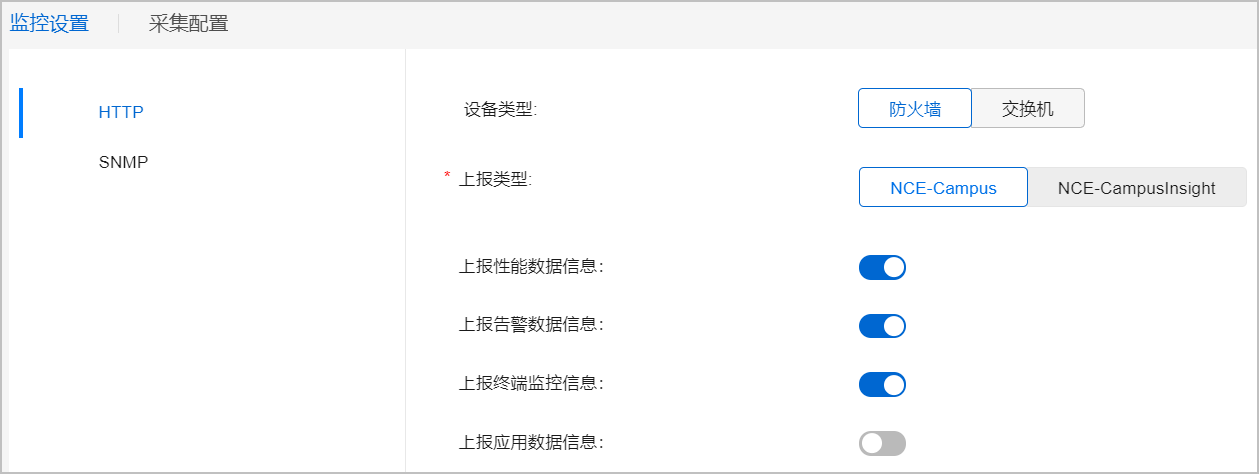

> 高级配置”。 - 在高级配置界面菜单选择“监控运维 > 监控 > 监控设置 > 数据采集配置”，进入防火墙监控配置页面
- 协议类型选择“设备通过HTTP协议向iMaster NCE-Campus上报性能数据”，其中性能数据、终端监控、告警数据开关默认已开启，如需开启其他开关，请按表 上报防火墙基础数据的开关说明设置，最后单击“确定”。
表1 上报防火墙基础数据的开关说明 开关
统计项
统计数据刷新周期
说明
上报告警数据信息
当前告警
实时，延迟1分钟
- “上报告警数据信息”开关打开。
- 对应设备存在告警数据。
告警故障
实时，延迟1分钟
上报应用数据信息
应用页面/应用分类流量
1小时
-
应用页面/应用流量
1小时
-
终端设备页面/应用流量
1小时
-
终端设备页面/单应用详情
1小时
-
上报性能数据信息
在线用户数
1小时
-
流量统计、网络速率、Top N SSID流量/用户数、Top N设备流量
天：1小时
周：2小时
月：1天
年：1天
-
-
-
-
CPU使用率、内存使用率、硬盘使用率、网路速率、连接终端数
天：实时，延迟5-10分钟
周：1小时
月：1天
年：1天
-
-
-
-
历史24小时射频趋势
1小时
-
射频信道利用率
实时刷新
展示最近10分钟内的射频数据
-
射频干扰率
-
射频噪声
-
列表
-
上报终端监控信息
用户在线时长
5~10分钟
10分钟内在线的用户算作是在线用户。
用户列表
实时
展示该站点下所有在线用户。
历史用户
实时
展示该站点下历史所有在线过的用户。
用户列表
实时
展示该设备下所有的用户。
Top N终端流量
5分钟
-
上报交换机基础数据
缺省情况下，交换机（包含随板AC）的基础数据上报开关默认已开启。如需修改，需进入高级配置界面调整开关。
- 登录华为乾坤控制台。
- 单击页面左上角
按钮，单击“我的服务 > 云管理网络”，在快捷菜单栏选择“

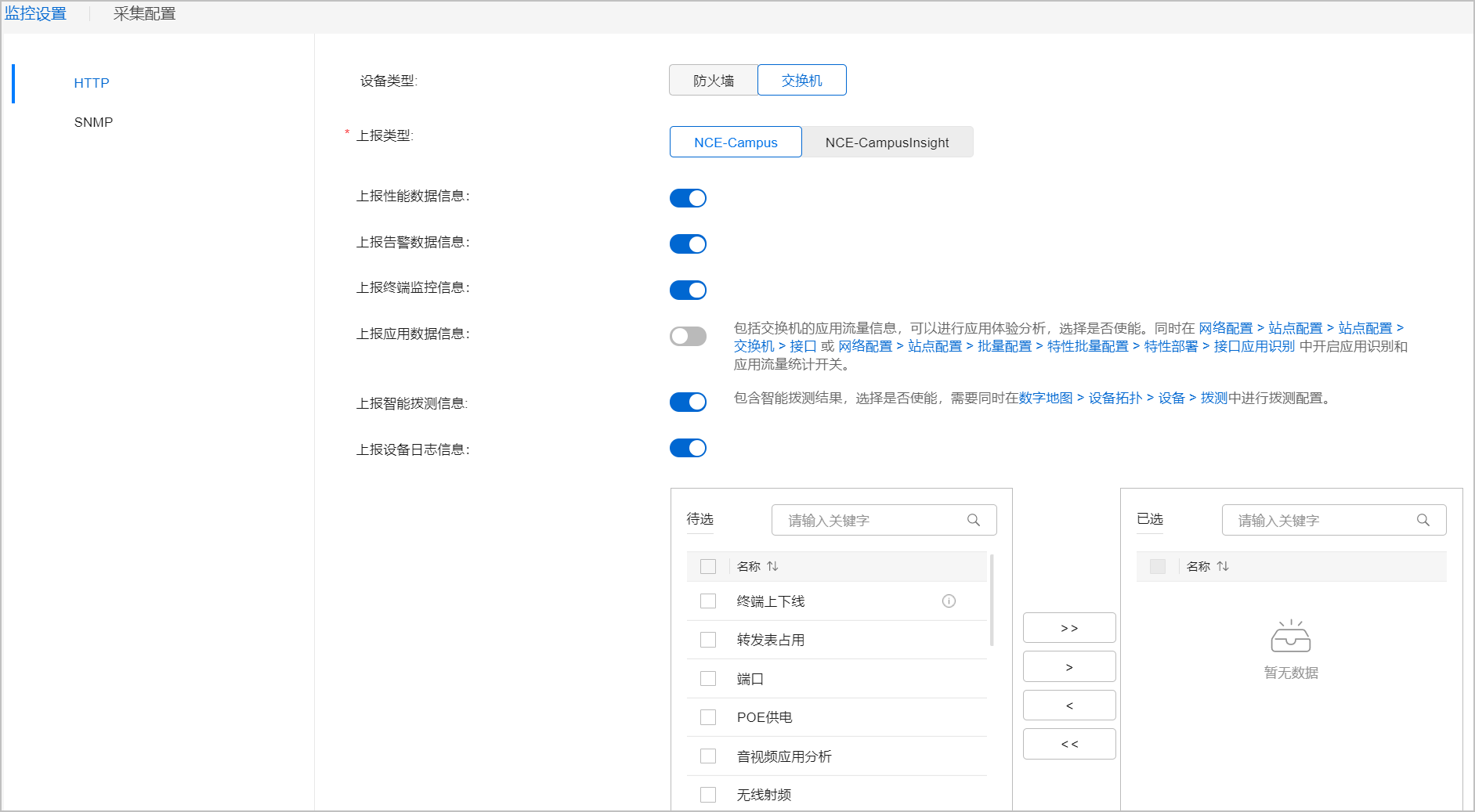

> 高级配置”。 - 在高级配置界面菜单选择“监控运维 > 监控 > 监控设置 > 数据采集配置”，进入交换机监控设置页面。
- 协议类型选择“设备通过HTTP协议向iMaster NCE-Campus上报性能数据”，其中性能数据、终端监控、告警数据、设备日志信息开关默认已开启，如需开启其他开关，请按表 上报交换机基础数据的开关说明设置，最后单击“确定”。
表2 上报交换机基础数据的开关说明 开关
统计项
统计数据刷新周期
说明
上报性能数据信息
在线用户数
1小时
-
流量统计、网络速率、Top N SSID流量/用户数、Top N设备流量
天：1小时
周：2小时
月：1天
年：1天
-
-
-
-
CPU使用率、内存使用率、硬盘使用率、网路速率、连接终端数
天：实时，延迟5-10分钟
周：1小时
月：1天
年：1天
-
-
-
-
历史24小时射频趋势
1小时
-
射频信道利用率
实时刷新
展示最近10分钟内的射频数据
-
射频干扰率
-
射频噪声
-
列表
-
上报告警数据信息
当前告警
实时，延迟1分钟
- “上报告警数据信息”开关打开。
- 对应设备存在告警数据。
告警故障
实时，延迟1分钟
上报终端监控信息
用户在线时长
5~10分钟
10分钟内在线的用户算作是在线用户。
用户列表
实时
展示该站点下所有在线用户。
历史用户
实时
展示该站点下历史所有在线过的用户。
用户列表
实时
展示该设备下所有的用户。
Top N终端流量
5分钟
-
上报应用数据信息
应用页面/应用分类流量
1小时
-
应用页面/应用流量
1小时
-
终端设备页面/应用流量
1小时
-
终端设备页面/单应用详情
1小时
-
上报设备日志信息
-
实时上报，延迟5分钟
- “上报设备日志信息”开关打开
- 对应的设备日志类型已选择
上报Fit AP基础数据
缺省情况下，Fit AP的基础数据不会上报云平台，需要登录随板AC网管界面进行配置，详细步骤如下。
- 登录华为乾坤控制台。
- 进入随板AC网管界面。
- 单击控制台菜单栏“资源中心 > 设备管理”，选择“设备组”页签。
- 选中随板AC设备“Stack_A”，在设备详情页面单击右上角“远程登录”，进入设备管理界面。
- 在网管界面选择“配置 > 无线业务管理 > AP组配置”，在“AP组”页签的AP组列表中选择“Area_1”。
- 选择“AP > AP系统模板 > WMI模板(通道1)”，单击“新建”，设置模板名称为“cloudmng”，然后单击“确定”。
根据实际情况输入服务器地址和端口号，单击“应用”。本案例中服务器地址为139.9.137.139，端口号为10032。
上报交换机运维数据
缺省情况下，交换机的运维数据不会上报华为乾坤云平台，需要登录云平台界面配置，详细步骤如下。
- 登录华为乾坤控制台。
- 选择控制台首页地图上“test_native_ac”站点，单击站点首页右上角“站点配置”。

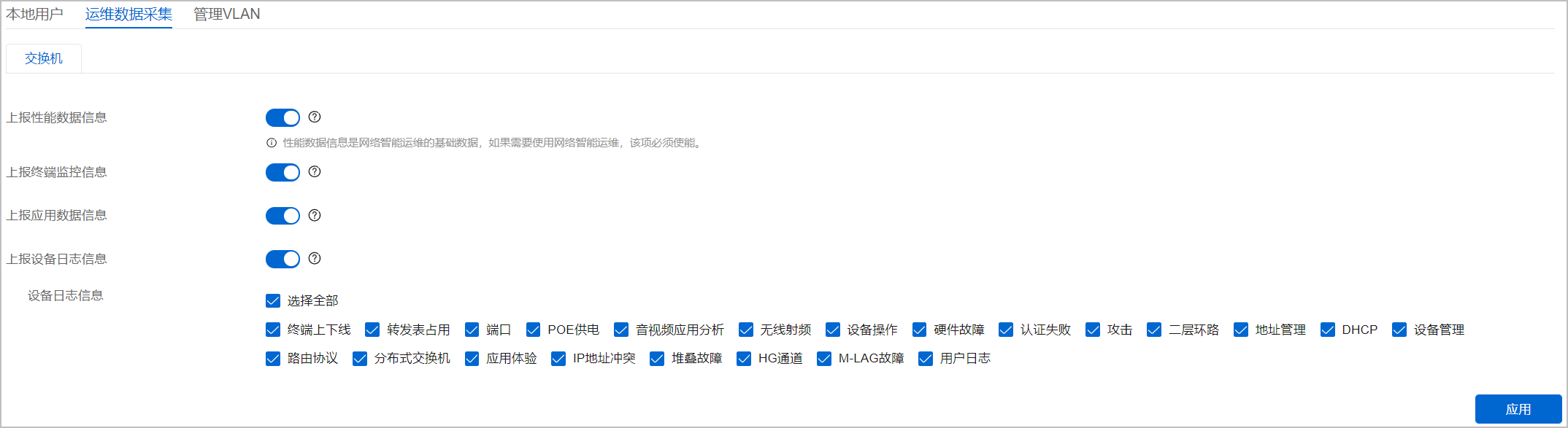

- 在“站点配置”页面左侧导航中选择“站点通用配置 > 运维数据采集”，进入运维数据采集配置页面。
- 单击“交换机”页签，开启性能数据、终端监控、设备日志信息开关，“设备日志信息”框里的配置项建议全选，然后单击“应用”。
- 如需查看不同数据类型的详细信息，将鼠标箭头悬浮在帮助按钮
上即可。 - 设备日志信息可以根据自身业务需求，选择需要上报的信息种类。
- 性能数据信息、终端监控信息和日志项为基础数据，如果需要使用智能分析功能，必须使能。
- 如需查看不同数据类型的详细信息，将鼠标箭头悬浮在帮助按钮
- 开启设备应用流量上报开关。
- 单击页面快捷菜单栏“
> 高级配置”，进入高级配置界面。 - 在高级配置界面菜单选择“监控运维 > 监控 > 监控设置 > 数据采集配置”，进入监控设置页面。
- 站点选择test_native_ac，设备选择“交换机”，协议类型选择“设备通过HTTP协议向iMaster NCE-CampusInsight上报性能数据”，选择“全局配置”。
开关具体说明参见表 上报交换机运维数据的开关说明，其中性能数据、终端监控、设备日志信息开关已开启，开启“上报应用数据信息”后单击“确定”。
如果希望部分设备上报运维数据，剩余设备不用上报运维数据，可以选择“个性化配置”页签，选中的设备终端将不会上报运维数据。
表3 上报交换机运维数据的开关说明 开关
统计项
最小采集精度
上报性能数据信息
设备/单板
- CPU利用率
- 内存利用率
1分钟
接口
- 接收/发送包数信息：包括接收/发送包数、接收错误包数、接收/发送广播包数、接收/发送单播包数、接收/发送组播包数
- 端口缓存占用率
- 接收/发送带宽占用率
- 上行/下行流量
1分钟
上报终端监控信息
-
- 终端信息：在线时长、在线用户数、上行/下行流量、终端是否支持802.11k、终端是否支持802.11v
- 无线信号信息：包括无线信道、信号强度、终端所在的信道利用率、丢包率、信噪比、工作模式、粘性标记、支持最大协商速率、接收/发送帧数
- 速率信息：上行/下行速率、上行协商/下行协商速率
- 空口信息：空口延时、空口发送失败帧数
1分钟
上报应用数据信息
-
- 应用分类流量
- 应用流量
- 应用详情
- 单应用详情
1小时
上报设备日志信息
-
- 交换机可选择上报以下日志：
- 终端上下线
- 转发表占用
- 端口
- POE供电
- 音视频应用分析
- 无线射频
- 设备操作
- 硬件故障
- 认证失败
- 攻击
- 二层环路
- 地址管理
- DHCP
- 设备管理
- 路由协议
- 分布式交换机
1分钟
- 单击页面快捷菜单栏“
上报Fit AP运维数据
缺省情况下，Fit AP的运维数据不会上报华为乾坤云平台，需要登录随板AC网管界面配置，详细步骤如下。
- 登录华为乾坤控制台。
- 进入随板AC网管界面。
- 单击控制台菜单栏“资源中心 > 设备管理”，选择“设备组”页签。
- 选中随板AC设备“Stack_A”，在设备详情页面单击右上角“远程登录”，进入设备管理界面。
- 在网管界面选择“配置 > 无线业务管理 > AP组配置”，在“AP组”页签的AP组列表中选择“Area_1”。
- 选择“AP > AP系统模板 > WMI模板(通道2)”，单击“新建”，设置模板名称为“campusinsight”，然后单击“确定”。
- 根据实际情况输入服务器地址和端口号，单击“应用”。本案例中服务器地址为124.71.230.158，端口号缺省为27371。
